    CAD高版本出工程图详解.doc

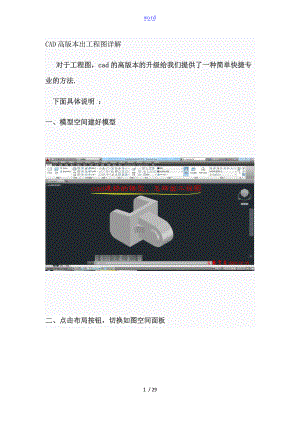

    wordCAD高版本出工程图详解   对于工程图,cad的高版本的升级给我们提供了一种简单快捷专业的方法.  下面具体说明 :一、模型空间建好模型 二、点击布局按钮,切换如图空间面板点击“基点-选择从模型空间出现如图提示,选择要出工程图的模型对象选择模型之后,选择要出工程图的布局空间直接布局1或者自己新建一个三、确定跳转到布局空间鼠标在不同的位置,对应不同的视图样式四、在前视图位置点击鼠标,放置视图 选择对出“提示,直接退出,进展其他视图的放置五、移动鼠标确定要放置的视图位置,适宜位置确定放置俯视图六、继续放置左视图七、往右下角适宜位置放置立体视图退出放置视图,最初的三视图已经确定,进展进一步编辑选择立体模型视图,选择编辑视图“进展编辑修改显示样式-选择隐藏线带可见线着色出现下拉框选项选择确定带可见线着色对应的显示样式然后选择“退出此时立体图变成真实样式模式 继续选中立体视图局部,点击旁边倒三角对应不同的大小比例设置值默认遵从系统-来自父视图八、选择前视图,可拉动夹点进展位置的移动鼠标向下移动鼠标向左移动调整各视图到适宜位置,确定 九、选择前视图,对应的出现左上角的面板【各个面板的说明】投影选项-以当前视图再次进展投影截面-以任意视图生成截面视图【剖视图】局部-从工程图生成局部大样说明图编辑视图-对视图显示样式和大小进展设置和修改更新视图-当模型空间源模型修改后,直接更新修改后的视图样式十、选择俯视图-【剖视图的演示】选择“全剖按钮,出现对应的面板 移动鼠标捕捉对应,进展要剖视图局部捕捉捕捉两个圆心局部两个圆心确定一个面确定后,自动生成剖视图同时,出现一个“对齐的命令保持对齐-固定在X或Y轴方向,对应源视图取消对齐-随意放置适宜位置,放置视图确定退出,剖视图形成 十一、对剖视图的各种编辑选择文字,拉动夹点,移动位置移动到适宜位置确定文字位置调整结果继续选择剖视图,出现左上角面板,选择编辑视图“按钮选择编辑视图-定义视图进展修改和优化编辑面板自动跳转,出现如图示,可以对显示样式、大小比例、截面深度、标注符号、填充图案进展设置自己根据需要进展设置和修改此处只对填充图案进展修改-填充图案可以更好的表达剖面的结构构成选择对应图案和颜色,进展修改设置十二、局部大样图-放大局部,特别说明选择“圆形局部按钮编辑面板自动变化选择要放大的局部区域捕捉中心点,确定X围大小局部放大X围选择确定,对应出现新视图适宜位置确定放置新视图,直接在左上角进展修改设置初步编辑之后,退出继续优化,移动文字到适宜位置图纸特别说明-符号的概念A-A;B-B十三、一切完毕,进展标注【可以直接进展D和ST的设置,完美匹配空间标注】切换到注释面板,出现标注命令按钮 快速标注完毕修改图层特性【图层设置】修改颜色,显示线宽加上自己的图框【方法已在布局篇中】打印预览一下 最终图纸29 / 29
