100L络筒机专用变频器说明富凌(FULING)变频器使用手册.docx

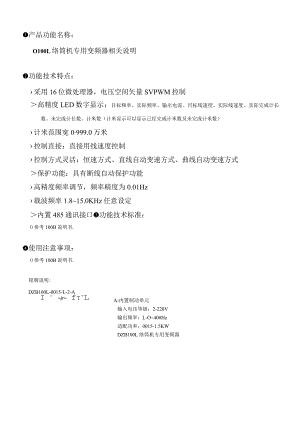

产品功能名称：O100L络筒机专用变频器相关说明功能技术特点：采用16位微处理器，电压空间矢量SVPWM控制高精度LED数字显示：目标频率、实际频率、输出电流、目标线速度、实际线速度、实际完成计长数、未完成计长数、计米数（计米显示可以显示已经完成计米数及未完成计米数）计米范围宽0999.0万米控制直接：直接用线速度控制控制方式灵活：恒速方式、直线自动变速方式、曲线自动变速方式保护功能：具有断线自动保护功能高精度频率调节，频率精度为0.01Hz载波频率1.815.0KHz任意设定内置485通讯接口功能技术标准：O参考100B说明书.使用注意事项：O参考100B说明书.DZB100L-0015-L-2-AI - jr f-L铭牌说明:A-内置制动单元输入电压等级：2-220V输出频率：L-O400Hz适配功率：0015-1.5KWDZB100L络筒机专用变频器选择接线方式:-FLlOOL-EVTRGLMilDCM电源输入信号电源计长信号断线信号公共端子面板编程操作：O参考100B说明书.面板显示项目:显示代码说明相关操作单位HXXXX目标频率（给定频率）按“DATA”HzPXXXX输出频率按“DATA”HzCXXXX输出电流按“DATA”AnXXXX目标线速度按“DATA”米/分11XXXX实际线速度按“DATA”米/分0XXXX实际完成计长值按“DATA”F62选择的单位-XXXX实际未完成计长值按“DATA”F62选择的单位=XXXX实际计米值按“DATA”米基础应用参数列表:代码参数名称设定范围出厂值F1-39断线信号输入方式设定23:断线保护常开接点（NO）输入23F1-40F1-4124:断线保护常闭接点（NC）输入Fl-42F1-60断线保护方式设定00：打开断线保护功能0001:关闭断线保护功能F1-61中间计长点设定0-100%50F1-62计长单位设定00:米0101:十米02:百米03:千米F1-63计长显示系数设定0200%100F1-65计长系数设定0-2000亳米100F1-66计长预置值设定09999（以Fl-62为单位）.500F1-67起始线速度设定0-500米/分50F1-68中间线速度设定0-500米/分100F1-69结束线速度设定0-500米/分200F1-70线速度控制方式设定00：选择恒速度0001:选择直线速度02:选择曲线速度F1-71主频率给定方式设定00:选择面板及外部加减速方式0001:选择外部模拟给定方式（模拟电压加模拟电流）02:选择络简机专用方式（频率自动调整）F1-72第一加速时间0.0999.9秒5.0F1-73第一减速时间0.0999.9秒5.0F1-74第二加速时间（微分）0.0999.9秒30.0Fl-75第二减速时间（微分）0.0999.9秒30.0F1-76参数初始化操作00：所有的参数设置为可读写模式0001:所有的参数设置为仅读模式02:展开所有参数10:所有的参数设置为出厂值F1-77随机运行频率设定0最高频率10.00备注:上表中未列出的参数请参考100B说明书.基础应用参数说明:Fl-39,40,41,42名称断线信号输入方式出厂值00设定范围23:断线保护常开接点（NO）输入24:断线保护常闭接点（Ne）输入GQ此参数设定变频器的断线信号输入方式。断线延时保护功能：1 .运行中断线后延时2秒后停止输出并显示“0000”。2 .当线接好后按启动即可正常启动运行，并延时8秒后进入断线检测状态。Fl-60名称断线保护方式出厂值00设定范围00:打开断线保护功能01:关闭断线保护功能此参数设定变频器断线保护方式。Fl-61名称中间计长点出厂值50设定范围0-100%03当F1-70选择线速度曲线方式时，此参数设定计长中间点的百分比。Fl-62名称计长单位出厂值00设定范围00:米显示器第一位有一小数点（从左边算起）01:十米显示器第二位有一小数点（从左边算起）02:百米显示器第三位有一小数点（从左边算起）03:千米显示器第四位有一小数点（从左边算起）GQ此参数设定F66计长预置值的单位。Fl-63名称计长显示系数出厂值100设定范围0200%此参数设定计长显示值与实际计长值之间的比例显示计米值=实际计长值×计长显示系数Fl-65名称计长系数出厂值100设定范围02000亳米GQ此参数设定每个脉冲的周长。Fl-66名称计长预置值出厂值.500设定范围09999EQ此参数以F1-62为设定单位。GQ当实际计长值到达F66设定的计长预置值后，变频器停止输出，并对变频器内部计数器清零。M面板清计长方式：1 .当计长到达以后，变频将自动停止运行，计长值保持在当前值，按面板启动及停止键会自动清零。2 .按面板“DATA”键选择实际计长显示模式，再按“REV/FWD”键即可。Fl-67名称起始线速度出厂值50设定范围。500米/分钟此参数设定变频器的起始线速度。Fl-68名称中间线速度出厂值100设定范围。500米/分钟此参数设定变频器的中间线速度。Fl-69名称结束线速度出厂值200设定范围0500米/分钟CQ此参数设定变频器的结束线速度。Fl-70名称线速度控制方式出厂值00设定范围00:选择恒速度01:选择直线速度02:选择曲线速度Ea此参数设定变频器运行的线速度方式。GQ选择恒速度：为Fl-69设置的线速度恒速运行ffl选择直线速度：为FI-67起始线速度与F1-69结束线速度根据实际计长值再计算目标线速度，计算公式如下：目标线速度=（FL69结束线速度FL67起始线速度）X实际计长/FL66计长预置值+F167起始线速度CQ选择曲线速度：1 .当实际计长值低于一半计长预置值时，线速度为起始线速度F1-67与中间线速度F1-68再根据实际计长值计算目标线速度；2 .当实际计长值超过一半计长预置值时，线速度为中间线速度F1-68与结束线速度Fl-69再根据实际计长值计算目标线速度；具体计算曲线如下图：名称主频率给定方式出厂值00设定范围00:选择面板及外部加减速方式01:选择外部模拟给定方式（模拟电压加模拟电流）02:选择络筒机专用方式（频率自动调整）此参数设定变频器输出频率的给定方式。常规调试方法：1 .将F71设置为002 .按面板“DATA”键选择实际线速度显示模式3 .按“REV/FWD”键即可选择成常规运行方式：按面板“”和可随意调整运行频率4 .按面板“DATA”键选择实际线速度显示模式5 .按“REV/FWD”键乂即可选择成络筒专用运行方式6 .可以重复第二步转换到常规运行方式Fl-72名称第一加速时间出厂值5.0Fl-73名称第一减速时间出厂值5.0Fl-74名称第二加速时间（微分）出厂值30.0Fl-75名称第二减速时间（微分）出厂值30.0设定范围0.0999.9秒GQ参数F1-72FI-75设定变频器的加减速时间。Fl-76名称参数初始化出厂值00设定范围00：所有的参数设置为可读写模式01:所有的参数设置为仅读模式02:展开所有参数10:所有的参数设置为出厂值E此参数设定变频器各参数的属性。Fl-77名称随机运行频率出厂值10.00设定范围0最高频率Ea此参数设定变频器的运行频率。参数设置程序：1 .设置F70线速度控制方式2 .根据F70选择的控制方式设置相应线速度值设置Fl-70=00时设置Fl-69Fl-70=01时设置FI-67、Fl-69Fl-70=02Rt设置Fl-67、Fl-68、Fl-693 .设置计长系数F1-654 .设置计长单位F1-625 .设置计长预置值F1-666 .设置计长显示系数Fl-637 .选择络筒机频率控制方式Fl-71=02备注:其余参数说明请参考100B说明书.故障诊断及处理方法:O参考100B说明书.
