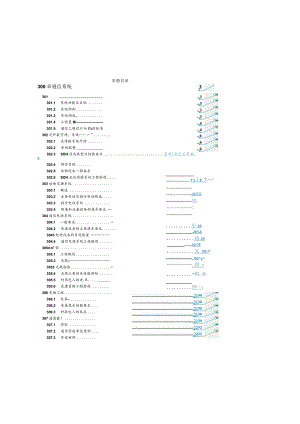

本册目录.187-.jo11.-小20.J6¾4.凶24.Jg¾6.乂 2G /j,J82.四 7屿 q例一：.213。300章通信系统301301.1 系统功能及目标301.2 系统结构301.3 系统构成,301.4 工程篦Bl301.5 通信工程设计与l收标准302光纤数字传，系统”.302.1 光传输系统介绍302.2 系统配量302.3 SDH设备臭型及性能要求圣氓!未定义书4。8302.4 网管系统302.5 倍物设备一徽要求302.6 SDH光筑传输系统工程验收.303语看交换系统303.1 概述303.2 业务电话及指令电话构成.303.3 招令电话系统303.4 附属和此套设备的技术要求.304通信电源系统304.1 一般要求一304.2 电源设备的主要技术要求.3043电源设备的系就配置304.4 通信电源系统工桎脸收305<程305.1 工程概风305.2 光规«3053光规按俵一305.4 光境主臬技术性能招标305.5 对承包人的美卓.305.6 先建曼路工程脸收306电填工程306.1 电第«306.2 电属技术性能要求.306.3 对承包人的臬求307通值窗！307.1 思则307.2 通信管道布设原则.307.3 管道材料宾汉弟或高通申洌至北tat*3M之IUU席Mo-也1线307.4 施工臬求937308防胃与级心4。1-300章通信系统301概述通信系统主要是为高速公路运营管理及监控、收费系统实施提供必要的话音业务及数据、图像信息传输通道，它是保障高速公路安全、高速、畅通、舒适、高效运营及实现现代化交通管理必不可少的手段，起着高速公路管理系统中枢神经的作用。武汉绕城高速公路中洲至北湖段改扩建工程机电工程通信系统采用光纤数字传输系统会同语音交换系统形成一套全数字综合业务通信系统。301.1 系统功能及目标通信系统的设计与实施，应符合以下原则和目标：1 .为高速公路全线运营管理及监控、收费系统的数据传输及视频传输提供不问断的通信：2 .通信网络稳定可靠、维护便利；3 .通信系统技术先进、经济实用；4 .系统软、硬件具有自我诊断能力，并有冗余功能；5 .SDH传输系统应确保与周边已建成的高速公路通信系统联网，综合考虑线路接口及容量预留。301.2 系统结构本标段在凤凰山收费站、新力收费站、杨店服务区、九龙收费站、花山收费站位宜设置无人通信站，具体位置参见通信站址布设图。根据管理体制要求，风凰Hi通信站、新力通信站、杨店服务区通信站纳入武汉西通信分中心管辖范围，九龙通信站、花山通信站纳入施岗通信分中心管辖范围。301.3 系统构成通信系统由以下几部分构成：（1）光纤数字传输系统：（2）业务电话、指令电话系统；（3）通信电源及接地系统；(4)光电缆线路；(5)通信机房。301.4 工程范围通信系统所用光、电缆沿通信管道敷设。本路通信工程内容包括以下部分：1 .敷设光缆2 .敷设电缆3 .综合业务接入网系统的供货、安装、调试、开通。4 .满足本项目新增PTN设备接入的供货、安装、调试、开通。5 .分中心综合业务接入网网管的扩容，调试、开通。6 .分中心语音网管的扩容，调试、开通。7 .ODF综合配线柜的供货、安装。8 .业务电话、指令电话、多功能数字话机等设备的供货、安装、调试、开通。9 .MDF、DDF、熔配单元体等的供货、安装、调试、开通。10 .通信电源设备(内置于机柜中)的供货、安装、调试、开通。11 .全线光缆的供货、铺设和相关接续。12 .完善接地系统及通信设备和电缆的接地工作。13 .各种通信设施(包括设备及缆线)的防雷措施均包含在本工程范围内。以上113项光、电缆及各系统设备均包括设计、采购、运输、交付、安装、调试、开通所有内容。301.5通信工程设计与验收标准(1)交通部JTGB()1-2014公路工程技术标准(2)交通部D80-2006高速公路交通工程及沿线设施设计规范(3)交公路发2007358号公路工程基本建设项目设计文件编制办法(4)交通部JTGF80/2-2004公路工程质量检验评定标准第二册机电工程(5)同步数字体系(SDH)光纤传输系统工程设计规范YD5095-2014(6)同步数字体系(SDH)光纤传输系统工程验收规范YD5044-2014(7)固定电话交换网工程设计规范YD5076-2014（8）固定电话交换网工程验收规范YD5077-2014（9）SDH光缆通信工程网管系统设计规范YD/T5080-2005（10）通信线路工程设计规范YD5102-2010（三）通信线路工程验收规范YD5121-2010（12）通信电源设备安装工程设计规范GB51194-2016（13）通信电源设备安装工程验收规范GB51199-2016（14）通信局（站）防雷与接地工程设计规范GB50689-2011（15）通信局（站）防雷与接地工程验收规范GB51120-2015（16）2012年3月交通运输部颁布的高速公路通信技术要求302光纤数字传输系统302.1 光传输系统介绍光纤数字传输系统为本路沿线设施(诸如业务电话、指令电话)之间的话务通信，收费系统的数据、图像以及监控系统隧道数据、图像等非话业务提供传输通道，为主线段监控系统的数据、图像业务传输提供光纤。本路光传输系统不设置干线传输系统，采用IOGE等级的综合业务接入网传输的方案。302.2 系统配置1 .传输系统配置光纤数字传输系统主要设备由以下几部分组成：(1)为实现本路各无人通信站PTN设备接入分中心，为了满足综合业务传输的需要，需将分中心PTN设备扩容，配置相对应的光接口板。(2)在无人通信站内均配置I套IoGE等级光纤网络单元PTN设备，各站PTN设备根据距离配置相应的光接口板；并根据话音和数据传输的不同需要分别配置模拟用户接口板、El接口板、1()()1()(X)Mb/s以太网接口板等。(3)承包商应根据工程实际所需业务接口数量冗余配置。2 .公务联络系统公务联络系统应具有以下两种呼叫方式：(a)选址呼叫方式；(b)群址呼叫方式和广播呼叫方式。公务联络系统应具有跨数字段通话的能力，即进行数字段之间的公务联络。公务联络系统应具有多方向互通功能，互通方向不少于4个。接口符合ITU-T建议64KbsG703同向型接口规范。3 .辅助信道接入网传输设备需利用开销通道和接口为用户提供不少于两个辅助信道。4 .告警及监控系统内置式综合业务接入网系统设置告警及监控系统，用以监控光纤传输系统的传输质量，光电设备的运行状态以及提供故障告警信号。本工程沿线各无人站的告警和监控信号通过光通道的开销比特专用信道传输至通信分中心的维护网管中心。监控、告警系统功能要求：（1）监控功能 光路发送指示； 光路接收指示； 不停业务进行误码监测； 对设备光、电接口特性进行监测。（2）告警功能在上述监测功能中发现不正常情况或出现故障，应立即发出延迟告警指示（灯亮）或即时告警指示（灯亮、铃响并附有止铃开关）°告警应包括下列内容： 电源故障 误码性能超过规定值（10-3和Iy） 光端机无信号入（两个不同方向） 光端机无信号出（两个不同方向） 失步5.电源及配线架系统（1）电源本系统中所有通信站光传输设备均采用“8V直流电源。（2）配线架系统在沿线各无人通信站、服务区内各设置I套综合配线柜，将ODF组装于此柜中。（a）音频配线架本工程各通信站均需配置音频配线单元。通信站根据实际需要设置100回线MDF单元，并要求内置于ONU设备中：所有总配线单元均配置50%的自复式保安单元。（b）光配线架各无人通信站内根据终接光缆的芯数，配备相应容量的光配线设备。光连接器应为FGPC型，指标要求如下：连接衰减：0.5db反射损耗：40db连接器寿命：插拔H）Oo次仍能满足性能要求.尾纤和软纤的2m截止波长必须符合：c1240nm302.3综合配线架（ODFtDDF、MDF）ODF、DDF部分：含尾纤、跳纤、机柜，可安装FC、SC等多种适配器，ODF配置不小于200芯，RJ45配线模块不小于48口。1）安装于中心模块化标准服务器机柜中。2）振动冲击满足国标要求。2）连接渊为75Q,技术指标：a.接触电阻：0.002b.绝缘电阻：2M（500VDC）c.抗电强度：100OVDC2mind.连接器寿命：插拔IOoo次性能不劣化4）光连接器为FC/PC型，技术指标：a.光接衰减：0.5dBb.反射损耗：40dB5）连接器寿命：插拔100o次仍能满足性能要求6）尾纤和软纤的2m截止波长符合：cl240nmMDF部分：配线架由保安接线排、保安单元、测试接线排，告警系统等部件组成，外线侧连接铜芯双绞线市话通信电缆，内线侧连接电信交换或接入设备的用户电路，可通过跳线进行线号分配接续，且具有过电压、过电流防护、告警功能及测试端口功能。MDF配置不小于50线，采用50%保安配置，安装于模块化标准服务器机柜中。性能指标：接线排绝缘电阻：1000M接线排抗电强度（耐压）：能承受100OV（AC）/Imin作用无击穿、飞弧现象。簧片间接触电阻：7m,成端处接触电阻：3m绕接式拉脱力：22N(导线直径0.4mm)卡接式拉脱力：25N302.4 网管系统1 .传输系统网管配置本工程不设置网管，利用通信分中心处的网管，对该网管做扩容，满足接入使用。302.5 传输设备Tft要求1 .环境温度及湿度运输和储存时温度：-20。C+60。C使用时温度要求如下：保证性能：+5。C+40。C保证工作：0oC-+45oC相对湿度要求如下：保证性能指标：10%90%(+35)保证工作：5%95%(+35)2 .设备工作电源：输入电压：-48V(-15%+20%)DCo3 .温度循环试验和振动测试要求应能满足国际和国标规定。4 .设备机架高度建议优选2(X)Omm和22(M)mm规格类型。机架宽度按19”标准。5 .所供设备机架、子架中不装单元框的空位置应加装盖板。6 .设备的冷却优选自然冷却方式。7 .设备的电磁兼容性及抗电磁干扰应满足IEC-801-2、IEC-801-3和IEC-801-4的要求。302.6 S303语音交换系统303.1 3为了满足本路段话务传输及语音业务的需要，本路各站点的语音业务先通过接入网汇聚至通信分中心，进而通过通信分中心ADM、OLT共用的传输设备传输至武汉片区通信分中心。风凰山无人通信站、新力无人通信站、杨店无人通信站的语音业务是通过在武汉西通信分中心的软交换语音网关来实现，九龙无人通信站和花山无人通信站的语音业务是通过在施岗分中心的程控数字交换机来实现，完成沿线管理部门之间提供业务电话和指令电话，同时实现电话专网与公网的互联。303.2 业务电话及指令电话构成（1）系统构成及配置本项目采用数字软交换语音系统和程控数字交换机系统来实现语音传输和交换。本路段不单独设置核心语音网关或程控交换机，由通信分中心已有的IP软交换机和程控数字交换机来完成本局的话务接续与出入局的话务接续。-E-¢7”O-E-JJ3*'jh0r-,"(2)编号计划按照湖北省交通系统相关规定及业主要求制定。303.3303.4附属和配套设备的技术要求1、本地软交换语音网关 标准机箱，可安装在19寸机柜中： 单套用户容量：支持不低于20个IP用户/32个本地模拟用户； 终端类型：模拟话机、IP话机、视频话机、软客户端； 中继接口：支持12个FXO、6个ElZTl接口、8个BRl接口； 信令协议：E1SS7.EI/R2、El/PRkE1/QSIG、Tl/PRI、TI/QSIG.SIP、BRI； 编解码格式：G711a.G729、iLBC、G722、G722.1、G722.2； 电源：AC：100V240V；DC：-48V： MTBF>50000h; 支持远程维护、自动巡检、日志收集、支持夏令时；Il 支持集中/远程设备管理、信令跟踪、资源管理、告警管理。304通信电源系统304.1 一般要求通信电源系统的设置与实施应执行GB51194-2016通信电源设备安装工程设计规范及GB51199-2016通信电源设备安装工程验收规范的相关规定。(a)承包人应为沿线各通信站分别提供及安装一整套高频开关电源，来为设备提供-48V直流电源。(b)附件及备件应包括：电力电缆、汇流条、夹头、支撑件、熔丝及其他各种易损耗件。(c)承包人提供的电源设备应有满意的灵活性，应保证高稳定性和安全可靠，有所需的保护装置。(d)承包人提供的电源设备应配备监控模块，负责采集本站电源设备运行信息，并根据需要把采集到的电源设备运行状况信息利用传输系统提供的话路传到靳春东通信分中心的通信电源网管终端。(e)直流馈线上的噪音电压应小于100mV.(f)电源的瞬间切换和其它长达20OmS的电力线切断不应使通信系统产生故障。304.2 电源设备的主要技术要求1 .交流配电单元(1)交流输入为三相38OV或单相220V可选，交流进线为三相五线制，单相为三线制(工程实施时，根据现场情况确定)。电压变动范围：380V±20%或220V±20%'频率变化范围：50Hz±10%电压波形正弦畸变率5%(2)承包人提供的开关电源应具有至少两路380V或220VAC交流输入口，并能自动切换。开关电源应具有两路电源不能同时供电的互锁功能。交流输出的分路数量应满足实际需要，各输出分路设保护装置。(3)绝缘设备各带电回路对地绝缘电阻均不低于2MQ,配电设备带电回路对地或非电连接的两个带电回路之间应能承受50Hz2500V交流电压1分钟无击穿，无飞弧现象。2 .直流配电单元(1)输出电压为额定48V,范围为40V57V。(2)浮充及充电监测和控制输出电压整定值的允许误差为±0.5V浮充电压范围控制为43.2V-56.2V均充电压上限值控制制点为57.6V运行中能接两组蓄电池或一组蓄电池(3)电压降直流配电单元电压降500mV(4)输出分路有人站电源输出分路要求为6路无人站电源输出分路要求为4路各输出分路设保护装置(5)绝缘设备各带电回路对地绝缘电阻均不低于2MC。设备各带电回路对地或非电连接的两个带电回路之间应能承受50Hz100OV交流电压1分钟不产生击穿飞弧现象。工作在60V以下，不与主电路连接的辅助电路应能承受5OHz5OOV交流电压1分钟无击穿无飞弧。3 .高频开关整流模块(1)整流模块以N+1方式工作，按比例均分总负荷量，在单模块50%LIlo0%额定电流输出范围内，其均分负荷不平衡度$±5%额定电流值。(2)效率与功率因素：效率90%；功率因数沙.9o(3)杂音电压电话衡重杂音电压：300HZ3400Hz2mV峰Ll峰值杂音电压：OMHZ20MHZ200mV宽额杂音电压：3.4KHZ150KHZ50mV0.15MHz30MHZ20mV高散杂音电压：3.4KHZ750KHZ5mV150KHZ200KHZ3mV200KHZ500KHZ2mV500KHZ30MHZ1mV(4)负载效应不超过直流输出电压整定值的±0.5%(5)源效应不超过直流输出电压整定值的±0.1%(6)温度系数(ire)不超过直流输出电压整定值的±2(7)稳压精度不超过直流输出电压整定值的±0.6%(8)动态响应负载效应恢复时间不大于200S,超调量不超过直流输出电压整定值的±5%,开关机过冲幅度最大峰值不超过直流输出电压整定值的±10%,启动冲击电流不大于最大输入电流有效值的150%。(9)绝缘交流电路对地，交流电路对直流电路之间应能承受50Hz、1500V的交流电压Imin无击穿，无飞弧现象，漏电流030mA。直流电路对地应能承受50Hz500V交流电压Imin无击穿，无飞弧现象，漏电流30mA。在正常大气压条件下，相对湿度为90%,试验电压为直流500V时，整流器主回路的交流部分和直流部分对地，交流部分对直流部分的绝缘电阻均不低于2Mo4 .系统功能本工程高频开关电源的系统功能要求如下：(1)遥控、遥测、遥信遥控开/关机和浮充/均衡转换。遥测输入电压、输入电流、各整流模块输出电压、电流：直流输出总电流、直流输出电压；电池充放电电流、电池电压。遥信交流配电单元主要开关的开关状态、缺相、停电、市电恢复；各整流模块工作状态、浮充/均衡状态：各整流模块监控模块故障：直流输出过压、欠压，熔丝断等。因此要求各站通信电源具有RS-232或RS-485/422通信接口。(2)保护及告警交流输入过、欠压时，应能发出声光告警，并具有超时自动关机保护和电压正常时自动恢复功能。直流输出过、欠压时，应能自动关机保护并发出声光告警；电池充电电流过大、电池电压过压、欠压时，应能发出声光告警信号：具有适应阀控式密封铅酸蓄电池温度补偿要求的自动调压功能；具有过流自动关机保护功能。限制电流范闱可在其标称值的105%110%之间调整，当输出电流达到限流值时，整流器应仍能限流工作；主电路应设熔断器(或断路器)保护，熔断器熔断忖，应能发出声光告警。(3)传导干扰在IoKHZ30MHZ频段内，受试设备电源线上的传导干扰电平符合GB6833.9规定。(4)辐射干扰在1()KHZIO(X)MHZ频段内，受试设备的电磁辐射干扰电平符合GB6833.10规定。(5)防雷设备应具有完备的防雷保护装置。应能承受模拟雷击电压,波形为10700s,幅值为5KV的冲击5次，雷击电流波形为820s,幅值为20KA的冲击5次，冲击间隔时间不小于Imino(6)可闻噪声自冷应小于5()dB,要求设备采用自冷方式。(7)工作温度保证性能：(TC4(),保证工作：-5°C+45C(8)相对湿度保证性能：10%90%(+35C),保证工作：5%95%(+35C)(9)可靠性予计指标电源系统的平均故障间隔时间(MTBF)>105h304.3 电源设备的系统配置本工程为沿线无人通信站的综合业务接入网光网络单元设备PTN设备提供-48V直流电源，整流器工作容量为60A(N+1配置)；各无人站均需配备48V100AH密闭阀控铅酸蓄电池1组，交流电断电时为通信系统设备提供不少于10小时供电。304.4 通信电源系统工程验收1 .验收规范通信电源系统工程验收应执行GB51199-2016通信电源设备安装工程验收规范的相关规定(以下简称''验收规范”)通信电源系统工程竣工验收的内容为：工程验收前检查，工程初步验收、工程试运行、工程终验。2 .工程验收前检查在施工过程中建设单位派出随工代表或工程监理人员进行随工检验和签证。随工检验内容应按“通信电源设备安装工程随工检验签证内容”表的相关规定进行。各项测试内容应以表格形式记录，表格格式见“验收规范''附录表。施工完成后，施工单位向建设单位提供经监理审核的竣工技术资料、图纸、测试和检查记录，并向建设单位报告提请验收o3 .工程初验工程竣工后应按邮电通信建设竣工验收办法的规定进行验收。建设单位组织由施工、监理、供货、设计、维护等单位参加的验收小组进行初验。在施工过程中随工检验和签证的内容一般不再检验，验收小组认为有必要重新检验的项目进行检验。工程初验测试项目按“验收规范”中“工程初步验收项目和内容”的要求执行，其中个别项目在设备开通运行后不方便测试时，可免检测。对于有无人值守通信电源的工程，应对系统的三遥功能及远程监控维护功能进行测试。初验过程中发现不合格的项目，应由责任方整改返修直至合格，并进行补验。4 .工程试运行初验通过后，即投入试运行。试运行期间，对设备的主要电气性能应进行检查和测试，均应达到指标要求，如果主要指标达不到要求时，应整治合格后重新试运行。试运行结束后，应由维护部门编制试运行测试运行情况报告，由监理审核确认后，报建设单位。5 .工程终验工程试运行符合要求后建设单位应组织验收组对工程进行终验。在终验过程中，应对以下项目进行检查（1）工程初验中提出的遗留问题处理情况（2）工程度运行情况和测试报告（3）验收小组确定的电气指标抽测项目（4）工程技术文件档案整理情况工程终验对工程质量应进行评定和签收。305光缆工程305.1 工程概况本工程通信管道在在整体式路基段干线通信管道采用12孔40/33硅芯管，铺设于中央分隔带内和路侧，沿线敷设的光缆均敷设在通信管道内。305.2 光携规格本工程沿线敷设光缆，完成各通信站间及通信站至隧道管理所的通信传输，以及沿线监控系统和收费系统的数据、图像传输等。本路主线采用分缆的方式，全线主线用2根光缆：即通信收费系统占用1根光缆；而主线监控数据、图像传输另占用1根光缆。光缆规格如下：305.2.1 主线敷设光缆(1)主线通信收费用光缆本工程从设计起点到本路线终点处沿管道敷设1根符合ITU-TG652建议的96芯单模通信光缆。(2)主线监控光缆本工程从设计起点到本路线终点处沿管道敷设1根符合ITU-TG652建议的96芯单模通信光缆。305.3 光畿接续本工程在路线起点处选择合适的人井，将本路段96芯通信光缆进行盘留，预留4芯干线联网光纤与相邻高速光纤进行熔接的条件，并将4芯综合业务接入网光纤与高速光纤熔接。305.4 光墟主要技术性能指标1 .光纤部分(a)光纤类型：单模(b)工作波长：13IOmm1550nm(c)几何特性：符合ITU-TG652要求，其中： 模场直径：标称值910m±10% 包层直径：标称值125m±2% 包层表面不圆度：V2% 模场/包层同心偏差：lm(d)截止波长：ll(X)-1280nm(e)筛选张力5N,加力时间不小于1秒(f)总色散系数3.5PsnmKm(12851330nm)2 .光缆部分(a)光缆结构：束管式或层绞式(b)敷设方式：沿通信管道敷设(c)维护方式：填充油籽(d)加强件：金属加强件(e)光纤色谱：每根光纤整个长度标色承包人应提供本工程所需光缆纤束中光纤颜色和纤束扎线颜色及扎束方法。(f)衰减特性：衰减常数036dB/Km(BlOnm)衰减常数W022dB/Km(1550nm)(&)接头损耗：单个接头的平均接头损耗0.IdB(h)衰减温度特性：在一30°C6(C范围内附加衰减工0.05dBKmG)允许拉伸力：FS1>15OON;FL7>600N:(j)允许侧压力：FSC1000N10cm;FLC>300N10cm;(k)护套：达到一定的机械强度、防水、防震、防腐、防微生物侵蚀及啮齿动物咬伤。 光缆浸水试验24小时后，光缆外护套对地绝缘电阻在直流500伏电压下不小于2000MCKm0 浸水24小时后，护套耐压强度不小于直流20KV,持续时间不小于2分钟。(I)光缆允许弯曲半径 安装时：光缆外径的20倍 固定后：N光缆外径的15倍(m)制造长度：盘长200Om(n)长度标志：外护套上带有间隔不大于1米的长度标志(。)使用寿命：正常使用不小于25年(p)其他有关指标应符合ITU-T、ICE及国内有关规范的规定。305.5 对承包人的要求承包人技术建议书应包括以下内容(a)光缆结构、断面的描述(b)光缆技术指标(c)光缆主要材料性能的说明(d)光缆工程安装材料的主要性能及使用要求305.6 光墟线路工程验收1 .验收规范光缆线路工程验收应执行YD5121-2010通信线路工程验收规范的相关规定(以下简称“验收规范”)光缆线路工程验收包括：随工质量检验、工程初验、工程试运转及工程终验。2 .随工检验光缆线路工程应由监理工程师采取巡视、旁站等方式进行随工检验。3 .验收光缆工程初验可不再对隐蔽工程进行复查。初验工作应审查竣工技术资料的基础上按“验收规范川光缆线路工程验收项目表”中规定的内容进行检查和抽测。光缆线路工程竣工验收应由检查测试组对工程质量进行检查测试。检查抽测可参照“验收规范”中“光缆线路工程验收项目表”规定的项目内容进行。306电缆工程306.1 电箱规格各通信站内的配线电缆(含音频配线、数据配线)的供货及连线，各站房建区内楼房之间的市话电缆、市话电缆与楼内分线盒的跳线连接也包含在本项工程中。配线电缆、楼房之间的市话电缆由承包人根据工程现场视察情况以及工程经验自行估计规格及数量。306.2 电箱技术性熊要求电缆技术性能要求如下：(a)通信电缆电气特性符合国家标准(b)敷设方式：通信电缆均沿管道铺设(C)维护方式：填充油膏(d)制造长度：盘长200Om或根据工程需要确定(e)使用寿命：大于25年306.3 对承包人的要求承包人技术建议书应包括以下内容：(a)电缆结构、断面的描述；(b)电缆技术指标电缆；(C)主要材料性能的说明；(d)电缆工程安装材料的主要性能及使用要求。307通信管道307.1 总则1 .项目概况武汉绕城高速公路中洲至北湖段(以下简称“本项目”)是武汉市绕城高速的重要组成部分，也是规划武汉市四环线的重要组成部分，是武汉城市总体规划(201(2020年)中重要交通项目，是全省规划“九纵五横三环”高速公路网中重要一环，对加强组团间联系，分流武汉市主城区货运交通促进城市圈产业布局的蓬勃兴起、武汉市综合运输枢纽城市的地位的巩固具有重要的意义。2 .设计依据(1)武汉绕城高速公路中洲至北湖段初步设计文件。(2)武汉绕城高速公路中洲至北湖段主体工程相关图纸。3 .设计中主要采用的技术标准(规范)(1)交通部颁公路工程技术标准(JTGBOI-2014)(2)高速公路交通工程及沿线设施设计通用规范(JTGD80-2006)(3)通信管道与通道工程设计规范(GB50373-2006)(4)通信管道工程施工及验收规范(GB50374-2006)(5)公路交通工程钢构件防腐技术条件(GB/TI8226-2015)(6)电气装置安装工程接地装置施工及验收规范(GB50169-2006)(7)电力工程电缆设计规范(GB502172007)(8)钢制电缆桥架工程技术规程(T/CECS31-2017)(9)公路地下通信管道高密度聚乙烯硅芯塑料管(JT/T496-2018)(10)国家及行业的有关标准规范4 .与主体、房建及其他专业界面划分(1)通信管道过桥时，桥梁施工单位负责配合管道施工单位或按照管道设计要求预埋管道过桥使用的预埋件。(2)各匝道收费广场的收费岛由收费土建专业设计，不在本册设计图纸范围内。(3)通信管道在互通区下路时，铺设到收费广场路肩人孔(该人孔计入了收费土建施工图设计)o路肩人孔至机房前的管道由房建单位统一设计，机电系统提供所需管孔数量。307.2 通信管道布设原则原有中分带管道根据公路通信及电力管道设计规范，双侧加宽路段宜保留原设置于中央分隔带内管道，分离增建路基段新建管道宜设置于新建段路侧。根据调研结果，现状管道位于中分带，本次改扩建主体工程采用整体双侧拼宽，单侧拼宽及分离新建等几种形式，针对不同改造路段，中分带管道分别采取不同方式进行恢复,具体恢复方案如下：1）对于双侧拼宽路段，可利用中分带原有管道：2）对于新建整体式路基、老路双向四车道改单向四车道、单侧分离拼宽或桥墩落中分带等会破坏原有中分带管道的情况，则需要续接中分带硅芯管；3）对于新建分离式路基则需要通过附近人孔将管道过路到路侧敷设，直到分离式路基结束后再通过附近人孔过路回中分带。4）下收费站管道采用新敷设124033硅芯管，沿匝道边坡敷设。5）通过桥梁段采用新敷设124033硅芯管，敷设于两侧聚氨酯复合桥架内。4.732新建路侧管道考虑原有中分带管道已使用较长时间，本项目在路侧再建设12孔硅芯管作为永久管道。（1）整体式路基段干线通信管道的容量采用12孔4033硅芯管，敷设于高速公路右线边沟外侧。（2）分离式路基段干线通信管道的容量采用12孔40/33硅芯管，敷设于高速公路右线边沟外侧。（3）下收费站管道采用124033硅芯管，沿匝道边坡敷设。（4）通过桥梁段采用124033硅芯管，敷设于两侧聚氨酯复合桥架内。分歧通信管道分歧通信管道包括从干线管道至监控外场设备的分支通信管道、从干线管道至互通区匝道的分支通信管道、从干线管道至服务区的分支通信管道。施工时注意分歧管道的管孔数、管孔埋深及人（手）孔形式的变化，横穿管道铺设坡度应与横坡坡度一致。从干线管道至监控外场设备采用2孔中114钢管，路侧设置信号手孔。从干线管道至互通区J道采用4区孔114钢管，路侧设置路肩人孔。从干线管道至服务区采用41孔114钢管，路侧设置路肩人孔。管道过构造物通信管道过涵洞和通道（非桥式），如果填土高度不够，采用C20碎包封保护。通信管道过桥梁时，采用聚会酯复合桥架外挂方式保护过渡，硅芯管敷设在桥架内。管箱托架每2m布设一个，聚氨酯复合桥架尺寸统一采用250X150mmO通信管道过中央分隔带开口时，采用过孔6114*4mm镀锌钢管保护,过渡。通信管道过天桥中墩时，硅芯管由中墩基础和护栏基础间隙柔性通过，并采用C20碎包封保护。通信管道人孔布设道路主线通信人孔间距原则上按IooO米左右布设，在监控外场设备、服务区、和收费站等处需加设通信人孔。高速路通信横穿过路管道按每公里1处预留2根中114钢管。307.3 管道材料1 .高密度聚乙烯HDPE硅芯管（以下简称硅芯管）本工程干线管道采用目前高速公路上常用的硅芯管通信管材作为主要材料铺设。硅芯管型号为40/33（外径40mm,内径33mm）,要求在外皮上每隔1米加上明显标志，以便将各种用途的管子区分开来。硅芯管要求外壁平整，不允许有气泡、裂口及显著波纹、凹陷、杂质、颜色不匀、分解变色等，内壁硅胶层应均匀、光滑。整段硅芯管应平整完好，不得有缺口、破裂或弯折的痕迹。硅芯管的各项技术指标均应有完整的检测报告，并应满足国家、企业制定的规范标准,以保证硅芯管的质量。（1）一般要求（a）原材料生产硅芯管的主料应使用符合国家标准的高密度聚乙烯挤塑树脂，保证符合本标准规定技术条件，不得使用回用料，管道不得使用黑色硅芯管。（b）工艺外观硅芯管采用带有条纹的彩色管，外观颜色均匀一致；内外壁实体应平整、均匀、光滑，无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点等缺陷；截面无气泡、裂痕；硅芯管内壁紧密熔结、无脱开现象；外壁上产品标识完整、清楚。(2)规格尺寸(a)依据光电缆的外径和气吹设备的性能，碎芯管的规格及尺寸允差应符合表3”规定。硅芯管规格尺寸表表3-1规格(Dd)外径D(mm)最小内径d壁厚(mm)椭圆度(%)标称值允差(mm)标准值允差绕盘前绕盘后40/3340333.5+0.3502.53.5(b)为运输及施工方更，硅芯管应J页序缠绕在盘架上，St架的结构应满足硅芯管最小弯曲半径的要求，40/33规格的每盘硅芯管出厂标称长度为2000m,长度允差3。3%,也可由供需双方商定，但中部不得有断头。(3)硅芯管的物理化学性能硅芯管的物理化学性能应符合表3-2的要求。硅芯管的物理力学性能表表3-2序号项目技术指标32/2634/2840/3346/3850/4163/541外壁硬度”9(邵氏D型)2内壁摩擦系数静态：0.25(平板法,对HDPE标准试棒)动态：0.153拉伸强度(MPa)>214断裂伸长率()>3505最大牵引负荷()>5000>60008000>10000>11000>120006冷弯曲半径(mm)3003004005006257507环刚度(kN/m2)>50>40>308扁平试验垂直方向加压至外径变形量为原外径的50%时，立即卸荷，试样不破裂、不分层9复原率(%)垂直方向加压至外径变形量为原外径的50%时，立即卸荷，试样不破裂、不分层，1Omin外径能自然恢复到原来的85%以上10耐落锤冲击常温温度23,高度2m,用15.3kg重锤冲击10个试样，应9个以上无开裂现象性能低温温度-20C,高度2m,用15.3kg重锤冲击10个试样，应9个以上无开裂现象11耐水压密能母性温度20C,压力50kPa条件下，保持24h,无渗漏12抗裂强度(MPa)>2.()13与管接头的连接力(N)>4300>4300>6700>800014纵向收缩率(%)3.015脆化温度(C)-7516耐环境应力开裂48h,失效数20%17熔体流动速率a(g10min)MFR(1902.16)0.518耐热应力开裂b168h,失效数20%19工频击穿强度b(MV/m)>2420耐化学介质腐蚀C将管试样分别置于5%的NaCK40%的H2SO440%的NaOH溶液中浸泡24h,无明显被腐蚀现象2
