    dvc6200调试解决方案.doc

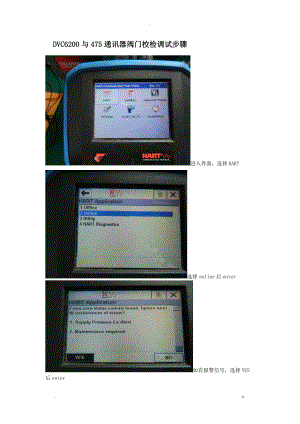

    - DVC6200与475通讯器阀门校检调试步骤进入界面,选择HART选择online后enter如有报警信号,选择YES后enteronline下拉菜单项选择择configure组态后按enter选择calibration校检菜单后按enter选择auto calibration 警告菜单项选择择out of service选择CONTINUE 后enter选择travel control阀门自动校验无须操作,只需等待直到下列图界面自动校验完成 OK 键确认选择OK修改成为 in service 状态,校检完成。定位器反应调试使用说明:在configure组态菜单项选择择manual setup选择模式保护将in service 改为OUT OF service选择改变仪表模式选择out of service。Enter 后返回温馨提醒选择OK在manual setup 中选择outputs用来设定定位器反应选择output terminal选择output terminal enable选择enable后 enter一定要选择send 发送后完成反应使用设置。记得将阀门改回in service 状态。DVC 自行程校检按钮激活激活前必须将阀门设置成out of service 状态,参考定位器反应调试说明设置成为out of service。在manual setup 菜单下选择instrument选择terminal bo*选择calibration button 按右键选择autocal 后enter选择send 发送完成接线盒自行程校检按钮设置。DVC整定设定Dvc 整定设定主要用来调节定位器输出,阀门动作快慢,改善偏差。同样是在 manual setup 菜单下进展设定。选择tuning选择travel tuning选择travel tuning set通过上下键选择从C M阀门动作速度增快。选择适宜整定后确认行程整定设置完成后务必点击send 发送。此步完成后阀门整定设置完成,记得所有设定后,阀门一定要设置成In service 状态。 DVC6200与475通讯器阀门引导设置校检调试步骤进入界面,选择HART选择online后enter如有报警信号,选择YES后enteronline下拉菜单项选择择configure组态后按enter选择guided setup引导设置菜单后按enter选择device setup警告菜单项选择择out of service压力单位选择可任意,选择PSI放大器类型,选择A OR C用于单作用和双作用放大器,B为反作用定位器。选择travel control执行器制造厂商选择fisher执行器的型号更具执行器名牌选择。执行器尺寸型号选择根据执行器名牌进展输入失电阀门开或者关,据条件选择选择YES定位器自动捕行程传感器方向。等待下列图界面弹出是否含有快排和气体流量放大器,没有选择no。否则YES发送设备设置数据给仪表,按enter等待发送,发送完成后如下列图界面使用工厂默认设置选择YES发送工厂默认数据中,等待完成后出现下列图界面设备设置完成选OK,按Enter 运行阀门行程校验,选择ok后enter选择yes阀门自动校验中阀门自动校验中自动校验中阀门校检完成ok后按enter选择ok校验完成后恢复到in service 状态。阀门自动校验步骤完成。. z.
