2023超融合云迁移技术方案.docx

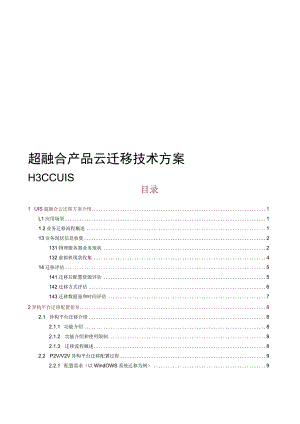

超融合产品云迁移技术方案H3CCUIS目录1 UIS超融合云迁移方案介绍1L1应用场景11.2业务迁移流程概述113业务现状信息收集2131物理服务器业务现状2132虚拟机现状收集414迁移评估5141迁移后配置资源评估5142迁移方式评估6143迁移数据量和时间评估72异构平台迁移配置指导82.1 异构平台迁移介绍82.1.1 功能介绍82.1.2 功能介绍和使用限制82.1.3 迁移流程概述82.2 P2V/V2V异构平台迁移配置过程92.2.1 配置需求（以WindOWS系统迁移为例）9222源设备迁移准备102.2.3 目标虚拟机准备162.2.4 迁移源设备222.2.5 卸载客户端35226兼容性说明372.2.7 实际典型问题372.3 导出/导入C）VA、OVF迁移522.3.1 功能介绍52232注意事项522.3.3 配置步骤533跨集群云彩虹迁移534通过后台操作迁移VMWare虚拟机544.1.1 功能介绍544.1.2 配置步骤54585附录：物理机和虚拟机迁移信息收集方法5.1 物理机的操作系统信息收集方法585.2 WindOWS系统物理机的硬件配置和负载信息收集方法595.2.1 硬件配置收集方法595.2.2 负我信息收集方法595.3 Linux系统物理机的硬件配置和负载信息收集方法635.3.1 硬件配置收集方法635.3.2 负载信息收集方法645.3.3 Linux手工收集方法675.4 虚拟机的迁移信息收集方法705.5 业务系统类型信息收集方法701UlS超融合云迁移方案介绍本文主要介绍UIS超融合云迁移方案的应用，包括该方案的应用场景、信息收集、迁移评估、部署实施等。1.1 应用场景UlS超融合云迁移方案用于将用户自有业务系统迁移到UIS超融合的场景，提供云迁移最佳方案。通过收集用户侧自有业务服务器或其他原虚拟化平台中业务虚拟机的各项信息，基于UIS超融合提供的迁移功能服务，评估确定客户业务上UlS的迁移方案，以保障客户业务迁移工作顺利完成。1.2 业务迁移流程概述对于实际业务迁移到UIS超融合的整个流程，可考虑如下四个方面的工作内容影响迁移进度和操作，使迁移实施项目更加可靠。图1业务迁移流程表1业务迁移流程概述阶段名称工作描述详细信息收集服务专家根据信息收集模板，通过电话或现场交流的方式，收集当前业务迁移需求和现场环境信息。评估和分析根据信息收集的结果，对业务迁移进行评估和规划。方案设计根据对迁移工作的评估和分析结果，设计具体的迁移方案，以及在保障迁移过程的可靠性的基础上，应尽量降低业务整体的停机时间。阶段名称工作描述迁移执行根据迁移实施方案确定中的步骤和计划，执行具体的业务迁移任务。业务验证和测试完成虚拟化迁移后，将对迁移后的业务系统进行验证和测试，以确认业务系统在超融合平台运行正常。对于实际业务迁移项目，客户的业务系统包括系列的应用，需按照顺序进行迁移。通常建议首先先迁移简单应用，其次是允许停机时间长的应用，再次是允许时间短的应用，最后是迁移难度大的应用。例如先迁移无状态应用，公共服务组件系统，非集群系统，然后是集群复杂系统，核心业务系统和核心数据库。图2业务迁移顺序建议第二批:停机时间 长的应用笫四批：迁移堆值 大的应用1.3 业务现状信息收集为了更好的保障业务迁移工作顺利完成，减少迁移过程中出现错误对业务造成的影响。首先需要收集业务现状信息，包括业务系统现状信息、迁移需求、IT环境评估和数据库系统信息。然后根据收集到的信息评估分析迁移风险，选择最合适的迁移方式和更合适的硬件配置。由于待迁移服务器分为物理服务器和虚拟机两类，迁移信息包括业务系统概述、硬件配置信息、应用系统信息和数据库系统信息，虚拟机迁移需要对原虚拟化平台有详细了解。1.3.1 物理服务器业务现状1 .服务器现状收集物理服务器业务现状信息主要从两个维度收集，分别是硬件配置信息和应用系统信息。硬件配置信息包括服务器型号、CPU、内存和硬盘信息，应用系统信息包括操作系统、是否兼容X86、系统规格、CPU负载、内存负载、磁盘使用信息、应用部署、外设和网卡数量信息，如下表所示。表2物理服务器业务系统现状业务系统概述数据分析WindOWS客户端，C/S架构硬件配置信息服务器型号DellPowerEdgeT410CPUIntelPentiumXeonprocessor(4CPUs),2.1GHz内存2048MBRAM硬盘2*512GB应用系统信息操作系统Windows2003Enterprise,64位是否兼容x86,占裔系统规格4核8G500GCPU负载峰值：30%平均:10%内存负载峰值:60%平均：20%磁盘使用20%,0G/月外设和网卡数量USB加密，2个网卡是否使用外置存储看 在收集服务信息应注意： 1.inux源机内核版本是否2625（不含2.6.25）,若低于2625（不含2.6.25）的老旧LinUX源系统使用异构平台迁移服务将无法在UIS侧兼容Virti0o 是否使用NAS存储，比如网络共享目录NFS/CIFS/Samba,若使用将不支持异构平台迁移服务做业务迁移。 业务系统是否有数据容灾备份的需求，可根据实际情况设计迁移后的业务容灾备份方式。 Windows源机是否是桌面系统2 .服务器数据库系统现状收集在特殊应用方面，主要考虑数据库系统。需要详细调研数据库系统的各项指标，评估UIS超融合满足数据库部署要求的基础设施。数据系统需收集的信息包括数据库类型版本、数据库部署架构、数据库实例规格、操作系统、数据库容量、并发用户和性能要求等，详细如下表所示。表3物理服务器数据库系统现状数据库类型版本MySQL5.7数据库部署架构3台，一主二从数据库实例规格InteI(R)Pentium(R)IIIXeonprocessor(4CPUs),2.1GHz,2048MBRAM操作系统CentOS7.2数据库容量500G数据库并发用户100数据库性能要求事务吞吐能力，能承受的每秒查询数峰值/查询响应时间对于物理服务器业务系统和物理服务器数据库系统的现状信息收集工作，需要专业的方法支持。如上需要的物理服务器信息主要按照Windows和Linux两种操作系统分类，详细的信息收集方法见附录物理机和虚拟机迁移信息收集方法。1.3.2 虚拟机现状收集1 .虚拟机业务现状收集对于迁移虚拟机业务的工作，主要调研清楚承载虚拟机的原虚拟化平台，如果是CASCVM.VMwarevSphere.OracleVM和中兴iECS等原虚拟化平台，可以用UIS超融合异构平台迁移服务或者关机导出OVA、OVF模板再导入两种方法，否则，比如公有云等平台，可以用UIS超融合异构平台迁移服务实现P2V和V2V的业务迁移。在选择使用异构平台迁移服务，就需要收集虚拟机的操作系统和规格配置等信息，这些信息可以通过附录物理机和虚拟机迁移信息收集方法方法收集，也可以通过登录到虚拟化/云平台获取。表4虚拟机业务系统现状情况业务系统概述数据分析WindoWS客户端，C/S架构原虚拟化平台VMwarevCenter6.7CPU数4核内存2048MB磁盘系统盘IooGB,数据盘500GB操作系统Windows2003Enterprise64(CPU负载Windows2003Enterprise64位内存负载峰值：60%：平均：20%磁盘使用20%,0G/月外设和网卡数量USB加密，2个网卡是否使用外置存储否2 .虚拟机数据库系统现状收集对于虚拟机数据库系统的现状信息收集工作，主要按照WindoWS和LinllX两种操作系统分类，详细的信息收集方法请参见久附录：物理机和虚拟机迁移信息收集方法。表5虚拟机数据库系统现状数据库类型版本MySQL5.7数据库部署架构3台，一主两从数据库实例规格4U8G500G操作系统CentOS7.2数据库容量300G数据库并发用户100数据库性能要求事务吞吐能力，能承受的每秒查询数峰值/查询响应时间1.4 迁移评估完成对待迁移业务系统现状的信息收集后，需对业务迁移进行评估和规划，主要包含下述三方面的评估： 迁移数据量、迁移时间、迁移工具和迁移方式。 迁移后业务系统资源配置。 迁移过程对业务系统的风险和故障紧急恢兔措施。1.4.1 迁移后配置资源评估1 .磁盘配置评估根据业务系统迁移到UIS超融合的不同配置方式，迁移后磁盘配置有如下差异： 如果是从物理服务器迁移至UlS超融合虚拟机（即P2V迁移）的系统，虚拟机磁盘大小的配置需与原物理机的保持一致。 如果是P2V的数据库服务器，数据库文件所在磁盘为提高IO吞吐，建议将磁盘进行预分配。但磁盘预分配需关闭服务器进行，速率约为100G/小时，所以磁盘过大就不适合预分配，一是因为预分配后会预占用虚拟存储的大量空间，可能造成资源的浪费：二是因为预分配需要关闭虚拟机关闭业务，而且时间比较久，会影响到客户业务。2 .内存配置评估业务系统迁移到UIS超融合平台前需要对原服务器内存配置进行评估，作为迁移后系统的内存配置参考。原内存配置过剩，并且客户要求在UIS侧释放过剩内存资源时，需要减少配置；原内存资源配置不足需在UIS侧增加内存资源；原内存资源利用率合理则在UlS侧保持配置不变。 服务器内存合理的平均利用率为30%70%,以确保业务高峰期时也能保持在80%以下。若原服务器内存平均利用率低于30%可以适当降低内存配置，若原服务器内存平均利用率超过70%,为防止运行期间内存溢出，建议添加内存配置。应用服务器内存调整也需要考虑内存使用的峰值，比如结算系统月底做月结，内存利用率很高，已经超过90%,为了保证服务器不宕机，此时不论内存平均利用率是否在合理的区间，都应适当为虚拟机增加内存配置。所以建议收集原业务系统内存利用率的时候要在系统业务高峰期收集。 数据库服务器内存在迁移上云时建议增加，不建议降低。随意降低数据库服务器内存可能会导致数据库无法启动，MySQL数据库服务器内存配置建议在16GB32GB,OraCIe数据库服务器，单实例内存配置建议在16GB64GB的区间，OradeRAC单节点内存配置建议在32B128GB区间，具体配置需要通过专业的DBA进行计算：MSsQL数据库服务器，内存配置建议在16GB96GB的区间，具体配置需要通过专业的DBA进行计算。3 .CPU配置评估物理服务器迁移到UIS超融合集群后需要对原服务器进行CPU配置评估，原CPU配置过剩，并且客户要求释放过剩CPU资源，需要减少配置；若原CPU资源配置不足则需增加CPU资源；若原CPU资源利用率合理则保持配置不变。评估原则如下： 服务器CPU资源的平均利用率合理范围为30%70%,以确保业务高峰期时也能保持在80%以下；迁移到UIS超融合平台业务虚拟机的主频建议要高于原服务器或者保持持平；应用服务器CPU平均利用率低于30%时可以适当降低CPU配置；应用服务器CPU平均利用率高于70%时可以增加CPU配置。由于UIS超融合平台的CPU可以超配，并不是配置了多少就一定会全被占用，所以可以等迁移后虚拟机业务稳定运行后再酌情调整。应用服务器CPU调整也需要考虑CPU使用的峰值，建议在系统业务高峰期收集原业务系统CPU利用率。 数据库服务器迁移后不建议降低CPU配置，可以运行一段时间后，观察是否需要降低CPU配置。若原系统CPU使用率过高（超过70%）,可以增加目标系统的CPU配置。MySQLMSSQL.Oracle单机和OraCieRAC集群等数据库服务器配置建议CPU配置1632核。如果到CPU核数还不能满足业务需求，建议通过优化数据库，排查慢查询或将数据库架构改为读写分离的集群架构。不建议再通过增加服务器配置来承载业务。1.4.2 迁移方式评估UIS业务迁移方式主要有支持P2V和V2V的UIS异构平台迁移方式，导出OVA/OVF文件再导入到UIS的迁移方式，重新部署和数据库迁移，以及跨集群云彩虹迁移等四种方式。其对应的特点和适用场景如下图所示。图3UIS业务迁移方式对比UIS业务迁移方式异构平台迁移服务优点：/操作简单/停机时间短/实现墙量迁移,原生产系统膨响小优点：，迁移后系统配置少,成本低导出。VA、 OVF方式优点：/适用于所行业务迁移跨集群云彩虹迁移优点：酶：/信息系统架构简单/ P2V典型X86架构和V2V虚拟机/数据变化量小场景：/虚拟机业务.架构简单/数据量较小，变化量小,允许一定时间停机场景：/适用于B/S架构等重新部署工作是不大的系统,老旧操作系统承载的信 息系统，更新操作系统,原有系统使用集中存储 需要改造用UlS云存储/操作简单,停机时间短/迁移后系统配置少 ,原生产系统影响小/全自动化t¾:/两边UlS超融合平台版/数据量较小本相同/数据变化量小/数据量较小基于磁盘块IO级别的专UIS异构平台迁移服务：UlS超融合提供的支持P2V/V2V迁移服务,业迁移工具。 导出OVA/0VF导入UIS迁移：要求源虚拟机运行在CASCVM、UIS.VMwarevSphere.OracleVM和中兴IECS等虚拟化平台。 重新部署和数据库迁移：适用于类似B/S架构等重新部署工作量不大的业务系统，或者老旧操作系统承载的信息系统需要更新等场景。 跨集群云彩虹迁移：源端和目的端都是相同版本UIS超融合平台。 为了防止迁移前后由于亚信版本不匹配导致的虚拟机无法启动，需要在迁移前关闭虚拟机的亚信防病毒。 重新部署和数据库迁移由专业服务来提供，本文不详细阐述。1.4.3 迁移数据量和时间评估对于待迁移的Windows或Linux操作系统的业务服务器，UlS异构平台迁移服务迁移的数据量是磁盘实际使用量。如果待迁移系统使用NAS外置存储，比如网络共享目录NFS/CIFS,UIS异构平台迁移服务只能迁移本地磁盘，对于NAS外置存储数据，可通过如下两种方式评估： 可基于UISNAS提供的服务或自己搭建NFS/CIFS服务器提供的文件系统，将原有数据拷贝过来，则整个迁移数据量为业务系统本地磁盘和NAS外置存储数据量之和。 如果将原有NAS存储直接挂载到迁移后的业务系统，则整个迁移数据量只有业务系统本地磁盘。UlS异构平台迁移服务是基于磁盘块IO级别的迁移工具，一个完整的数据流如下：(1)读源磁盘源磁盘块10卜数据处理源CPU、内存卜数据发送接收源网卡、网络带宽、目标网卡卜数据处理目标CPU、内存”数据写入目标磁盘块IO(2)整改迁移过程的极限速度受限于以上数据流中各环节的软硬件性能瓶颈。UIS异构平台迁移服务在实验室测试环境下，千兆网络带宽，LinUX系统迁移速度约80-90MBs,Windows统迁移速度约5070MBs,比如迁移60G数据，预计时间需要大概在15分钟左右。(3)在大部分工程实践中，迁移速度经常受限于源和目标的磁盘块IO读写速度。因此可以通过第三方工具测定磁盘IO性能。推荐使用IOMeter,测试模式参数为：64k块，1WOrker,顺序读写模式。另外，随着迁移方式选择的不同，客户业务中断的时间也是不一样的，具体如下表所示。迁移方式业务中断情况UlS异构平台迁移服务关机迁移业务服务器一直处理关机状态，客户业务一直中断，直至迁移完成启动虚拟机UlS异构平台迁移服务开机迁移业务服务器一直处理开机状态，客户业务不中断导出导入OVA、C)VF迁移业务服务器直处理关机状态，客户业务一直中断，直至迁移完成启动虚拟机重新部署和数据库迁移无状态业务重新部署不中断业务，数据库数据迁移可以采用全量增量迁移方式不中断业务跨集群云彩虹迁移支持在线迁移，客户业务不中断，若待迁移虚拟机的磁盘在NFS类型的存储池上，且磁盘缓存方式为一级虚拟缓存(None)或者直接读写(DireCtSynC),请先关闭虚拟机后再迁移，这种情况下业务中断。通过后台操作迁移VMWare虚拟机业务服务器一直处理关机状态，客户业务一直中断，直至迁移完成启动虚拟机2异构平台迁移配置指导2.1 异构平台迁移介绍2.1.1 功能介绍对于客户业务系统迁移到UIS超融合的场景，迁移方法和工具主要有支持P2V和V2V的UIS异构平台迁移服务，导出导入OVA/OVF文件再导入到UIS的迁移方式，重新部署和数据库迁移，同构跨集群云彩虹迁移，通过后台操作迁移VMWare虚拟机等五大方式。通过异构平台迁移功能，可以将X86服务器，包括传统硬件架构、UIS超融合管理平台虚拟机、异构云平台虚拟机，迁移到UIS超融合管理平台。该功能将安装了迁移客户端的物理服务器或虚拟机，作为待迁移的源设备，将UIS中的虚拟机作为迁移的目的虚拟机，通过迁移源设备的磁盘数据，实现P2V及V2V迁移。2.1.2 功能介绍和使用限制对于UlS异构平台迁移服务，磁盘增量迁移/增量备份时，有如下限制:限制单卷/单盘容量最大容量=128TB32TB以下有较好的热迁移效果增量大小增量间隔时间内，允许数据变化范围=1TBEXT2/EXT3/EXT4文件系统执行精简迁移时，单文件系统容量需小于64TB。异构平台迁移需要单独的License,在使用异构平台迁移功能前，请先完成注册。注册的详细步骤请参见H3CUISManager&Edge本地授权LiCenSe使用指南。oUlS集群重新安装后，之前的迁移授权会失效，需要重新再下载硬件码并注册Licenseeo对于超融合双机环境，如果主节点注册了异构迁移的授权，集群主备切换后无法再进行迁移操作，如果需要迁移，请将管理节点切换到原主节点。 更多使用限制请参见对应版本的版本使用指导书，或者联系技术支持。 必须使用UlS双机主节点的ip为迁移平台ip,不能使用虚ip 如果使用测试LiCenSe,只有1个月授权，过期后需要续期IiCenSe .1.3迁移流程概述异构平台迁移过程分如下几个步骤：1）申请相应的迁移License2）从UIS超融合管理平台下载迁移客户端。3）在源设备安装客户端，源设备与UlSManager连接，并上报设备状态，UIS获取源设备信息。4）目标虚拟机挂载PE镜像。5）目标虚拟机通过PE镜像引导，配置TargetCIient,通过Target_Client与UISManager连接,并上报目标虚拟机设备状态，UISMarlager获取目标虚拟机信息。6）用户创建并启动迁移任务，客户端获取迁移指令。7）开始迁移系统盘和数据盘。图4业务迁移流程概述用户操作一一消息通道2.2P2V/V2V异构平台迁移配置过程2.2.1 配置需求（以WindOWS系统迁移为例）将VMWarevSphere中的虚拟机Win7_64,迁移到UIS超融合管理平台中命名为Win7-dest的虚拟机中。图5配置需求UIS超融合集群2.2.2 源设备迁移准备1 .下载客户端(1)选择顶部“云业务”页签，单击异构平台迁移菜单项，进入异构平台迁移概要界面。选择“客户端下载”页签。客户端代理的服务器IP地址默认为UIS管理网IP地址。当UIS管理网IP地址变化后，可以通过“客户端下载”页签中的V更新客户端代理IP地址功能，来更新服务器IP,将客户端代理的服务器IP地址更新为变化后的UIS管理网IP地址。该功能只有在迁移LiCenSe激活后才能使用。(2)根据操作系统选择所需的客户端，点击对应的下载链接进行下载。下载客户端有以下两种方式：直接下载对应的客户端安装包(建议WirldoWS系统使用此方式)。 针对WinCI。WS操作系统，下载的是Clone_Client_Win.exe文件，直接将该文件拷贝到客户机。 针对LinIJX系统，下载的安装包为ZiP压缩包，名字通常以CIone.Client开头(如Clone_Client_Redhat5x86_64.zip)。解压缩后使用FTP工具将己经解压缩的客户端安装包传输到客户机。复制客户端URL下载链接。(建议LinUX系统使用此方式)：选择匹配的客户端安装包，点击口图标，生成URL下载链接，复制下载链接至客户机的命令行(提前连接客户机)，下载客户端安装包。图6下载迁移客户端建议安装客户端前关闭源设备防火墙及相关安全策略。如源设备为云平台虚拟机，请确认安全组策略是否已开放迁移工具端口(防火墙及安全策略需要开放的端口有TCP端口4301、4302、4305、9980、9981)。2 .在Windows系统中安装客户端(1)进入源设备控制台图7进入控制台I = Ioi 区 W1N7 64 4 GOo¼ ChrOE(2)双击客户端安装程序Clone_Client_Win.exe,弹出选择安装语言窗口，如下图所示。选择安装时要使用的语言，单击V确定按钮。图8选择安装语言(3)同意许可协议，选择安装路径，开始安装。当弹出如下图所示的窗口时，选择安装CDP驱动程序。Iw-1图9安装CDP驱动(4)安装完成后需要重启源设备，完成安装。小法对于WindoWS系统的源设备，重启会导致业务中断，请合理安排重启时间。图10安装完成3 .在Linux系统中安装迁移客户端(1)使用SSH工具登录到源设备，查看操作系统的内核版本。图11查看操作系统内核rtredhat7C1one_C1ient_Redhat7x86.64#uname-a1.inuxredhat7.63.10.0-957.el7.x86-64#1SWPThuOct420:48:51UTC2018x86.64x86_64x86_64GNU/IJnUXrOOtGredhat7Clone-ClientJedhat7x86_641，rOocedhat7clOnJCllent.Redhat7x86_64”rootredhat7Clone-C1ient_Redhat7x86_64"rootredhat7clOnJC11entedhat7x86.64”froot<redhat7ClOne_jCIientJedhat7x86_64”11(2)解压客户端安装包(参考命令：unzipClone_Client_xxx.zip),进入解压目录。执行安装命令JinstaILsh运行脚本进行安装。图12安装客户端rt¢redhat7clonedIentZRedhat7×8664*rtredhat7c1oneC11entRedhat7x86.64*./install.shpackage-bit:64machine-bit:64MatchPackageList:0:Client_redhat7_7_64.tar.bz2DecocapressionClientPackage.DecompressionDriverPackage.nowlystarttoinstallcdpdriverfreeneneryis2355572KB!donotfindcustomdriver.1.inuxKernelinfomatlon:3.10.0-957.el7.x8664x86.64supportDriverList:O:./cdp_ko/cdp_3.10.0-123.el7.x86_6464.ko1：./Cdp_ko/Cdp.3.10.0-229.el7.X86_64_X64.k2：./Cdp_ko/Cdp_3.10.0-327.el7.X86_64_X64.k3：./cdp.ko/cdp-3.10.0-693.el7.x86_64.x64.ko(4)根据客户端内核版本选择匹配的驱动，某些客户端需要手动按提示输入“丫”。小.您请根据如下规则选择驱动： 本机内核后缀必须相同，内核后缀如"default"、“ky”、“xen”等。 与本机内核完全匹配的驱动，或与本机内核版本接近，但版本比本机内核小的驱动。rt0redhat7C1one_C1ient_Redhat7x86_64J#./install.shPaCkage_bit:64machine.bit:64MatchPackageList:O：Clierrt_redhat7_7_64.tar.bz2DecompressionclientPackage.DecompressionDriverPackage.nowlystarttoinstallcdpdriverfreememeryis2355572KB!Donotfindcustomdriver.1.inuxKernelInfomation:3.10.0-957.el7.x86_64X86_64supportDriverList:0:./cdp_ko/cdp_3.10.0-123.el7.x86_64_x64.ko1:./cdp_ko/cdp_3.10.0-229.el7.x86_64_x64.ko'2:./cdp_ko/cdp_3.10.0-327.el7.x86_64_x64.ko'3 :./cdp_ko/cdp_3.10.0-693.el7.x86_64_x64.ko.4:./cdp_ko/cdp_3.10.0.x86_64_x64.koheDriverFileyouchooseis:3youhavechoose:3:./cdp_ko/cdp_3.10.0-693.el7.x86_64_x64.kocopy./cdp_ko/cdp_3.10.0-693.el7.x86_64_x64.koto.cdpcdp.ko!uninstalldriver:OKCDPModuleinstallSucess!nowlystarttoinstallCASservice.GeneratingCAS.img.Thisstepmaytakeafewminutes,pleasewait.o(5)根据操作系统信息，选择对应的EFI(本步骤非必选步骤，安装客户端过程中涉及到EFI的选择才需要执行该步骤)。图14选择EFladdingef1bootentry:Thereare7ef1files,pleaseselectone!0botefiEFlrednat三mx64.ef1l:/boot/efi/EFi/redhat/shim.efi2:bootefiEFlredhatshimx64-redhat.efi3:/boot/efiEFlredhatshimx64.efi4:/boot/efiEFiredhatfwpia32.efl5:/boot/efiEFlredhatfwp64.efi6zbtefiEFlBfbx64.efiPleaseselectaitemNumber:3youselect:bt/efiEFiredhatsh1m×64.ef1addingbootentry:grub.confdosenotexist.grub.cfgfilelocation:/boot/grub2/grub.cfgThisIsagrub2configfile.addbootentrytobtgrub2grub.cfgsuccessfully!A.<? 需要设置EFl的操作系统：客户机源机是UEFl或者EFl引导的情况下，安装客户端需要选择EFI固件文件 EFl设置的规则：通过命令查看虚拟机的EFl类型，如下图中选择shim×64.efirootredhat7#catbootefistartup.nshfs:EFlredhatshimx64.ef1fsi:EFlredhatshimx64.efifs2:EFlredhatshimx64.efifs3:EFlredhatshimx64.efifs4:EFiredhatshimx64.efifs5:EFlredhatshimx64.efifs6:EFlredhatshimx64.efifs7:EFlredhatshimx64.efifs8zEFlredhatsh-imx64.efifs9:EFlredhatshimx64.efi(6)出现“install/startCASsucceeded!”，说明安装客户端成功。如下图所示:图15安装成功. prowlM w (*ft detect. nor collect any pr4 .查看源设备单击云业务/异构平台迁移菜单项，查看安装了迁移客户端的设备己经出现在“源设备”列表中,等待配置迁移任务。小、3源设备名称默认取操作系统的计算机名。图16查看源设备2.2.3目标虚拟机准备1 .获取PE镜像H3C提供了Win10PE.Centos7PE两种PE的iso,分别用于Windows系统迁移和LinUX系统迁移。目标虚拟机需要挂载对应的PE镜像，才能配置TargetCIient,因此，配置虚拟机前，请确保获取对应的镜像文件，并上传至UIS超融合管理平台。 WinloPE:如果迁移源设备的系统是WindoWS,则需要在目标设备运行WinIOPEo Centos7PE:如果迁移源设备系统是Linux,则需要在目标设备运行Centos7PEo2 .创建虚拟机在UIS超融合管理平台，创建虚拟机，作为迁移的目标虚拟机。创建的虚拟机的磁盘容量和大小，都不能小于源设备的磁盘。如果源设备操作系统为WindOWS2012、SUSeIO或者LinIlX源机内核版本低于2.6.25(不含2.6.25)的老旧LinUX源系统，在UIS创建目标虚拟机时，总线类型要选择IDE硬盘。请在迁移前计算和评估要迁移的虚拟机的磁盘总容量，提前规划。图17创建虚拟机增加图U机X2高级ES砺名称vw7-dst题日显示名称.Wi7-<iest,更晚图行是择主机描逑徨作妾统VWndows选择主机Q×版本MtcrosoftWindows7（64操作系统LinuxAWBSDCPU÷ft2版本MicrosoftWindows7（64位）内存大小4GBCPUyNS2SS三380GB内存大小4CC汨近盎容量80CC由3.安装并配置TargetCIient(1)在目标虚拟机上运行挂载PE镜像。单击V修改虚拟机v光驱,为虚拟机挂载PE镜像。谖备对歙IDE把E hda源在径 I 修改虚拟机_Win7-dest三椽要CPU6内存*s网箔O旗更多I增加硬件U*除硬件IIH领(2)启动虚拟机，进入虚拟机控制台。PE镜像引导自动运行TargetCIieM程序，进入“H3C云迁移平台”。图18启动TargetClient(3)单击网络配置,为目标虚拟机添加网络，用于目标虚拟机与UlS通信。配置好后，单击V确定,完成添加网络。矗冷第此处添加的网络，是一个临时的IP地址，仅用于虚拟机与UIS间的通信，当虚拟机重启后，IP地址消失。迁移完成后可根据网络规划重新配置虚拟机的IP地址。图19配置虚拟机临时IP0管理工具一×e三>Q网络设贵磁盘设贵测Ii式工具网络网卡RedHatVirtIOEthernetAdapterHAC:OC-DA-¼1-1D-A7-B7IP地址子网掖码霸认网关应用确定取消(4)在H3C云迁移平台中，输入UIS管理平台IP地址，输入本机名(限定30字符)用于在管理平台标识本机。还可以根据需要，指定本虚拟机IP，与UIS建立连接。配置好后，点击右侧箭头图标登录。小、3指定本机IP为可选项，未指定情况下，本机IP默认为本机连接到迁移平台的缺省IPo在多IP、浮动IP、公网IP等场景下，如果源设备无法访问缺省IP,则指定本机IP,源设备将通过此IP连接到本机进行数据迁移。图20BdMTargetCIient参数简体中文10.125.36.1264405RootPC-DEST指定本机IP了解本机IP的作用Q网络配置(5)TargetCiient与UIS连接，显示TargetClient已经登录UlSManager,目标虚拟机已登录，等待配置任务。图21目标虚拟机登录已连接哲理平台p 10.125.36.126已登录10.125.36.30任务尚未配置(6)单击云业务/异构平台迁移菜单项，查看虚拟机已经出现在“目标虚拟机”列表中，作为迁移的目标虚拟机。设备状态为在线，只有在线状态的虚拟机，才能作为迁移任务的目标虚拟机。小#?此处的设备状态，指TargetCIient是否与UISManager正确连接，如连接正常，仍无法配置迁移任务，请查看是否存在网络地址冲突等问题。图22目标虚拟机添加成功I它但与IR受10125 36 12910 125 36 12710125 36 120WlN7-oeRoo(PCDes10125.36 302.2.4迁移源设备1.创建迁移任务(1)创建迁移任务。在UISManager中，单击导航树云业务/异构平台迁
