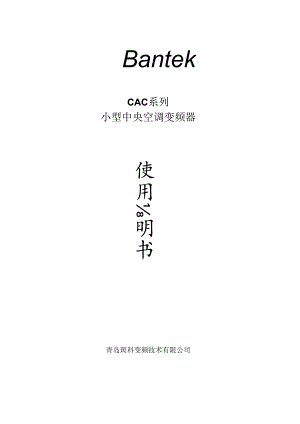

BantekCAC系列小型中央空调变频器使用明书青岛斑科变频技术有限公司安全注意事项1产品规格2铭牌和型号说明3外观和各部名称4安装和接线6端子台说明9操作面板使用说明10参数一览12参数说明14风扇驱动16保护功能及故障显示16保养和检修19试运行20附录A针对水系统增设的功能及说明21感谢您选用Bantek变频器！本说明书包含对Bantek CAC系列小型中央空调用 变频器的安装调试、参数设定、操作使用及维护检修等方面的详细介绍，务请妥善 保管以方便查阅；并请在使用本产品之前仔细阅读此说明书。安全注意事项注意：操作时务请严格遵守以下规程，否则可能导致人员受伤 或物品损坏！安装时 请勿将变频器安装在有腐蚀性气体或易燃气体的场所； 请勿将变频器安装在易溅上水的场所或可燃物品的附近； 请勿让金属片等异物置入或掉入变频器内；菩时请确保安装处能够承受变频器的重量，以免掉落。m 应由专业人员进行接线作业； 请务必确认输入电源断开，再进行操作； 请务必将接地端子可靠接地； 请确认产品的额定电压和交流电源的额定电压相一致；±j冬将交流电源连接在输出端子上；操作时 请务必在外部设置紧急停止装置，在紧急情况下能立即切断电源； 请务必装好外壳和接线盖再进行通电，请勿在通电状态下取下外壳或接线盖; 变频器通电时请勿用手接触操作面板以外的其它部分，也不要用湿手按键； 运行过程中，请勿在输出端用电磁接触器等进行负载切换。保养和检查 应由专业人员进行保养和检查； 请在切断电源至少5分钟后再进行检查； 请勿自行拆卸、改造和修理变频器。产品规格变频器型号CAC5. 5S2W, CAC5.5T4W, CAC7.5T4W输入电源电压单相或三相AC 220V, AC 380V电压允许波动±20%频率50Hz频率允许波动±10%电源适用功率(kW)电动机5. 5KW、压缩机3. 75KW输出容量(kVA)9.1额定输出电流(A)24最大输出电压电动机220V、380V,压缩机以V/F曲线为准控制方式电机控制方式三相正弦脉宽调制(PWM)方式输出频率范围0-120Hz频率最小分度0. OlHz电压/频率特性V/F比恒定(可分两段)过载保护限制额定电流的130% 1分钟加减速时间10-600秒(频率变化50Hz需要的时间)其它可以实现小型水系统中央空调的自动变频节能控制保护功能过电压、欠电压保护；过载、过电流保护； 自动记录最近发生的5次故障原因。冷却方式强制风冷重量(kg)净重约8kg铭牌和型号说明铭牌IIllJ Bantek型号： CAC5,5S2V额定输入、功率5.5kW、输入单相 AC200240V 50Hz额定输出30A、7输出三相 AC170-200V O-QOHz24A编号深圳斑泰科变频技术有限公司型号说CAC 5. 5 S 2 W外观和各部名称外观俯视a cuacnacDacDacuacxjo B田B田田日田日田日田B田B田日 CECLCTE BffiBffiffiBffiBffiBffiBffiBffiB aBffiBffiffiSffiBffiSffiSffiBffiB 0BBffiffi0BB0ffi0BB0BB0B0 CEHI J)I O3 日田B田田B王旺BSBB田B田B a左视操作面板安装螺丝樵倾税iW BBntBkA0T IIMVROW XOita匚安装孔接线盖安装螺丝安鎏独处）仰视卸下接线盖的状态:设置场所L请安装在不受雨淋及阳光直射的室内；2 .请安装在不受腐蚀性气体、油污和切削粉等侵蚀的场所;3 .要求四周通风好，湿度低，灰尘少；4 .要求无振动的场所。环境条件项目条件周围温度-10 50 周围湿度90%RH以下（不结露）保存温度-20 65 保存湿度90%RH以下（不结露）保护构造IP20振动情况5.9mg以下(10 60Hz)海拔高度IOOOm以下端子位置示意图电力板控制板控制端子卜,洞叫叫呻O叫叫呻继电器输出端子主电路端子K3 I K2 I Kl I INClRlSlTIElWlVlU通用型标准接线图CAC系列接线图接温度传感器: 出水温度 回水温度 除霜温度必须接地：10欧以下直径1. 6m以上外音颜率设定 电位器 威接O-宛！流 电源）频率设定选择端子2 主枷综合保护 辅机综合保护频率设定选择端千I（制冷/解除选择端子）运停止防冻开关-÷5V TTT2T3FinGNDFoWTl7rGNBIl12PlP2GNDKlK2K3控制辅机 控制四通阀 控制辅助加 热带零线50HZ交流电源 单相或三相RSTN控制电路 ''电机必须接地：10欧以下 直径L 6ro以上接线注意事项 接线作业应由专业人员进行。 请务必在切断电源至少5分钟以后，再进行接线作业。 在接线作业完成之前，请勿接通电源。 请确认主电路的输入端子（R、S、T）,输出端子（U、V、W）和接地端子（E）分别按照 标准接线图正确连接： 请勿将输出端子（U、V、W）接电源或接地； 请勿将各个输出端子（U、V、W）短路连接； 接地端子（E）就是变频器框架接地。请确认控制电路的各端子按照标准接线图正确连接： 请使用直径在0.9mm以下的电线，剥去适当长度（建议5.5mm左右）的绝缘漆皮再进 行接线； 请勿对控制端子（RUN、L/R、II、12）外加电压； 请勿将控制端子中的电源端子（+5V）与接地端子（GND）短路； 主机和辅机综合保护端子（Pl、P2）请分别连接压缩机的保护信号线； 固定电线时，请将螺丝刀垂直对准端子后再操作。请确认接入的温度传感器的规格为：25时电阻R=I0k,B=3950k,以确保自动控制功能的 正常实现。 Pl, P2这两个端子，不使用时请与GND端子短接；其余端子不使用时请空置。端子台说明L丰电路端彳台NClRlSlTlElWlVlU端子标识端子名称接线方式R、S、T电源端子请连接商用电源（单相220V, 50H7或三相380V, 50Hz）0U、V、W马达端子请连接电机（保证相序正确）。E接地端子请接地（IOQ以下； 1.6mm以上）。N零线端子三相供电时接零线；单相供电时空置。注：接单相电源时，R接相线，S、T中任一端子接零线，N空置；接三相电源时, R、S、T分别接三相电源线，N接零线。2.继电器接点输出端子台端子标识端子名称接线方式Kl辅机端子接辅机控制接触器。K2四通阀端子接四通阀。K3用户接触器端子接用户接触器（控制辅助加热带）。注：Kl、K2、K3端子在内部电路里与主电路端子R相连接。3.控制端子台 I +5V ITIIT2 I T3 I GND Finl GND FO GND RUN LzR GND Il | 12 GND IPIlP2 GND |端子标识端子名称功能说明+5V5V电源端子+5V直流电源,最大电流20mA=GND控制用接地所有控制信号共用的接地端子。Fin频率输入端子当参数02 ”频率指示来源”选择为1 “接线端子（Fin）”时， 通过可调直流电源向此端子输入05V的电压，可以按比 例得到0最高运行频率的设定频率。Fo频率计端子输入 端子Il频率设定 选择端子当参数02 “频率指令来源”选择为2 “接线端子,12）”时， 改变这两个端子与GND之间短接或开放的状态，可以在参 数03到06这四个参数值中选择设定频率。详见“参数说明”： 当参数02 ”频率指令来源”选择为其它值，参数01 ”运行 命令来源”选择为1 “接线端子”时，Il端子成为制热/制 冷模式选择端子。11与GND间短接时，选择制热模式；开 放时选择制冷模式。12RUN运行/停止端子当参数01 “运行命令来源”选择为1 “接线端子”时，此端子 与GND之间短接则给出运行命令；开放则给出停止命令。当 参数01 ''运行命令来源”选择为0 “操作面板”时，此端 子无效，请空置。Pl主机综合保护信号 输入端子请将主压缩机的两根综合保护信号线一根接在GND端子 上，另一端接在此端子上。P2辅机综合保护信号 输入端子请将辅机的两根综合保护信号线一根接在GND端子上，另端接在此端子上。不使用时，请将此端子与GND短接。注：端子LR,T1,T2,T3的具体功能与水系统有关；对这些端子的详细说明见附录Ao操作面板使用说明二操作面板各部分功能简介 操作面树操作面板包括以下几个部分:1 .指示灯指示灯名称颜色说明运行绿正在输出PWM信号。停止红停止输出PWM信号。除霜黄表示正在进行除霜：除霜期间除了 “模式”健外，其它键均无效，请耐心等 待除霜结束。如果在除霜期间按“停止”键，除霜结束后不再自动重新启动；否 则除霜结束后熄灭除霜灯，压缩机自动重新启动。制冷绿当前模式是制冷模式。制热红当前模式是制热模式。2 .显示屏由5位LED组成，用来显示频率、直流电压、输出电流、出水温度（仅针对于水系统）、回 水温度（仅针对于水系统）、除霜温度（仅针对于水系统）、参数编号、参数值和故障原因等。 3.按键按键名称功能运行发出运转指令。在自动运行模式下，收到运转指令后不一定立即开始PWM输出。当参数01 “运行命令来源”选择为1 “接线端子”时，此按键无效，请使用控制端子台上的 RUN端子来向变频器发出运行指令。停止发出停止指令。运行时收到此指令，般需要先将输出频率降到最低值再让电机停止。 当参数01 “运行命令来源”选择为1 “接线端子”时，此按键无效，请使用控制端子台上的 RUN端子来向变频器发出停止指令。制冷/制热用于制冷和制热模式的切换。不管是使用制冷/制热键还是H端子进行制冷和制热模式的切 换，只能在停机状态下进行；如果正在显示故障、保护倒计时、开机倒计时或者正在除霜， 也不能进行制冷和制热模式的切换。当参数01“运行命令来源”选择为1 “接线端子”时，此按键无效。模 式用来切换显示模式。在没有故障发生的情况下，连续按该键，可以依次显示以下内容（每按 键一次切换一个显示模式）：频率-电也一电,tI显示模式说明单位最小单位显示样式频率显示当前的输出频率或 者设定频率。Hz0.01Hz匚匚厂I 口 口 LLLI U电流显示输出电流的有效 值。A0.1AR I 电压显示变频器内部直流环 节的电压。VIVU 3和用来设定、更改参数的选择和内容等；表示增加，表示减少。编程用来进入和退出参数编辑状态。确认在参数编辑状态下，用来在参数选择模式和修改参数内容模式之间切换，并记忆参数。注：I当参数02 ”频率指示来源”的内容设置为3（自动）时，系统处于自动运行模式；出厂时 系统的默认设置就是自动运行模式。2频率显示模式一般情况下显示的是当前变频器的输出频率；只有当参数02 ”频率指示来源”的内容设置为0 “操作面板”时，才可能显示设定频率。请参见“试运行”。二.参数的设定变频器通电以后，自动进入一般显示状态；在一般显示状态下，可以通过Ig彝切换显示 模式，从而显示频率、电流、电压等等；处于停止状态时，在一般显示状态下，按反翻就可以进入参数编辑状态。在通电以后直 接按丽健为例,显示变为： UUUUU说明已经进入参数编辑状态。参数编辑状态包括两个模式：参数选择模式和修改参数内容 模式。在参数选择模式下，显示的是参数的编号；按囚健和国就可以选择想要编辑的参数。在参数选择模式下，按迥健就可以进入修改参数内容模式：在修改参数内容模式下，可以唯键和回键修改参数的内容；修改完毕，按丽!键将记忆 修改后的参数内容，并切换回参数选择模式。这时参数号自动加1,指向刚刚修改过的参数的下 一个参数：在参数选择模式下，按座捶就退出参数编辑状态。如果没有修改参数内容，或者修改的 参数内容不需要重新启动就可以生效，将回到般显示状态： _ _ n L =G IFU l.IiJLiUUU如果修改了重要参数，修kM5数内容需要重新启动才能生效；或者在参数设定过程中 要求了重新初始化参数或清除跳停原因，则本次退出参数编辑状态的时候将会显示操作提示。操作提示的显示方式及含义详见“保护功能及故障显示”。注意：在修改某参数内容的过程中，按搔本会返回参数选择模式；如果这样操作，正在修 改的这个参数的内容将不被记忆，仍维持修改前的数值。在参数编辑状态下，函S、网键和膜式犍都不起作用;如果需要让电机运转，请先按 丽I键退出参数编辑状态以后再按嗣健。如果在一般显示状态下，按编程键却没有进入参数编辑状态，请检查是否由以下原因造成:原因现象解决办法处在运行状态“运行”灯亮，“停止”灯灭按南电 待“运行"灯熄灭，停 止”灯亮以后再试。已经接受了运转指令显示屏显示开机倒计时；关于开机 倒计时的详细说明，请参见“保护 功能及故障显示” O按庭施，待停止显示开机倒计 时后再试。参数一览参数 编号参数名称参数设定调整范围最小单位出厂设定特殊220V380VOO参数设置方式 90：可读写；1：只读；2：恢复出厂设置10001运行命令来源0-10：操作面板：1：接线端子；100R02频率指令来源0：操作面板；1：接线端子03Fin； 2：接线端子11、12；3：自动133R03第一设定频率0上限频率HZ0.01Hz5.005.0004第二设定频率0上限频率HZ0.01Hz60.0060.(X)05第三设定频率0上限频率HZ0.0 IHz40.0040.0006第四设定频率0上限频率HZ0.0 IHz20.0020.0007下限频率。（上限频率- 0.01）HZIHz30.0030.(X)R08上限频率(下限频率+0.01)120HZIHz120.00120.00R09最高运行频率（最低起始频率+1）上限频率HZIHz80.0080.00R10最高电压频率（中间电压频率+0.1） 120Hz0.1 Hz90.0085.00R11最高电压中间电压最高电压IV180364R12中间电压频率（最低电压频率+0.1） （最高电压频率-0.1）Hz0.1 Hz50.0030.00R13中间电压最低电压最高电压IV109150R14最低电压频率0（中间电压频率一0.1） Hz0.1 Hz5.005.00R15最低电压0中间电压IV2953R16最低起始频率下限频率（最高运行频率一 1）HzIHz60.0060.0017转矩提升0-15%1%0018加速时间10-600 秒1秒605019减速时间10600 秒1秒6010020多段速频率切换 时间106000 秒1秒606021上电及保护延时 恢复时间30-6000 秒1秒18018022-36为水系统使用参数，参见附录A37过电压失速保护100800VIV38566538过电流失速保护50 200%1%15015039失速保护倍率1、 2、 4、 8、 16 倍1140过载保护30 150%1%11011041Fout内容切换0-10：输出频率：1：输出电压10042清除跳停原因010：不清除；1：清除10043跳停原因1T44跳停原因2T45跳停原因3T46跳停原因4T47跳停原因5T备注“特殊” 一栏中标有“R”的参数是重要参数，如果被修改，退出参数编辑状 态以后将会立即进入空等待状态，此时变频器不再响应任何指令，需要切断变频器 的电源，待操作面板的屏幕无任何显示之后再重新上电才能正常运行，此时修改后 的参数生效；“特殊” 一栏中标有“T”的参数，是故障跳停原因记录，这些参数是 不可修改的，只能通过改变参数42 “清除跳停原因”的值来决定是否要清除这些跳 停原因记录。详见“参数说明" O参数说明编号参数名称说明00参数设置方式可以从以下几种参数设置方式中选择：0：可读写：在参数编辑状态下，不但可以在操作面板的显示屏 上显示各参数的值，而且可以在显示参数值的时候使用国和 回犍在给定的范围内修改参数值。读取和改变参数的方法详见“操作面板使用说明”：1：只读,在参数编辑状态下，可以在操作面板的显示屏上显示 各参数的值，但是不能修改这些参数的值：_2：恢复出厂设置：选择这一选项之后，当施君键退出参数编 辑状态之后，所有用户参数将恢复出厂时的设定值，显示用户 参数初始化的操作提示并闪烁：IP. I.UI需要重新上电才能正常运行。01运行命令来源可以选择以下几种运行命令的来源： _0：操作面板：只能通过操作面板上隼弹前回键来控制电 机的运行和停止；在电机产止状态下卅运键就给出运行指令; 在电机运行状态卜.按扇电就给出停止指令。只能通过操作面板 上的制性质侬键映选择制冷/制热模式。1：接线端子：只能通过接线端子的“运行/停止端子(RUN)”来 控制电机磔运j行和停止；当RUN端当GND端子短接时，相 当于按下圈键：开放时相当于按下面键。只能通过H端子 选择制冷/制热模式。Il与GND短接选择制热模式；Il开放选 择制冷模式。注意在这种情况下，请不要将参数02“频率指令 来源”设置为2 “接线端子(11,12)”。02频率指令来源可以从以下几种频率指令来源中选择：0:操作面板：当频率指令来源于操作面板时，设定频率等于参 数03 ”第一设定频率”：运行时操作面板的显示屏上显示的频率是 实际输出频率。此时按磁者蛔以改变“第一设定频率” 的值，变频器的输出频率也会跟着发生变化，但按下键或印 键后回示的频率将是设定频率，而不是输出频率。1：接线端子Fin（O-SV）:用一可调直流电压源向此端子供电，输入电 压与设定频率间的关系可用如下算式计算：PinF =X max_ f ,其中max_f是参数09'最高运行频率”。52：接线端子（11, 12”将II, 12设置为频率选择端子，根据它 们与GND端子之间的连接关系确定设定频率：Il与GND之间12与GND之间设定频率开放开放参数（B “第设定频率”短接开放参数（4 "第二设定频率”开放短接参数05 ”第三设定频率”短接短接参数06“第四设定频率”注意：Il还可以作为制冷/制热功能的选择端子，当Il与GND 短接时为制热模式，开放时为制冷模式；但当11,12同被设置为 频率选择端子时，H的制冷/制热模式选择功能无效。3：自动，根据变频器内置的控制规律，自动变频节能运行。03040506第一设定频率 第二设定频率 第三设定频率 第四设定频率可以在O到上限频率之间任意设定想要运行的频率值。要使变 频器按照这几个设定频率进行输出，需要调整参数02“频率 指令来源”的参数值，并将端子台设置成相应的状态。详见本 表中对参数02 ”频率指令来源”的说明。07下限频率在自动运行模式下，变频器可能输出的最低频率（启动时除外）。 在自动运行模式下启动时，变频器输出频率将从5Hz开始逐渐增 加。08上限频率变频器可能输出的最高频率。可以在120HZ以内任意设定，但 必须高于参数07 “下限频率”所设定的数值。09最高运行频率在自动运行模式下，变频器可能输出的最高频率。不能高于参 数08 “上限频率”设定的频率值。这些参数决定了输出电压与输出频率的关系，即所谓的V/F特 性。电压VA最高电压101112131415最高电压频率最高电压中间电压频率中间电压最低电压频率最低电压中间电压最低电压频率 中间电压频率城高电压频率频率F应根据电机的特性来选择合理的V/F特性曲线。1617最低起始频率转矩提升在自动运行模式卜.，开始运行时的设定频率。1819加速时间 减速时间频率增加或减少50HZ需要的时间。决定了加速和减速的快慢。 可以在1（）秒到600秒之间任意选择。20多段速频率切换时间在自动运行模式下，每次自动变频后以恒定频率运行的时间。21上电及保护延时恢复时 间通电之后或者发生故障采取保护措施之后，需要间隔一段时间 才能重新启动；此参数就决定了这个间隔的时间。可以在30秒 到6000秒之间调节，建议不要少于180秒。37过电压失速保护可以设定当电压高于多少V时，开始过电压失速保护。38过电流失速保护可以设定当电流高于额定电流的百分之几时，开始过电流失速 保护。39失速保护倍率过电压或过电流失速保护时，将减速或加速时间增加为设定值 的几倍：可在1倍（不增加）、2倍、4倍、8倍和16倍当中选择。40过载保护可以设定当电流达到额定电流的百分之几时，认为系统过载； 在过载情况卜.连续运行一段时间之后将实施保护。41Fout内容切换42清除跳停原因可以在以下两种处理方法之中选择：0:不清除：不清除跳停原因;1：清除：清除跳停原因。如果将此参娄 数编辑状态时将自动清除参数43到参娄 原因，并将此参数重新置为0»清除跳eIP U完成此操作后需要重新上电才能正常运彳【设置为1，本次退出参L 47中记录的全部跳停 手原因的操作提示为：亍。43444546471 2 3 4 5 因因因因因 原原原原原 停停停停停 VKU VKU RU VKU 即期制即规记录最近的5次跳停原因；按照故障发生的时间顺序排列，最 近发生的一次跳停原因排在最后。在修改参数内容模式下，这些参数的内容以故障代码的形式显 示；它们所代表的故障请参见“保护功能及故障显示”。这些参数是不可编辑的，只能通过设置参数42 “清除跳停原因” 的内容来决定是否清除这些跳停原因。注*:当参数02“频率指令来源”的内容设置为3（自动）时，系统处于自动运行模式：出厂时系统的默认设置就 是自动运行模式。风扇驱动本变频器采用强制风冷方式进行冷却。接通电源以后，电容充电达到一定的电压，风扇开始运转。如果2分钟内没有进入“运行”状 态，风扇将自动关闭；进入“运行”状态以后，风扇自动开始运转；电机停转后风扇还要继续运行12分钟，如果没 有重新开机，风扇自动停止运转。风扇驱动图例如下：开电源开关关运行情况风扇驱动a分钟运行停止转停1-2分钟保护功能及故障显示一.保护功能及显示当系统出现故隙时，变频器会采取保护措施；一般的保护措施是立即停止电机驱动信号的 输出（跳停），并且在一段时间内不允许重新启动。具体的保护内容如下表所示。保护 名称显示m是否 闪烁保护原因及 保护措施解决方法过电压保护o.uj是电压过高。请检查电线的接线及电 源情况等。.u.nnn否发生了过电压的现象，但当前 电压已经恢复正常；倒计时结 束前电机不能启动。请检查电线的接线及电 源情况等；检查减速时间 是否太短（参数19）0P D.U是在一个小时内发生了3次电压 故障（过电压或者欠电压），而 其中第3次是过电压故障。此 时变频器不再接受任何按键 和端子台指令。请先断开电源，待显示消 失后检查电线的接线及 电源情况等，然后重新投 入电源。欠电压保护L.U)是电压过低。请检查电线的接线及电 源情况等。Lunrm否发生了欠电压的现象，但当前 电压已经恢复正常；倒计时结 束前电机不能启动。P LU是在一个小时内发生了3次电压 故障（过电压或者欠电压），而 其中第3次是欠电压故障。此 时变频器不再接受任何按健 和端子台指令。请先断开电源，待显示消 失后检查电线的接线及 电源情况等，然后重新投 入电源。过电流保护o,L.nn否输出电流过高（达到额定电流 约2倍）。倒计时结束前电机 不能启动。有可能是因为负载过重、 加速时间（参数18）设定 太短、负荷短路、接地等 原因；请仔细检查。IP ,是在一个小时内发生了3次电流 故障（过电流、过载和IPM模 块保护），而其中第3次是过 电流故障。此时变频器不再接 受任何按健和端子台指令。请先断开电源，待显示消 失后检查是否存在以上 情况，然后重新投入电 源。过载保护.L.是输出电流过高（超过额定电流 约 10%）。有可能是因为负载过重、 加速时间（参数18）设定 太短等原因。 Ln否输出电流过高（超过额定电流 约10%）的现象存在段时间 仍未消除，则实施保护：电流 越高，这段时间越短。倒计时 结束前电机不能启动。P .L.是在一个小时内发生了3次电流 故障（过电流、过载和IPM模 块保护），而其中第3次是过 载故障。此时变频器不再接受 任何按键和端子台指令。请先断开电源，待显示消 失后检查是否存在以上 情况，然后重新投入电 源。PM模块保护 Io,P. 否IPM模块过电流或者过热。倒 计时结束前电机不能启动。有可能是因为负载过重、 加速时间（参数18）设定 太短、负荷短路、接地等 原因；请仔细检查。P P.是在一个小时内发生了3次电流 故障（过电流、过载和IPM模 块保护），而其中第3次是IPM 模块保护故障。此时变频器不 再接受任何按键和端子台指 令。请先断开电源，待显示消 失后检查是否存在以上 情况，然后重新投入电 源。注：U门门口门表示四位数的倒计时； 表示三位数的倒计时（当有关参数均为出 厂设置时的情况）。这里的倒计时是保护倒计时，倒计时结束前电机不能启动；保护倒计时 结束后电机不一定重新启动。其中，主机综合保护和辅机综合保护的延时时间由参数36“综合 保护延时启动时间”设定；其余保护的延时时间由参数21 “上电及保护延时时间”设定。2倒 计时结束前，可以通过操作面板或者端子台给出运行指令和停止指令；倒计时结束后电机是 否重新启动，由保护之前电机的运行状态和倒计时结束前变频器接受到的指令共同决定。具 体情况见下表：保护前的 电机状态保护倒计时 期间 收到的指令保护倒计时结束后 电机是否重新启动运行无重新启动运行停止不启动停止无不启动停止运行重新启动关于运行指令和停止指令的给出，可参见“参数说明”中关于参数Ol “运行命令来源”的 说明。故障原因代码1、过电压2、欠电压3、过流保护4、过教保护 5、IPM模块保护 6、主机综合保护7、低温保护8、水路错误 9、防冻结保护10、辅机综合保护 11、EEPRoM读入错12、EEPRoM全部参数恢复为出厂设置13、EEPRoM用户参数恢复出厂设定14、清除跳停原 因注：故障代码6、7、8、9, 10只对水系统有意义。二.其它故障显示如果出现与保护无关的其它故障，其显示和建议处理方法如下:故障名称显示是否闪烁建议处理方法参数装载 错误P EE是断开变频器电源，待显示完全消失后，重新 通电；如果仍然不能正常工作，请联系斑泰 科变频技术有限公司客户服务部帮助解决。三操作提示当进行了某些特殊操作，如初始化参数，清除跳停原因等以后，会显示相应的提示：（以5.5S2W为例；其它型号类似）操作显示是否闪 烁说明全部参数 初始化先P,R是对全部参数进行了初始化操作。 除了用户可以自行修改的参数（X） 到47以外，还包括用户不可 修改的一些内部参数；此操作应 由生产厂家的技术人员完成。后5-S5否用户参数 初始化先P是当参数00“参数设置方式”卢沟 2 ”恢复出厂设置”时，按I编前 键退出参数编辑状态，就对全部 用户参数进行了初始化操作。后5-5否清除跳停 原因先P ,是当参数42 “清除嬲姆因”设为 I "清除''时，按I编盘键退出参 数编辑状态，就清除了全部跳停 原因记录。后5-5否更改重要 参数P EfJ是修改重要参数以后，按I编程I键退 出参数编辑状态，需要断开电源 后重新通电，修改才能生效；重 要参数请参见“参数一览”。说明：出现上述显示，说明相应的操作已经执行完毕；需要断开变频器的电源，待显示完全消 失后再重新通电，此时所有对参数的修改都已经生效。注意：如果在某一次进入参数编辑状态的时候同时进行了上述两种或两种以上的操作，本次退 出参数编辑状态的时候仍只显示一种操作提示；但是重新通电以后，本次进行的所有修改都会 生效，无需重新进行修改。四.开机倒计时显示在自动运行模式下，变频器接受运行指令以后，可能不会立即开始PWM输出；这时将会进 行开机倒计时显示，表示已经接受了运行指令，正在准备让电机运行。显示是否闪烁说明OUUU否变频器刚刚接通电源，要经过一段时间（称为上电延时时间） 才能让电机启动；倒计时结束以后就可以开始运行。上电延时 时间由参数21 “上电及保护延时恢复时间”设定。 否自动运行模式下，制冷时空调系统的出水温度要高于主控温度至 少大约2.5度才可以启动压缩机：制热时要低2.5度。当前系 统的出水温度还没有达到这个要求，达到要求后就可以开始 运行。主控温度的显示和调整详见”操作面板使用说明”。说明：U U IJ表示三位数的倒计时。如果参数02 “频率指令来源”选择的不是3 “自动”而 是其它方式，变频器收到运行指令以后将立即开始PWM输出；此时不会显示开机倒计时。保养和检修注意事项检修时，应先切断电源并放置15分钟以上再进行操作。请勿使用用于绝缘电阻测定的高阻表测定变频器。有可能造成损坏。检修项目和周期变频器的正常使用条件是：（1）周围温度：年平均30左右；（2）负荷率：80%以F;（3）每天使用时间：20小时以下。建议按照下表所示的项目和周期进行检修；可以根据实际使用条件的不同进行调整。检修类别检修周期检修项目日常检修常规 确认周围环境的温度、湿度、灰尘、振动等条件符合要求； 主电路电压是否正常； 变频器运行时是否有异常振动，异常声音或异味； 通风口等处是否有异物； 接线是否有松动或者损坏的现象。定期检修1年 各处螺丝是否有松动的迹象； 是否有过热痕迹； 端子台是否有损伤。零件更换变频器投入使用一段时间后，可能需要更换零件；零件的更换时间根据使用条件的不同而不同。 正常使用条件下零件的更换年限见下表：零件名称标准更换年限备注平波电容约5年相应零件发生异常冷却风扇23年时，即使不满标准更铝电解电容约5年换年限也必须更换。故障的检查和排除发生故障时，请按照下表所示的项目进行检查和排除；如果对表中所示内容不明确，或者按照 指示操作后仍有问题，请与本公司客户服务部联系。故障现象检查内容建议排除方法电机不转接线是否正确？请按照本说明书的指示进行接线。是否投入了电源？请投入交流220V电源；或者断开电 源以后重新投入。电源输入端子处的电压是否正 常？请检查电源电压。是否有异常显示？请参见“保护功能及故障显示” O是否给出了 “运行”指令？按“运行”键或者将控制端子台的 GND端子与RUN端子短路。操作面板上显示的输
