H3C AP维修作业指导手册.docx

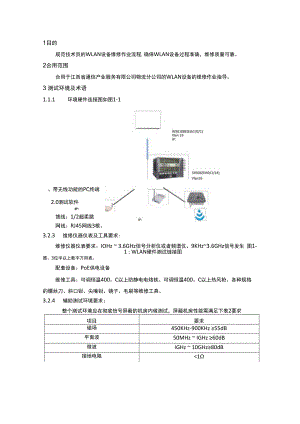

1目的规范技术员的WLAN设备维修作业流程,确保WLAN设备过程准确，维修质量可靠。2合用范围合用于江西省通信产业服务有限公司物流分公司的WLAN设备的维修作业指导。3 测试环境及术语1.1.1 环境硬件连接图如图1-12.0测试软件IP:、带无线功能的PC终端馈线：1/2超柔跳网线：RJ45网线3根。3.2.3 维修仪器仪表及工具要求:维修仪器仪表要求：IOHz 3.6GHz信号分析仪或者频谱仪、9KHz3.6GHz信号发生 图1-1 : WLAN硬件测试链接图器、3位半以上数字万用表。配套设备：PoE供电设备维修工具：可调恒温400。C以上防静电电烙铁、可调恒温400。C以上热风枪、各种规格的螺丝刀、斜口钳、尖嘴钳、镜子、毛刷等维修工具。3.2.4 辅助测试环境要求：整个测试环境应在彻底信号屏蔽的机房内做测试，屏蔽机房性能需满足下表2要求项目要求磁场450KHz-900KHz 55dB平面波50MHz IGHz 60dB微波IGHz 10GHz80dB接地电阻<1图2：维修作业流程图5步骤一：清洁、目测电路板打开AP的机壳箱，在指定地点进行AP进行除尘工作，检查有无腐蚀烧毁痕迹、是 否有明显坏损元器件。是否有因运输不当导致机壳变形，若有明显变形，应使用专业的工 具将外形复原，若无明显变形或者入液腐蚀，则进入下一步。如果电路板表面浮现腐蚀或 者单元电路烧毁严重的，达到报废标准，按报废处理，贴上报废标贴。步骤二：静态测试用万用表测量RF射频卡、POE供电和-48V供电、网口电路、主控板电路、功放电 路以及各接口电路是否有短路或者开路等故障。步骤三：单元电路维修(I)RF射频卡电路维修：给设备通电后用串口调试工具杳看打印信息，若打印信息中提 示射频卡丢失,设备并反复重启，则说RF射频卡有故障，需要更换射频芯片。(2 )网卡故障维修：插上网线后设备的网络接口灯不亮，在AC上未发现上线终端，并 未分配IP地址给终端，则说明设备网口电路已坏，需要更换网口芯片。(3) PA功放维修:将频谱分析仪接入到PA的发射端口，并将频点调到2.4GHZ ,扫宽调 到300MH乙观察频谱分析仪的信号强度，若信号明显-25dBm时，则说明功放存在问 题，需要更换功放芯片或者检查PA的供电电路是否有故障。(5 )设备无法上线故障：通过串口调试工具将设备的原始版本删 除并下载新的版本到 Flash中，重启设备，并在AC ±看设备是否上线。步骤五：整装测试测试指标：设备供电是否支持POE+夕杼妾电源双重供电、网卡通信状况、RF射频卡、 PA的功放性能。步骤六：老化测试接通电源后用iSSIDer 2.0测试软件测试无线AP的信号强度，通过软件曲线分析无 线AP的信号走势,老化时间在3个小时以上。步骤七：填写维修记录填写对应的设备维护单，主要登记送修和返还时间、更换元器件的名称、维修工 号等，对修复的直放站详细登记留档，以备后期质量跟踪。6相关附件附件1：AP基本工作原理附件2:AP维修操作部份第一部份：AP基本工作原理 AP的功能无线接入点AP是BSS的核心，也是一个具有中心控制功能的特殊站点,它能为BSS 中的其他站点提供分布式系统服务（诸如通过AP对DS进行访问，与BSS中的其他站点 通信，获取和维护管理信息等）。AP惟独在无线局域网采用中心式拓扑结构（InfraStrUCtUre）时才被使用。在自组织 网络（AdHoC）中，每一个网络中的节点（即终端设备）都有义务担负转发数据包的责任， 各个网络节点是彻底独立的，不存在逻辑上相互依赖的关系。而在中心式的网络中，AP 非但要负责把挪移终端发来的信息转发到有线网络或者是其管辖的无线站点，还要负责信 标帧的发送，完成挪移站点的认证连接过程，对发送到无线信道上的信息进行加密/解密 ,管理挪移站点在各小区间的漫游等，并且要在无线和有线网络间进行帧格式的转换。在IEEE 802.11协议中，AP完成的主要功能表现在以下几个方面：对小区内挪移站 点的管理，包括挪移站点的连接、认证等的处理。完成数据帧从有线网络到BSS的桥接 过程，实现地址过滤以及地址的学习功能。完成挪移站点在不同BSS间的切换管理。简 单的网络管理功能。实现WEP或者改进的加密算法。实现无线帧和有线帧之间的相互转换，通常是 IEEE 802.11帧格式和IEEE 802.3帧格式间的相互转换。二、AP硬件组成及工作原理AP作为连接DS （通常为10/100 M bps以太网）和无线网络的桥梁，一方面要通 过WLAN的无线接口与无线网络上的其他节点通信，另一方面还必须与DS中的其他节 点通信因此，通常AP可以认为是一个同时具有WLAN接口和有线接口的嵌入式系统， 其硬件构成如图所示。图2-1 :框图AP物理组成框图2.1 AP的逻辑组成根据前面的分析，我们将AP划分为以下几个功能模块：口 无线网络物理层协议接口一实现IEEE 802.11中的物理层规范，提供访问 无线媒体的接口。口 加密/解密模块对无线MAC帧进行加密和解密操作，提高网络的安全口 无线网络MAC层协议模块一一实现IEEE 802.11中MAC层规范定义的接 入控制功能。口有线网络接口模块一实现IEEE 8023协议，提供访问有线以太网的接口。口 协议转换模块实现IEEE 802.3和正EE 802.11之间的帧格式转换，完 成数据在无线口网络和有线网络间的转发。口认证和密钥管理模块，实现安全接入功能。AP的逻辑组成框图如图2-2所示。后交给有线网络协议模块发向有线网络；如果是管理帧，则由MAC层协议模块及认证和 密钥管理模块根据帧中所提供的信息来进行认证、连接或者越区切换等操作，并且向挪移 终端提供反馈信息（成功或者失败等）而对于从有线网络接口来的信息帧则直接交给 协议转换模块进行处理，由协议转换模块决定是丢弃还是发往无线端。固然，在数据交 给无线物理层接口之前，加密操作也是必不可少的。图为AP的工作示意图。图2-3 : AP工作示意图2.3 嵌入式系统的特点嵌入式计算机系统与通用型计算机系统相比具有以下特点:口嵌入式系统通常是面向特定应用的，嵌入式CPU与通用CPU的最大不同就 是嵌入式CPU大多工作在为特定用户群设计的系统中，它通常都具有低功耗、体积 小、集成度高等特点，能够把通用CPU中许多由板卡完成的任务集成在芯片内部， 从而有利于嵌入式系统设计趋于小型化，挪移能力大大增强，跟网络的耦合也越来越密切。口嵌入式系统是将先进的计算机技术、半导体技术和电子技术与各个行业的具 体应用相结合后的产物。这一点就决定了它必然是一个技术密集、资金密集、高度分 散及不断创新的知识集成系统。口嵌入式系统的硬件和软件都必须高效率地设计,量体裁衣、去除冗余，力争 在同样的硅片面积上实现更高的性能，这样才干在具体应用中更具有竞争力。口嵌入式系统和具体应用有机地结合在一起，它的升级换代也是和具体产品同 步进行，因此嵌入式系统产品一旦进入市场，具有较长的生命周期。口为了提高执行速度和系统可靠性，嵌入式系统中的软件普通都固化在存储器 芯片或者单片机本身中，而不是存贮于磁盘等载体中。口 嵌入式系统本身不具备自举开辟能力，即使设计完成以后用户通常也是不能 对其中的程序功能进行修改的，必须有一套开辟工具? 口环境才干进行开辟。2.4 嵌入式系统的硬件组成在嵌入式系统的基本结构中，应包括CPU、存储器和输入/输出三大组成部份。CPU嵌入式系统中的CPU往往是RISC （简约指令集计算机）结构的，采用流水线技术， 带有高速缓存，普通都不采用微程序。与ClSC （复杂指令集计算机）结构相比，在同样 的集成规模下，RlSC的CPU内核在芯片上占的面积要小的多，这样就可以将一些外围模 块集成在同一块芯片上。同时，RISC结构也有利于减小芯片的尺寸和功耗。对于嵌入式 系统，这些都是很故意义的。而且，由于结构简单，RISC芯片的开辟成本和生产成本也 比CISC芯片低，对于一些特殊用途的专用芯片，这无疑也是很重要的。最后，对于实时 应用，RISC指令具有均匀划一并且较小的执行长度，因此有利于中断延迟的可预测性， 并且还有利于缩短中断延迟。在嵌入式系统中，倾向于采用分别用于程序和数据的两个存 储器、两条总线的系统结构，称为"哈佛结构（HarvardArchitecture ）” o在哈佛结构 中，即使数据总线（数据内存）被占用，CPU也能继续从程序内存中取指令并加以执行， 这就可以在CPU操作和外设的DMA操作之间引入某种并行度，从而提高系统的效率。 此外，使用哈佛结构还可以保证流水线工作的连续性。普通而言，嵌入式系统中采用的 CPU可以分成四类：1、微控制器或者SoC ,这是最为典型的。常用的有基于PowerPC ( PowerPC是一 种RISC架构的CPU ,其基本的设计源自IBM的POWER( Performance Optimized With Enhanced RISC的缩写)架构。内核的芯片，基于ARM ( ARM ( Advanced RISCMaChineS)是微处理器行业的一家知名企业，设计了大量高性能、便宜、耗能低的RISC(精简指令集计算机)处理器、相关技术及软件。技术具有性能高、成本低和能耗省的特点。内核的芯片，还有各种基于SPARC和MIPS内核的微控制器芯片。 这些内核大都是RISC的,无也有CISC的芯片,如传统的Intel 8051等。2、由内核或者类似内核构成的、体积和功耗都匕徽小的RISC微处理器芯片。3、流行的CISC结构CPU芯片的"挪移版"，这些芯片本来是用于笔记本电脑的， 体积和功耗都比较小，所以也常用于嵌入式系统。4、普通的CPU芯片。此类CPU有CISC的，如Pentium ,也有RISC的,如 PowerPC0存储器由于嵌入式系统普通都不采用磁盘，其操作系统和应用软件的映象以及必要的数据都 必须存储在某种"不挥发"(即断电后内容不会丢失)的内存中。所以，与通用计算机相 比，嵌入式系统往往配备更多的不挥发存储器。近代基于半导体技术的不挥发存储器都是 只读或者接近于只读的，所以普通泛称为"只读存储器"，即ROM ,其中主要有掩膜式ROM、 可编程ROM ( PROM )、可擦除ROM ( EPROM )和闪存(Flash Memory). 在现有 的技术条件下，闪存是最理想的不挥发存储器，可以对它在正常的工作电压和电流下进行 擦除和重写(但是对闪存的写入比读出要慢的多)，这样就可以实现在线软件更新。此外， 近年来闪存芯片的容量增长很快而价格则大幅下降。所以，现在的嵌入式系统中普通都采 用闪存。由于迄今为止的不挥发存储器要末不能在线写入，或者写入的速度很慢、很麻烦，因 而系统中还必须有RAM ,即"随即存取存储器"。按工作机理的不同，RAM存储器可以 分为两种。一种是常规的"动态"RAM ,即DRAM ,对DRAM必须动态的、周期性的 加以刷新。另一种是"静态RAMw ,即SRAM , SRAM不需要刷新，速度也匕瞰快，但 价格比较昂贵。此外，由于嵌入式系统中普通没有磁盘，需要常规意义上的文件系统时就 得以RAM为载体建立文件系统。RAM Disk是一种常用的实现基于RAM的文件系统的 技术，可以用一块RAM空间来摹拟一个逻辑磁盘，并在此基础上利用原来以磁盘为载体 的文件系统的高层代码。外围芯片与总线接口严格说来，嵌入式系统中使用的外围芯片都是有针对性的，是面向特定应用或者特定 行业的，但大致上还是可以分成两种。一种是比较通用的芯片，例如常用的A/D、D/A 转换芯片，Ethemet网络接口芯片等等。另一种则是特制的、专用的芯片。专用外围芯 片普通都是一些专为特定应用而开辟和生产的专用集成电路，即ASIC （专用集成电路） ,其中又可分为掩膜式ASICx可编程逻辑器件PLDx现场可编程门阵列FPGA等。根 据具体应用和规模的不同，有些嵌入式系统需要采用外设总线，有些则不需要。普通而言， PQ总线是目前采用最多的外设总线，但是在嵌入式系统中采用的大多是一种变形的、经 过改进的PQ总线，称为紧凑PQ总线，缩写为cPCIo这种总线主要是为需要在工业环 境下长期不断运行的设备而设计的，有其自己的标准。在逻辑上，CPQ总线是PCl总线 的扩充，其基本部份与PcI总线是一致的，为PQ总线开辟的驱动程序不加修改就可用于 CPQ总线。二者的不同之处主要在物理上。另一种常用的外设总线称为CardBUS ,就是 笔记本电脑上用于Modem卡等外设的插槽。插在CardBus上的接口卡通称为PCMCIA 卡，所以这种总线又称为PCMCIA总线。2.5嵌入式操作系统用于嵌入式计算机的操作系统称为嵌入式操作系统。与常规操作系统相比，嵌入式操 作系统有以下的特点：对嵌入式操作系统往往有实时要求；许多嵌入式操作系统是微内核 结构的；许多嵌入视作系统不采用存储管理技术，甚至不划分系统空间和用户空间；可 移植性十分重要。从商业的角度看，嵌入式操作系统可以分为两种：商用嵌入式操作系统 和公开源码的嵌入式操作系统。以下介绍几种有代表性的嵌入式操作系统。 VxWorks美国WindRiVer公司的产品。这是一个典型的嵌入式操作系统，所有进程的代码与 内核的代码静态的连接在一起（也可以动态装入），并且在同一个空间中运行。其主要特 点有：可剥夺进程调度；基本上为不带存储器管理部件的处理器设计；对网络支持相当全 面；"微内核加静态库”的结构；富有特色的人机界面。QNX加拿大QNX Software System公司的产品。这是一个典型的类似于MACH的微内 核操作系统，采用"微内核加服务进程"的结构，除内核外还包括进程管理进程、文件系 统管理进程、设备管理进程和网络管理进程。PSOS原来是美国Integrated System公司的产品，后来该公司被WindRiver公司收购。 从结构上看，这是一个比较接近一体化内核的微内核。Windows CEMicrosoft推出的微内核结构的操作系统。主要特点有：采用页式存储管理，并且采 用页面换入技术；进程调度是基于优先级的可剥夺调度；不支持嵌套中断；图形用户界面； 可以方便的移植Windows操作系统上的应用软件。*COS最小的操作系统内核之一，主要用ANSI C语言编写，源代码有逐行注释，可读性好, 并且稳定性和可靠性有保障。Mach由卡耐基梅隆大学研制的微内核操作系统，源代码公开并在很长一段时间里对后来的 微内核操作系统有着重要的影响。 RTLinux一个特殊的Linux变种。其研制者们开辟了一个很小的微内核，然后把整个Linux操 作系统作为这个微内核上运行的一个进程，而原来就在Linux上运行的进程则变成这个大 进程内部的二级进程。在实际的应用中，实时性要求很高的进程直接在微内核上运行,并 且有着比Linux更高的优先级。在RTLinux的影响下,又浮现了一些类似但有所不同（一 定程度上是为了避开专利）的变种,主要有RTAL ADEOS等。在后面的章节中，我们也 将对RTAI做一些讨论。图2-4 : AP硬件平台结构MPC860处理器是Motorola推出的PowerQUICCTM家族中被广泛使用的一款通讯处 理器。它采用嵌入式处理器内核和通信处理器模块(CPM )的双处理器结构，内部集成为 了微处理器和一些控制领域的常用外围组件，特殊合用于通信产品。通信处理模块支持四 个 串行通信控制器(SCC,Serial Communication Controller),而实际上它有八个串行 通 道：四个SCC ,两个串行管理控制器(SMCfSeriaI Management Channels )、一个 串 行外围接口电路(SPIfSeriaIPeripheraI Interface )和一y) I2C( Inter-Integrated Circuit)接口。由于CPM分担了嵌入式PowerPC核的外围工作任务，这种双处理器体 系结构功耗要低于传统结构的处理器。第二部份：AP维修操作部份本操手册作合用于H3C AP设备所有机型的维修与检测工作-如何在瘦模式下注册AP设备：1 .先将AP设备接入-48DC电源，按照测啊境示意图将设备连接好，待主板与射频板上的信号灯同 步后则AP设备已正常启动。2 .打开串口调试工具登录到WX6108E AC设备上,当AP正常开机后AC通过DHCP服务功能会自 动给AP下发TIP地址，IP地址段由AC上的地址池决定，若AP正常上线，在AC上能自动获 取到AP的IP地址和MAC地址信息如：<AC1>%0ct 12 06:53:11:426 2022 ACl DHCPSD/5/DHCPS_ALLOCATEJP: DHCP server information:Server IP = , DHCP client IP = , DHCP client hardware address = 3ce5-a6c9-7de0, DHCP client lease = 86400.此时AC给AP分配的IP地址为，从AC上，输入登录密码：h3c叩admin,蚓桀到APJJ髓命令 查询AP的信息通过命令可获取的信息有，设备型号、SeriaI-IDx软件版本等信息.<WA1208E-GP>dis wlan apDisplay AP ProfileModel Number SeriaI-ID:WA1208E-GPAP Address H/W Version S/W Version Boot Version ModeDevice State:210235A32M007C001210:FE80:3EE5:A6FF:FEC9:7DE0:Ver.A:V100R001B71D019（4）:3.08:Split Mac Mode:Zero configuration stateradio 1channel 1service-template 1（调用服务配置模块）3退出AP登录页面，返回到AC上，对AP设备进行注册如下： wlan ap ceshil model WA1208E-GP （根据 AP 型号选择）serial-id 210235A42VB0 （序列号到 AP 上去获得）（调用射频配置模块）（调用通道配置模块）（授权）radio enable对设备进行注册后，在AC上会自动弹出AP设备的S/N、软件版本号、AP名称AC会与AP进行版本核对，若版本不T , AC会自般 AP下发软件版本 ACl-wlan-ap-asdfsagImage download in progress for AP asdfsag.#Oct 12 08:34:22:195 2022 ACl LWPS4Download Image Successfully: Download ImageSuccessfully:Serial Id:210235A32M007C001210 AP Nameiasdfsag IP:Version:V100R001B71D019二、测试AP设备的无线信号强度。在带有无线网卡的PC机上运行inSSIDer 2.0软件杳看AP的信号强度，以确定AP设备无线发射能 力，如图2-1:AP信号强度表。在此处查看信号强度(7B时，则认为该AP未正常工作,PA有可能损坏。并查看无线信号曲线图，若曲测结果PVU图2-2: AP无线信号曲线走势图在此处查看信号曲线图二、H3C中功放模块的检测与维修，采用信号源+频谱仪进行测试，链接方式如图3-1:1.链接AP天线到频谱仪RF接口，并加电启动AP2.按下前面板setting按钮，设置以下参数Frequency:2.4GHzSpan:300MHzRBW:10.0KHzVbw:IKHz3 .在频谱仪捕获到如下频谱信号如图3-2.图3-2 :频谱仪上所捕获的AP信号江西通信产业服务有限公司物流分公司 肖光普
