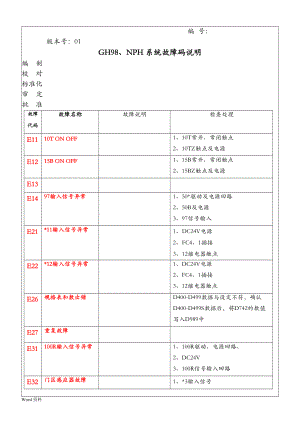

    - 编 号: 版本号:01GH98、NPH系统故障码说明编 制 校 对 标准化 审 定 批 准 故障代码故障名称故障说明检查处理E1110T ON OFF1、10T常开、常闭触点2、10TZ触点及电源E1215B ON OFF1、15B常开、常闭触点2、15BZ触点及电源E13E1497输入信号异常1、50*驱动及电源回路2、50B及电源3、97信号输入E21*11输入信号异常1、 DC24V电源2、 FC4、1插接3、 12继电器触点E22*12输入信号异常1、DC24V电源2、FC4、1插接3、12继电器触点E26规格表和数出错D400-D499数据与设定不符,确认D400-D499S数据后,将D742的数值写入D989中E27重复故障E31100R输入信号异常1、100R驱动、电源回路、2、DC24V3、100R信号输入回路E32门区感应器故障1、 *3输入信号2、 是否有空转E33变频器异常运行1、 变频器Y3-PCJ机*6接线2、 变频器116数值应为01003、 变频器输入FWD不运行应为OFFE35厅、轿门动作不一致-1、开、关门限位开关2、厅、轿门锁开关及其信号输入回路E36变频器运行故障同E33,变频器参数111、112、113数值应为0506、0708、09E37电梯逆转旋编方向信号及接线,向上运行*1为 OFF、*0为ON,向下运行*1为 ON、*0为OFF、E40零速不一致-1、变频器输出Y1-PC*4接线2、旋编A、B相接线3、 分频板、旋编更换E41低速超速1、 低速运行变频器输入*1为OFF、*2为OFF、*3为ON,变频器参数111为0506、112为0708、113为09、2、 长距离运行到匀速时D6100是否稳定,判断旋编。E4250* ON OFF故障1、50*驱动及电源DC24V,2、50B驱动及电源DC48V,3、50B信号输入回路E43变频器控制回路失电1、 变频器输出Y1、Y2到PC*4、*5接线,运行前Y1为OFF、Y2为ON,运行后Y1、Y2为ON,2、 变频器参数115为0406、71为7.0%、65为8,RO、TO电压为380正负10%E44*11动作超时1、11继电器驱动、电源DC24V2、11信号输入回路E45*12动作超时1、12继电器驱动、电源DC24V2、12信号输入回路E46速度低故障1.变频器参数111为0506、112为0708、2.变频器输入中速*1为ON、*2为OFF、*3为ON3.高速*1为ON、*2为ON、*3为ONE50高速超速1、 PC存放器D483数据是否与规格表一致2、 检查旋遍E51启动速度控制异常1.变频器参数111为0506、112为0708、2.变频器输入中速*1为ON、*2为OFF、*3为ON3.高速*1为ON、*2为ON、*3为ON4.变频器REV、FWD、*1、*2、*3的信号输入回路及端子接触情况E52瞬时停电1、 *40、*6信号输入2、 50*驱动电源DC24V3、 50B驱动电源DC48V4、 供电情况E53运行速度偏差1、 PC机*5信号输入回路2、 变频器参数115应为0406,71应为7.0%3、 抱闸是否正常翻开E55中速超速1、变频器输入中速*1为ON、*2为OFF、*3为ON3、 PC机D486、D456参数与规格表是否一致4、 111应为0506,112应为07085、 旋编信号是否正常、有无干扰E56微动平层超速1、微动运行*1 OFF、*2 ON、*3 OFF2、PC机D491、D456参数与规格表是否一致3、变频器参数111为0506,112为0708E57微动平层运行距离异常微动平层感应器信号输入回路E60层高表和数出错重做层高E61同步位置出错停电后是否盘车,*3信号输入回路E62层楼位置出错1、 *3信号输入回路2、 91D、91U强减回路3、 旋编确认、重写层高E63端站位置出错1、 强减开关及信号输入回路2、 *31、*3信号输入回路E64端站减速控制异常1、D460、D468是否与规格表一致2、91U、91D、92U、92D驱动与输入3、强减开关回路及动作情况E70变频器故障报警检出1、 PC端子*7到变频器故障信号输出RYA间接线2、 变频器参数116应为01003、 变频器故障E71变频门机故障E73门区运行故障E75通讯检出故障E76爬行时间异常1、 PC存放器D312、D313、D333、D334减速距离数据应与规格表一致2、 重新进展层高测定E77自救检出E80运行中门锁断开门锁输入信号E81检修状态异常43GA信号*12为ON,43GC信号*13为OFF时检出1、43GA、43GC驱动及电源回路2、43GA、43GC信号输入回路E82微动平层超时1、100R电源、驱动回路DC24V3、 微动时变频器*1为OFF、*2为ON、*3为OFF3、微动感应器信号*27、*30输入情况E83平安回路故障检出1、50驱动及电源回路DC48V2、50信号输入*37状态及相关回路E84微动平层启动故障微动时*27或*30应ON1、 极限开关信号输入2、 11Z、12Z驱动及信号输入3、 正常时11Z信号*36应ON,12Z信号*35应ONE85变频器速度一致信号异常变频器速度一致信号输入*5状态及信号输入,变频器参数115应为0406,71应为7.0%E86开门超时门机械及开门限位开关E87关门超时门机械及关门限位开关变频器OC过电流1、U、V、W是否对地及相间短路 2、旋转编码器脉冲参数172应为10243、旋转编码器是否损坏 以上正常则变频器损坏DCF熔断器短路U、V、W是否对地及相间短路 是 检查维修 否 R、S、T和U、V、W相互接错 是 变频器损坏 否 变频器IGBT损坏OV过电流电源电压是否正常 是 U、V、W是否相间或对地短路 是 检查维修 否 制动电阻到变频器阻值及接线 是 更换维修 否 变频器故障LU欠电压变频器参数33是否为1. 否 设置为1 是 变频器故障记录中直流回路电压 否 变频器故障OH1变频器过热散热片OH3变频器过热 负载是否过大 是 减小负载环境温度在规定围 否 降温 否 环境温度在规定围 否 降温 是 变频风扇正常. 否 更换风扇 是 变频风扇正常. 否 更换风扇 是 通风道是否堵塞 否 变频器故障 是 通风道是否堵塞 否 变频器故障OH4电机过热1、工作环境是否过热降温 2、负载过大减小负载3、热敏电阻改用8、10两端子OH4是否再出现, 否 原热敏电阻损坏,继续使用备用 是 变频器故障OL电机过载OLU变频器过载变频器参数31、32是否和出厂默认值一致 否 修改参数OL 电机过热 接 是 负载过大 是 减小负载 否 变频器故障OS超速变频器脉冲参数172数值是否为1024 否 修改参数 是 旋转编码器脉冲信号是否正常 否 检查接线,信号干扰 是 变频器故障PG旋转编码器异常变频器旋编接口卡是否结实 否 检查 结实安装在主板上是 旋编信号输入回路可靠导通 否 对断开或松脱局部进展维修 是 旋编输入信号是否正常 否 更换旋编是 变频器故障NRB热敏电阻断线变频器温度探测端子THC到TH1的回路是否断线 是 检查使线路导通 否 电机热敏电阻改接8、10端子, NRB再次出现 是 变频器故障. z.
