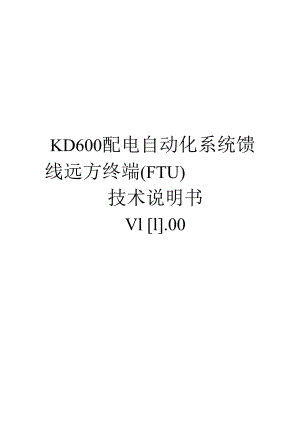

KD600配电自动化系统馈 线远方终端(FTU)技术说明书Vl l.00KD600配电自动化系统馈线远方终端（FTU）技术说明书青岛科电电气有限公司目录一、概述二、主要性能特点：三、引用标准四、主要技术指标五、主要功能六、硬件结构七、显示操作1.1.八、端子图本说明书仅合用于KD600配电自动化系统馈线远方终端。请 子细阅读本说明书，并按照说明书的规定调整、测试和操作。如 有随机资料，请以随机资料为准。一、概述KD600配电自动化系统远方终端是按照配网自动化的需求，配电网自动化系统，实 现35kV以下配变变电站、开闭所、开关房等电压、电流、开关状态、温度等的实时采 集、上送以及对开关的远程分合控制。它结合中国配电网的运行状况，吸收了国际上配 网自动化的先进技术和青岛科电电气公司多年从事配网自动化的工作经验开辟而成。KD600配电自动化系统远方终端采用高性能32位的ARM微处理器、嵌入式实时操 作系统，全部采用工业级器件，具有功能强大，处理速度快，运行稳定可靠等优点。装 置采用插箱结构，模块组态灵便，扩展方便，能够实现各种监控容量的配置要求，最大 限度地满足用户的实际需求。KD600配电自动化系统远方终端提供双以太网通讯方式，同时具备2路RS485串行 通讯方式，并且可扩展配置GPRS通讯方式，该装置与主站配合，完成对多条配电路线 的各种监控功能、DA功能。二、主要性能特点：采用ARM硬件平台的实时多任务嵌入式操作系统。插板式结构，功能插板种类丰富，组态配置灵便，支持插件热插拔功能。与外联系的部份均采用信号隔离措施如，电源隔离、电磁隔离、光电隔离等, 以提高装置的抗干扰能力。全面的自检、互检及错误报警功能支持远程维护，可远程查看运行数据、上下装程序和参数安全可靠的遥控输出控制，采用了多项防误"动''技术：节点反校、长密码锁控制、负 电压驱动技术。主体器件采用高可靠性工业级器件，采用自动监测、补偿技术提高硬件电路稳定 性、可靠性。满足IEC610（M-IV（最严酷等级）电磁兼容要求。工业级产品，宽温度范围（-40C-+75C）,防磁、防震、防潮、防雷，合用于户外恶劣 环境。三、引用标准标准号标准名称GB/T 17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验UB/1 1 /GZO.ZGRzT 176o6 1电磁兼容试验和测量技术 静电放电抗扰度试验RT电磁兼容试验和测量技术抗扰度试验总论电工电子产品环境试验U13/1 1 /020.3CRZT 176)6 X电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验GBZT 17626.10电磁兼容试验和测量技术 工频磁场的抗扰度试验电磁兼容试验和测量技术阻尼振荡磁场的抗扰度试验GB/T 17626.11GB/T 4208电磁兼容试验和测量技术 电压暂降、短时中断和电压变化 抗扰度试验GB/T 13729外壳防护等级（IP代码）GB/T 5096远动终端设备GB 7251.5电子设备用机电件基本试验规程及测量方法DLZT 6371997低压成套开关设备和控制设备第五部份：对户外公共场所 的成套设备一动力配电网用电缆分线箱（CDCs ）的特殊要求DLZT 721阀控式密封铅酸蓄电池定货技术条件DL/T 634.5101配电网自动化系统远方终端远动设备及系统第5101部份：传输规约基本远动任务配套标准号标准名称标准DITT 634.5104远动设备及系统第5-104部份：传输规约采用标准传输协议 子集的IEC60870-5-101网络访问DL/T814配电自动化系统功能规范Q/GDW 328配电自动化技术导则DL/T 6451997多功能电能表数据传输规约DL/T 6452022多功能电能表通信协议四、主要技术指标a.额定数据交流电压：IoOV或者1（X½V或者220V或者380V或者5V交流电流：5A或者IA频率：50Hz60Hz直流工作电源：24V（支持220VIlOV,定货需要说明）数字系统工作电压：5V,允许偏差：÷0.15V继电器回路工作电压：24V,允许偏差：+2Vb.功耗交流电压回路：Un=60V/100V/220V,每相不大于IVA交流电流回路：In=5A,每相不大于IVAIn=IA,每相不大于0.5VA直流电源回路：不大于15Wc.遥测量计量等级：0.5级d.遥信量分辨率：小于2mse.装置出口接点和信号接点如为单接点时，最大允许接通功率为150W或者250VA,最 大允许长期接通电流5A,多付接点并联时,接通功率和电流可以适当提高。f.通讯采用双以太网接口或者采用485接口可选，规约为部版101或者部版104可选g.允许环境温度：设备正常工作温度：-40°C+80°C,液晶正常工作温度为：20+55h.抗干扰性能抗高频电气干扰性能符合国标GB6162的有关规定抗辐射电磁场干扰性能符合国标GB“14598严酷等级为IV级的规定抗快速瞬变干扰性能符合国标GB“14598严酷等级为IV级的规定装置能承受IEC-255-22-2规定的严酷等级为IV级的静电放电试验i.装置绝缘耐压、耐湿热、抗振动、抗冲击、抗碰撞性能符合国际GB726187五、主要功能1 .测量功能（标准2个回路摹拟量输入） 线电压 Uab、Ube、Uca 相电压Ua、Ub、Uc 零序电流31。、零序电压3U0 相电流（保护、测量）la、lb、IC 实时相位角计算，逆相序检测功能。 三相有功功率、三相无功功率 脉冲电度量、积分电度量 频率、功率因数 开关动作次数 温度测量. 谐波分量计算，三相不平衡度分析计算。2 .遥信（16路开入） 交流失电 电池电压低，电池活化中 远方操作闭锁 双位遥信处理 开关合位，手跳信号 闭锁重合闸 通用遥信或者变压器的本体信号 外部事故、故障告警信号，如三段过流告警 装置内部自检故障告警信号 保护动作出口信号 其它装置状态信号3 .遥控（4路开出）跳闸合闸遥控活化电池4 .监控 后备电源电压监测，低压告警，可进行均充、浮充控制，电池活化控制。 PT断线检测 事件记录 大容量NANDFLASH,历史数据存储。 自诊断功能，出错告警，异常记录存储，异常自复位。遥控、遥测、遥信远方及本地操作接收主站对时命令5.通讯规约、接口2 路 RS232/RS485 （可选择）IEC870-5-101, RS232/RS485DNP3.0及其它远动规约,RS232/RS485IEC870-5-104,以太网六、硬件结构6.1.安装图用螺栓或者固定带将智能控制箱安装在电杆上，并通过控制电缆使其与断路器连接, 智能控制箱必须做好接地连接，如图1。图1安装方法62装置结构图装置整体分量：38kg装置整体尺寸：600 X 380 X 210 （mm）外壳防护等级：符合GB/T4028规定的1P54级装置配套电缆：8-20米（定货时说明）遥测板遥信板CPU板遥控板电源板整修图存在差异的情况，请以装箱内说明书为准。"点4则型是功能存在差异，若浮现本 学模块坊能注：E6.3CPU板CPU板是主处理模块板，所有的数据处理都位于该单板上:大存储容量NANDnaSh,具有历史数据存储功能。 2个RS232通讯口（232或者485可选择），波特率300115200可设置。*2个RJ45网络接口板载温度采集器件，可以监控模块温度，精度是0.5度，测量范围是：-55 °C+125°C遥测板处理多达12个标准的摹拟输入量，每周期采样64次，并且处理标准摹拟量 的计算。摹拟输入可组态。12个摹拟输入可以分成4组，每组3个输入。每组 承担一路馈线的电压或者电流输入。每组的3个输入代表一路馈线的3相。这样具有12路摹拟量输入可以控制2路馈线（每路馈线有各自的三相PT与CT） 可测量 Ua、Ub、Uc、Uab、Uac、Ube、UO、la、lb、Ie、10、P、Q、CoS 等 量，可根据用户需要设定。 电压、电流精度0.2级；有功、无功精度0.5级。 谐波分析测量，三相不平衡度的分析计算。遥信板处理16个可组态状态输入量（24V标定值）：事件顺序、状态或者脉冲累存器 的改变。 SOE的分辨率为ImSo 可供用户选择的虚拟遥信的数量是10路（如过流、电压检测等）软件防抖时间l-65535ms可设。遥控板 可控制8个独立的输出量 遥控继电器的触点容量：AC250V. 10A； DC30V, IOAo 继电器吸合反应时间最大是15毫秒，分开反应时间最大是10毫秒。操作次数大于200, OOO次；人机交互部件（选配）人机交互部件是装置与外界进行信息交互的主要部件，采用LCD液晶显示屏，中 文视窗界面，操作键盘灵便方便。人机交互部件可选配，其工作温度范围受一定限制，见技术参数表。若不配置人机 交互部件，可以通过笔记本、调试软件通过串口对装置进行设置、查询。 装置正常运行时，循环显示当前测量值、压板状态、时间、典型遥信等用户关 注的信息，在运行异常或者保护动作时主动显示事件报文，并点亮指示灯。 可设置系统信息，如修改当前时间、修改密码等。 可查询、整定定值，切换定值区。 可设置、查询电度量。 查看事故报告和SoE报告，清除历史记录。 可设置一次侧PT、CT变比、地址等。 可设置有功电能脉冲比率和无功电能脉冲比率。 可投、切压板，发跳、合闸命令。 查询软件版本信息。七、操作7.1、电池操作7.1.1端子定义*子名称定义*子名林定义ACL交流愉入L相H÷自动活化接点正ACN交流榆入N相H-门动活化接点负FG保护接地VC告警输入出V防奴输出正Bl.电池欠用（警俏号出V-他技愉出负BR父源火电I瞥信号幢出B÷电池犊入正AO电池活化状念信号检出B-电池接入负I7.1.2电源指示活化，黄色，电池活化指示，电池活化时亮，否则熄灭；充电，绿色，电池充电指示，交流有电电池充电时亮，交流失电或者电池活化时熄灭；放电，红色，电池放电指示，交流失电电池放电时亮，电池活化时亮，电池充电 及电池放电结束时熄灭。7.1.3 按键功能活化ON,轻触式按键，电池活化手动启动；活化OFF,轻触式按键，电池活化手动退出; 电池ON,轻触式按键，电池手动投入； 电池OFF,轻触式按键，电池手动退出；7.1.4 按键的使用(1)活化按键，按一下活化ON键则电源进入电池活化状态，此时活化、放电指示 灯亮，电池对负载放电，可手动按一下活化OFF键退出电池活化，否则电源自动完成 电池活化。注意：活化键在电源没有接电池或者电池电压低于活化完成点时不起作用。(2)电池按键，在工程调试中还没有交流输入时，按一下电池ON键，则电池投入 为负载供电，此时放电指示灯亮，可手动按电池OFF键2秒后切断电池，或者电池放电 到欠压关断点后自动切断电池；按住电池ON键可以在电池电压低于欠压关断点时，应 急强制电池对负载输出。注意：在交流有电时电池键不起作用；强制输出时间不宜过长，以免损坏电池。7.1.5 电源的使用(1)参见本说明接线示意图正确连接，本电源合用于对414Ah铅酸电池或者 胶体免维护电池进行充电。(2)本电源在输入交流电后即可工作，电源本身对负载输出电流，同时为电池 进行恒流恒压充电，当电池充电完成后，电源自动转为浮充电状态，此时 电源提供浮充电压及电流补充电池的正常自放电；(3)当交流断电时，电池不间断为负载供电，0切换时间，当电池放电至欠压 告警点时，输出电池欠压告警信号，当电池放电低于欠压保护点时，电源 关闭负载输出；(4)当负载需要较大电流，超出电源提供的最大电流时，电源自身保护关断， 负载电流彻底由电池提供，当负载电流小于电源提供的最大电流时，电源 自动启动工作；(5)电池的活化，当电池长期处于浮充电状态，应对电池进行活化以免电池 极板钝化，活化可以由外部CPU控制的继电器把电源的活化端子H+、H- 短接一次(不小于0.5秒，但端子不应长期短接，否则电源将失去自动功能 )电源进入活化状态，电源关闭输出，电池放电，当电池放电至活化完成 点时，电源启动工作向负载供电并为电池充电；活化也可由电源面板按键手动进入，按键手动退出，或者手动进入自动 退出；7.1.6 告警端子的使用告警输出端子为电子结点(见内部原理图)，需在VC端输入+5V+24V直流电 压，在告警时告警结点导通或者截止，告警结点带载能力为0 5mA,告警结点压降为 0.10.5V。告警结点对电源输入、输出、机壳、保护地绝缘强度为2000VaC电压，绝缘 电阻不小于IOO M7.2、面板指示灯说明灯常亮灯常灭运行指示灯工作状态正常未上电或者装置故障保护指示灯有保护出n没有保护出11告警1指示灯有系统告警事件发生，如：过负荷告警、无系统告警事件发生断线告警、零流告警、接地告警等等。告警2指示灯有装置本体告警事件发生，如：开出错、定 值错、压板错、采样错、运行参数错等等。无装置本体告警事件发生过流I段指示灯有过流I段出口或者过流I段正向出口无过流I段出口和过流I段正向出口过流段指示灯有过流II段出口或者过流II段正向出口无过流H段出口和过流II段正向出口过流In段指示灯有过流In段出口或者过流In段正向出口无过流In段出口和过流In段正向出口重合闭锁指示灯重合次数达到设定次数或者存在闭锁重合闸 开入或者重合软压板未投重合次数未达到设定次数且重合软压板 投入且无闭锁重合闸开入重合出口指示灯有重合出口或者合闸开出传动无重合出口和合闸开出传动系统保护出口指示灯系统保护出口（出口后未复归）无系统保护出口接地告警指示灯有接地告警无接地告警八、PT接线示意图交流电压采用角型接法时外部接线示意图 功率用两瓦计法计算。示意如下：开关为分段开关时：说明：上图所示只是分段开关角型接线的一种方法。另一种接线方法是两路电压都取自电源侧。实 际中可根据现场的情况进行接线。开关为联络开关时：交流电压采用星型接法时外部接线示意囱 开关为分段开关时：说明：上图所示只是分段开关星型接线的一种方法。 开关为联络开关时：九、系统调试通过KD600前面板的调试通讯口,将KD600与PC机相连可以通过PC机对KD600 进行调试。调试步骤：第1步：制作串口线串口线制作方法如下：准备一个DB9（针）、DB9的2、3、5分别与Cc）MM2的TX、RX、GND相连。其 余线不需要连接。第2步：与PC机连接将制作好的串口线将PC机与KD6000相连，通过超级终端即可对KD600进行调试。AVA-9与PC机间通讯模式波特率115200bps校验方式无校验数据位8住手位十、端子图YC2YClCRJ。或合 。豪谎保沪 0” 00饿 。过夜3 案鼾 。幡地告警 微粉 。迄甘I 。运行Z OACT2 OlCTlB BCOMMl FiA)I IrwrxYKPOWER8VPXlIfKl-COMJA+UA+IOQVKlCF为UA-UA-VxlWQ COMUB+UB+/X5ZIQCF FlO 地 蝌千TGOJB-UB-“X5TQ.eftMUC÷UC+，笫WQCVXBmoJC-UC-VK40M!04VVTC4.CCHG：HG/X9体口A+IA÷SfXlO¥10-COMAA-.匚，比】mjqB+(B÷VX12VTQi-EOMRIBjZyBIC+IC÷fX¼VK7C0M*X15eC-IC-皿)reVKB-OWCB-COMWOWWCB-C¾0)
