MD204Lv4使用手册_3版麦孚变频器手册.docx

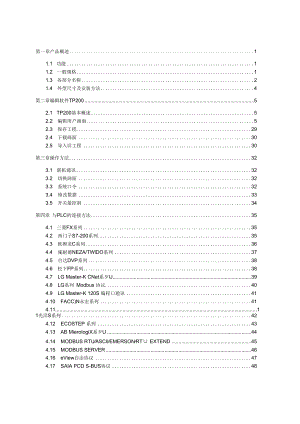

第一章产品概述11.1 功能11.2 一般规格11.3 各部分名称21.4 外型尺寸及安装方法4第二章编辑软件TP20052.1 TP200基本概述52.2 编辑用户画面52.3 保存工程292.4 下载画面302.5 导入旧工程30第三章操作方法323.1 联机通讯323.2 切换画面323.3 系统口令323.4 修改数据333.5 开关量控制34第四章 与PLC的连接方法354.1 三菱FX系列354.2 西门子S7-200系列354.3 欧姆龙C系列364.4 施耐德NEZA/TWlDO系列374.5 台达DVP系列384.6 松下FP系列384.7 LG Master-K CNet系歹IJ394.8 LG系列 Modbus 协议404.9 LG Master-K 120S 编程口通讯414.10 FACC)N永宏系列414.11 11光洋S系列424.12 ECOSTEP 系列434.13 AB MieroIogiX系歹U444.14 MODBUS RTUASCIIEMERSONRT EXTEND454.15 MODBUS SERVER464.16 eView自由协议474.17 SAIA PCD S-BUS协议484.18 VIGOR PLC494.19 EMERSON EC20 系列PLC494.20 KEYENCE KV系列PLC50eView TP200 V4.0.0 组态软件ReIeaSe Note51附录1：自由协议文档56附录2：其它注意事项58第一章产品概述1-1功能MD204L是一个小型的人机界面，主要与各类PLC （或带通信口的智能控制器）配合使用， 以文字或指示灯等形式监视、修改PLC内部寄存器或继电器的数值及状态，从而使操作人员能 够自如地控制机器设备。MD204L可编程文本显示器有以下特点： 通过编辑软件TP200在计算机上制作画面，自由输入汉字及设定PLC地址，使用串 口通讯下载画面 通讯协议和画面数据一同下载到显示器，无须PLC编写通讯程序 对应机种广泛，包括，西门子、三菱、欧姆龙、松下、施耐德、永宏、LG、台达、AB 等主流PLC,包括Modbus RTU、自由通讯等通用协议，以及应用于KINCO伺服驱动的 ECOSTEP 协议 具有密码保护功能 具有报警列表功能，逐行实时显示当前报警信息 具有可选的具有时钟模块的型号，可以提供实时时钟 20个按键可被定义成功能键，有数值输入小键盘，操作简单，可替代部分控制柜上机 械按键 自由选择通讯方式，RS232/RS422/RS485任选 带背景光STN液晶显示，可显示24个英文字符x4行，即12个汉字4行 显示器前表面符合IP65构造，防水、防油1.2 一般规格电气规格警告！如果输入电压超出范围或正负极错接，将可能损坏产品。输入电压DC12V-DC24V功耗低于 4W (TYP2.0W)允许瞬时停电小于20ms耐电压AC1 OOOV-IOmA1分钟（信号与地间）绝缘阻抗DC500V-约 10M（信号与地间）环境条件操作温度050°C保存温度-o-6or环境湿度20-85% （无凝露）耐振动1025Hz（X,Y,Z 方向各 30 分钟 2G）抗干扰电压噪声：10OOVp-p周围空气无腐蚀性气体保护结构符合IP65F1.3 各部分名称MD204L的正面除液晶显示窗之外，还有20个薄膜开关按键,触摸手感好、使用寿命长、安全 可靠。所有的20个按键除了具备基本功能外，还能被设定成特殊功能按键，直接完成画面跳转，开 关量设定等功能。MD204L可编程文本显示器的前面板如下图：所有20个按键都能被用户定义成特定功能。如Bit置位、Bit复位、画面跳转等。如果未定义 成特殊功能则只能执行基本功能。基本功能包括设定寄存器数值、初始画面笈位、前页后页画面跳 转。功能按键的基本功能如下表:按键基本功能ESC不论显示器处于显示任何画面，一旦按此键，返回系统初始画面。系统初 始画面由用户设计画面时指定（缺省值为1号画面，。号画面禁用）。一般将 系统初始画面设置成主菜单或使用频度最高的画面。alm一旦按此键,返回系统自动切换到定义的报警信息画面，也可定义为功能按 键使用。T修改寄存器数据时，左移被修改的数据位，即闪烁显示数字左移一位.修改寄存器数据时，右移被修改的数据位，即闪烁显示数字右移一位.将画面翻转到前页，前页画面号由用户在画面德度中指定（缺省值为当前画 面号-1）如果在数据设定状态，被修改的数字位加1,递增范围：0>9>0U将画面翻转到次页，次页画面号由用户在画面属性中指定（缺省值为当前画 面号+1）如果在数据设定状态，被修改的数字位减1,递减范围：9->0->9SET按此键开始修改寄存器数值，当前正在被修改的寄存器窗反色显示，其中 被修改的位数闪烁显示。如果当前画面没有寄存器设定窗部件，则执行一 次空操作。在按ENT键之前再按一次SET键，则当前修改操作被取消， 并继续修改下一个数据寄存器。注意：SEr键设定寄存器具有最高优先级，不能被用户功能键定义所屏蔽。ENT用户使用了加密功能的情况下，按此键弹出口令设定画面。在寄存器设定状态下，将修改后的数据写入寄存器，并继续修改下一个数 据寄存器。当前画面的最后一个寄存器被修改后，退出修改寄存器状态。注意：按键的基本功能如果与用户定义的功能键冲突，除SET键外，基本功能都将被屏蔽。SET 键在执行设定寄存器这一基本功能时，具有最高的优先级。因此，如果画面上存在寄存器设定功能， 请不要再定义SET键用于其它功能。MD204L的侧面装有电源端子，通讯插座及对比度调整电位器产品背面的左侧为外接DC电源端子和9针D型公座的通讯端口，RS232、RS485和RS422 通讯端口都是置于9针D型插座中，下载画面数据时，使用通讯电缆MD2-PC将MD204L的9芯 通讯口和个人计算机的9芯通讯口连接起来，和PLC通讯时，根据PLC机型确定通讯口连接方式 （在组态软件中设定）。调试当中，如果发现液晶屏对比度不合适，可以用小尺寸螺丝刀旋转产品背面右侧的对比度调 节电位器，直到对比度达到合适程度为止。MD2O4L显示屏自带LED背景光灯，只要有按键操作，背景光打开。持续3分钟以上没有任何 键按下，背景光自动熄灭。（缺省设置）MD204L串行通讯口引脚定义号：引脚号定义1TD+2RXD3TXD4NC5GND6TD-7RTS8RD-9RD+MD2-PC连线图:RXD22RXDXTXD33TXDRTS77CTSGND55GNDMD204L （9PIN 母头）计算机（9PlN母头）1.4 外型尺寸及安装方法MD204L实物尺寸：172x95x30 （单位安装孔尺寸：86mm165mmMD204L出厂随机配备4个铁制安装螺钉，显示器的背部外壳的上下侧面各有两个方形固定孔， 使用安装螺钉将显示器紧密固定在控制柜安装孔上。装配步骤如下： 参照上图尺寸，在控制柜的面板上开一个矩形安装孔； 将显示器底部插入控制柜的安装孔； 将安装螺钉嵌入显示器侧面固定孔并旋紧螺丝； 用通讯电缆连接显示器及PLC通讯口，通讯电缆可由厂家提供或用户根据连接图自己加 工，接入24V直流电源开始工作。第二章编辑软件TP2002.1 TP200基本概述TP200 V4.0.0是可编程文本显示器MD204L V4专用的组态软件，运行于WINDOWS 98/2000/xp之下。该软件使用方便，简洁易学，能直接输入中英文字符。2.1.1 关于工程和画面用户针对某项目制作的画面都保存在一个工程之中，工程的基本要素是画面。每一幅画面完成 一些特定功能，通过设计可以实现不同画面之间自由跳转。由所有画面组成的集合，就是设计人员 开发完成的应用工程文件。2.1.2 画面内容打开工程后，用户就可以新建或打开画面。每幅画面都可以放置文字（中英文）、指示灯、开关、 数据显示设定窗、跳转键等元素。每幅画面之间可实现自由跳转，操作者可完成数据监视、参数设 定、开关控制、报警列表监视等操作。2.1.3 TP200的使用流程TP200的基本使用流程如下:安装软件建川程 创可 运行软件2.2 编辑用户画面2.2.1 创建工程运行TP200软件并新建工程后，屏幕显示画面编辑器:编辑器的顶部是菜单和工具条；左侧表格栏的内容是画面号以及画面描述。 画面：显示工程中所有画面的序号，可以帮助快速定位；描述：画面功能的简单文字描述。编辑器的中央是画面编辑区。在显示区域均匀放置白色网点，网点上下左右之间的距离为16 点间距，整个画面为192x64点阵。设计者放置或移动部件时，参照临近网点的位置，便于将部品 对齐。当设计者用鼠标拖动部件移动时，每次移动的距离为4点的整数倍。如果需要得到任意位置 的点，可以直接调节部件的X, Y坐标值。以下是工具条中所有按键及其功能说明：按键功能D创建一个新工程打开一个已经保存的工程Q保存正在编辑的工程剪切文本框中的文字，另可作部件删除之用复制文本框中的文字粘贴文本框中的文字口新建画面，其功能和画面指示窗中的新建按键相同碍将一幅画面拷贝成另一幅画面冏删除当前画面襦指定系统初始画面，显示器工作时，按ESC键即直接返回此画 面。一般此画面为主菜单或使用频度最高的画面;设置系统口令；设置交互控制寄存器定义号遨登录报警列表信息，每条报警信息对应一个中间继电器通过计算机RS232 ,将编辑完成的工程文件下载到MD204L 显示屏按且I键或击活文件新建工程命令，屏幕中弹出PLC机型选择对话窗:IPLC选择×l9C厂家及类型：设置通信参数三菱（FX系列）二|ECOSTEP 西门子S7-2。系列 Modbus RTU酒恃率IL似 旦四既叫XMnnnHmMMi数据位雁 停止位F 校睑位师欧姆龙(CPM/CQM系而唱松下(FPM/FP1/FP0)光洋S系列施耐德(Micro/Neza/Twido)永宏(MU/MA)LG MASTER-K CnetLG Modbus(K80/K120)台达(DVP)自由机型在这个窗口选择了正确的PLc、波特率、数据位、停止位和校验位。根据显示器通讯对象，选择PLC机型。TP200下载画面时，将指定的PLC通讯协议和画面数 据一同传送给MD204L显示器，显示器工作时，通过此协议和PLe通讯。2.2.2 制作基本画面下例以三菱FX系列PLC为对象进行说明。首先进入系统初始画面（缺省为1号画面）的编辑状态。界面的右下边是当前编辑画面（1号 画面）的属性，每幅画都有属性，包括三项内容： 画面描述：描述画面的性质，便于设计者管理，只有提示作用，亦可不用填写。举例输入“主菜单”； 按八键至画面号：该数值为按八键，显示器跳转至画面号； 按V键至画面号：该数值为按V键，显示器跳转至画面号。显示器运行时，按ESC键、八键或V键是最简捷的切换画面方法。除此之外，通过设置功 能键也能实现画面跳转。注： 如果当前画面的八键或V键设定成功能键，则画面属性中跳转画面参数不起作用。 如果八键或V键指定画面不存在，则实际跳转画面号依次向上或向下顺延，向上到1为 止。 如果画面中包含数据设定部件，在数据设定过程中，八键或V键完成数值加减功能，当 退出数值设定状态后，A键或V键又能恢复画面跳转功能。223 MD204L按精键，或击活“工具”一“设置MD204L”命令，出现MD204L系统参数设置对话窗: 初始画面号上电后，MD204L显示的第一幅画面。一般将此画面设置为主菜单画面或使用频度最高的 画面。运行时按ESC键即能直接跳转到此画面。 口令一个工程中所有画面共用同一个口令，当“数据设定窗”、“功能键”等部件的“加密”属性有效 时，只有当系统口令被打开时，以上部件才能执行动作。使用此功能可以方便实现画面隐藏及 设定数据加密。口令操作详见下文。注：只有工程所有画面中存在选中了加密属性的部件时，口令才有效。口令可以是0 9999 之间的任意整数。 屏幕保护背景光保持时间缺省为3分钟，亦可自由设定。当设定为“从不”时，表示背景光始终亮； 也可以选择在3分钟时间内不按按键的话，让MD204L自动切换显示某个画面。注：屏幕保护跳转画面下如果有键操作，将是无效的。任何键都是唤醒屏幕保护回到原来 画面。屏幕保护画面只允许文本或者图片部件。因此，寄存器，棒图等动态显示部件不能用作 屏幕保护。 MD204L状态控制通常情况下，画面切换都是按键来完成。除此之外PLC也可以通过修改寄存器数值来切换 画面。如果该属性有效，运行时将数值n写入控制寄存器D300 （例），MD204L自动将显示屏 切换到第n幅画面。随后控制寄存器D300的数值自动被清零。MD204L将当前画面号数据写入D301,这样PLC能得知显示器状态。注：设计者能自由定义交互控制寄存器号。 MD204L外围控制MD204L附带有实时时钟模块（需定制产品），用户可以选择使用时钟模块，系统会把时钟 的数据传递给用户自己定义的控制寄存器。注：设计者能自由定义交互控制寄存器号。224文本在编辑画面之前，先说明一下画面编辑窗体上方8种部件的功能:部件功能A输入文字，包括汉字或英文字母AA制作动态文本，文本内容可以由PLC的寄存器控制切换龈寄存器元件，可以放置数据监视或数据设定元件（操作对象为PLC数据寄存器） I指示灯，显示PLC内部中间继电器的开关状态I功能键，MD204L底部的8个按键和其它的12个数值输入按键都可以被定义功能 键。功能键的作用包括画面跳转和开关控制等a I棒图，可以用棒图的形式监控PLC内部数据的变化k曲线图，可以用曲线图的形式监控PLC内部数据的变化刮粘贴图片，可以把制作好的单色BMP图片（注意控制大小要小于192x64象素） 粘贴到画面上。下面举例将1号画面设计成主菜单画面。首先放置文本“主菜单”，按A键，在编辑画面上点击，此时按鼠标左键确认，按鼠标右键取消。 按鼠标左键确认后，窗体上显示缺省内容“文字串”，同时界面的下方显示该文本的属性，文字串跟随鼠 标移动，移动距离为4点的整数倍。如果需要放置到任意位置，可以直接调节部件的X,Y坐标值。 坐标X数值表示该文本的水平方向位置。Y数值表示该文本的竖直方向位置。坐标原点位置在整幅画面的左上角。 特性倍角：文字的横向和纵向都加倍显示。反相：文字和背景颜色颠倒显示 文字串实际显示的内容，可通过各种汉字输入法直接输入汉字或英文字母，该栏内容可以被剪切、复 制或粘贴。例：反色显示文本“主菜单”。在设定栏中用拼音输入法输入“主菜单”三个字，并选中反相复选框。225动态文本按AAI在编辑画面上点击，此时按鼠标左键确认，按鼠标右键取消。按鼠标左键确认后， 窗体上显示缺省内容“动态文字串”，同时界面的下方显示该文本的属性，文字串跟随鼠标移动，移动 距离为4点的整数倍：如果需要放置到任意位置，可以直接调节部件的X,Y坐标值。I文H iP200BBXA 坐标X数值表示该文本的水平方向位置。Y数值表示该文本的竖直方向位置。坐标原点位置在整幅画面的左上角。 特性倍角：文字的横向和纵向都加倍显示。反相：文字和背景颜色颠倒显示。 寄存器用来控制动态文本的状态切换的PLC数据寄存器。 模式：用来控制数据寄存器的数据格式。此格式将影响显示文本中“数值”项的显示格式。 显示文本对应寄存器不同数值时的不同的文本内容，最多可以登记32个状态的显示文本。例：显示DIo控制的动态文本，显示文本有三个状态“正常运行”“温度偏低”和“位置到达”分 别对应的DIO寄存器值为16进制数2a,30e和d43f。在显示文本设定中第一条数值栏输入“2a”, 右侧内容中输入“正常运行”四个字，依次输入其它两条。当DIo的数值为2a时，文本显示为“正 常运行”，当值为30e时显示“温度偏低”，其余依此类推。如下图：2.2.6功能键（画面跳转）接下来在主菜单画面中设置功能键，实现画面跳转功能。例：运行时，按“V”键进入参数设定画 面，按“>”键进入模式设定画面。设置功能键的步骤如下：按回键，出现跟随鼠标移动虚线矩形框，点击鼠标左键确定功能键位置。此时窗体中显示出 手形和将要设置的功能键（缺省为“>”键），界面的右下角显示功能键属性，其中坐标和特性与文本 属性中的相同，用于指示位置、确定图形大小及正反色。出现的元件设定画面如下图： 键从20个按键中选择合适的按键。 手形为了便于使用者准确、迅速操作，在按键符号前增加一个手形符号，表示按下指定按键即 能完成一个动作。如果为了节省空间，可以不选择手形。 隐形用户可以选择在画面上不出现按键的图形，但按键的功能仍然存在。 加密只有当系统口令被打开时，此功能键才能有效。 设定线圈该功能键的动作为开关量设置。 画面跳转该功能键的动作为画面跳转。 设定寄存器该功能键的动作为设定指定寄存器参数 局号PLC的设备局号 类型当功能键的动作为开关量设置时，确定开关动作对应的PLC内部中间继电器定义号。 地址设定中间继电器地址 设定为ON将指定的中间继电器置为ON. 设定为OFF将指定的中间继电器置为OFF。 取反将指定的中间继电器置为反逻辑。 W ON按键按下时，将指定的中间继电器置为0N；按键弹起时，将指定的中间继电器置为OFF.点击对话窗中键选单旁边的箭头键，弹出20个按键的标记符，从中选择合适按键。特性倍角反相“手形厂隐形厂加密K转C设定寄存器类筌：i3FF C取反 r瞬时ON功能罐属性 坐标X:|32 ±|Y：TT三如果为了简明起见，可以取消手形显示，屏幕只显示按键外形。随后将功能设定为画面跳转,此时在其下方设定跳转画面号，将目标画面号设定为10,即第10号画面为参数设定画面。为了隐藏设定画面，置“加密”属性有效，只有当系统口令打开时，才能跳转到10号画面。功能键设定之后，在按键图形的右边放置文本“参数设定”，提示操作人员，按下“>”键便能直接 进入参数设定画面。以同样方法在画面右侧放置功能键“V”键及文本“状态设定”，表示按“V”键进入状态设定画面。可以将20号画面确定为状态设定画面。注：为了随时插入新画面，最好将不同类型画面的画面号分开。例如：若要增加一幅参数设定 画面，可以将其放置在第11号画面。在主菜单画面中再增加一个报警画面跳转按键。当按下此键，即能跳转到报警列表画面,查阅报 警信息。登录报警信息方法请参考2.2.13功能键单键设定寄存器参数功能：设定一个功能键，选择“设定寄存器”，可以设定一个参数值（常数）到指定的数据寄存器。运行 中，按下这一功能键，参数值立即被写入指定寄存器中。下图的设定可以将十六进制数7FFF写入 PLC的D型寄存器地址0中。2.2.7数据显示下面介绍参或该颜面制作过程，同时详细说明参数显示和参数设定等部件的设定方法，以及 如何设定密码。例：10号画面能够监视和设定3组参数，分别对应A班产量、B班产量、C班产量，左面一列 为当前值，右面一列为目标值。其中当前值只能监视数据，目标值即能监视也能修改数据。三组参数 和PLC数据寄存器对应关系如下：当前值对应地址目标值对应地址A班产量D100D110B班产量D101D111C班产量D102D112制作画面步骤如下：按新建键，弹出画面号和画面描述设定对话窗。 画面号新建画面的序号 画面描述新建画面的性质描述设定画面号为“10”，输入画面描述“参数设定工按确定键确认。随后界面右下角显示画面属性内容，将“八”键跳转画面号置为“0”，“V”键跳转 画面号置为“20”。以便在正常显示状态下（不在数据设定状态），按A”键直接进入主菸单画面，按”键 直接进入状态及走画面。在适当位置，放置文本“当前值”、“目标值”、“A班产量”、“B班产量”、“C班产量工:当前值目标值A 班产量二：； - ；：，：B班产量二C班产量二画面阖性0i5画面描述：惨效设法放置数据显示窗，按 缴I键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按 鼠标左键确认。当前值目标值A 班产量= ；12345；BE产量二 ：；C 班产量，：在虚框线内部显示“12345”等5个阿拉伯字符，表示该部件是一个长度为5位数的寄存器显 示窗或寄存器设定窗。对话窗中有以下属性： 寄存器号显示器部件对应的PLC寄存器定义号。 寄存器个数连续显示或设定寄存器的个数，最小为1,最大为2。 加密：只有系统口令打开时才能修改数据，密码值由工具菜单设置。 位数显示或设定数据最大位数。 小数小数点以后保留有效数字位数。 十进制将寄存器中的数据以十进制形式显示。（建议三菱、欧姆龙等PLC选择此形式） 有符号数以十进制形式显示数据时，才能选择该属性。如果寄存器的最高位为1,则以负数形式显 示数据。例：FFFEH表示-2。 十六进制/BCD以十六进制形式显示数据。（建议光洋S系列PLC选择此形式） 设定该部件带设定功能，即能监视数据又能设定数据。寄存器设定窗具有上下限和加密属性。本例按以下内容设定：寄存器属性 显示寄存器寄存器类型=D;地址=IO0；寄存器个数=1；数据位数=4；小数位数=0；十进制形式显示；不 显示负数。位数：53 模式：r HEX/BCD G十进制小数位： 3 厂有符号数局号:-3类型:Hr三设定 II厂加密寄存器个数：厂三r上下限地址： 3Fl同样方法设置B班和C班产量的当前值显示窗，寄存器地址分别为D101和D102,其余属性 同前。2.2.8数据设定继续设置参数设定窗画面，按飒脑，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位 置后按鼠标左键确认。在寄存器栏中选中“设定”复选框，表示该部件除了监视功能外，还具有设定功 能。：:当前值目标值A 班产量= 1234 12345 B 班产量= . 1234 .寄存驾属性 坐标c产量= 1234 格性一I显示 倍角 位数：P3 模式：HEX/BCDr及相 小数位：l 3 r有符号数寄存4S定军限T 设加上 rr输入上网：输入下隈:工程量上限: 工程室下限:局号： -3类型：53寄存is个数： -3地址：T2m“设定”复选框被选中之后，又增加两个选项：“加密”和“上下限”。 加密：为了提高设备的安全可靠性，所有设定参数都可以通过密码保护。密码的设置和修 改方法如下：击活“工具”一“设置MD204L”命令，弹出口令设置对话窗:输入口令或修改原口令，例：输入密码“5678”，按“确定”，口令被确认。显示器运行时，操作者按“ENT”键，显示屏会弹出口令设定画面，只有当操作者输入上述口令 后，方能修改指定数据。一个工程共用一个相同口令。上下限：设计者可以设定上下限，使超过上下限的数据无效，防止输入过大或过小的数据，对设备 造成危害。例：设定上限值为9000,下限值为0。只有当OV设定值9000时，设定数据才被 写入PLC；否则等待设定新的有效数值。原始数据与工程数据选中上下限后，可以选择原始数据或者工程数据。 原始数据：原始数据表示直接显示不加运算的寄存器值，并按照小数位数放置小数点。例如小数位数 为2时，当寄存器值为14561时，将显示145.61工程数据读取的寄存器数据在显示前转换为工程数据显示。转换比例如下：转换后的数值=工程量下限+ （寄存器原始值一输入下限）× （工程量上限一工程 量下限）/ （输入上限一输入下限）例如：寄存器中存放的是12位AzD转换的二进制值而实际显示的是-IOoOO到IoooomV 电压，可以如下设置：输入上限：4095输入下限：0工程量上限：10000工程量下限：一10000这样，当寄存器中输入A/D转换值时，就可以显示电压值了。注：由于浮点数运算精度的限制，转换结果可能存在误差。工程量上下限工程量显示的最大值和最小值2.2.9指示灯下面介绍状态?定画而制作，同时详细说明指示灯和功能键的设置方法。例：20号画面的功能是选择机器工作模式：手动/自动；在手动模式下，通过面板按键，直接控 制机械设备正转或反转，同时指示灯显示电机运转状态。PLC中间继电器对应关系如下：中间继电器状态动作内容M10=1自动模式MW=O手动模式M20=1电机正转M21=1电机反转M20=0 , M21=0电机停止运转制作画面的步骤如下：按新建画面键，弹出画面号和画面描述设定对话窗。设定画面号为“20”，输入画面描述状态度 定。按确定键确认。随后界面右下角显示画面属性内容，将“八”键跳转画面号置为“0”，“V”键跳转 画面号置为“10”C以便在运行状态下，按键直接进入菜孽画面，按“V”键直接进入参数贬画面。按1键，放置指示灯，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左 键确认。线圈定义号表示指示灯对应PLC开关量地址种类有圆形和方形2种正/负逻辑表示常亮/常灭 线圈号指示灯对应的PLC中间继电器定义号。 种类指示灯的外形，包括方形和圆形两种。 正逻辑当对应的中间继电器为ON时，指示灯实心显示；当对应的中间继电器为OFF时，指示灯 空心显示。 负逻辑当对应的中间继电器为ON时，指示灯空心显示；当对应的中间继电器为C)FF时，指示灯 实心显示。将线圈定义号设为M10：选择方形指示灯；正逻辑。窗体上出现一个空心的方形指示灯。按 H键放置功能键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标 左键确认。功能健JS性生标1功能改p8-3 说：I « zl ”手形 曲形 加密Y:20-30设定线圈r设定寄存黯特性倍角反相后号：F 3 类型：M ZJ地址： 36设定为ON 设定为OFF 取反 C瞬时ON选择线圈功能线圈属性包括继电器定义号按键动作类型在功能栏中，选择“SET”键作为自动德贰设定按键。 式没定为OM为了简明显示，取消手形显示。将继电器定义号设定为M10,选择动作模功能犍属性生标Y:|20 3功目维健：SEr耀二 g瞧形厂加密与设定线圈 c画面跳转C设定寄存器厂借角厂反相装固 局号：3类型：F地址：b3 b3G设定为ON C设定为OFF 取反 C瞬时ON在按键的右侧放置文本“自动”，表示该按键功能为选择自动模式。以同样方法设置了动按键，手功扰於指示灯。指示灯的地址仍然对应 M10,显示属性取负逻辑。 指定按犍为“ENT”键，按键功能为置MIO继电器OFF。设置2个圆形指示灯，正逻辑。地址分别对M20和M21,监视电机的运行状态。当左边指示 灯亮时，表示电机正向运转；当右边指示灯亮时，表示电机反向运转。正转反转。回手动； 0:自动；：；2210功能键（开关量控制）按回键，放置功能键，选择“>”按键，地址对应M20,功能为届时设置M20继电器C）N,保 留手形。表示按下“>”按键时，PLC的M20被置ON,电机开始正转（PLC编程，用M20触发YO）； 松开“>”按键时，PLC的M21恢复OFF状态，电机停止正转。：二：正转反转:Q 回,手动, （r , , （r , 'L' 画画：自动一晅回；按日键，放置功能键，选择y”按键，地址对应M21,功能为幽汽殳置M21继电器ON,保 留手形。表示按下“V”按键时，PLC的M21被置ON,电机开始反转（PLC编程，用M21触发Y1 ）；松开“V”按键时，PLC的M21恢复OFF状态，电机停止反转。最后放置文本“正转”、“反转”，作为 提示说明。:一二；正转反转向手动 Q !同：自动，晅回暗回功I缎属性功能健槌：| J/ ZJ 旷手形建形厂加密<7设定线圈U画面跳转c设定寄存器2211棒形图棒形图用于直观显示模拟量参数，如流量、压力、液位等。其高度、宽度和方向可以任意指定。按 I键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。 寄存器号棒形图对应的寄存器地址。 满额度值棒形图100%刻度显示时，寄存器对应的数值。 零额度值棒形图0%刻度显示时，寄存器对应的数值。 方向棒形图显示方向，可以向上、向下或向左、向右。 尺寸该数值决定棒形图的宽度和高度。该棒形图监视D300中的数据，当棒形图满刻度显示时，表示D300中的数据为100；当棒形 图50%刻度显示时，表示D300中的数据为50o2.2.12 曲线图工业控制过程中，有些参数变化缓慢，操作人员希望了解这些参数在某段时间内的变化过程。 曲线图应该是最理想的方式了。按但键，画面中出现跟随鼠标移动的矩形虚线框，移动至恰当位置后按鼠标左键确认。 寄存器号曲线图对应的寄存器地址。 满额度值曲线图100%刻度显示时，寄存器对应的数值。 零额度值曲线图0%刻度显示时，寄存器对应的数值。 数据采集（点数）整个曲线图从左至右全部采样点的个数。该数值越大，曲线图变化的越细腻，当然时间亦 长。 采样间隔每两个采样点之间的间隔时间。 尺寸该数值决定曲线图的长度和宽度。注：一个曲线图元件只能显示一条曲线。2.2.13 报警列表在工业自动化控制当中，报警显示是非常重要而且很多场合都会使用，报警列表是最简便最直 观的报警方式。MD204L的每个工程均能设置一组报警列表信息。一条报警信息对应一个中间继电器，中间继 电器的定义号是连续的，中间继电器的首地址可以由用户根据实际用户程序进行设置。当其中任一 个中间继电器从OFF跳变成ON时，即表示对应的报警产生时，MD204L会自动弹出报警显示画面， 并在第一行显示将该条报警信息。另一个中间继电器ON时，从第二行显示一条新的报警信息。相 反，某个报警中间继电器变成OFF后，与其对应的那条报警信息自动消失。报警登录方法如下：按 ©I键，弹出报警列表对话窗：×1报警列表因为没有输入任何内容，报警列表内容是空白的。首先，将光标移至报警内容栏，写入报 警信息工作温度过高,回车确认后屏幕显示：×1按同样方式输入其他报警信息。报警列表报警列表起始线圈局号：一""W类型：3地址： 3线圈报警内容MO工作温度过高Ml工作温度过低M2电机转速超过2000转/分M3转子电流大于8. 5AM4卷绕线速度超过3。0米/分M5左限位动作M6右限位动作I所有报警信息登录之后，将线圈定义号改为M100 （例），即表示MlOO-M106分别对应7条报 警信息。当MD204L正常工作时，如果MIo1、MIo2、MIO5被置为ON,则显示器自动弹出报警画面, 并显示：工作温度过低电机转速超过2000转/分 左限位动作操作人员随即可以采取措施解除故隙，如果欲问到监控画面，按ESC键即可。2.3 保存工程完成画面编辑之后，即可保存工程文件，并将画面工程下载到MD204L,准备联机调试。 按IH键，屏幕弹出保存画面对话窗。请选择正确路径及文件名保存文件，扩展名自动定义为evp.输入文件名、选择正确路径，并按“保存”键保存。2.4 下载画面用通讯下载电缆将计算机9针RS232串口和MD204L的9针串口连接起来，确认MD204L已 加上+24V电源。按'键，开始下载数据，出现下载画面数据提示窗，提示下载进度。画面传送结束后，弹出对话窗，表示工程画面已全部传送。关掉显示器电源。拔出画面传送电缆MD2-PC,用PLC通讯电缆将MD204L和PLC连接起来。给PLC和显示器上电，如果通讯正常，便能进行数据监视等各项操作。如果因为通讯参数不正 确或电缆连接错误造成通信失败，显示器的右下角显示文字“正在通讯”，表明MD204L正在和PLC 建立通讯。如果显示器和PLC始终不能正常通讯，请检查以下项目： 工程选择的PLC机型和实际连接PLC机型是否相符。 工程中访问的PLC寄存器或者线圈地址是否越界 PLC局号是否正确 是否连接通讯电缆 通讯电缆连线是否正确 PLC通讯参数设置是否正确 PLC和显示器是否都己加上电源
