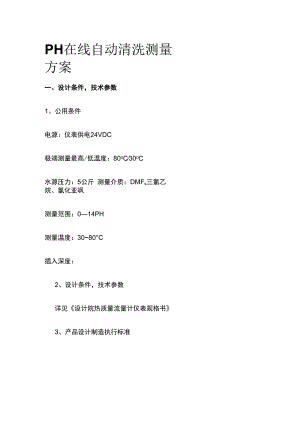

PH在线自动清洗测量方案一、设计条件，技术参数1、公用条件电源：仪表供电24VDC极端测量最高/低温度：80oC30oC水源压力：5公斤 测量介质：DMFs三氯乙烷、氯化亚飒测量范围：014PH测量温度：3080°C插入深度：2、设计条件，技术参数详见设计院热质量流量计仪表规格书3、产品设计制造执行标准流量计标定规范MIL-STD 45662A流量计标定规范（美国军标）ANSI B16.5法兰端尺寸标准EN 50082电磁兼容性测试导则EN 61000电气设备电磁兼容性测试规范EN 55011工业、科学、医疗等仪器电磁兼容测试方法及指标EMC 73/23/EEC测量、控制及试验用电气设备安全规范导则IEC 60529仪表防护等级的规定EN 50014在潜在有爆炸危险的大气下用的电器设备总要求ANSI/NEMA ICS4工业控制设备和系统的端子排工业控制设备和系统外壳3、产品技术规格L 梅特勒-托利多PH计为瑞士原装进口产品，其测量原理及制造工 艺具有六十年以上（自1948年）成熟的应用经验，并达到下列性能：1.1 梅特勒-托利多PH计采用抗污染参比系统以保证测量的稳定性。1.2 出厂有完整检测报告、计算书及试验报告。输出信号：420mA标准PH信号，梅特勒-托利多PH计有一套 完整的标定程序，出厂前按照用户提供介质的温度、出厂前完成温度补 偿。电源：24VDC供电（由用户供电），一路。2、PH传感器不会因热膨胀而扭曲变形，影响测量精度。3、PH计安装为插入式法兰安装。4、梅特勒一ft利多计与管道的连接方式：要求卖方带有底座5、质量：生产过程中各工序严格把关,加工精度符合设计要求，焊接不会有气孔，虚，漏焊等现象。6、材质：传感器护套采用PVDF,制造厂严格按设计要求制造加工，并 充分考虑到耐磨、防堵设计，做到坚固耐用。8、精度：仪表精度误差0.02PH9、变送器温度：-10。-55。10、电气接口尺寸：1/2NPT。11、输出：输出为模拟输出，并已在出厂前完成温度补偿。输出形式为420mA （两线制），带HART通讯协议。12、显示：就地有LCD显示和过程温度。13、防爆等级：本质安全型防爆EX ia I ct414、防护等级：NEMA 4X z IP65三供货范围序号名称 型号及制造商数量1.变送器 M400 2XH typel梅特勒-托利多1台2.电极 InPrO4260iSG225梅特勒-托利多1支3.护套 InTrac777P100PVDFD04ViS004.清洗控制器梅特勒国内集成1台5.电缆 AK910m梅特勒-托利多1根6.文件及光盘资料变送器型号:M400 2XH TYPEl生产厂家：MEmERTOLEDO主显示：高精度仪表显示：测量精度0.5% ,测量范围：0.00-14.00PH.附显示,温度测量精度0.C z多种温度传感器选择。信号输出：420MA信号输出。标定方式：根据标准缓冲液校准。标定记录：有防护等级：IP65人机界面：大屏幕液晶显示，校准简便。4位工程量单位数字指示。Sensoface图形提升用户操作系统，同时进行过程参数和温度测量，并 进行自动温度补偿。具有当前操作提示和报警功能，senface传感器诊 断功能提高了操作的安全性，主/次变送器操作的HOLD等待输入。配 合ISM传感器可以实现即插即用动态寿命指示等高级诊断管理功能。环境温度：-10o-55°仪表温度控制精度：0.1。C电源：24VDC传感器：型号：Inpro4260iSG225生产厂家：MEmERTOLEDO电极特点：1、InPro4260i 电极：InPro4260i为数字式复合PH电极,采用智能传感器管理(ISM)技 术，具备即插即测和高级诊断功能。此外，该电极设计用于高温、 高压、强酸、强氧化介质的化工应用PH测量范围0.14压力(bar)最高15bar的过压 参比系统Ag/AgCI系统，压力补偿双凝胶电解液腔 隔膜孔类型与介质直接接触的开放液接，防堵塞问题。银离子阱是温度范围.130 (.284 °F)FM 批准 IS/I, , IlABCDEFG/T6ATEX 证书 SEV 14 ATEX 0168 XEx ia IIC T6T5T4T3 Ga/Gb隔膜由陶瓷制成ISM是简短描述 在腐蚀性化学品或者很高的操作压力环境下，InPro 4260 系列能够长时间运行，并且显著减少行业的电极维护工作量和更换成本。 电极在氧化介质、强酸或碱溶液中，以及在含有腐蚀性的介质中可靠测 量。安装护套：型号：InTraC7XX 生产厂家：METTLER MOLEDDO类型：气动伸缩式，可以在线插拔和在线清洗技术参数：可以在线插拔而无泄漏，保证了生产连续性。护套内置清洗腔，可以水 管进行电极自动清洗。护套内置专利技术的电感感应装置，当护套内当 护套内无电极时无法进行伸缩动作，避免了误操作带来的影响。材质：PVDF连接方式：法兰连接-DN50,PN160防护等级：IP68清洗控制器：型号：国产清洗控制器生产厂家：国产选配组合类型：清洗控制器清洗方式：水洗0 10个程序步骤0每步最长时间:9999s 0清洗程序0 2个用户自定义程序技术参数：配合变送器和伸缩护套实现电机在线清洗功能防爆等级：满足规格书防爆等级要求。防护等级：IP65以下示意图：四、PH计校准3点校准校准液为 PH=4.01zPH=7.00zPH=9.21五.设备制造工期交货日期：合同签订收到预付款后6周六、开车备品备件标定液 PH4.01,PH7.00,PH9.2L各 500mlo七.专用工具八、文件资料和图纸商务合同签订生效后1周内，卖方向XX有限公司提供设计、安装 所需的技术资料,包括:产品样本、技术说明、安装尺寸图等（电子版）。九、性能及质量保证L卖方的技术附件、经过双方签字的供货范围清单等资料中的疏忽、 遗漏和错误，无论是哪一方的责任，只要是在设备移交前被发现，都将 由卖方及时更正，并保证不向买方提出任何增加费用及延期供货的要求。2、卖方保证所提供的产品全部是经厂家测试合格的产品；3、产品质量保证期为一年；电极除外。4、现场开箱检验：仪表到现场后，卖方派专人至现场与买方共同验收；现场安装:现场安装由买方负责,卖方对安装工作有指导及协助的义务， 但是卖方必须完成DCS系统通过时间等条件控制PH计的自动插入及 拔出；售后服务及维修：如设备在现场使用过程中出现问题，卖方保证在12 小时内响应，48小时内到买方现场处理问题。5、卖方保证所供设备和货物是全新，未使用过的，是用一流的工艺和 最佳材料制造而成的，完全符合国家有关标准和规范规定的质量、规格 和性能的要求。采用的是合格材料和先进的工艺，并在各个方面符合招 标文件规定的质量、规格和性能的要求。6、质保期外，或在质保期内由于买方原因造成的部件损坏，卖方也将 向买方提供及时、优质、价格优惠的技术服务和备品备件供应。7、原产地：瑞士。十、标志.包装.运输保证L运输、安装过程中涂层破损，严格按涂装工艺由卖方进行修复，其 质量水平不低于原涂层的质量水平。2、除了法兰面和其它机加工表面，碳钢的表面应除锈、除油、除脂或 其它杂物。所有机加工表面、螺栓和螺母要涂上能用溶剂洗掉的防锈剂， 防锈剂的类型应在出厂文件中说明。包装前对机加工面做好防腐处理。3、应采取措施防止运输途中变形和受损。运输前设备内外表面要清洁, 不能有任何积液、脏物和散落的材料。4、每个包装箱内部和外部都要有装箱清单。5、卖方应向买方提供设备到现场后进一步的保护措施的建议。6、当买方在订单上要求验收时，须经买方验收并书面签署发货单后, 卖方可发货。7、运输方式：卖方负责将设备运输至买方指定现场。十一、资料交付1.交货时提供：产品出厂检测报告、操作与维护手册（中文）、出厂 检验报告、标定报告等。
