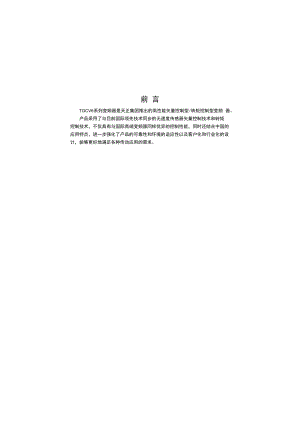

前 言TGCV6系列变频器是天正集团推出的高性能矢量控制型/转矩控制型变频 器。产品采用了与目前国际领先技术同步的无速度传感器矢量控制技术和转矩 控制技术，不仅具有与国际高端变频器同样优异的控制性能，同时还结合中国的 应用特点，进一步强化了产品的可靠性和环境的适应性以及客户化和行业化的设 计，能够更好地满足各种传动应用的需求。卓越性能控制方式矢量化V/F控制方式：将矢量控制技术与WF控制相结合，既有矢量控制的优异性能又对电机参数不敬感。启动转矩：0.50Hz 180%额定转矩调速范围：1:100穗速精度：±0.5%0.50Hz可控制电机150%额定转矩稳定运行。无速度传感器矢量拄制方式：精确的无速度传感器矢量控制技术真正实现了交流电机解耦，使运行控制直流电机化。启动转矩：0.25Hz 180%额定转矩调速范围：1:200穗速精度：±0.2%0.25Hz可控制电机150%额定转矩稳定运行。有速度传感器矢量控制方式：启动转矩：0.00Hz 180%额定转矩调速范围：1:1000稳速精度：±0.02%开环转矩控制方式：独立的电流环控制实现真正的转矩控制，支持转矩和速度控制在线切换。转矩精度：+5%转矩响应：20ms闭环转矩控制方式：独立的电流环控制实现真正的转矩控制，支持转矩和速度控制在线切换。转矩精度：+5%转矩响应：VlOmS无速度传感器矢量控制下优异的控制性能其正实现了交流电机解耦，使运行控制直流电机化. 图1为无速度传感器矢量控制下电机四象限运行，转矩、电流、转速和直流母线电压快速响 应，电机稔定运行。 电机额定负载下实现0.1s指令加减速. 电机正反转过零速切换时，电流无相位突变和震荡，转速无脉动。 母线电压控制平稳，在无能耗制动的条件下减速亦能提供快速可靠的制动能力。尤其适合于：数控机床、喷泉控制、编织机、提花机等各类往复运行设备。转矩电流速度母线电压图1 OHZ-正转50HZ-OHZ-反转50Hz-0Hz的急加流速四象限运行真正实现无跳闸运行优异的电流和电压控制技术，以0.1S指令反复交替加速和减速，变颇2?程定无跳闸运行。超强的负载能力，在任意加减速时间和任意冲击负载条件下，变频器稳定无跳闸运行”短时过就能力强，200%的额定负载条件下可连续工作0.5s, 150%的额定负载条件下可连续 工作1分钟。智能的模块温度控制，最大限度发挥变频器带负载能力。尤其适用于：注塑机节能改造、起重/提升设备、数控机床、轧机、高炉上料等全栽设备。图2任意加减速和稳态运行，电流电压控制稳定不会跳闻保护矢量控制下低频大转矩稳定运行精确的速度辨识和转子磁链定向，在025Hz负载突变时转矩也能快速地响应和检定运行。启动转矩：开环矢量控制0.25Hz： 180%额定转矩。闭环矢量控制0.00Hz： 180%额定转矩。稳速精度：开环矢量控制±0.2%.闭环矢量控制±0.02%。尤其适用于：中大型拉丝机、管线材加工、起重/提升设备、轧机。图3无速度传感器矢犬控制下0.25Hz突加清版运行独特的电网瞬时掉电处理 在电网瞬时掉电期间，通过电机回馈母线的能量使得变频器持续运行不停机，直到电源正常 后继续运行。 变频器运行期间长时间掉电导致停机后，下次上电变频器可提供告警信息。 支持掉电后再上电变频器自动运行功能。 可独"设定抻电期间的减速时间和恢品供电后的加速时间。尤其适用于：化纤和纺织设备、多点同步联动设备、风机/水泵、瞬时停电启动设备。转矩控制运行 独立的电流环控制实现真正的转矩控制。 支持转矩控制和速度控制在线切换。 转矩给定方式可选数字给定或模拟给定. 开环转矩控制方式转矩精度：±5%；转矩响应20ms, 闭环转矩控制方式转矩精度：±5%：转矩响应VIoms。尤其适用于：收卷设备、多点传动设备、轧机、印刷、包装。独特的转速跟踪功能无需专用的硬件检测电路和专用功能码设定，060Hz范围内，变频器在0.2s内完成电机 转速、转向和相角的辨识，并对自由旋转的电机平滑跟踪起动。跟踪方式一：快速平滑无任何冲击跟踪上电机自由旋转转速。尤其适用于：风机;水泵，瞬时停电恢麓来电后需跟踪运行的设备。电流转速图4电机自由旋转时快速无冲击的转速黑踪跟踪方式二:将电机无任何冲击地从荏速旋转状态拉到低速然后加速恢复到正常运行状态。图5电机高速自由旋转时跟踪并降频后平滑起动独特的快速直流制动 0300Hz范围内，变频器0.3s内实现电机反电势的消除，快速直潦制动。 最大效率注入直流电流提高制动能力。 无需直流制动起始等待时间。 免除直流制动起始等待时间专用功能码设定。尤其适用于：提升设备、可逆轧机工作短道、编织机、造纸生产线。高可靠性设计符合国际相关产品标准IEC61800-2General reqirements-Rating specifications for low voltage adjustable frequency a.c. power drive systemsIEC61800-3EMC product standard including specific test methodsIEC61000-6Electromagnetic compatibility < EMC) -Part6:Generic standardsIEC61800-5-1Safety requirements -Electrical, thermal and energyUL508CUL Standard for Safety for Power Conversion Equipment归一化设计 硬件接口的归一化设计：控制板、按键型/飞梭型操作面板归一化，便于客户的使用和维护。 软件协议的归一化设计：端子/操作面板485、万能扩展口 SPl协议归一化（MOdbUs林议）。 主回路端子的归一化设计：0.75G-15G归，18.5G75G归一，90G400G归一，便于 客户的使用和维护。 内置制动单元设汁：075G-15G标配，185G-75G选配，降低成本，减少安装空间。 归一化的内置扩展卡设ih注塑机接口卡/PG反馈卡/通讯适配器卡等，满足行业应用需求。 全系列标准的公共直流母线设计：产品无需改造，客户无需增加外围电路，即可实现标准的 公共直流母线方案，适用于造纸、化纤、冶金、EPS等行业应用的需求。适应性设计 独立风道设计：全系列支持散热器柜外安装的应用需求，适用于细纱机、拉丝机等棉絮或粉 尘多的环境场合。 紧凑型结构设计：提于全面的热仿真和独特的冷板工艺，结构紧凑，适用于OEM客户需求。 察机的三防设计：PCB的三防漆喷涂、铜排的电镀、全系列选用密封型关键器件、按键型/ 飞梭型操作面板能提供满足IP54要求的附件等整机的设讦方案，提高了整机的防护能力， 适用于拉丝机、印染、陶兖等多粉尘和腐蚀的环境场合。 宽电压范困设计：直流工作电压范围为DC360-720V,同时有电网电压波动记录功能。 高精度的电流检测和保护：全系列采川高精度的密尔进行输出电流的检测、满足软硬件的快 速实时控制和保护的要求，保证了整机的性能和可靠性。 控制电源独立配电功能：整机提供独立的开关电源直流输入端口，通过使用选件卡可实现外 接UPS供电，适用于油田、化工、印染等行业应用的需求。 上电自检功能：实现对外围电路的上电自检，如：电机接地、断线等，提高系统的可靠性。 全方位的整机保护功能：软/硬件的限流保护、过流和过压保护、对地短路保护、过载保护、 IGBT的直通保护、电流检测异常、继电器吸合异常等保护功能. 完善的端子保护功能：控制端子+24V、+10V电源的短路和过我保护，操作面板电缆反插保 护，输入信号的断线和模拟输入异常保护等。 过热预报警保护功能：根据温度自动调整，保证产品可靠运行，同时记录最高工作温度。 全面的开关电源保护功能：开关电源各路输出的短路保护、过载保护、上电的软起动功能、 环路开路的自锁和限压保护功能等，保证了整机的可靠性。丰富灵活的功能多种频率给定方式灵活方便操作面板设定（数字给定），操作面板可对频率给定进行V/八调整。端子给定1）模拟量 AI1/AI2： 0-1OV 或 0-20mA:2）模拟量 AI3： -10V-10V；3）脉冲旅率 X7/DI： 0.2Hz-50kHz；4） Xi端子：Up/Dn模式独立，可与任何一种其它的频率给定方式强加。通讯方式给定：国际标准Modbus办议。以上各给定方式可以在线切换。给定和反馈多通道开环或模拟量反馈闭环模式下，给定量可定义主辅运算关系：1）主给定+辅给定：2）主给定一辅给定：3）主给定+辅给定一50%；4）最大值（主给定、辅给定）；5）最小值（主给定、辅给定）。主辅给定运算结果的正负可自动确定电机旋转的方向。模拟量反馈闭环模式下，反馈量也可定义主辅运算关系后再进入过程PID进行调节控制。尤其适用于：各种连续性自动化生产线，如：造纸、印染、包装、印刷。温差、压差控制场合，如：中央空调的冷冻水控制，供水系统。数字化操作面板 按键型和飞梭型可选，RS485通讯方式，标准网口连接。 按键布置符合人体工程学原理一键式功能码进入及退出，操作简便。 标准配翼操作面板即可实现参数拷贝功能、远程控制盒功能（最长500m）。 独创的多功能键M,可自定义为以下功能：1） JOG：2）紧急停车1 （最快速停机）；3）紧急停车2 （自由停车）：4）运行命令给定方式切换（操作面板给定一端子给定一上位机给定操作面板给定）；5） FASVbASE菜单切换；ndFt/bASE菜单切换：LAStZbASE菜单切换：6）菜单模式轮换（bASEFASt-ndFLASt-bASE）,上位机通讯 操作面板和端子均提供485接口，通讯协议为ModbUs,提供上位机监控软件。 可实现多台变频器之间的主从通讯控制。 可实现参数上传和下载功能。 可实现数字分频器功能的多台变频器运行频率的级联传递。客户化功能多种功能码显示方式 bASE基本菜单模式（见5.1基本菜单功能码参数简表），显示所有功能码。 FASt快速菜单模式，对初级用户尤为合适。 ndFt非出厂值菜单模式，仪显示与出厂值不同的功能吗，方便查询调试。 LASt最近更改菜单模式，鼓近更改的10个功能码和Po.02,方便杳询调试。 用户自定义可以查询或修改的功能码。多种功能码加密方式（保护客户的知识产权） 用户可自定义对任意功能码组进行加密。 用户可锁定操作面板。 用户可设置功能参数密码保护。 系统特殊工艺参数等技术机密不被抄袭。用户自定义参数显示功能 用户可选择操作面板显示的常用参数并通过厨键循环切换。 用户可分别定义运行和停机显示的参数。 用户可定义显示如压力、温度、流量、J用户可进行二次开发 标准配置提供万能扩展端口。 物理接口 SPl总线，软件协议Modbus. 端口提供+24V、±15V. 5V电源和两路A/D输入。 CPU扩展方案可实现软PLC功能。 支持用户自编程实现工艺过程控制。增强功能 AI1、Al2、AI3模拟粒输入软件泄波时间可设，增强抗干扰能力。 AU, Al2、AI3、Dl模拟量输入曲线可进行独立的多段修正功能。 标准的16个多段速设定，最多可设定23段速运行。 品大输出频率可达3000Hz,适用于其空泵、磨床、内螺纹成型机等设备. 力II、减速时间可达10小时，适用纺织行业的粗纱机等设备。 支持带电机温度反馈的过载保护方式。 用户自定义定时停机，最长100小时。 用户可根据自己的使用习惯选择按键型和飞梭型操作面板。 提供独立的海速脉冲输入和输出端口，可实现高速脉冲级联功能.典型行业应用机床主轴闭环控制 闭环矢量下完美的变频器零伺服特性。 提供任意定向角度设定下的多点定向。 低频转距大：电动状态下OHZ可输出180%额定转矩，满足机床主轴低速量切削加工要求。 稳速精度庙：稳速精度为额定转速的0.02%,速度波动小, 可靠的运行控制：内置转矩限定和过压调节使跳闸保护的机率大大减少。 动态响应快：动态转矩的响应时间VlOmS,切削加工突加突卸负栽时的速度波动小。 完美的四象限控制技术支持OjS加减速正反转运行。拉丝机专用功能 高性能的矢量控制型/转矩控制型变频器可提供各类牵伸和收放卷应用。 速度方案和转矩方案可最大程度的适应不同的拉丝机设备要求。 国内首创应用无速度传燃器反馈的转矩控制实现力矩电机和磁粉制动/离合器替换。 产品均内置卷径计算和PID调节器，实现线材恒定张力控制。 多种收放卷方案，可在无张力反馈和速度反馈信号条件下工作。恒张力控制系统 可实现无速度编码器反馈的开环转矩控制，彻底免除编码器的维护烦恼。 可广泛替换力矩电机，在保持原有操作习惯不变的前提下，降低能耗、延长设备使用寿命。 有速度编码器反馈条件下，稳速精度可至0.02%,确保线速度恒定。 转矩输出粘度5%,响应时间小于IOms,优良的转矩控制性能可确保材料张力准确稳定。 内部自带卷径计算功能和张力控制补偿算法，简化PLC的程序设计，实用方便。 成熟高效的PID控制算法，包括PlD限定、PID取消、PID自适应等。 提供多种实用功能如：断料检测报警、断料防飞车、计米表、线速殴注整机节能 超强的急加急减速调节能力，电机在停机状态启动至额定转递最快0.1秒。 完美的独立风道设计，后部件、顶部风扇可方便拆卸，便于维护；防尘、防腐蚀，环境适应 能力强,防护等级荏。 采用先进的DSP芯片和优良的矢量控制，使注塑机所需功率与一体柜输出功率匹配。 在任意加减速时间和任意冲击负载条件下，变频器稔定无跳闸运行，在节能的前提下提高工 作效率。 客户化工艺曲线：用户在更换模具时无需更改变频器参数，轻松实现工艺曲线的记忆。 宽范围转矩输出：在压力和流量的设定范围内电机转矩输出稳定，保证加工工件质量。 绿色输出：采用先进的功率模块驱动方式，减少对注塑机控制回路和传感器的干扰。安全注意事项安全标记的说明：4 危险：错误使用，可能会导致火灾、人身严重伤害，甚至死亡。! 注意：错误使用，可能会导致人身中等程度的伤害或轻伤，以及发生设备损坏. 用途陞危险" 本系列变频器用于控制三和电动机的变速运行，不能用于单相电动机或其它用途，否则可 能引起变频器故障或火灾。 本系列变频器不能简单地应用于医疗装置等直接与人身安全有关的场合。 本系列变频器是在严格的质星管理体系下生产的，如果变频器的故障可能会导致重大事故 或损失，则需要设置冗余或旁路等安全措施，以防万J到货检验T注意 若发现变频器受损或缺少零部件则不可安装，否则可能发生事故“安装Z注意" 搬运、安装时，请托住产品底部，不能只我住外壳，以防砸伤脚或摔坏变频器。 变频罂要安装于金属等阻燃物上，远离易燃物体，远离热源。 安装作业时切勿将钻孔残余物落入变频器内部，否则可能引起变频器故障。 变频罂安装于柜内时，电控柜应配四风后、通风口，柜内应构建有利于散热的风道。接线庄危险-必须由合格的电气工程人员进行接线工作，否则仃触电或损坏变频器的危险。 接线前需确认电源处于断开状态，否则可能有触电或火灾的危险。 接地端子PE要可共接地，否则变频器外充有带电的危险。 请勿触摸主回路端子,变频器生回路端了接线不要与外壳接触，否则有触电的危险。 制动电阻器的连接端子是62/B1、B2。谙勿连接除此以外的端子，否则可能引起火灾。 变频器整机的漏电流大于35mA,漏电流的具体数值由使用条件决定，为保证安全，变频器和电机必须接地。接线!注意三相电源不能接到输出端子U/T1、V/T2、W/T3,否则将造成变频器损坏。绝对禁止在变频器的输出端连接电容或相位超前的LC/RC噪声避波器，否则将导致变频 器内部器件损坏。谙确认电源相数、额定电压是否与产品的铭牌相符，否则可能造成变频器损坏。不能对变频器进行耐压测试，否则可能造成变频器损坏。变频器的主回路端子配线和控制回路端子配线应分开布线或垂直交叉，否则将造成控制信 号受干扰。主回路端子的配线电缆请使用带有绝缘套管的线鼻子。变频器输入及输出电缆的选择，语根据变频器功率选择合适截面的电缆。当变频器和电机之间的电缆长度超过100米时，建议使用输出电抗器，以避免过大的分布 电容产生的过电流导致变频器故障。运行1I危险 变频器配线完成并装上盖板后，方可通电，带电状态下严禁拆下盖板，否则有触电的危险。 当设置了故障自动复位或停电后再启动功能时，应对机械设备采取安全隔熟措施，否则可能造成人员伤害。 变频器接通电源后，即使处于停机状态，变频器的端子上仍带电，不能触摸，否则可能造成触电。 在确认运行命令被切断后，才可以梵位故障和告警信号，否则可能造成人员伤吉。注意 不一采用接通或断开供电电源的方式来起、停变频器，否则可能引起变频器损坏“ 运行前，请确认电机及机械是否在允许的使用范围内，否则可能会损坏设备“ 散热器和制动电阻湿度很高，请勿触摸，否则有烫伤的危险. 在提升设备上使用时，请同时配理机械抱闸装置“ 请勿随意更改变频器参数，变频器的绝大多数出厂设定参数已能满足运行要求，只要设定一些必要的参数即可，随意修改参数可能导致机械设备的损坏. 在有工频和变频切换的场合，应使控制控频和变频切换的两个接W器互锁.维护、检查14危险在通电状态，谙勿触摸变频落的端子，否则有触电的危险。如果要拆卸盖板，清务必断电。断电后至少等待10分钟或确认充电CHARGE指示灯已熄灭，才能进行保养和检查，以防止主回路电解电容的残余电压造成人员伤害。请指定合格的电气工程人员进行保养、检查或更换部件。注意 线路板上有CMoS大规模集成电路，请勿用手触摸,以防静电损坏线路板.其它i危险" 禁止自行改造变频罂，否则会导致人员伤害,第一章TGCV6系列变频器介绍111产品型号说明112产品铭牌说明11.3 产品系列21.4 产品技术规格41.5 产品各部分的名称51.6 产品外形和安装尺寸及大概重量51.7 操作面板的外形和安装尺寸71.8 托板的外形和安装尺寸71.9 制动电阻选型8第二章交Iwe的安装92.1 产品的安装环境92.2 安装方向和空间92.3 操作面板及盖板的拆卸和安装10第三章变频卷的配线133.1 产品与外圉器件的连接133.2 主回路外用器件的说明143.3 主回路外圉器件选型143.4 产品端子配置153.5 主回路端子的功能153.6 主回路配线注意事项173.7 端子配线193.8 控制回路端子功能203.9 控制板示意图233.10 控制回路外围器件选型233.11 跳线功能说明23第四章掾作面板使用说明244.1 操作面板介绍244.2 指示灯说明244.3 操作面板按键说明254.4 菜单风格264.5 密码操作304.6 按键锁定及解锁314.7 操作面板显示及按键操作314.8 操作实例324.9 首次运行33第五章参数一览表355.1 基本菜单功能码参数简表355.2 用户参数记录表495.3 用户接线图50第六章叁数详解516.1 基本功能参数（PO组）516.2 主辅给定参数（Pl组）556.3 按键及显示参数（P2组）596.4 起停参数（P3组）616.5 多段参数（P4组）626.6 多功能输入参数（P5ffl） 656.7 模拟给定参数（P6组）716.8 多功能输出参数（P7组）746.9 过程PID闭环参数（P8组）796.10 电机参数（P9组）816.11 控制参数（PAffl） 836.12 增强功能参数（Pb组）886.13 通讯参数（Pcffl） 926.14 矢量控制参数（Pd组）936.15 故障记录参数（d组）976.16 产品识别参数（d1组）986.17 运用显示参数（d2组）986.18 用户定义功能码显隐区参数（AO组）.99第七章故障诊断1007.1 故障及告警信息列表1007.2 故障诊断流程103第八章日常保养及雒护1048.1 日常保养1048.2 定期维护1058.3 部件更换1058.4 绝缘测试105附录A MOdbUS通讯协议1071支持协议1072接口方式1073协议格式1074功能解择1085变频器寄存器地址分布1106CRC16 函数1137 Modbus通讯控制举例1138通讯网络的组建114附录B各种控制方式设置流程1151参数自整定的设置流程1152过程开环的设翼流程1163过程闭环的设置流程1184转矩控制的设翼流程1205复合控制的设置流程121附录C用户常见问题解答122附录D PG卡选型和连接示意图1251选配件介绍1252 PG卡分频数设定1253 PG卡通型和连接图125第一章TGCV6系列变频器介绍1.1产品型号说明铭牌上变频器型号一栏用数字和字母表示了产品系列、电源等级、功率等级及软硬件的版本等信息。1.2产品铭牌说明懿TEnGEn TGCV6-H-4T11G/15L执行标准：GB12668.2-2002功率：IlKW/15KW*入：AC3PH 380440V 5060HZ 39A/50.3A输出：AC3PH 0440V 0400HZ 24A/30A浙江天正电气股份有B艮公司Zhejiang tengen Electrical Co. Ltd1.3产品系列 TGCV6-4TG三相400V恒转矩/重载应用功率 kW)0.751.52.2375.57.5111518.5223037455575适配电机功率<kW)0.751.52.23.75.57.5111518.5223037455575输 出电压 (V)3相0额定输入电压额定 电流 <A)2.53.85.59131724303945607591112150过我 能力150% 1分钟.180% 10秒，200% 0.5秒,间隔10分钟(反时限特性)输 入额定 电压/ 频率3 相 380V-480V： 50Hz,60Hz允许 电压 范南323V-528V：电压不平衡度：3% :允许频率波动：±5%额定 电流 (A)3.56.29.214.92152793950.3609386104124150201制动地元标准内Bt内置可选防护等级IP20冷却方式自冷强制风冷功率(kW)90110132160200220280315365400适配电机 功率(kW)90110132160200220280315355400输 出电压 (V)3相O-额定输入电乐额定 电流 <A)176210253304377415520585650740过我 能力150% 1分钟，180% 10杪，200% 0.5秒，间隔10分钟(反时限特性)输入额定 电压/ 频率3 相 380V480V： 50Hz60Hz允许 电压 范用323V-528V：电压不平衡度：3% ：允许频率波动：±5%额定 电流 (A)160*196*232*282*352*385*491*552,624*704*制动中.元露外置制动单元防护等级IP20冷却方式强制风冷, TGCV6-4T90G及以上产品标准外置KL流电抗器 TGCV6-4TL三相400V变转矩/轻载应用功率(kW)1.52.23.75.57.51115IaS22303745557590适配电机 功率kW)1.52.23.75.57.5111514522303745557590输 b电压 (V)3和0额定输入电压额定 电流 (A)3.35.07.5111722303645567291110142176过我 能力115% 1分钟，160% 0.5杪，间隔10分钟(反时限特性)输 入额定电 乐/频率3 ftl 380V/480V： 50Hz60Hz允许电 压范朋323V528V：电压不平衡度：3% :允许频率波动：±5%额定 电流 (A)5.68.113.519526395036069.386104124150190235制动第元标准内置内置可选防护等级IP20冷却方式白冷强制风冷功率(kW)110132160200220280315365400450适配电机功率(kW)110132160200220280315355400450输 出电压 (V)3和0额定输入电压额定 电流 (A)210253304377415520585650740840我力过能115% 1分件.160% 0.5杪.间隔10分钟(反时限特性)啦 入额定电 压/频率3 til 380V/480V； 50Hz,60Hz允许电压范出323V-528V；电压不平衡度；3% ；允许频率波动：±5%额定 电流 (A)196,232*282*352,385*491,552*624*704,792*制动国元需外置制动单元防护等级IP20冷却方式强制风冷 TGCV6-4T110L及以上产品标准外置直流电抗器 TGCV6-2TG三相200V恒转矩/重载应用功率(kW)0.40.751.522适配电机功率kW0.40.751.52.2输出电压(V)3相0-璇定瑜入电压额定电流(A)2.64.57.510过我能力150% 1分钟.180% 10秒.200% 0.5秒.间隔10分钟(灰时用特性)输入额定电压/频率3和或单相 200V 240V： 50Hz60Hz允许电压范困180V 260V：电压不平衡度：3% ；允许频率波动；±5%额定中.流(A)5.59.214.523制动单元标准内置防护等燹IP20冷却方式(AH殂到风冷14产品技术规格控 制 特 性控制方式闭环矢量控制开环矢Itt抄制WF控制启动转矩0.00Hz 180%0.25Hz 180%0.50Hz 180%调速范围1:100012001:100稳速精度± 0.02%±0.2%±0.5%转矩控制有有无转矩精度±5%±5%转矩响应时间<10ms<20ms产品功能重点功能欠压调节、三地切换、转速跟踪、转矩限制、多段速运行（圾多至23段）、自整定、S段曲戏加 然速、转差补偿、PIDiBJYL下垂控制、限流控制、转矩/速度控制模式切换、手动/自动转矩提升、 电流限定、多功能输入端子/输川港子频率设定方式操作面板设定、然f UpZDn设定、上位机通讯设定、模拟设定AI1/AI2/AI3、端子脉冲Dl设定嫉率范围0.00 - 300.Hz 注：V/F方式OO -3000.0Hz可根据客户需求定制起动频率0.00 60.00Hz加战速时间0.1-36000s能耗制动能力制动单元动作电压:650-750V：使用时间：100.0s： TGCV6-4T75G及以下制动单元可内置直流制动能力由克制动起始嫁率：0.00 -300.0OHZ:直流制动电流：怛料知0.0720.0%：变抖知0.0 -90.0%直流制动时间：0.0 -30.0s：无需直流制动起始等待时间，实现快速制动磁通制动功能直动作、减速时不动作可选，出厂默认豉速时不动作特色功能多功能M键独创的多功能犍可设置经,附使用的操作：JOG、武急停军、运行命令f定方式切换、菜单切换等多菜维模式基本菜单模式、快速菜单模式、非出厂做功能码菜单模式、J近更改的10个功能码菜用模式参数拷贝标准操作面板可实现参数上传、下载,有拷贝进度指示；对己经上传的多数可选择禁止上传困盖功能码显陷性客户可自定义任意功能码组的显示、除藏双485通讯口双485通讯接口支持MOdbUS怖议（RTU）,标准线作面板可实现远程控制盒功能,最远500米操作而板可选按摄型或飞梭型操作面板.防护等级标准为IP20,防护等级IP54可选共直流母战全系列可实现多台变频器共用CL流封戏供电独立风道全系列采用独立风道设计,支持微热器柜外安装方式万能Ir展接口支椅客户.次开发带CPU的万能丁展板：物理楂IlSPl总税，软件协议MOdbUS扩展卡用户二次开发卡、堡机接口卡、PG反馀卡、空压机控制卡、通讯适配器卡、电源监控卡、相序 检测卡、外部电源整流卡等上电自检实现对内部及外国电路的上电自检，如电机接地、+IOV电双输出异常、模拟始入异常、断线等电源欠压、过流保护、过压保护、干扰保护、比较基准异常、自整定故障、模块保护、散热器过热保护、变频器过 皴保护、电机过我保护、外设保护、电流检测异常、输出对地对路异常、运行中异常抻电、输入电源异常、输出缺 相神常、EEPRO卜1 » 继电器啜合异常、温度采样断蛟、编码器新城、+10V电源输出异常、模拟输入异常、电 机过热（PTC）、通讯异常、版本兼容异常、拷贝异常、扩展卡连接异常、端子与.斥性检杳未通过、硬件过栽保护效率额定功率时.7.5kW及以下功率等被油3%： 45RW及以下功率等级95%: 55kW及以上功率等级98%坏境使用场所垂直安装在良好通风的电控柜内。不允许水平或其它的安装方式,冷却介质为空气。安装在不受 阳光出晒，无灰尘、无腐蚀性气体、无可燃性气体、无油雾、无蒸汽、无滴水的环境环境温度10-+40oC. 40-5OOC之间降额使用.卷升ifi510C.额定输出电流减少1%湿度5-95%,不允许凝露海拔高度0- 2000米，1000米以上降领使用,每升高100米，领定输出电流减少1%振动3.5mm, 29Hz： 10 ms2. 9200Hz； 15m2. 200500HZ存储温度40+70°C1.5 产品各部分的名称TGCV6-2T0.4G-TGCV6-2T2.2GTGCV6-4T7.5G/11L及以下功率等级TGCV6-4T11G/15L及以上功率等级图1-1产品各部分的名称1.6 产品外形和安装尺寸及大概重量TGCV6-2T0.4G- TGCV6-2T2.2G» TGCV6-4T7.5G/11L 及以下功率等级TGCV6-4T11G/15L及以上功率等级图1-2产品的外形和安装尺寸产品的外形和安装尺寸及大概量电压 等级交第型号外形和安装尺寸（mm珏 SS (kg)WHDW1H1D1T1安装孔d200VTGCV6-2T0.4G11819015510517340.835.51.5TGCV6-2T0.75G11819017510517360.545.52.2TGCV6-2T1.5G15540.831.5TGCV6-2T2.2G17560.542.2400VTGCV6-4T0.75G/1.5L11819015510517340.835.51.5TGCV6-4T1.5G/2.2L11819017510517360.545.52.6TGCV6-4T2.2G/3.7LTGCV6-4T3.7G/5.5LTGCV6-4T5.5G/7.5L1552491851362326985.54.5TGCV6-4T7.5G/11LTGCV6-4T11G/15L21033720015032488278.5TGCV6-4T15G/18.5LTGCV6-4T
