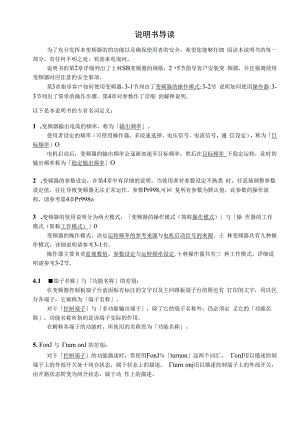

说明书导读为了充分发挥本变频器的的功能以及确保使用者的安全，希望您能够仔细 阅读本说明书的每一部分。有任何不明之处，欢迎来电询问。说明书的第2章详细列出了士林SB变频器的规格，25节指导客户安装变 频器，并且强调使用变频器时应注意的安全事项。第3章指导客户如何使用变频器，3-1节列出了变频器的操作模式;3-2节 说明如何使用操作器;3-3节列出了简单的操作步骤。第4章对参数作了详细 的解释说明。以下是本说明书的专有名词定义：1 .变频器输出电流的频率，称为输出频率。使用者设定的频率（可使用操作器、多段速选择、电压信号、电流信号，通 信设定），称为目标频率O电机启动后，变频器的输出频率会逐渐加速至目标频率，然后在目标频率 下稳定运转，此时的输出频率称为稳定输出频率O2 .变频器的参数设定，在第4章中有详细的说明。当使用者对参数设定不熟悉 时，任意地调整参数设定值，往往导致变频器无法正常运作。参数Pr998,可回 复所有参数为默认值，此参数的操作流程，请参考第4章Pr998o3 .变频器的使用说明分为两大模式，变频器的操作模式（简称操作模式）与操 作器的工作模式（简称工作模式）0变频器的操作模式，决定运转频率的参考来源与电机启动信号的来源。士 林变频器共有九种操作模式，详细说明请参考3-1节。操作器主要负责监视数值、参数设定与运转频率设定,士林操作器共有三 种工作模式。详细说明请参考3-2节。4.1 端子名称与功能名称的差别：在变频器控制板端子台前面贴有标注的文字以及主回路板端子台的附近有 打印的文字，用以区分各端子，它被称为端子名称。对于控制端子与多功能输出端子，除了它的端子名称外，仍必须定 义它的功能名称，功能名称所指的是该端子实际的作用。在解释各端子的功能时，所使用的名称皆为功能名称。5. FonJ 与 tum onJ 的差别：对于控制端子的功能描述时，常使用FonJ与turnon这两个词汇。 onJ用以描述控制端子上的外部开关处于闭合状态，属于状态上的描述。 turn onj用以描述控制端子上的外部开关，由开路状态转变为闭合状态，属于动 作上的描述。1 .交货检查每部SB-TYPE变频器在出厂前，均经过严格的品质检查，并对包装做了强 化防撞的处理。客户在变频器拆箱后，请立即执行下列检查步骤。检查变频器是否在运输过程中造成损伤。拆封后检查变频器机种型号是否与外箱登记资料相同。铭牌说明：MODEL ： POWER : INPUT : OUTPUT:MFG.NO ：型号生产批次软件版本号适用的马达容量额定输入额定输出（额定输出电流、酸大输出 电压、输出频率范围）Iiiiiiiiiiiiiil2Loo72SB-021-0.75K0.75KW12.5A IPH AC200-230V 5060Hz5A MAX 3PH AC200-230V 0.2400Hz-SERIAL NO : BC00001 VER : V0.2MADE IN CHINA.生产序号型号说明：SB-021 -0.75KSB:产品系列；021: 输入电压；021 : 220V I-PHASE0.75K:适用电机容量。2. 士林变频器介绍2-1电气规格 220V单相系列型号 SB-021-K0.4K0.75K适JHP0.51电机件重KW0.40.75轴 出额定输出容量KVA （注）0.951.5额定输出电流A （注）3.05.0过电流能力150% 60秒；200% 0.5秒（反限时特性）最大输出电压3 相 200240V电源额定电源电压单相 200240V 50Hz / 60Hz电源电压容许范围单相 180-264V 50Hz / 60Hz电源频率变动范围±5%电源容量KVA1.52.5冷却方式强制风冷变频器消耗功率W （注）5085变频器重量Kg0.60.6（注）额定输出电流、额定输出容量、变频器消耗功率的测试条件：载波频率（Pr72）为5kHz, 变频器输出电压为220V ，输出频率为60Hz,周围温度为40o2-2 一般规格(变频器特性)控制方式SPwM控制，V/F控制。输出频率范围0.2400Hz (启动频率设定范围为060Hz)0频率设定 分辨率数字设定频率设定在IOOHZ之内，分辨率为0.01Hz；频率设定在IOOHZ以上时，分辨率为0.1 Hzo模拟设定DCO5V信号设定时，分辨率为1/500；DC(MOV or 420mA信号设定时，分辨率为l1000o输出频率 精确度数字设定最大运转频率的±0.01%模拟设定最大运转频率的±0.5%电压/输出频率特性基底电压(Prl9)、基底频率(Pr3)可任意设定。 可选择定转矩模型、适用负载模型(Prl4)。转矩补偿转矩补偿设定范围0-30% (PrO),自动补偿，滑差补偿。加减速曲线特性加减速时间设定范围03600秒(Pr7,Pr8)o可选择不同的！加减速曲线模 型(Pr29) o煞车功能直流煞车动作频率0120Hz (PrlO),直流煞车时间010秒(Prl 1), 直流煞车电压0-30% (Prl2)o直线煞车、空转煞车功能选择(Pr71)电流失速防护可设定失速防止准位0200% (Pr22)。运转频率设定操作器设定、DCO5V信号设定、DCo10V信号设定、DC420mA信号设 定、多段速档位设定，通讯设定。PID控制参见第四章参数说明Prl60- Prl63o控 制 端 子多功能控制端子电机启动(STF、STR)>第二功能(RT)、8段速控速(RH> RM、RL)、外 部积热电驿跳脱(OH)(可由客户设定(Pr80Pr84)重置(RES)使用外部接点(开关)重置变频器或者使用操作器重置变频器。多 功 能 输 出 顺 子多功能输出端子(SO)电机运转检出(RUN)、输出频率检测(FU)、输出频率到达(SU)、过负载 警报(OL)、零电流检出(OMD)(Pr40)多功能输出继电器电机运转检出(RUN)、输出频率检测(HJ)、输出频率到达(SU)、过负载 警报(OL)、零电流检出(OMD)、异警(ALARM) (Pr85)多功能模拟仪表多功能DC (O-IOV)输出(AM)：输出频率、电流(Pr54)SH-DUOl 操作器运转状 态监视输出频率监视，输出电流监视，输出电压监视，异常记录(最多4组)LED指示灯(6个)运行指示灯、频率监视指示灯、电压监视指示灯、电流监视指示灯、模式切 换指示灯、PU/外部端子控制指示灯通讯功能通讯功能内置全双工RS485接口保护机制/异警功能过电流保护，P-N过电压保护，电压过低保护，电机过热保护(Pr9), IGBT模 块过热保护，煞车晶体异常保护，通信异常保护等。环境周围温度-10+50°C (未冻结下)周围湿度90%Rh以下(未结露下)保存温度-10-+50oC周围环境室内，无腐蚀性气体，无易燃性气体，无易燃性粉尘振动5.9ms2(0.6G)以下，符合 JIS C0911 的标准2-3外形尺寸2-3-1 SB0210.4K0.75K (0.5HP/IHP)系列2-4各部分名称2-4-1铭牌与型号2-4-2 SB-021-0.4KW、0.75KW (0.5HP、IHP)系列1.冷却风扇2.模组散热器3.主回路端子台4.接地用螺柱5,固定基板用螺柱6.安装孔7.通讯端口 8.控制回路端子台9.继电器IO电源指示灯11.报错指示灯2-5安装与配线2-5-1安装须知1 .请以垂直方式安装2 .安装时应与四周保持理当空间IOcmIOcmT3 .变频器四周温度请勿超过额定值4 .安装于保护箱中的正确位置I换气风扇Shihlin Inverter通风孔5 .请不要安装在高振动的机器设备上（例如：车床、铳床等）6 .请不要安装在木材等易燃性的材料上7 .请不要安装在有爆炸性气体、可燃性粉尘的环境中8 .请不要安装在有油雾、灰尘的环境中9 .请不要安装在有高腐蚀性气体、空气中高盐分的环境中10 .请不要安装在高温、高湿度的环境中11 .务必用M38螺丝将基板与接地用螺柱锁紧，以保证基板有效接地；12 .在上电以后以及断电后十分钟内，请勿接触变频器上导体部分，以免触电。（注1）只有合格的专业人员才可以实施安装、配线、拆卸及保养。（注2）请确实遵守安装须知。若未依上述规定安装，而导致变频器损毁或发生危险事件，本 公司不负任何法律责任。在安装过程中有任何的问题，欢迎来电咨询。2-5-2 端子配线SB0210.4K、0.75K （0.5HP、IHP）系歹U外部热继电器的使用，请参考第4章Pr8OPr84 (OH)。 端子名称与功能名称的差别：（注2）（注3）在变频器控制板端子台前面贴有标注的文字以及主回路板端子台的附近有打印的文字， 用以区分各端子，它被称为端子名称。对于控制端子与多功能输出端子，除了它的端子名称外，仍必须定义它的功能名 称，功能名称所指的是该端子实际的作用。在解释各端子的功能时，所使用的名称皆为功能名称。多功能控制端子与多功能输出端子，请参考第4章Pr8OPr84。(注4)在SB-021-0.4K0.75K (0.5HP/1HP)系列的控制端子只有SinklnPUt型式。其配线，如 下图所示。不论控制端子的形式为何，其外部配线皆可视为简单开关。当开关闭合(On)时，控制信 号输入控制端子。当开关打开(Off)时，控制信号切断。InverterSinkInPUt使用例（注5）请参阅第4章通信部分。主回路板端子说明L-N连接到市电电源。U-V-W连接到三相鼠笼式电机。P- PR连接煞车电阻。（注DP-N连接煞车单元（注2）变频器的机壳接地，220V系列为第三种接地。（注1）1 . SB-021-0.4K0.75K（0.5HPIHP）型号的变频器，出厂时并没有附加煞车电阻。2 .回生电压的相关知识，请参考第4章Pr3O.（注2）为了提升减速时煞车能力，建议顾客在端子P-N间加装选购的煞车单元。煞车单元可 以有效的消耗在减速时电机反馈回变频器的能量。对于煞车单元的选购如有疑问，欢迎来电 咨询。控制板端子端子形式端子名称功能名称说明与功能描述关号入 开信输STF可选择详细说明请参考第4章Pr80Pr840STR可选择MO可选择Ml可选择M2可选择RESRESRES turn on后，变频器执行重置程序。SDSDSTF、STR、M0、Ml、M2、RES 的共同参考地模拟 信号 输入10端子内部为5V电源2电压信号05V或者O-IOV的输入点， 用以设定运转频率。Pr384电流信号4mA20mA的输入点，用以 设定运转频率。Pr39510、2、4和AM端子的共同参考地。电驿 输出A平常时，A-C间为常开接点，B-C间为常闭接点。 这些端子为多功能继电器输出，具体参考Pr85 （注）接点能力 VDC30V / VAC230V- 0.3ABC开集极 输出SO可选择这些端子亦称为多功能输出端子。多功能输出 端子的功能名称，可经由参数PMO设定。详细说 明请参考第4章Pr40oSESE开集极输出的参考地。模拟 信号 输出AM外接模拟表，用以指示输出频率或者输出电流。相关参数，请参考第4章Pr54、Pr55、Pr56与Pr 191485 通讯 接口SDASDARS485/422串行通信端子SDBSDBRDARDARDBRDBP5SP5S5V电源供给SGSG5V地WF* 注 1WFNMI（注I）WF端子仅供变频器程序更新使用，在正常运行时请勿连线，否则可能导致变频器 异常或故障。2-5-3配线须知主回路配线：1 .电源输入线切勿直接接在变频器的电机接线端子U-V-W上，否则将造成以避免人员触电。变频器的损坏。2 ,请勿在变频器的输出端加装进 相电容、突波吸收器及电磁接 触器。3 .勿使用电源在线的电磁接触 器或！无熔丝开关来启动 与停止电机。4 .变频器及马达请确实机壳接地,5 .主回路板配线的线径、压接端子的规格、无熔丝开关的规格及电磁接触器的规 格，请参考2-6节。若变频器与电机之间的距离较长时，请使用较粗的导线，务 必使导线压降在2V以下。（导线总长请勿超过500米）6 .电源侧及负载侧的接线需使用绝缘套筒压接端子。7 .电源断电后，短时间内端子PN间仍有高电压存在，请勿触摸以免触电。控制回路配线：L信号输入的导线必须使用隔离线，并将金属网与端子5J相接。2 .控制板配线，建议使用线径为0.75mm2的导线。绝缘皮的剥除，请依照下图指示。16mm ± Imm3 .控制板配线（包含信号输入线），请远离主回路板配线。严格禁止控制板配线与 主回路板配线一起捆扎。4 .端子SD、端子SE与端子5J在变频器的内部为相互隔绝的电源参考 地。（注1）务必将端子台螺丝旋紧。配线后的线渣请勿遗留在变频器之内。（注2）电缆配线时，请先将导线保护橡皮做十字切割，再将电缆穿过导线保护橡皮，以 避免电缆的绝缘皮刮伤。PVC管或金属管配线时，先取下导线保护橡皮，直接配管。（注3）只有合格的电机专业人员才可以实施安装、配线、拆卸及保养。（注4）请确实遵守配线须知。若未依上述规定配线，而导致变频器损毁或发生危险事件，本 公司不负任何法律责任。对于配线有任何的问题，欢迎来电咨询。2-6外围配备选择2-6-1无熔丝开关变频器型号SB-021-0.4KSB-021-0.75K电机容量220V 0.5HP220V IHP电源能力1.5KVA2.5kVA适用的NFB型号 （士林电机）NA30 5ANF30 IOA适用的MCB型号 （士林电机）S-CllLS-CllL2-6-2电力线规格/压接端子规格变频器型号SB-021-0.4KSB-021-0.75K电力线规格电源侧（LN） 导线规格（mm?）22负载侧（UVW） 导线规格（mm?）22压接端子规格 （电力线使用）电源侧（LN） 压接端子规格2-42-4负载侧（UVW） 压接端子规格2-42-42-6-3煞车电阻变频器型号SB-021-0.4KSB-021-0.75K煞车电阻规格IOOW 220 Q 以上150W 120 Q 以上（注1）上表所列的煞车电阻容量，所根据的条件是回生煞车使用率为10% （动作5秒，必须停 止45秒来散热）。（注2）在高频度启动/停止运转的场合，必须要设定较大的回生煞车使用率，此时煞车电阻的 容量需要相应的加大。在选购煞车电阻时如有疑问，欢迎来电咨询。3基本操作注：SH-DUOl操作键盘为可选器件3-1变频器的操作模式变频器的操作模式，关系到运转频率的参考来源与电机启动信号的来源。士林SB-TYPE系列变频器共有九种操作模式，PU懂C、JOG模式、外 部模iC、通讯模、混合模式1、混合模式2、混合模式3、混然式 4、混制莫式5。相关参数设定值操作模式运转频率的参考来 源电机启动信号的来 源备注操作模式 选择 Pr790PU模式SH-DUOl操作键 盘SH-DUOI操作键 盘的或按 键pu mj、 JOG模式 与外部模 式可互换 操作JOG模式PrlS的设定值SH-DUOl操作键 盘的鱼或购也 键外部模式外部电压/电流信 号、多段速档位组 合外部正逆转端子1PU模式同Pr79=0PU模式PU模式、 JOG模式可互换操作JOG同Pr79=OJOG模式2外部模式同Pr79=0外部模式3通讯模式通讯通讯4混合模式1SH-DUOl操作键 盘外部正逆转端子5混合模式 2外部电压/电流信 号、多段速档位组合SH-DUOl操作键 盘的或版 按键6混合模式 3通讯外部正逆转端子7混合模式 4外部电压/电流信 号、多段速档位组 合通讯8混合模式 5SH-DUol操作键 盘设定、外部端子 及外部 JOG(P5 )的设定值外部正逆转端子(注)由于上电时Pr79=0,变频器处于肥灯M Pr79的设定值可以更改，来切换操作模式。3-1-1操作模式切换流程图，使用SHDU01操作键盘Pr79=0外部模式Pt模式JOG模式Pr79=lPU模式电源启动 变频器重置 OJOG模式ShihUn- rrUUUMON EXTO REVOr Hz OAOVPUFWDOJH（注DLPU模式下，操作键盘指示灯PU会亮。2 .外部模式下，操作键盘指示灯 EXT会亮。3 .混合模式1、2、3、4或5下，SH-DUOI操作键盘指示灯PU与EXT会亮。4 .JOG模式下，指示灯PU会亮，并且在电机未运转时SH-DUOl操作键盘显示屏显示I U U Uo（注2）当是由通讯线接入时，利用IPUl键来切换模式时，Pr79的值自动调整为3。（注3）Pr79=2、3、4、5、6、7或8时，操作模式固定不变，因此没有操作模式切换流程图。3-2操作键盘的工作模式可以通过使用操作键盘监视输出频率、监视输出电压、监视输出电流、浏 览异警讯息、参数设定、运转频率设定等工作。因此，操作键盘的工作模式共 有五种：监视模式,参数设定模式，频率设定模式，操作模式、异警模 式。3-2-1工作模式切换流程图，使用SHDU01操作键盘电源启动进入监视模式（注D变频器重置O->进入频率设定模式（注2）ShihlinMONO EXTO Hz OA OV PUREVO FWDO进入参数设定模式（注3）MONO EXTOOHzOAOVPUFWDOShihlin（注1）监视模式下的详细操作流程，请/考322用？ （注2）频率设定模式下的详细操作流程，请参考3-2-3节。（注3）参数设定模式下的详细操作流程，请参考3-24节。（注4）切换操作模式的详细操作流程，请参考3-1/节。3-2-2监视模式的操作流程图，使用SH-DUOl操作键盘以PU模式为例：（注O1 .监视输出频率，指示灯2 .监视输出电压，指示灯3 .监视输出电流，指示灯 流值。4 .浏览异警记录，指示灯Me）N与Hz会亮，操作键盘显示屏显示当时的输出频率。 Me）N与V会亮，操作键盘显示屏显示当时的输出电压值。 MoN、Hz与V会亮，操作键盘显示屏显示当时的输出电MoN"会亮，操作键盘显示屏显示异警代码。异警记录最多4组。（注2）异警代码，请参考附录2。323频率设定模式的操幅逾斜J运便整HDU01操作键盘进入频率设定模式 （读出旧的运转频率）（在调整的过程中，记忆体的运转频率会不断的更新）ShihlinShihlinMONO EXTOREVOHz OA OVPUFWDOMONO EXTO HzOAOVPUREVO FWDO（注1）当变频器在运转状态下用修改频率（注2）频率设定模式下，指示灯Hz会亮，指示灯MoN不会亮。（注3） PU设定频率时,设定频率值不能大于上限频率，当需要高频运转时，需先修改上限频率。3-2-4参数设定模式的操作流程图，使用SH-DUOl操作键盘以PU模式为例：进入参数设定模式ShihlinO-PrMONO EXTO OHz OA OV PREVO FWDOSETShihlinn n n 尸.MUUMONO EXTOOHz OA OVPUSETShihlini nr.f u uMONO EXTOOVPU REVO FWDOREVO FWDOShihlinP.MONOJ* UUEXTOOHz OA OVPUShihlinSETP UCMONO EXTOOHz OA OV PUShihlin ZZ22 MONO EXTOOHz OA OVPUREVO FWDOREVO FWDOREVO FWDO从记忆体中读出 旧的设定值调整出新的设定值ShihlinMONO EXTOShihlinREVO FWDOOHz OA OV PUMONO EXTOOHz OA OV PU拉住 超过 1.5秒 >将设定值写入记忆体中REVO FWDOOHz OA OV MONO EXTO PU REVO FWDO E 向ShihlinSETShihlinODO厂厂LUMONO EXTOOHz OA OVPUREVO FWDO（注）参数设定模式下，指示灯Hz与指示灯MON"不会亮。3-3 PU模式下，基本操作程序（Pr79=0或1）步骤描述1切换操作模式至PU模式，此时指示灯PLJ会亮起。（注）l.Pr79=0时，电源启动或变频器重置后，变频器会先处于DPCd模式，然后按 g键切换到夕Z模式下；或按PU键来切换至夕Z模式2.操作模式的选择与切换，请参考3-1节的内容。2进入频率设定模式，并且将运转频率写入内存中。（注）频率设定模式的操作流程，请参考32节的内容。3按下或后，电机开始运转。此时指示灯会闪烁，指示电机正在运转。操作键盘亦会自动进入监视模式。（注）1.监视模式的操作流程，请参考3-2节的内容。2.电机运转中，亦可进入频率设定模式，更改内存中的运转频率，以改变电机 转速。4按下隔后，电机减速，直到停止。变频器必须等到电压停止输出后，指示灯RUN 才会熄灭。3-4外部模式下，基本操作程序（Pr79=0或2 ）步骤描述1切换操作模式至外部模式，此时指示灯EXT会亮起。（注）LPr79=0时，电源启动或变频器重置后，变频器会先处于O?cd模式；在其他 模式时按键切换到工作模式之操作模式下，然后按卷进行切换至OP'模式；2 .Pr79=2时，变频器永远处于°。门日模式；3 .操作模式的选择与切换，请参考3-1节的内容。2若运转频率由电流信号设定，请参考第4章Pr39。 若运转频率由多段速档位设定，请参考第4章Pr4。 若运转频率由电压信号设定，请参考第4章Pr38°3STF turn on或STR turn on,则电机启动运转。此 时指示灯RUN 会闪烁，指示电机正在运转。（注）监视模式的操作流程，请参32节的内容。4STFmmoff或STRtUmoff后，电机减速，直到停止。 变频器必须等到电压停止输出后，指示灯RIJN 才会熄灭。3-5通讯模式下，基本操作程序（Pr79=3 ）通讯模式下，用户可以通过通讯进行参数设定，启停控制，复位等变频器操 作，具体方法见Pr32Pr53及通讯协议说明3-6 JOG模式下，基本操作程序（Pr79=0或1）步骤描述1切换操作模式至JOG模式，此时指示灯PU会亮起，并且在电机未 运转时SH-DUOl操作键盘显示屏显示Jd（注）操作模式的选择与切换，请参考3-1节的内容。21 .按住所或他司时，电机开始运转。此时指示灯RUN会闪烁，指示 电机正在运转；2 .放开网或瓯后，电机减速，直到停止。变频器必须等到电压停止 输出后，指示灯RUN 才会熄灭。（注）1.监视模式的操作流程，请参考32节。2. JOG模式下，运转频率为Pi5的设定值，加减速时间为PH6的设定值。 请参考第4章PrI5。3-7混合模式1下，基本操作程序（Pr79=4）步骤描述1混合模式1下，指示灯PU与EXT会闪烁。 （注）操作模式的选择与切换，请参考3.1节的内容。2进入频率设定模式，并且将运转频率写入内存中。 （注）频率设定模式的操作流程，请参考32节的内容。3由SH-DUOl操作键盘设定运转频率，外部端子启动电机运转。此时指示灯RUN灯会闪烁，指示电机正在运转。（注）监视模式的操作流程，请参3-2节的内容。4外部端子输出停止信号后，电机减速，直到停止。变频器必须等到电压停止输出后，指示灯RUN才会熄灭。3-8混合模式2下，基本操作程序（Pr79=5 ）步骤描述1混合模式2下，指示灯pu与E乂T会闪烁。 （注）操作模式的选择与切换，请参考3-1节的内容。2运转频率由外部端子设定：若运转频率由电流信号设定，请参考第4章Pr39。 若运转频率由多段速档位设定，请参考第4章Pr4。 若运转频率由电压信号设定，请参考第4章Pr38。3按下SH-DUOI操作键盘 或 启动后，电机开始运转。此时指示灯 RUN 会闪烁，指示电机正在运转。操作键盘亦会自动进入监视模式。 （注）1.监视模式的操作流程，请参考3-2节的内容。2.电机运转中，亦可进入频率设定模式，更改内存中的运转频率，以改变电机 转速。4按下限路后，电机减速，直到停止。变频器必须等到电压停止输出后，指示灯Run才会熄灭。3-9混合模式3下，基本操作程序（Pr79=6 ）必须藉由通讯将运转频率写入内存中。变频器的稳定输出频率取决于通讯 给定的运转频率。由外部端子触发变频器启动。此时也可以籍由通讯实现 Pr996,Pr998,Pr999 的功能。3-10混合模式4下，基本操作程序（Pr79=7 ）变频器的运转频率取决于外部端子电压信号大小、电流信号大小或 者多段速档位的组合。由通讯触发变频器启动（包括复位）。3-11混合模式5下，基本操作程序（Pr79=8 ）若EXJ、RL、RM、RH都OFF,运转频率则由操作面板设定的频率决定，若 EXJoN时，运转频率取决于Pi5的值，加减速时间则是取决于PH6的值。当 不选择EXJ功能时，频率由外部端子给定。（参考PMPr6, Pr80Pr84）4.参数说明PrO转矩补偿Pr3基底频率Prl4适用负载选择Prl9基底电压1 .变频器的最大输出电压，称为基底电压。2 .当输出频率低于基底频率时，变频器的输出电压会随着输出频率的增加而增 力口；当输出频率到达基底频率（Pr3）时，输出电压会刚好到达基底电压。若输 出频率超过基底频率后，仍不断上升，此时输出电压会固定在基底电压。V/F 曲线（输出电压VS输出频率），请参考下列图表。3 .V/F控制的变频器，在电机启动时，因为变频器的输出电压不够，常导致启动 转矩不足。适当地设定转矩补偿（Pr0）,可以提升启动时的输出电压，以得到 较佳的启动转矩。4 .假如PrO=6%且PH9=220V,则变频器在输出频率为OHZ时，其输出电压为Prl 9 × Pr0=220 X 6%=13.2V。5 .当Prl4=4,假设Pr98=5Hz ,Pr99=10%,对于220系列变频器输出频率在5Hz时，其输出电压= Pr99X220V=10%X220V = 22V0而对于440V系列变频器输出频率为5Hz时，其输出电压= Pr99X440V=10%X440V=44VPrl4参数设定0值V/F曲线输出用压l>rfIM输出频率1、变转距负 载2、适用于 泵、风扇等输出电压输出中用升降负载Br9<I,r9f Pr：' 输出频率说明I>r5输出频率1、定转距负载2、适用于输送 带等升降负载依 Pr98、 Pr99 的 值来决定曲线为 高启动转距还是 递减转距（注1）若PrO的设定值过高，将导致变频器的电流保护机制启动或无法顺利启动。 （注2）若Prl9=9999时，变频器的最大输出电压将取决于电源电压的大小。Prl上限频率Pr2下限频率Prl8图速上限频率Pr2o 设定频率。如右下图所示若设定频率 Pr2,则稳定输出频率二变频器稳定输出频率若Pr2<设定频率 Prl（Prl8）,则稳定输出频率= 若Pr 1 （Prl8） <设定频率，则稳定输出频率（注1） 上限频率与高速上限频率是相互牵连的。当 设定频率需要限制在120HZ以下的时候，请用Prl 作为上限频率（Prl的设定范围为0-120Hz）;当设定 频率需要限制在120-400HZ时，请用PH8作为上限 频率（Prl8的设定范围为120-400Hz）;Pr4Pr6, Pr24Pr27 多段速（注2）若Prl <Pr2,则稳定输出频率永远等于Prl的设定值。 （注3）设定频率时，设定频率值不会超过Prl的值。相关参数Pr4-Pr6说明Pr24Pr27PM-第1速（高速），Pr5第2速（中速），Pr6-第3速（低速）。 分别为第4速第7速。当参数为默认值9999时，该段速无效。t注I）只1?在外部模式、混含模式2或混合模式4下，变频器的运转频率，力使用多段速档位设定。（注2）本段落所提到的RL、RM、RH为多功能控制端子的功能名称（例：Pr80=2,选择 MO端子作为RL功能）。多功能控制端子的功能选择与功能，请参考Pr80-Pr84;相关 配线，请参考3-5节。（注3）当Pr24Pr27的所有设定值皆为9999（默认值）时，代表3段速操作。意指不论RL、 RM、RH如何排列组合，最多只有3种速度。在三段速操作时，变频器的运转频率设定，如下列叙述（端子优先权RL>RM>RH）:1 .当RLon时，运转频率为Pr6的设定值。2 .当RM on时，运转频率为Pr5的设定值。3 .当RH on时，运转频率为Pr4的设定值。4 .当RLOn与RM on时，运转频率为Pr6的设定值。5 .当RLon与RH on时，运转频率为Pr6的设定值。6 .当RMon与RHon时，运转频率为Pr5的设定值。7 .当RLOn、RM on与RH on时，输出频率为Pr6的 设定值。（注4）当Pr24Pr27的所有设定值全部不为9999时， 代表7段速操作。意指配合RL、RM、RH的组 合，总共有7种速度。变频器的运转频率设定， 如右图所示。（注5）当Pr24Pr27的某些设定值为9999时。例如， 若只有Pr27=9999（第7速），则第7速无效，因此 当信号同时输入RL、RM与RH时，变频器会转 换为三段速操作，运转频率则为Pr6的值。Pr7加速时间Pr8减速时间Pr20加减速基准频率Pr29加减速曲线选择1 .变频器输出频率从OHZ加速至Pr20(Pr3)所需要的时间，为加速时间(Pr7)。2 .变频器输出频率从Pr20(Pr3)减速至OHZ所需要的时间，为减速时间(Pr8)。Pr29=0 时线性加减速曲线Pr7与Pr20搭配，形成一条加速斜率。Pr8与Pr20搭配，形成一条减速斜率。 变频器运转频率变化时，其输出频率的 加速曲线依据加速斜率，作直线上升; 减速曲线依据减速斜率，作直线下降。Pr29=l B寸S字加减速曲线1Pr7与Pr3搭配，形成加速斜率。Pr8与PW搭配，形成减速斜率。加减速曲线则依附加减速斜率作S形变心设耳濡"庭之间S曲线方程为:/= 1cos x XPq I ；设定在P3以上S字曲线的方程为:.4 Pr7 5 -t= X × / + × P r 79 H r 3 2Vt：时间、f：输出频率(注)此种曲线，适用于工作机主轴。Pr29=2 时S字加减速曲线2Pr7与Pr20搭配，形成一条加速斜率。Pr8与Pr20搭配，形成一条减速斜率。当变频器设定频率变化时，加速曲线依附加速斜率作S形上升；减速曲线则依附减速斜率作S形下降。如右图，变频器设定频率由f调整至f2,其加速曲线作一次S形变化，时间为Pr7×(f2-f0)Pr20;再将设定频率由f2调至f3时，其加速曲线再作一次S 形变化，时间为 Pr7×(f3-f2)Pr20o(注)此种曲线的频率可有效地缓和加减速时电机 的振动，有防止皮带、齿轮崩裂的效果。Pr9电子热动电驿容量1 .一电子热动电驿是利用变频器的程序,模拟电机的积热电驿，以避免电机过 热现象发生。2 .使用台制鼠笼式感应电机（标准电机）时，Pr9的设定值请设为电机在60Hz运 转下的额定电流值；使用大陆制鼠笼式感应电机（标准电机）时，P9的设定值 请设为电机在50HZ运转下的额定电流值。3 .当Pr9=0时，电子热动电驿的功能无效。4 .当电子热动电驿，计算出电机已经累积太多热量时，操作键盘SH-DUOl操作 键盘显示屏会显示故障H?,并且停止输出。（注1）变频器重置（ReSet）后，电子热动电驿的热累积记录将会归零，使用时应注意。（注2）两台或者更多电机被连接到变频器时，不能使用电子热动电驿作为电机过热保护。请 在每台电机的配线加装外部式热继电器。（注3）使用特殊电机时，不能使用电子热动电驿保护。请在电机的配线加装外部式热继电器。输出频率停止信号输入（注4
