EDA课程设计-正弦信号发生器地设计.doc

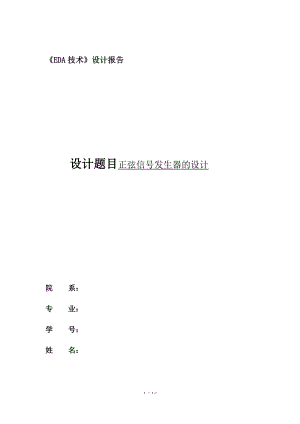

EDA技术设计报告设计题目正弦信号发生器的设计院 系：专 业：学 号：姓 名： 一设计任务与要求 1.设计任务:利用实验箱上的D/A转换器和示波器设计正弦波发生器，可以在示波器上观察到正弦波 2.设计要求: 1 用VHDL编写正弦波扫描驱动电路 2设计可以产生正弦波信号的电路 3连接实验箱上的D/A转换器和示波器，观察正弦波波形二设计方案1设计能存储数据的ROM模块，将正弦波的正弦信号数据存储在在ROM中，通过地址发生器读取，将正弦波信号输入八位D/A转化器，在示波器上观察波形   2用VHDL编写正弦波信号数据，将正弦波信号输入八位D/A转化器，在示波器上观察波形 并转串输出7根地址线8位ROM计数器RSTCLKTLV5620D/A转换三设计框图图 1 设计框图信号发生器主要由以下几个局部构成：计数器用于对数据进展采样，ROM用于存储待采样的波形幅度数值，TLV5620用于将采集的到正弦波数字量变为模拟量，最后通过示波器进展测量获得的波形。其中，ROM设置为7根地址线，8个数据位，8位并行输出。TLV5260为串行输入的D/A转换芯片，因此要把ROM中并行输出的数据进展并转串。四实现步骤1.定制ROMROM的数据位选择为8位，数据数选择128个。利用megawizard plug-in manager定制正弦信号数据ROM宏功能块，并将上面的波形数据加载于此ROM中。如图3所示。图2 ROM存储的数据图3调入ROM初始化数据文件并选择在系统读写功能顶层设计主要是通过编写VHDL语言或设计原理图用于产生计数信号和调用room存储的数据并输出。在此步骤里要建立EDA工程文件，工程文件结构如图4所示，SIN_T中的VHDL代码如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY SIN_GNT ISPORT ( RST, CLK, EN : IN STD_LOGIC;ADDR : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);DOUT : OUT STD_LOGIC_VECTOR(7 DOWNTO 0) );END SIN_GNT;ARCHITECTURE BEHAVIOR OF SIN_GNT ISPONENT ROM ISPORT ( address : IN STD_LOGIC_VECTOR(6 DOWNTO 0);inclock : IN STD_LOGIC;q : OUT STD_LOGIC_VECTOR(7 DOWNTO 0) );END PONENT;SIGNAL Q : STD_LOGIC_VECTOR(6 DOWNTO 0);BEGINU : ROM PORT MAP ( address => Q,inclock => CLK,q => DOUT);PROCESS(CLK, RST, EN)BEGINIF RST = '0' THENQ <= "0000000"ELSIF CLK'EVENT AND CLK = '1' THENIF EN = '1' THENQ <= Q + 1;END IF;END IF;END PROCESS;ADDR <= Q;END BEHAVIOR;工程文件的建立步骤简述如下：1、新建一个文件夹。利用资源管理器，新建一个文件夹,如：E: SIN_GNT 。注意，文件夹名不能用中文。 2、输入源程序。打开QuartusII，选择菜单“File“New，在New窗中的“Device Design Files中选择编译文件的语言类型，这里选“VHDL Files。然后在VHDL文本编译窗中键入如图4所示的VHDL程序。图4 Quartusii 编辑代码窗口3、文件存盘。选择“File“Save As，找到已设立的文件夹e : SIN_GNT ，存盘文件名应该与实体名一致，即singt.vhd。当出现问句“Do you want to create时，假如选“否，可按以下的方法进入创建工程流程；假如选“是，如此直接进入创建工程流程，创建工程流程如下：3.1、建立新工程管理窗。选择菜单“File“New Preject Wizard，即弹出工程设置对话框。点击此框最上一栏右侧的按钮“，找到文件夹E: SIN_GNT ，选中已存盘的文件singt.vhd一般应该设定顶层设计文件为工程，再点击“打开，即出现如图5所示设置情况。其中第一行表示工程所在的工作库文件夹；第二行表示此项工程的工程名，此工程名可以取任何其它的名，通常直接用顶层文件的实体名作为工程名，第三行是顶层文件的实体名。 3.2、将设计文件参加工程中。然后点击下方的“Next 按钮，在弹出的对话框中点击“File栏的按钮，将此工程相关的所有VHDL文件参加进此工程(如果有的话)，即得到如图6所示的情况。工程的文件参加的方法有两种：第1种是点击右边的“Add All按钮，将设定的工程目录中的所有VHD文件参加到工程文件栏中；第2种方法是点击“按钮，从工程目录中选出相关的VHDL文件。图5 为工程文件命名3.3、选择仿真器和综合器类型。点击图6的“Next按钮，这时弹出的窗是选择仿真器和综合器类型的，如果都是选默认的“NONE，表示都选QuartusII中自带的仿真器和综合器，因此，在此都选默认项“NONE。 3.4、选择目标芯片。再次点击“Next，选择目标芯片。首先在“Family栏选芯片系列，在此选“Cyclone系列，并在此栏下选“Yes，即选择一确定目标器件。再按键“Next，选择此系列的具体芯片：EP1T3C144C8图7，按键“Next后，弹出工程设置统计窗口，以上列出了此项工程的相关设置情况。 图6 添加工程文件图7 选择器件芯片类型3.5、完毕设置。最后按键“Finish，即已设定好此工程图8，此工程管理窗主要显示工程项目的层次结构。图8 Quartusii中EDA工程文件结构对程序进展编译，以测程序是否有错误，最终生成的原理图图9。图9 编译仿真后生成的原理图仿真就是对设计项目进展一项全面彻底的测试，以确保设计项目的功能和时序特性，以与最后的硬件器件的功能与原设计相吻合。仿真操作前必须利用QuartusII的波形编辑器建立一个矢量波形文件以作仿真激励。VWF文件将仿真输入矢量和仿真输出描述成为一波形的图形来实现仿真。QuartusII允许对整个设计项目进展仿真测试，也可以对该设计中的任何子模块进展仿真测试。方法是设定为“Simulation focus。仿真设定单元Simulation Settings允许设计者指定该模块的仿真类型，仿真覆盖的时序和矢量激励源等。Time/Vectors仿真参数设定窗允许设定仿真时间区域，以与矢量激励源。对工程的编译通过后，必须对其功能和时序性质进展仿真测试，以了解设计结果是否满足原设计要求。步骤如下：4.1、打开波形编辑器。选择菜单File中的New项，在New窗中选“Other Files中的“Vector Waveform File，点击OK，即出现空白的波形编辑器。4.2、设置仿真时间区域。为了使仿真时间轴设置在一个合理的时间区域上，在Edit菜单中选择“End Time项，在弹出的窗中的“Time窗中键入50，单位选“us，即整个仿真域的时间即设定为50微秒，点击OK，完毕设置。4.3、存盘波形文件。选择File中的“Save as，将以名为t4b.vwf默认名的波形文件存入文件夹E:sin_gnt中。 图10 工程仿真图形4.4、输入信号节点。将计数器计的端口信号节点选入此波形编辑器中。方法是首先选View 菜单中的“Utility Windows项的“Node Finder选项。其对话框如图3-21所示，在Filter框中选Pins : all，然后点击“List钮。于是在下方的“Nodes Found窗中出现了设计中的singt工程的所有端口引脚名如果此对话框中的“List不显示，需要重新编译一次，即选Processing Start pilation，然后再重复以上操作过程。用鼠标将重要的端口节点CLK和输出总线信号DOUT都拖到波形编辑窗，点击波形窗左侧的全屏显示钮，使全屏显示，并点击放大缩小钮后，用鼠标在波形编辑区域右键点击，使仿真坐标处于适当位置。4.5、编辑输入波形输入激励信号。点击时钟名CLK，使之变兰色，再点击左列的时钟设置键，在Clock窗中设置CLK的周期为3us；所示的Clock窗中的“Duty cycle是占空比，可选50，即50%占空比，再对文件存盘。、总线数据格式设置。如果点击如图3-22所示的输出信号“DOUT左旁的“+，如此将展开此总线中的所有信号；如果双击此“+号左旁的信号标记，将弹出对该信号数据格式设置的对话框。在该对话框的“Radix栏有4。4.7、启动仿真器。所有设置完毕，在菜单Processing项选“Start Simulation，直到出现“Simulation was successful。在进展完工程仿真后便可以进展硬件仿真，将程序下载到锁定了引脚的芯片上，芯片锁定图如下：图11 引脚锁定图图12 硬件仿真波形将FPGA产生的波形数据介入到DA转换芯片上，并设置同步脉冲。然后通过示波器观察，便可看到如图12和图13的波形图。图12 波形测量1图13 波形测量2五总结这次EDA实验设计历时两个星期，学到很多很多的东西，同时不仅可以巩固以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。主要可以从以下两个方面进展总结。第一在专业知识上：EDA的学习对数字电路有个很高的要求，通过这次编程学习，使我明白了专业根底知识的重要性和有用性。同时，软件的使用技巧作为一行根本功需要熟练的掌握，只有既有专业知识，又会动手实践才能把知识学好用好。第二在综合能力上：在设计的过程中遇到问题，可以说得是困难重重，这毕竟第一次做的，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够结实。这次设计也启发了我在以后的学习中一定要耐心、细心、认真，不可粗枝大叶。13 / 13
