illustrator透视网格详解.doc

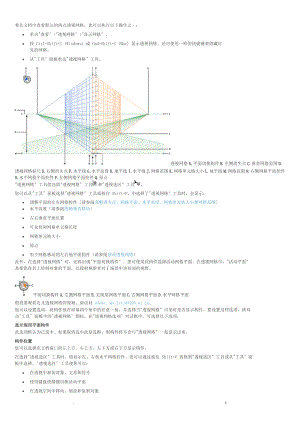

-要在文档中查看默认的两点透视网格，您可以执行以下操作之一：· 单击"查看>"透视网格>"显示网格。· 按 Ctrl+Shift+I (Windows) 或 Cmd+Shift+I (Mac) 显示透视网格。还可使用一样的快捷键来隐藏可见的网格。· 从"工具面板单击"透视网格工具。透视网格A.平面切换构件B.左侧消失点C.垂直网格范围D.透视网格标尺E.右侧消失点F.水平线G.水平高度H.地平线I.水平线J.网格范围K.网格单元格大小L.地平线M.网格范围N.右侧网格平面控件O.水平网格平面控件P.左侧网格平面控件Q.原点"透视网格工具组包括"透视网格工具和"透视选区工具。您可以从"工具面板选择"透视网格工具或按住 Shift+P。中选择了"透视网格工具时，会显示：· 调整平面的左右网格控件请参阅调整消失点、网格平面、水平高度、网格单元格大小和网格范围· 水平高度请参阅准确垂直移动· 左右垂直平面位置· 可见性和网格单元格长度· 网格单元格大小· 原点· 用于网格移动的左右地平面构件请参阅移动透视网格此外，在选择"透视网格时，还将出现"平面切换构件。您可使用此构件选择活动网格平面。在透视网格中，"活动平面是指您在其上绘制对象的平面，以投射观察者对于场景中该局部的视野。平面切换构件A.左侧网格平面B.无现用网格平面C.右侧网格平面D.水平网格平面假设要观看定义透视网格的视频，请访问.adobe./go/lrvid5205_ai_cn。您可以设置选项，将构件放在屏幕四个角中的任意一角，并选择当"透视网格可见时是否显示构件。要设置这些选项，请双击"工具面板中的"透视网格图标。在"透视网格选项对话框中，可选择以下选项：显示现用平面构件此选项默认为已选中。如果取消选中此复选框，则构件将不会与"透视网格一起显示出来。构件位置您可以选择在文档窗口的左上方、右上方、左下方或右下方显示构件。在选择"透视选区工具时，将显示左、右和水平网格控件。您可以通过按住 Shift+V 切换到"透视选区工具或从"工具面板中选择。"透视选区工具使您可以：· 在透视中参加对象、文本和符号· 使用键盘快捷键切换活动平面· 在透视空间中移动、缩放和复制对象· 在透视平面中沿着对象的当前位置垂直移动和复制对象。请参阅准确垂直移动使用"透视选区工具，透视网格中的活动平面由以下指针指示。活动平面指针左侧网格平面右侧网格平面水平网格平面在移动、缩放、复制和将对象置入透视时，透视选区工具将使对象与活动面板网格对齐。对象将与单元格 1/4 距离内的网格线对齐。您可以从"视图>"透视网格>"对齐网格启用或禁用对齐。默认启用该选项。· 透视图简介· 透视网格预设· 在透视中绘制新对象· 将对象附加到透视· 使用透视释放对象· 在透视中引进对象· 在透视中选择对象· 变换对象· 在透视中添加文本或符号· 透视网格设置返回页首透视图简介在 Illustrator CS5 中，您可以使用依照既有透视绘图规则运作的一套功能，在透视模式中轻松绘制或呈现图稿。透视网格使您可以在平面上呈现场景，就像肉眼所见的那样自然。例如，道路或铁轨看上去像在视线中相交或消失一般。Illustrator 中的以下功能有助于透视绘图：· 在文档中定义或编辑一个、两个和三个消失点透视的实用工具。· 互动控制不同的透视定义参数。· 在透视中直接创立对象。· 将现有对象置入透视中。· 在透视中变换对象移动和缩放对象。· 沿垂直平面移动或复制对象垂直移动。· 使用真实世界的度量单位，在透视中定义真实的工作对象并绘制对象。要观看透视绘图的视频，请访问.adobe./go/lrvid5205_ai_cn。返回页首透视网格预设Illustrator 为一点、两点和三点透视提供了预设。透视网格预设A.1 点透视B.2 点透视默认C.3 点透视要选择其中一个默认透视网格预设，请单击"视图>"透视网格，然后从必需的预设中选择。定义网格预设要定义网格设置，请单击"视图>"透视网格>"定义网格。在"定义透视网格对话框中，您可以为预设配置以下属性：名称要存储新预设，请从"名称下拉列表选择"自定选项。类型选择预设类型：一点透视、两点透视，或三点透视。单位选择测量网格大小的单位。这些选项是厘米、英寸、像素和磅。缩放选择查看的网格比例，也可自己设置画板与真实世界之间的度量比例。要自定义比例，请选择"自定选项。在"自定缩放对话框中，指定"画板与"真实世界之间的比例。网格线间隔此属性确定了网格单元格大小。视角想象有一个立方体，该立方体没有任何一面与图片平面此处指计算机屏幕平行。此时，"视角是指该虚构立方体的右侧面与图片平面形成的角度。因此，视角决定了观察者的左侧消失点和右侧消失点位置。45°视角意味着两个消失点与观察者视线的距离相等。如果视角大于 45°，则右侧消失点离视线近，左侧消失点离视线远，反之亦然。视距观察者与场景之间的距离。水平高度为预设指定水平高度观察者的视线高度。水平线离地平线的高度将会在智能引导读出器中显示。第三个消失点在选择三点透视时将启用此选项。您可以在 * 和 Y 框中为预设指定 *、y 坐标。要更改左侧网格、右侧网格和水平网格颜色，请从左侧网格、右侧网格和水平网格的下拉列表中选择颜色。您还可以使用"拾色器选择自定义颜色。使用"不透明度滑块更改网格的不透明度。要将网格存储为预设，请单击"存储预设按钮。编辑、删除、导入和导出网格预设要编辑网格预设，请单击"编辑>"透视网格预设。在"透视网格预设对话框中，选择要编辑的预设，然后单击"编辑。"透视网格预设对话框"透视网格预设选项对话框将在编辑模式下翻开。输入新的网格设置，然后单击"确定保存新的网格设置。您无法删除默认预设。要删除用户定义的预设，请在"透视网格预设对话框中单击"删除。Illustrator 还允许您导入和导出用户定义的预设。要导出*个预设，请单击"透视网格预设对话框中的"导出。要导入一个预设，请单击"导入。移动透视网格Illustrator 只能在 Illustrator文档中创立一个网格。选择"透视网格工具后，即可使用地平面构件在画板上移动网格以将其放在所需位置。注：您必须选择"透视网格工具来执行此任务，因为不选中该工具，地平面构件将不会显示。假设要移动透视网格，请执行以下操作：1. 从"工具面板选择"透视网格工具或按住 Shift+P。2. 拖放网格上的左或右地平面构件。将指针移动到地平面点上时，指针将变为。使用左地平面构件显示为 A在画板上移动透视网格调整消失点、网格平面、水平高度、网格单元格大小和网格范围您可以使用各个构件手动调整消失点、网格平面控件、水平高度和单元格大小。但是，仅在选择了"透视网格工具时，这些构件才可见。使用左侧和右侧消失点构件调整各自的消失点。请注意，当指针移动到消失点上方时，指针会变为双向箭头指针。注：在 3 点透视中调节第三个消失点时，按住 Shift 键会限制为只能在纵轴上进展移动。在两点透视网格中移动右侧消失点。注：如果使用"视图>"透视网格>"锁定站点选项锁定站点，则两个消失点将一起移动。站点锁定时，两个消失点都将移动。您还可使用各个网格平面控制构件调整左、右和水平网格平面。当指针移动到网格平面控件上方时，指针将变为双向箭头，在移动网格平面时按住 Shift 键，会使运动限制在单元格大小范围。在两点透视中调整左和右网格平面如果改变原点，则水平面的 *、y 坐标和垂直平面的 * 坐标将受到影响。在网格可见情况下，在透视中选择一个对象时，"变换和"信息面板中显示的 * 和 y 坐标将会随原点的变化一起变化。使用矩形工具或线条组工具绘制对象并按住 Shift 时，同时相关网格处于活动状态，您也会看到坐标测量值发生变化。如果鼠标移动到原点上方，则指针将变为。注：如果移动标尺原点，将会看见站点。改变标尺原点后看到站点A.站点B.更改的标尺原点调整水平高度以更改观察者的视线高度。当指针移动到水平线上方时，指针将变为垂直双向箭头。在两点透视网格中调整水平高度您可以更改网格范围以定义平面上网格的范围。将指针移动到网格范围构件上方时，指针将变为。注：当网格线之间存在 1 个像素的间隙时，网格线会设置为在屏幕上显示。渐进放大将可看到，越接近消失点则网格线越多。在两点透视网格中，将右网格范围向远离右侧消失点的方向移动您还可调整网格范围来增大或减小垂直网格范围。调整网格范围以减小垂直网格范围要增大或减小网格单元格大小，请使用网格单元格大小构件。当指针移动到网格单元格大小构件上方时，指针将变为。注：当增大网格单元格大小时，网格单元格数量将减少。通过拖动网格单元格大小构件来增大网格单元格大小。返回页首在透视中绘制新对象要在透视中绘制对象，请在网格可见时使用线段组工具或矩形组工具。在使用矩形组工具或线段组工具时，您可以通过按住 Cmd (Mac OS) 或 Ctrl (Windows) 切换到透视选区工具。选取上述工具后，您还可以使用键盘快捷键 1左平面、2水平面和 3右平面来切换活动平面。注："透视网格不支持"光晕工具。当您在透视中绘制对象时，请使用"智能参考线使对象与其他对象对齐。对齐方式基于对象的透视几何形状。当对象接近其他对象的边缘或锚点时会显示参考线。您可以为任何矩形组工具或线段组工具使用数值但"光晕工具除外。您可以像在常规模式中绘制对象一样为对象指定高度值和宽度值，只不过此时绘制的对象是在透视模式中。而且这些值是表示对象在真实世界中的大小。注：在透视中进展绘制时，仍可使用适用于绘制对象的常规快捷键，例如 Shift/Alt+拖动 (Windows) 或 Option+拖动 (Mac OS)。在透视中绘制时，对象可以对齐活动平面的网格线。对象将与单元格 1/4 距离内的网格线对齐。您可以从"视图>"透视网格>"对齐网格启用或禁用"对齐网格，此选项默认为启用。要观看在透视中绘制图稿的视频，请访问.adobe./go/lrvid5211_ai_cn。返回页首将对象附加到透视如果您已经创立了对象，Illustrator 可让您将对象附加到透视网格的活动平面上。向左、右或水平网格中添加对象：1. 选择要置入对象的活动平面。您可以使用 1、2、3 键盘快捷键命令或通过单击"透视网格构件中立方体的一个面来选择活动平面。2. 单击"对象>"透视>"附加到现用平面。注：使用"附加到现用平面命令不会影响对象外观。要观看将图稿映射到透视中的视频，请访问.adobe./go/lrvid5212_ai_cn。返回页首使用透视释放对象如果要释放带透视视图的对象，请单击"对象>"透视>"通过透视释放选项。所选对象从相关的透视平面中释放，并可作为正常图稿使用。注：使用"通过透视释放命令不会影响对象外观。返回页首在透视中引进对象向透视中参加现有对象或图稿时，所选对象的外观和大小将发生更改。假设要将常规对象参加透视，请执行以下操作：1. 使用"透视选区工具选择对象。2. 通过使用平面切换构件或使用键盘快捷键 1左平面，2水平面，3右平面选择要置入对象的活动平面。3. 将对象拖放到所需位置。返回页首在透视中选择对象使用透视选区工具在透视中选择对象。透视选区工具提供了一个使用活动平面设置选择对象的选框。开场使用透视选区工具进展拖动后，您可以在正常选框和透视选框之间选择，然后使用 1、2、3 或 4 快捷键在网格不同平面间切换。返回页首变换对象移动对象要在透视中移动对象，请切换到"透视选区工具 (Shift+V)，然后使用方向键或鼠标拖放对象。注：拖动对象时，使用各个键盘快捷键更改平面会更改对象的平面。您还可以沿着与当前对象位置垂直的方向来移动对象。这个技巧在创立平行对象时很有用，如房间的墙壁。对于此移动：1. 使用"透视选区工具选择对象。2. 按住 5 键不放，将对象拖动到所需位置。此操作将沿对象的当前位置平行移动对象。在移动时使用 Alt (Windows) 或 Option (Mac OS) 以及数字键 5，则会将对象复制到新位置，而不会改变原始对象。在"反面绘图模式下，此操作可在原对象反面创立对象。沿其初始位置垂直移动矩形注：垂直移动对象时，方向键将不起作用。使用键盘快捷键 Alt+拖动 (Windows) 或 Option+拖动 (Mac OS) 可复制对象。假设要限制在透视中的移动，请在拖动时按 Shift 键。在垂直移动过程中，假设要为对象移动指定准确位置，请参阅准确垂直移动。您还可以使用"再次变换命令"对象>"变换>"再次变换或键盘快捷键 Ctrl+D (Windows) 或 Cmd+D (Mac OS) 移动透视中的对象。此选项还适用于垂直移动对象。注：绘制或移动对象时，键盘快捷键 5 表示垂直移动，键盘快捷键 1、2 和 3 表示平面切换，且仅使用主键盘有效而非扩展的数字小键盘。准确垂直移动要准确地垂直移动对象，请使用"透视选区工具双击所需的平面构件。例如，双击右侧平面构件可设置"右侧消失平面对话框中的选项。所有对象的垂直移动设置选项在所选网格平面上所有对象准确垂直移动：1. 在位置方框中，指定需要移动对象的位置。默认情况下，对象的当前位置显示在对话框中。2. 为对象选择以下移动选项：不移动如果选择此选项，则在网格改变位置时对象将不移动。移动所有对象如果选择此选项，则平面上所有对象都将随网格一起移动。复制所有对象如果选择此选项，则平面上所有对象都将被复制。要在准确垂直移动中移动选中对象，请选择对象，然后双击所需平面构件。在这种情况下，将显示以下对话框：通过拖动网格平面进展垂直移动您还可通过使用网格平面控件拖动网格平面来垂直移动对象。在垂直移动对象时，对象被置入与其现有或当前位置平行的位置。沿与其当前对象位置平行的方向移动对象：1. 从"工具面板中选择"透视选区工具或按住 Shift+V。2. 根据对象所在的网格平面按住 Shift 键并拖动网格平面控件。通过拖动右侧网格平面垂直移动矩形沿与对象当前位置平行的方向创立一个对象副本：1. 从"工具面板中选择"透视选区工具或按住 Shift+V。2. 按住 Alt (Windows) 或 Option (Mac OS) 并拖动*个网格平面控件由该对象所在的网格平面而定。自动平面定位自动平面定位功能使您可通过给定对象高度或深度来创立对象。例如绘制一个立方体，需要知道立方体的顶面高度。使用自动平面定位功能，透视网格将自动调整水平网格平面以匹配立方体的顶面高度。立方体的两个面选中水平网格平面时，如果按住 Shift 并使用"透视选区工具将指针移动到锚点上，水平网格平面将调整为与立方体左侧面一样的高度。其他网格平面会暂时隐藏。在使用矩形工具创立立方体顶面后，网格将恢复到其原始状态在绘制或置入对象前，可据此推测对象高度：· 其他对象：转到*个锚点查看锚点标签，按住 Shift 键还可暂时隐藏其他平面。· 网格线：转到穿插点并按 Shift 键。更改处于此状态的平面会使该平面发生选定的偏移。一旦对象完成绘制或被置入，推测模式将会重置，且所有平面都将恢复到正常可见性。使用自动平面定位选项，在您通过按 Shift 键将鼠标移动到锚点或网格线穿插点上方时，您可以选择暂时移动活动平面。"透视网格选项对话框中提供自动平面定位选项。要显示该对话框，请双击"工具面板中的"透视网格工具图标。自动平面定位选项移动平面以匹配对象要在透视中绘制或参加与现有对象具有一样高度或深度的对象，请在透视中选择现有对象，单击"对象>"透视>"移动平面以匹配对象以使相应的网格到达希望的高度和深度。现在您可以在透视中绘制或添加新对象。在透视中缩放对象您可以使用"透视选区工具在透视中缩放对象。在透视中缩放对象时，适用以下规则：· 缩放在对象所在的平面上完成。缩放对象时，缩放高度或距离基于对象所在平面，而非当前平面或活动的平面。· 如有多个对象，则为处在一样平面上的对象完成缩放。例如，如果在右侧平面和左侧平面上都已选择多个对象，则与定界框所框住对象处于一样平面的所有对象，都将被缩放。· 垂直移动的对象在各自所在平面上缩放，而非当前平面或活动平面。返回页首在透视中添加文本或符号在网格可见时，您不能向透视平面直接参加文本或符号。但是，在正常模式下创立文本或符号后，可在透视中参加。假设要将文本或符号参加透视，请执行以下操作：1. 在网格可见时，使用"透视选区工具选择现有文本或符号，并拖动到活动平面所需的位置。2. "控制面板中提供"编辑文本选项，位于"对象>"透视菜单下面。此外，您还可在隔离模式下编辑文本或双击文本对象进展编辑。含"编辑文本选项的"控制面板A.编辑文本B.编辑透视C.隔离选中对象"控制面板中还提供"编辑符号选项，它位于"对象>"透视菜单下。此外，您还可在隔离模式下编辑符号或双击文本对象进展编辑。根据是否正在编辑符号或文本，"控制面板中的选项将变为"编辑符号或"编辑文本。透视中的符号实例与展开的符号实例一样。就像编辑平面符号实例的符号定义一样，您可以编辑符号定义。但是，符号实例不能包含透视中不支持的图稿类型，如光栅图像、非本机图稿、封套、旧版文字和渐变网格。注：替换符号、展开符号实例时断开链接以及重置转换等功能不适用于透视中的符号实例。作为一种替换符号实例的解决方法，您可以在按住 Alt对于 Windows或 Option对于 Mac OS的同时拖动透视中的符号实例，并将其放置在符号面板中的符号上。但是，替换符号实例之前，请制作一份符号的副本，因为拖动符号实例时，之前的符号实例将从您的文档永久删除。您可以使用与正常模式一样的方式编辑或修改文本。有关详细信息，请参阅创立文本。返回页首透视网格设置您可以使用"视图>"透视网格配置"透视网格设置。可用选项包括：显示标尺此选项仅显示沿真实高度线的标尺刻度。网格线单位决定了标尺刻度。对齐网格在透视中参加对象以及移动、缩放和绘制透视中的对象时，选择此选项可将对象对齐到网格。锁定网格此选项限制使用透视网格工具移动网格和进展其他网格编辑，仅可以更改可见性和平面位置。锁定站点在"锁定站点选项选中时，移动一个消失点将带动其他消失点同步移动。如果未选中此选项，则此类移动操作互不影响，站点也会移动。. z.
