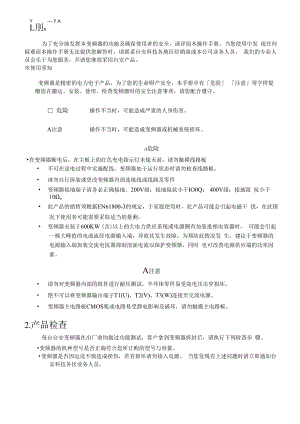

Y.Y.AL刖s为了充分地发挥本变频器的功能及确保使用者的安全，请详阅本操作手册。当您使用中发 现任何疑难而本操作手册无法提供您解答时，请联系台安科技各地区经销商或本公司业务人员， 我们的专业人员会乐于为您服务，并请您继续采用台安产品。使用须知变频器是精密的电力电子产品，为了您的生命财产安全，本手册中有危险 注意等字样提醒您在搬运、安装、使用、检查变频器时的安全注意事项，请您配合遵守。 危险操作不当时，可能造成严重的人身伤害。A注意操作不当时，可能造成变频器或机械系统损坏。a危险-在变频器断电后，在主板上的红色充电指示灯未熄灭前，请勿触摸线路板 不可在送电过程中实施配线，变频器处于运行状态时请勿检查线路板。 请勿自行拆装或更改变频器内部连接线或线路及零件 变频器接地端子请务必正确接地。200V级：接地阻抗小于IO0Q； 400V级：接地阻 抗小于10o 此产品的销售须根据EN61800-3的规定，于家庭使用时，此产品可能会引起电磁干 扰，在此情况下使用者可能需要采取适当的量测。 变频器安装于600KW (含)以上的大电力供应系统或电源侧有加装进相电容器时， 可能会引起一极大峰值的电流流经电源输入端，导致其发生故障。为预防此情况发 生，建议于变频器的电源输入端加装交流电抗器抑制浪涌电流以保护变频器，同时 也可改善电源供应端的功率因素。A注意 请勿对变频器内部的组件进行耐压测试，半导体零件易受高电压击穿损坏。 绝不可以将变频器输出端子T1(U)、T2(V)、T3(W)连接至交流电源。 变频器主电路板CMOS集成电路易受静电影响及破坏，请勿触摸主电路板。2.产品检查每台台安变频器在出厂前均做过功能测试，客户拿到变频器拆封后，请执行下列检查步 骤。变频器的机种型号是否正确符合您所订购的型号与容量。变频器是否因运送不慎造成损伤，若有损坏请勿接入电源。 当您发现有上述问题时请立即通知台安科技各区业务人员。第一章安全注意事项-、使用时注意事项送电前A注意所选用的电源电压必须与变频器的铭牌规格相匹配。危险主回路端子配线必须正确，Ll、L2、L3为电源输入端子，绝对不可以与Tk T2、 T3混用，如若混用，送电时，会造成变频器的损坏。A注意 搬运变频器时，请不要直接提取前盖，应由变频器散热座搬运，以防前盖脱落， 避免变频器掉落造成人员受伤或变频器损坏。 请将变频器安装于金属类等不易燃烧的材料上。请不要安装在易燃性材料上或附 近，以免发生火灾。 若多台变频器同放在一个控制柜内，请外加散热风扇，使箱内温度低于40以 下，以防过热或火灾等发生。 在变频器完全断电后，再拆卸或装入操作面板；并请按图操作固定面板，以免接 触不良造成面板故障或不显示。送电中危险 送电中绝不可插拔变频器上的连接器，以避免控制板因带电插拔所产生的浪涌电 压造成内部电路损坏。 若停电时间大于两秒（功率越大，可允许断电时间愈长），会使变频器失去控制 电源，故在电源恢复送电以后，是根据F_010及F_016的设定及外部开关的状 态而决定，此视为重新开机。 若停电时间短，变频器仍拥有控制电源，因此当电源回复时，变频器能否自行启 动，将取决于F_031/032参数的设定。 当重新开机时，变频器运转与否，取决于F_010及F_016的设定及电源开关/运 转开关（FWD/REV开关）的状态（与F_031/032/034/035无关）：（1） .F_0IO=O时,重新开机后,不会自动启动。（2） . F_0Io=I且电源开关或运转开关（FWD/REV开关）关断时，重新开机后，不 会自动启动。（3） .F_0IO=I且电源开关及运转开关导通且F_016=XXX0时，重新开机后，会自 动启动。基于安全考虑，请在停电以后将电源开关及运转开关关断，以避免 突然复电后，对机器及人身造成伤害。运转前a危险请确定所使用的变频器机种容量和变频器内功能参数F_000所设定的机种容量相同。A注意请确定所使用的电源电压与F_030设定相同，否则变频器会发生误动作情形。注电源投入时，变频器会先闪烁F_030所设定的电源电压5秒，如变频器的供 电电源电压与内部设定值不同，应及时将F 030修改成与电源电压相同的电压值。运转中危险运转中不可将电机机组投入或切离，否则会造成变频器过电流跳脱，严重时会造成变 频器主回路损坏。危险 变频器送电状态时请勿取下前盖，以防人员触电伤亡。 如设定自动再启动功能时，电机于运转停止后会自动再启动，请勿靠近机器以免危险发生。停止开关的功能须设定才有效，与紧急停止开关的用法不同，使用时请留意。A注意请勿触摸散热座，制动电阻等发热组件。变频器可以很容易使电机低速到高速运转，请确认电机与机械的容许范围。使用制动控制器等外接设备时，请注意其使用时的相关设定。变频器运转中时请勿检查电路板上的信号。变频器于出厂时均已调整设定，请不用任意加以调整。A注意请先确认电源切断后，且充电指示灯(LEDlOl)熄灭后，才可进行拆装或实施 检查。检查保养时A注意变频器周围温度应在-1O°C +40°C 95%RH无结露环境中使用A注意去掉变频器外壳后，则周围温度应在-10oC50oC 95%RH无结露环境中使 用，但需确保周围环境无滴水及金属粉尘。二、使用环境的注意事项请避免于以下场所使用变频器。有油气的场所放射性物质的场所有电磁波、超高波的场所（如电焊机、等机器的场所）第二章硬件说明及安装一、使用环境变频器安装的环境对变频器正常功能的发挥及其使用寿命有直接的影响，因此变频器的安 装环境必需符合下列条件： 周围温度：-10°C+40°C; 取掉外盖时，可适用-I（TC+50°。 防止雨水滴淋或潮湿环境 避免直接日晒。 防止油雾，盐分侵蚀防止腐蚀性液体、瓦斯 防止粉尘，棉絮及金属细屑侵入 远离放射性物质及可燃物 防止电磁干扰（熔接机，动力机器） 防止震动（冲床）若无法避免，请加装防震垫片减少震动 多台变频器安装在控制盘内时，请注意摆放位置以利散热，请另外加配置散热 风扇，要以变频器周温低于40C为原则。（正确的安装方式）配 电 盘 内（错误的安装方式）换气扇配 电 盘 内（正确的安装方式）换气扇（错误的安装方式）安装时请将变频器正面朝前，顶部朝上以利散热。安装空间必须符合下列规定：（若安装于盘内或周围环境许可时，可取下变 频器的防尘上盖以方便变频器散热通风）通风对流-10 + 40 （b）侧面（a）正面三、型号说明型号说明变频器型号f输入电源规格f输出规格fMODEL： N2-201-HI/P： AC 1 OR 3PH200240V 5060Hz0/P： AC 3PH 0240V1.7KVA 4.5A TAIANP5： 0.5马力01： 1马力02： 2马力03： 3马力05： 5马力08： 7.5马力10： 10马力15： 15马力20： 20马力30： 30马力空白：IP20N4： NEMA4N2系列产品规格单相/三相共用，200240V机种型号：N2- -XXX2P5201202203马力数(HP)1/2123适用电机功率(KW)0.40.751.52.2额定电流(A)3.14.57.510.5额定容量(KVA)1.21.72.94.0输入最大电压单相或三相 200240V±10%, 5060Hz ± 5%输出最大电压三相 200240V净重1.41.42.54.0允许瞬停时间(秒)1.0秒1.0秒2.0秒2.0秒三相，200240V机种型号：N2- -XXX205208210215220230马力数(HP)57.510152030适用电机功率(KW)3.75.57.5111522额定电流(A)17.526.035.0496487额定容量(KVA)6.79.913.318.724.433.2输入最大电压三 相 200-240V±10%, 5060Hz±5%输出最大电压三相 200240V净重46.87.112.312.513.8允许瞬停时间(秒)2.0秒2.0秒2.0秒2.0秒2.0秒2.0秒三相，380480V机种型号：N2- -XXX401402403405408410415420430马力数(HP)12357.510152030适用电机 功率(KW)0.751.52.23.75.57.5111522额定电流(A)2.33.85.28.813.017.5253248额定容量 (KVA)1.72.94.06.79.913.319.124.436.6输入最大电压三 相 380480V±10%, 5060Hz±5%输出最大电压三相 380480V净重(KG)2.42.53.84.07.07.312.312.513.5允许瞬停 时间(秒)1.0秒1.0秒2.0秒2.0秒2.0秒2.0秒2.0秒2.0秒2.0秒产品共通规格项目规范控制方式正弦波PWM控制频范IBI0.1400Hz精度数字式：0.01%(-10-40oC);模拟式：0.4%(25±10°C)率设定分辨率数字式：0.01Hz（ 注 1）；模拟式：0.06Hz60Hz输出分辨率0.01Hz控面板设定方式可直接以设定或以面板上的电位器旋钮设定外部信号1,外接可变电阻/0-5V/0-10V 4-20mA5-0V 10-0V 20-4mA设定方式2.以端子台（TM2）的多功能接点作增/减频率控制或段速控制或制顺序控制（参考F_056说明）其它功能频率上/下限、启动频率、三段跳跃频率可个别设定载波频率1 12 kHz一加减速控制2段加减速时间（0.1-3600秒）及2段S曲线（参考F_01说明）般V/f曲线18条固定V/F曲线，1条自定义曲线转矩控制可设定转矩提升位准控节能控制手动控制多功能模拟输出有4种功能（参考FJ）46说明）制多功能输入有16种功能，32种选择（参考FJ）56说明）多功能输出有6种功能，12种选择（参考F_061说明）其它功能自动电压调整（AVR）、转差补偿、减速停止或自然停止、 自动复归再启动、制动频率/电压/时间可由参数个别设定 速度追踪启动/一般方式启动、2/3线制运转控制。项目规范四位数七段显示 状态指示灯可显示频率/转速/线速度/直流电压/输出电压/电流/变频 器转向/变频器参数/故障记录/程序版本通信控制1 .可以RS232或RS485进行通信控制（需搭配附件使用）2 .可作1对1或1对多（仅用于RS485通信）的控制3.可设定波特率/停止位/奇偶校验位/位数操作温度-1040°C湿度0-95%相对湿度（无结露）振动0.5G以下EMC规格EN50081-l, EN50082-2 （需外加杂讯滤波器）保护等级IP20 NEMA4 （ 1OHP以下为订制品）安全等级UL 508C保护功能过载保护电子继电器保护电机（曲线可设定）及变频器（150 % /1分钟）振动防止电流侦测保护保险丝熔断保护保险丝熔断后电机停止过电压200V级：直流电压 427V400V级:直流电压 854V不足电压200V级:直流电压V 200V 400V级：直流电压V 400V瞬间停电再启动瞬停后（时间可设定至2秒）可以速度追踪方式再启动失速防止加速/减速/运转中失速防止输出端短路电子线路保护接地故障电子线路保护其它功能散热片过热保护、过转矩侦测、故障接点控制、反转限制、开机 后直接启动及故障复归的限制、参数锁定。注1： IOOHz以上变频器分辨率，用面板控制时，为0.1Hz；与计算机（PC）或可编程控制器（PLC）通讯控制时，可达到0.01Hz。四、配线规则1 .配线应注意事项A.螺丝扭力：请依照下列表中所示螺丝扭力，以螺丝起子或其它工具进行配线工作:锁固扭力马力数最大电源规格TMl端子的额定扭力2/3200-240V1.33 LBS-FT16 LBS-IN1/2380-480V5/7.5/10200-240V1.15 LBS-FT13.8 LBS-IN3/5/7.5/10380-480V15/20/25/30200-240V1.83 LBS-FT22 LBS-IN15/20/25/30380-480V注：全系列变频器的TM2端子台螺丝扭力都是0.583 LBS-FT或7LBS-INoB.电源线：电源线为连接到LI、L2、L3、Tl、T2、T3、P、R的这些线材，电源线的选定必须依下列规定: (1)仅能使用铜线，线径的选择依摄氏105度为基准。(2)线材额定电压的选择，240VAC系统最小值为300丫，480丫(2系统最小值为600丫。C.控制线：控制线为连接到TM2控制端子的线材，其选定必须依下列规定：(1)仅能使用铜线，线径的选择依摄氏105度为基准。(2)线材额定电压的选择，240VAC系统最小值为300V, 480 VAC系统最小值为600Vo(3)控制线不应该与电源线及电机线在同一导管或电线保护管中实施配线，以避免被噪声 干扰。D.端子台的电气额定：TMl额定如下表：马力数最大电源规格电压(Volts)电流(Amps)2/3200-240V300201/2380-480V5/7.5/10200-240V600403/ 5/7.5/ 10380-480V15/20200-240V6006015/ 20/ 25/ 30380-480V25/30200-240V600100注：输入及输出信号(TM2)的额定一等级2配线规定。2 .保险丝的型号为了能够最有效的保护变频器，应该使用有限制电流功能的保险丝。马力数最大电源规格保险丝额定2200-240V15A, 600VAC, IOOKA LR.320A, 600VAC, IOOKA I.R.530A, 600VAC, IOOKA I.R.7.5/1060 A, 600V AC, IOOKA LR.15/201OOA, 600V AC, 1OOKA LR.25/30150A, 600VAC, 1OOKA LR.1380-480V5A, 600V AC, IOOKA I.R.210A, 600V AC, IOOKA LR.315A, 600V AC, IOOKA LR.520A, 600VAC, IOOKA I.R.7.5/1040 A, 500V AC, IOOKA I.R.15/2070 A, 600V AC, IOOKA LR.25/30100A, 600VAC, IOOKA I.R.3 .注意事项：3.1 当电源接上时，或变频器刚断电时，不要碰触任何电路组件，以避免触 电。必须等待主板上的红色充电显示灯熄灭以后，才能进行其它动作。3.2 在变频器没有断电之前，不要对变频器实施任何配线的动作。忽视以上 警告可能会导致严重的伤亡事故。4 .本产品设计于第二级污染环境或其它相同环境使用。适配的电磁接触器及电线规格无熔线断路器/电磁接触器 下述使用情形所造成的故障恕台安科技无法提供维修及服务。(1)电源与变频器间因未装设或装设不适用或过大容量的无熔线断路器，致使 变频器故障。(2)变频器与电机之间串接电磁接触器或进相电容器或浪涌吸收器。型号N2-2P5N2-201N2-202N2-203N2-205N2-208N2-210N2-215N2-220N2-230无熔线断路线 台安科技制造TO-50E 20ATO-50E 30ATO-50E 30ATO-50E 30ATO-50E 50ATO-IOO S 60ATO-IOO S IOOATO-WO S IOOATO-225 S175 A电磁接触器 (MC)台安科技制造CN-IlCN-16CN-18CN-25CN-50CN-65CN-IOO主电路密奥11) (CT)(LZ)UJ G OOQ电线尺寸2.0mm2 端子螺丝M4电线尺寸 3.5mm2 端子螺丝M4电线尺寸 3.5mm2 端子螺丝M4电线尺寸 5.5mm2 端子螺丝M6电线尺寸 8mm2 端子螺丝 M8电线尺寸 14mm2 端子螺丝 M8电线尺寸 22mm2 端子螺丝 M8信号端子(TM2) 115电线尺寸0.75mm2(# 18 AWG),端子螺丝M3型号N2-401/402/403/405N2-408N2-410N2-415N2-420N2-430无熔线断路线 台安科技制造TO-50E 15ATO-50E 20ATO-50E 30ATO-50E 50ATO-IOOS 60ATO-IOOS IOOA电磁接触器 (MC)台安科技CN-IlCN-16CN-18CN-25CN-35CN-50主电路端子(TMI)Ll L2 L3CD ©©CDS电线尺寸2.0mm2端子螺丝M4电线尺寸3.5mm2端子螺丝M4电线尺寸 5.5mm2 端子螺丝 M6电线尺寸 8mm2 端子螺丝 M6电线尺寸 Mmm2 端子螺丝 M6信号端子(TM2)115电线尺寸O/75mm2(# 18 AWG),端子螺丝M3 请使用变频器适用容量的三相鼠笼式感应电机。 若一台变频器驱动多台电机时，请考虑电机同时运转时的电流值必须小于变 频器的额定电流。并在每台电机前加装适当容量的热保护继电器，使用F_070 在50HZ时设定电机铭牌的1.0倍，60HZ时设定电机铭牌1.1倍。 在变频器与电机间请勿加装进相电容器、LC、RC等电容性组件。周边设备应用及注意事项:电源无熔线断路军7断路器 回电磁接触与功率改善 交流电抗与输入侧噪声滤波器接地电源： 请注意电压等级是否正确，以避免损坏变频器。 交流电源与变频器之间必须安装无熔线断路器。无熔线断路器： 请使用与变频器额定电压电流等级相符的无熔线断路 器作为变频器电源导通/关断控制，并作为变频器保护。 无熔线断路器请不要作为变频器的运转/停止切换功能 使用。漏电断路器： 请加装具有高频对策的漏电断路器，可防止因漏电造成 的误动作并保护使用人员的安全。电磁接触器： 一般使用状况下可不加电磁接触器，但变频器作外部控 制，用到停电后自动再启动等功能，或使用刹车控制器 时，须加装一次侧的电磁接触器。 请不要将电磁接触器作为变频器的运转/停止切换功能。功率改善交流电抗器： 200V/400V 15KW以下的变频器，若使用大容量 （600KVA以上）电源时，可外加交流电抗器改善电源的 功率因数。输入侧噪声滤波器： 变频器周边有电感性负载时，请务必加装使用。变频器： 输入电源端子Ll、L2、L3无相序之分可任意换相连接。 输出端子Tl、T2、T3,接至电机的U、V、W端子， 如果送指令给变频器执行正转时，电机为反转，只要将 Tk T2、T3端子中任意两相对调即可。 输出端子Tl、T2、T3,请勿接交流电源以免变频器 损坏。 接地端子请正确接地。200V级：接地阻抗小于100Q； 400V级：接地阻抗小于10o外部配线请遵循下列事项进行，完成配线后必须检查接线是否正确。（不可以使 用控制回路蜂鸣器检查配线）（A）主电源回路配线必须与其它高压或大电流动力线分离，以避免噪声干扰，请参考下图。变频器使用单独电源供电电源 MCCBPu小变频器与其它机器共电源回路请加装变 频器用的噪声滤波器或加装隔离变压器。使用一般用噪声滤波器其效果较无法 确保。V电源 MCCB 丁Jr-MCCB _-1Q>A殷川嗓卜一-oqa >i,N2 主回路输出侧加装变频器用的噪声滤波器可抑制传导噪声，为了防止辐射噪声，请在线路上加装金属管并与其它控制机器的信号线距离30Cm以上。 变频器与电机间配线距离过长时，线路的电压降也要考虑，相间电压降（V）=3 X线阻（km）x线路长（m）x电流xl0-3 ,要依据配线距离将载波频率作相应调整。变频器与电机配线距离50m以下IOOm以下IOOm以上容许载波频率12KHz以下8KHz以下5KHz以下参数F_043设置值15129(B)控制回路配线必须与主回路控制线或其它高压或大电流动力线分隔及远离，以 避免噪声干扰。 为防止噪声干扰而引起的误动作发生，控制回路配线一定要使用屏蔽隔离双 绞线，参考下图，使用时，将屏蔽线接至接地端子。配线距离不可超过50公尺屏蔽隔离线护套(参照痣波器配线说明)用绝缘胶带包覆(B)变频器的接地端子请务必正确接地。200V级：接地阻抗小于100Q； 4(X)V级：接地阻 抗小于10o 接地配线以电器设备技术基准(AWG)为准，接地线越短越好。 变频器接地线绝不可与其它大电流负载(如焊接机，大功率电机)共同接地, 必须分别接地。 数台变频器共同接地时，请勿形成接地回路。XW(C)不良(D)电线规格，主电源回路及控制回路的配线线径规格选定，请依照电工法规定施行 配线，以保障安全。(E)配线作业完成后，请检查配线是否正确、电线是否破损、螺丝端子是否旋紧等 作业是否按标准。N2系列变频器配线图无触断路器M8B电敕接触器(MC)直抗电扰器自励电阻或 制动单元AANLl(R)LNS)L3(T)热维电器ON-OKF夹波颜器O-O-西/停止癖彻停止TM2FWDRBy反转/停止或反转/正料SPlSP2段速控制SP3o8故钺归'9：512苑率设定除13 14 14翔聿指示计J 0-1OVDO -COMCON 1电眼输出端电源输入靖-OOOlolqr4勺TRl诔译信号输出 25。VACAA(30YDC/IA)SnH里用医导出之厂时的标 痴豌先雷话BB?伯号)SYN. 35VDC5DmA注1：使用时机请参考主回路端子(P、R)的说明，阻值选用参照制动电阻规格。注2： 15HP以上机种才有直流电抗器接线端子。N2系列变频器端子说明主回路端子说明端子符号功能说明Ll(R)主电源输入 单相机种：Ll /L2三相机种：Ll /L2/L3L2(S)L3(T)P制动电阻连接端子/当负载惯量大或减速时间短，使变频器容易过电压跳脱时使用（参照制动电阻规格）（适用于IOHP以下机种）RPl、P直流电抗器连接端子（适用于15HP以上机种）P、 N制动模块连接端子（P接正电压、N接负电压）（适用于IOHP以 上机种）Tl (U)变频器输出T2( V)T3( W)N2控制回路端子说明端子符号端子功能说明1TRIPRELAY故障接点输出端子：（参考F_097, F_098的说明） 接点额定容量：250VAC/1A （30VDC/1A）23FWD运转控制端子（参考F_003说明）4REV5COM端子3/4/6/7/8/9的公共点（CoMM导通）6SPI多功能输入端子（参考F_056参数说明）7SP28SP39RESET故障复归端子（参考F_016参数说明）10SYN-负接点多功能输出端子（参考F_061参数说明） （端子规格：35VDC50mA）11SYN +正接点12V一 iIFM-+ 5V频率旋钮（电位器）电源端子（第3脚）13模拟输 入点模拟频率信号输入端子（参考F_026参数说明） （旋钮第2脚或0-5V/O-IOV/ 4-20mA正端）14模拟共 同点模拟信号共同点（旋钮第1脚或0-5V/0J0V/4-20 mA负端或多功能模拟量输出的负端）15FM +模拟输出 正接点多功能模拟输出端子（参考F_046参数说明） 输出端子信号为O-IOVDCJUMPER的功能说明JUMPER1JUMPER2外部模拟量信号种类备注_2_1123IC C CCCC05VDC模拟信号12312 3外部控制F_011CCCO C、O-IOVDC模拟信号设定为2时有效12 3123CCC020mA模拟信号型号ABCDEFG备注N2-2P5/20115016296107128.5135.55.5N2-202174184138149145.7152.75.5N2-401N2 - 402N2-203205215174185155.7162.75.5使用风扇N2-205使用风扇N2-403N2-405使用风扇N2-2082863001862001871996使用风扇N2-210N2-408N2-410N2-21538540023625022824077使用风扇使用风扇N2-220N2-230N2-415N2-420N2 - 430单位mm(2 )机种：N2-208210/408/410(3)机种：N2-215/220/230/415/420/430Oo寸4IHNIgotsowzotIotgESOHAN S1第三章软件索引面板显示及操作说明面板外形及显示说明LSEQ指示灯：F_010设为1时，指示灯常亮。2 . FRQ指示灯：F_011为1/2/3时，指示灯常亮。3 .FWD指示灯：转向设定为正转时，指示灯会 动作（停机中闪烁，运转后则 处于常亮状态）。4 .REV指示灯：转向设定为反转时，指示灯会 动作（停机中闪烁，运转后则 处于常亮状态）。5 .FUN、HZZPRM、VOLT、AMP 等 4 种指示 灯动作，及四个7段显示器的显示内容请参考 操作面板按键说明。A注意请不要用螺丝起子等尖硬工具在操作面板使用，以避免面板损坏。面板按键操作说明*1：开机后，变频器会先闪烁当前 F-030 (电源电压)的设定值*2： 5秒后，或运转信号投入后，或 按DSP键后，改为显示频率/转速 /线速度HzZRPMHzZRMP频率/ 转速/ 线速度END0.5秒后：数码管显示灯亮):数码管示灯闪烁* 3：显示频率或转速或线速度由F_051决定* 4 :停机中修改时，不需按ENTER 键，详细请参考操作范例1、2* 5 ：输出电流(XXXA)、输出电压(XXXU).直流电压(XXXU)显 示与否由F_047决定。操作氾例1.停机中频率修改FWD(S)FWD,FWDFWD注：XX . XX：表示当前的输出频率，数值则依按键的时间多久而定，由59.58到OHz操作范例3.运转中频率修改FWDHz/RPMFWD<HZZRPM6 00 0Hz/RPMFWDXXXX注：XX . XX：表示当前的输出频率Hz/RPMFUN 0.5DSPENDENTERFUN操作范例5.运转控制电源投入RUNFWD LEDOOREV LEDOOO：显示灯亮:显示灯（LED）闪烁O：显示灯（LED）灭参数功能一览表功能F功能说明单位范围出厂设定备注变频器容量OOO变频器容量11 - 19*3加减速时间001加速时间10.1秒0.13600.0 秒10.0 秒*1002减速时间10.1秒0.13600.0 秒10.0 秒*1运转模式003XX00：运转模式正转，反转XX01：运转模式运转，正转/反转XX10： 3线制运转模式X0XX：反转指令有效X1XX：反转指令无效0XXX：当F_011=3,停机时，设定频率为停机前 输出频率。1XXX：当F_011=3,停机时，设定频率固定 回到OHz0000参数锁定 功能004XXX0：频率参数可读可写(F_017-F_025)XXXI：频率参数可读不可写XX0X：频率以外的参数可读可写XXIX：频率以外的参数可读不可写0000V/F曲线005V/F曲线选择10- 189/0*4频率上/下限006频率上限0.01Hz0.00 400Hz6050Hz*4007频率下限0.01Hz0.00 400Hz0.00Hz频率检出008频率到达设定值0.0 IHz0.00 400Hz0.00Hz009频率侦测范围0.0 IHz0.00 30.Hz0.00Hz运转控制0100：运转指令由面板设定1：运转指令由外部端子设定0频率控制Oll0：频率指令由F_025设定1：频率指令由面板上的电位器设定2：频率指令由TM2上电位器或模拟信号设定3：频率指令由TM2上增UP/减DOWN频率端子设 定0失速防止012XXX0：加速时失速防止有效XXXI：加速时失速防止无效XX0X：减速时失速防止有效XXlX:减速时失速防止无效X0XX：运转中失速防止有效XlXX:运转中失速防止无效 0XXX：运转中失速防止减速时间F_002 1XXX：运转中失速防止减速时间F_0150000013加速时失速防止 的起始位准1%30-200%110%功能F功能说明单位范围出厂设定备注失速防止014运转中失速防止位准1%30 - 200%160%015运转中失速防止 减速时间0.1秒O.l36OO.O 秒3.0秒*1开机后直接 启动 & 故障复归 & 输入讯号 扫描次数016XXX0：运转开关导通时，开机后可直接启动XXXI：运转开关导通时，开机后不可直接启动XX0X：运转开关关断时，故障复归才有效XXIX：故障复归不受运转开关限制OOXX：TM2端子扫描10次01XX： TM2端子扫描5次10XX： TM2端子扫描3次11XX： TM2端子扫描1次0000段速频率017多段速10.01Hz0.00-400.00Hz5.00Hz*1018多段速20.01Hz0.00-400.00Hz10.00Hz*1019多段速30.0 IHz0.00-400.00Hz20.00Hz*1020多段速40.0 IHz0.00-400.00Hz30.00Hz*1021多段速50.0 IHz0.00-400.00Hz40.00Hz*1022多段速60.0 IHz0.00-400.00Hz50.00Hz*1023多段速70.0 IHz0.00-400.00Hz60.00Hz*1024
