场站检修规程.docx

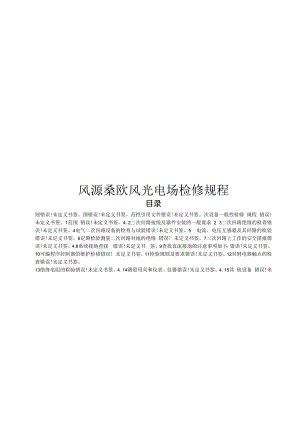

风源桑欧风光电场检修规程目录则错误!未定义书签。围错误!未定义书签。范性引用文件错误!未定义书签。次设备一般性检修 规程 错误!未定义书签。1范围 错误!未定义书签。4. 2二次回路接线及器件安装的一般要求 2 3二次回路绝缘的检查错误!未定义书签。4电气二次回路设备的检查与试验错误!未定义书签。5 电流、电压互感器及其回路的检验 错误!未定义书签。6定期检验测量二次回路对地的绝缘 错误! 未定义书签。7二次回路上工作的安全措施错误!未定义书签。4.8系统接地查找 错误!未定义书 签。9查找直流接地的注意事项如下：错误!未定义书签。10可编程序控制器的维护检修错误! 未定义书签。11检验规则及要求错误!未定义书签。12对继电器触点的检查错误!未定义书签。13绝缘电阻的检验错误!未定义书签。4. 14测量用具和仪表、仪器错误!未定义书签。4. 15其 他设备 错误!未定义书签。V SF6设备检修规程 错误!未定义书签。1总则错误!未定义书签。2主 要技术参数错误!未定义书签。3互换性错误!未定义书签。4试验错误!未定义书签。伏并逆 变器检修规程 错误!未定义书签。6. 1范围错误!未定义书签。2设备规范 错误!未定义书 签。3光伏并 逆变器的电磁兼容性 错误!未定义书签。4光伏并 逆变器的保护功能错误!未定 义书签。6.5光伏并逆变器的日常维护错误!未定义书签。6光伏并逆变器检修错误!未定 义书签。6.7光伏并逆变器试验要求错误!未定义书签。8光伏并逆变器备品备件错误!未定 义书签。9光伏并 逆变器检修总结和技术文件整理错误!未定义书签。V高压开关柜检修规程错误!未定义书签。1范围错误!未定义书签。2设备主要技术参数及规范错误!未定义书签。7.3电压互感器技术要求错误!未定义书签。7. 4母线技术要求 错误!未定义书签。7. 5高压 室技术要求错误!未定义书签° 6低压室技术要求错误!未定义书签0 7.7操作机构技术要求 错误!未定义书签。8真空断路器检修的项目及标准 错误!未定义书签。压器检修规程 错误!未定义书签。8.1范围： 错误!未定义书签。2概述： 错误!未定义书签。3某某箱变主要 技术参数 错误!未定义书签° 4主要技术要求错误!未定义书签。5风电场35kV箱式变压器技术 要求 错误!未定义书签。6变压器总体要求错误!未定义书签。压器的运行维护和设备管理错误!未定义书签。1定期维护 错误!未定义书签。2从事变压器检修维护及文明公约错误!未定义书签。3维护类别及周期维护类别及周期错误!未定义书签。级检修错误!未定义书签检修前的准备工作错误!未定义书签。级检修错误!未定义书签。1检修前的准备工作错误!未定义书签。压器检修后的交接验收错误!未定义书签。1检修后应提交的资料错误!未定义书签。2检修后需检查项目。 错误!未定义书签。, Z , 1刖 百本标准在试行过程中，如发现并提出有需改进的地方，请及时提出以便 文件修正完善。本标准由风源风光电站提出并归口。本标准起草单位：本标准由风源风光电站负责起草。本标准的主要起草人：本标准校对人：本标准审核人：本标准批准人：本标准由风源风光电站负责解释。1总则为进一步加强我公司的生产技术管理和现代化管理，认真贯彻“安 全第一，预防为主”的方针，切实保证变电站的检修安全，根据GB/Ll 202*标准化工作导则的要求和电站的实际情况，在原变电站检修 规程的基础上，重新修订本规程。根据本规程的规定，结合电站具体情况，制定本站检修规程。2范围本规程规定使用范围，电站运维人员应熟悉此规程并按照本规程执 行。3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。在标准 出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方 应探讨、使用下列最新版本标准的可能性。电力调度 管理办法内经信电力字202*477号电力变压器运行规程DL/T 572-202*电力设备预防性试验规程DL/T596-1996电力系统蓄电池直流电源装置运行与维护规程DL/T724-2000继电保护和安全自动装置技术规程GB/T 14285-202*继电保护和安全自动装置运行管理规定DL/T 587-202*电力安全工作规程电力线路部分GB 26859-202*电力安全工作规程 发电厂和变电站电气部分GB 26860-202*防止电力生产重大事故的二十五项反措2297-1989电能质量供电电压偏差GB/T 12325-202*电能质量 电压波动及闪变GB/T 12326-202*电能质量公用电谐波GB/T 14549-1993电能质量三相电压不平衡GB/T 15543-202*互感器运行检修导则DL/T 727-202*光伏发电站接入配电 技术规定GB/T 29319-202*风力发电工程达标投产验收规程NB/T 31022-202*风力发电场检修规程DL/T 797-202*风力发电场安全规程DL/T 796-202*电能计量装置技术管理规程DL/T 448-202*电能量计量系统设计技术规程DL/T 5202-202*设备出厂资料及使用说明书4二次设备一般性检修规程4.1范围本标准规定了继电器、电流互感器、电压互感器、可编 程序控制器、太阳光伏能源系统术语GB/T二次回路等二次设备一般性检修维护内容。本标准适用风源桑欧电站 二次设备的一般性检修。4. 2二次回路接线及器件安装的一般要求D二次回路接线应符合下列要求：2）二次回路接线应符合图纸设计要求，接线正确；3）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可 邪；4）盘、柜内的导线不应有接头，导线芯线应无损伤;5）电缆芯线和所配导线的端部均应标明其回路编 号，编号应正确，字迹清晰且不易脱色；6）配线应整 齐、清晰、美观，导线绝缘应良好，无损伤；7）每个接线端子的每侧接线宜为1根，不得超过2根。对于插接式端子, 不同截面的两 根导线不得接在同一端子上；对于螺栓连接端子，当 接两 根 导线时，中间应加平垫 片；8）二次回路接地应设专用螺栓。9）盘、柜内的配线电流回路应采用电压不低于50OV的铜芯绝缘导线，其 截面不应小于2. 5mm2；其它回路截面不应小于1. 5mm2；对电子元件 回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机 械强度 的情况下，可采用不小于0.5小而截面的绝缘导线。连接盘、柜门上的电器、控制台板等可动部位的导线还应符合下列 要 求：1）可动部位两 端应用卡子固定。与电器连接时，端部应绞紧，并应加 终端附件或挂锡，不得松散、断股；2）采用多股软导线，敷设长度 应有适当裕度；3）线束应有外套塑料管等加强绝缘层；引入盘、柜内的电缆及其芯线应符合下列要求：1）引入盘、柜的电缆应排列 整齐，编 号清晰，避免交叉，并应固定 牢固，不得使所接的端子排受到机械拉力；2）橡胶绝缘的芯线应外套绝缘管保护；3）铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎 紧，并应将钢带接地;4）强、弱电回路不应使用同一根电缆，并应分别成束分开排列；5）使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。其 屏蔽层应按设计要求的接地方式接地；6）盘、柜内的电缆芯线，按垂直或水平有规律地配置，不得任意歪斜交 叉连接。备用芯长度 应留有适当余量；7）交、直流回路不应使用同一根电缆。8）直流回路中具有水银接点的电器，电源正极应接到水银侧接点的一端, 这样有利于灭弧，防止接点烧损。9）安装于继电保护及自动装置盘内的切换压板应接触良好，相邻压板间 应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切 换压板，应使在压板断开情况下，活动端不带电。10）油污环境，应采用耐油的绝缘导线。日光直射 环境，橡胶或塑料绝 缘导线应采取防护措施（采用电缆穿 蛇皮管或其它金属管等）。端子排的安装应符合下列要求：1）端子排应无损伤，固定牢固，绝缘良好；2）回路电压超过40OV者，端子板应有足够的绝缘并涂以红 色标志；3）强、弱电端子宜分开布 置；当有困难时，应有明显标志并设空端子隔 开或设加强绝缘的隔板；4）端子应有序号，端子排应便于更换且接线方便；离地高度宜大于 350mm；5）正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开;6）潮湿环境宜采用防潮端子；7）接线端子应与导线截面匹配，不应使用小端子配大截面导线；8）电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端 子。试验端子应接触良好；9）盘内接线端子应按电流、电压、控制及信号各系统分类进行排列， 跳合闸的端子不要与直流电源的正极端子排在一起。10）保护及自动装置的结线系 统中，开关或继电器的线圈一般应接操作 电源的负极，接点接至正极。11）导线与盘的距离不得小于34毫米，如情况不允许时，应在导线下 衬以绝缘纸，其宽度必须超过导线两边的34毫米以上。12）电缆敷设时应放在电缆桥架上，要整齐排列，避免交叉；与动力 电缆应分开排列。13）任何 情况下，继电器不绝缘部分与铁质盘间的距离不得小于34毫 米。14）配线应考虑在断开任何 母线引出的分支回路时，主要回路不中断。15）所有盘上的配线应力求整齐美观，长短合适，减小检修中的误接线 的可能。16）保护及自动装置回路中的电缆的连接，应用连接端子连接。17）二次电缆应做电缆头，两 端加装电缆标示牌。18）盘上的每一器具均应在正面底座下注明其设备名称及编号，盘上每根连接线的两端均应标号，并与接线图相符。19）对于二次回路结线应注意防止寄生回路存在对装置正常工作造成影 响。20）对没有设置电缆桥架的电缆沟要注意防水。4.3二次回路绝缘的检查1）二次回路进行绝缘测试时，应有防止弱电设备损坏的安全技术措施。2）继电保护回路、控制回路和信号回路有大量的弱电元件，例如，电容 器、晶体管、集成芯片等，在测量二次回路绝缘之前必须将这些部件 短路或从回路中断开。这些部件本身的绝缘检查应使用不超过它 们试验电压值的摇表或有关仪表进行测量。3）二次回路的绝缘电阻测定，采用50OV或IOoOv兆欧表，应满足下列 要 求：4）直流小母线和控制盘的电压小母线，在断开所有其它并联支路时不应 小于10 MQ；5）二次回路的每一支路和断路器、隔离开关、操作机构 的电源回路不小 于1 M。，在比较潮湿的地方，允许降低到0.5 Mo6）电力变压器及电抗器的冷却装置、测温装置、气体继电器、套管中的 电流互感器、二次回路检查绝缘之前，必须将所有二次结线的器具清 扫干净并将受潮明显的部分加以干燥。7）等A级检修后的绝缘试验采用2500V兆欧表，其绝缘电阻一般不低于 1 Mo8）高压组合电器辅助回路和控制回路绝缘采用500V或IOOoV兆欧表测定，其值不低于2 Mo9）空气断路器、真空断路器等分合闸线圈的绝缘试验采用IOOOV兆欧表, 其绝缘电阻不应低于2 M O使用摇表时，必须按照下列规定：D摇表使 用的测试线应用单根导线，其绝缘电阻值不得小于IOOM, 并在端头装有绝缘套，摇表及连接用的导线本身应干燥清洁；2）进行工作前，首先校验一下摇表，将两 根导线接到摇表上，开路时摇 表指示应为无限大，短路时摇表指示应为零；3）测定对地绝缘电阻时，必须正确地连接摇表，即将摇表上标着“地” 或“一”的一端接地，当测定线间绝缘时，则摇表的连接法没有区别;4）检查绝缘时，摇表转柄的速度应在每分钟120转左右，使用电摇表 时则无此规定。当摇表用于通路检验时，与转柄速度快慢无关；5）摇表检验长度 超过200-300米的电缆绝缘时，如果电缆有可能分成 几段的则应将电缆分成每段不超过200-300米来进行检查。否则所 使 用的摇表必须用示波器检查其波形，其交流电压分量不超过额定 电压的1015%。6）绝缘降低的情况下，必须查明绝缘劣化的原因，待处理后再重测绝缘。 为改善绝缘的降低，可采用下列办法：7）改善继电器和辅助器械等的绝缘，可以在具有强力通风烘箱内干燥， 如果没有烘箱，允许置于电炉或吹风机近处进行烘干；8）改善盘上导线的绝缘，可以使用吹 风机吹 热空气干燥；9）小的绝缘不好的安装零件，如接线端子，各种绝缘垫、绝缘管等则应进行更换;10）一般干式仪表变压器电磁线圈及小型变压器应在烘箱内进行干燥，然 后浸以绝缘漆再进行烘干；11）电缆绝缘不好时，可将有电缆头的部位将绝缘物拆 开，检查电缆头 部位是否有受潮或脏污现象。处理后再重新测量绝缘。如果不是电 缆头部位绝缘劣化，应检查电缆外皮是否有损坏的痕迹，如果是这种 情况，应进行处理，重要的电缆应更换。12）电缆的橡皮绝缘被油浸坏时，应当进行更换。如果因为某些原因不 能更换全部电缆时，可以只更换损坏的部分，换上去的一段与其余部 分的连接，应当使用端子板连接。在条件不许可的情况下，也可将 浸坏的橡皮绝缘完全割去，在电缆的每一芯上，重新包上数层绝缘带, 然后再刷上防油漆。13）新装置投入运行时，应对全部连接回路用交流IoOOV进行Irnin的耐 压试验。14）运行的设备及其回路每5年应进行一次耐压试验，当绝缘电阻高于IM 。时，允许暂用250OV摇表测试绝缘电阻的方法代替。二次回路交流耐压试验程序如下：1）试验前应将回路中的弱电元件短路或断开；2）全部二次回路耐压时，应将交流电压、电流回路全部连在一起；3） IOOOV摇表测量绝缘电阻，其数值如不符合规定，则不得做耐压试验;4）耐压试验结束后，再用摇表检查回路绝缘。如果摇表测量的绝缘电阻,较试验前未有降低，则绝缘试验认为合格，如果试验绝缘结果不合格 时，则必须对损坏部件进行处理后再进行试验；5）试验结束，所有结线系 统在完全放电后，结线系 统中因试验而变更的部分完全恢复到正常情况。6）二次回路及设备需做交流耐压试验时由有资质的单位负责进行。每次 试验后应提出试验报告。7）二次回路及设备交流耐压试验时，应做好相应的安全措施。4.4电气二次回路设备的检查与试验开关检查与试验检修的开关应进行下列试验：1）检查并调整转换接点，此调整工作应在一次设备检修人员配合下行;2）测定跳合闸线圈的直流电阻；3）测定跳合闸线圈的动作电压；4）测量开关的合闸时间、跳闸时间以及合闸时三相触头不同时闭合的最 大时间差，如大于规定值而又无法调整时，应及时通知继电保护整 定计算部门；5）继电保护装置动作试验，检查由继电器对于每一开关的合闸、跳闸动 作情况，并检查投切过程中的转换接点动作情况。6）转换接点的检查，应注意检查其可动部分与固定部分是否牢固，不许 有松动。7）转换接点动作时间的调整。合闸回路中转换接点在开关合闸时应当 在传动装置行程终端时断开，跳闸回路中的传动接点则应在传动装置 行程开始之后断开。8）跳闸和合闸线圈的最低动作电压试验应使用分压器或串联电阻器，并 在试验时采取冲击合闸的方法。断路器最低跳闸电压及最低合闸电压，其值不低于30%额定电压，开关分解之后，此项试验必须做。控制及保护装置回路接触点的检查D二次回路的检修工作中，须根据各种接点的运转条件，慎重的检修所 有接触点。2）接触点的好坏根据下列 三条判断：3）机械强度越高越好；4）性能越稳定越好。5）接触电阻越小越好；6）检查接触点时应注意检查下列各点：7）触点是否清洁，是否粘有杂物；8）焊接的接触点，检查有无脱焊和虚焊现象。9）接触面上是否有氧化现象；10）导线用螺丝连接时，必须遵守下列 规定：11）丝扣必须完整，螺丝拧入的深度 至少应等于丝机的直径。螺丝不 许撑靠在任何东西上；12）螺丝帽 不许双用，即把同一螺丝帽，既作与盘紧固零件之用，又作 连接导线之用；13）防止有松动现象，采用背帽弹簧垫平垫的方法，而且导线环钩必 须按照上螺丝的方向配置；14）镀倍、镀锡、镀锌的导线，无论如何不许去掉镀层；15）刷漆时要小心，防止漆进入螺丝连接处和线头；16）拧螺丝时，必须小心，以免损坏丝扣；17）不许使用有油、酸、碱的抹布 擦端子。接头的焊接应遵守下列规定：D焊料的熔解温度，通常应低于焊接零件的熔解温度，焊接一般零件 用锡铅焊料；2）仅在净化过的表面，才允许焊接。通常使用助熔剂进行净化，焊接 铜时用松香，焊接铁时用盐酸，对精密仪器、继电器内部小导线及 半导体器件必须使用松香做助熔剂；3）用焊锡焊接的导体不能承受力量，所有导体必须加以固定；4）发生高热的地方（如电阻器）禁止使用锡焊，一般用银焊；5）大电流的导线的线头必须用压接，不用焊接。保护与自动装置回路动作试验保护与自动装置动作试验项目如下：D根据原理图制定出校验顺序；2）闭锁装置应试验闭锁的正确性；3）回路接有切换开关端子等，用以改变结线的器具时应试验这些器具在 各种位置下的动作情况；4）全部试验完后，检查保护及自动装置操作开关的动作情况;动作于数个 开关时，动作试验应将所有开关全部跳闸；5）信号装置动作的正确性；6）检查远方操作的动作可靠性；7）检查保护及自动装置所操作的开关，其它机构的合闸及跳闸的动作情 况。8）检查保护与自动装置回路的动作情况应按照图纸进行，试验时应用启 动装置的方法来完成。试验时应注意继电器的动作是否正确，同时 检查继电器的标号是否正确。9）保护及自动装置回路的动作试验，应首先作用于信号或动作引出继电 器，不使 开关跳闸，只在全部继电器相互动作试验完毕后，才校验 对开关动作的情况。逆变器室及公用自动装置的动作试验，注意当 时设备所处的状态、接点的位置，然后拟定试验顺序。10）开关失灵保护的动作试验，除将其出口压板断开外，还要打开其相应 的跳闸回路的接线，只作信号试验。11）使用一次电流与工作电压进行的校验12）一次电流及工作电压来校验保护及自动装置交流回路，继电器动作情 况，应在正常结线方式下进行检查。对新安装设备或设备回路经较大变动的装置，在投入运行以前，必 须用一次电流和工作电压加以检验，以判定：1）对接入电流、电压的相互相位、极性有严格要求的装置（如带方向的 电流保护、距离保护等），其相别、相位关系 以及所保护的方向是 否正确；2）电流差动保护（线路纵差及横差等）接到保护回路中的各组电流回路 的相对极性关系及变比是否正确；3）每组电流互感器的接线是否正确，回路连线是否牢 靠。定期 检验时, 如果设备回路没有变动（未更换一次设备电缆、辅助变流器等）只需 用简单的方法判明曾被拆动的二次回路接线确实恢复正常（如对差 动保护测量其差电流，用电压表测量继电器电压端子上的电压等）即可。4）用一次电流与工作电压的检验，一般需要进行如下项目：5）用相序表测量电压的相序；6）测量电压、电流的相位关系；7）测量电流差动保护各组电流互感器的相位及差动回路中的差电流（或 电压），以判明差动回路接线的正确性及电流变比补偿回路的正确性;8）利用一次电流与工作电压向保护装置中的相应元件通入模拟的故障量 或改变被检查元件的试验接线方式，以判明保护装置接线的正确性；9）对于单相自动重合闸，须进行所在线路两侧电流电压相别、相位一致 性的检验。10）用一次电流及工作电压进行的检验结果，必须按当时的负荷情况加以 分析，拟定预期的检验结果，凡所得结果与预期的不一致时，应进 行认真细致的分析，查找确实原因，不允许随意改动保护回路的接线。11）上述试验时，应防止造成开关跳闸，测差电压时应停用相应的保护。12）差动保护装置，在设备起动或充电时，必须投入，当设备空载运转 良好后，在带负荷后暂行停用，进行工作电流校验，完全正确无误 后投入使用。13）模拟故障试验。用模拟故障来试验主要保护装置的起动值，应在设 备大修后进行。4.5电流、电压互感器及其回路的检验检查电流、电压互感器的铭牌参数是否完整，出厂合格证及试验资 料是否齐全，如缺乏上述数据时，应由有关的基建或厂家提供下列试验 资料。1）所有绕组的极性；2）所有绕组及其抽头的变化；3）电压互感器在各使用容量下的准确度；4）电流互感器绕组的准确度（级别）及内部安装位置；5）二次绕组的直流电阻（各抽头）；6）电流互感器各绕组的伏安特性。只有证实互感器的变比、容量、准确性符合设计要求后，才允许在 现场安装。由继电试验人员进行下列 检查：1）测试互感器各绕组间的极性关系，核对铭牌上的极性标志是否正确， 检查互感器各次绕组的连接方式及其极性关系是否与设计符合，相 别标志是否正确；2）有条件时自电流互感器的一次通入大电流，检查工作抽头的变比是否 正确（变压器套管变流器的极性与变比检验在变压器作短路电压试验 时进行）；3）测绘电流互感器二次绕组工作抽头U2=f （I2）的励磁特性曲线，一般 应测录到饱和部分多绕组电流互感器应按所得的lh=f （I2）曲线分析 核对各绕组的级别，以检验各绕组的使用分配（仪表、一般保护及 差动保护等）是否合理；对二次侧带辅助变流器的电流互感器不能以 此项试验来判别互感器10%误差值，这类互感器的误差只能根据制造 厂家提供的技术资料来确定。如缺 乏该数据时，应由有关试验部门 提供。4）对电流互感器及其二次回路进行外部检查。5）检查电流互感器二次绕组在接线箱处接线的正确性及端子排引线螺钉压接的可靠性；6）检查电流二次回路接地点与接地状况，电流互感器的二次回路必须分 别且只能有一点接地；由几组电流互感器二次组合的电流回路，应在 有直接电气连接处一点接地。7）对电压互感器及其二次回路进行外部检查。8）检查电压二次回路接地点与接地状况，对中性点直接接地电力 的电 压互感器，如装置中的方向性元件是用相电压或零序电压，而且可由 两 组电压互感器供给时，则这两 组电压互感器的二次及三次绕组只 允许在一个公共地点直接接地，而每一组电压互感器二次绕组的中性 点处经放电器接地；对于其他使用条件的电压互感器，则在每组电 压互感器二次绕组的中性点各自直接接地；9）检查电压互感器二次、三次绕组的所有二次回路接线的正确性及端子 排引线螺钉压接的可靠性。10）检查电压互感器二次回路中所有自动开关的装设地点、脱扣电流是否 合适；11）检查在开关厂的电压互感器二次中性点保护器安装是否符合规定；12）检查串联在电压回路中的开关接点接触的可靠性；13）经保护室中性线小母线连通的几组电压互感器二次回路，只应在保护 室将中性线一点接地，各电压互感器二次中性点在出线站的接地点均 应断开；为保证接地可靠，各电压互感器的中性线不得接有可能断开 的熔断器（自动开关）或接触器等。来自电压互感器二次回路的“Y” 绕组4根出线引入线和开口三角绕组的2根出线引入线必须分开接 引，不得共用。14）利用导通法依次检查由互感器引出端子箱到操作屏、保护屏、自动装 置屏的电缆回路及电缆芯的标号，并检查电缆薄的填 写是否正确。15）自电流互感器的二次端子箱处向整 个电流回路通入交流电流，测定 回路的压降，计算电流回路每相与零相及相间的阻抗（二次回路负 荷），将所测得的阻抗值结合L=f （b）曲线，按保护的具体工作条 件验算互感器是否满足10%误差的要求。16）测量电压回路自互感器引出端子到配电屏电压母线的每相直流电阻， 并计算电压互感器在额定容 量下的压降，其值不应超过额定电压的 3%017） 1000V摇表检查绝缘电阻。18）互感器二次绕组对外壳及绕组间绝缘；19）全部二次回路对地及同一电缆绝缘；17.6 期检验测量二次回路对地的绝缘采用放电器接地的电压互感器的二次回路,需检查其接线的正确性及 放电器的工频放电电压。定期 检查时可用摇表检验放电器的工作状态是 否正常，一般当用IOOOV摇表检验时，放电器不应击穿,而用250OV摇 表时，则应可靠击穿。新投 入或经更改的电流、电压回路，应直接利用工作电压检查电压 二次回路，利用负荷电流检查电流二次回路接线的正确性。电压互感器在接入系统电压以后：测量每一个二次绕组的电压；测量相间电压；测量零序电压,对小电流接地系 统的电压互感器,在带电测量前,应 在零序电压回路接入一合适 的电阻负载,避免出现铁磁谐振现象,造成错 误 测量；定相；检验相序；测量每相零序回路的电流值；测量各相电流的极性及相序是否正确。被保护线路有负荷电流之后 （一般宜超过20%的额定电流）。17.7 次回路上工作的安全措施所有二次回路的工作应在无电压的情况下进行,只有在特殊情况下才 允许带电作业。特殊情况下系指：1）运行中的设备测参数。2）两个系统间有不可分开的电气上的联系；3）带电设备的保护；4）所有二次回路的工作均应按照接线图进行，不得凭记忆进行工作。5）二次回路工作的有关安全措施应由运行值班员完成。其内容 包括：6）将一次设备与系统断开；7）断开被校验的保护装置，打开跳闸或合闸的压板；8）盘上悬挂“在此工作”标示牌，防止工作人员走错地方。9）设备不停电，在保护及自动装置中进行工作时，除了打开端子和在被 断开的压板上加罩外，还应对工作人员打开跳闸或合闸的电缆的芯线 用胶布包好。10）系统上进行校验工作时应与值班人员联系好，对开关及断路器的操 作，逆变器的起动与停止，电压、电流的调整，保护压板的投切等 操作，无论是为了准备工作或进行工作，还是恢 复工作，仅能由运 行值班人员完成。11）校验保护及自动装置时，应防止开关的自动跳闸或投 入而引起对检 修人员的危险。12）进行开关传动装置的远方操作和保护动作试验时，必须与有关作业人 员联系好，并取得值班人员的许可后方可进行。因试验拆开或连接的线应当考虑为最低限度 数量，以利于试验完毕 不致忘记恢复被拆开之线头及拆掉试验过程中临时连接的连线。恢 复原状应按下列规定进行：1）拆动的线不多时，应将每次拆动的每根线头或临时连接的短路线记 录下来，当恢复每个线头时做出记号，最后查对是否全部恢复；2）拆动的线较多时，应将实际的接线进行校对一次，然后开始工作，当 恢复时再按图纸检查，进行全部校对；3）拆下的线头不得过分的弯曲，以免折断并应检查有无伤痕。4）打开直流操作回路导线及电压线头时，打开的线头应当属于负荷侧（即 打开后不带电），然后用胶布 包好。5）没有标志的线头拆开后须做好标记，以备按此恢复。6）不论电源是否接地，全部试验结线被试的保护装置回路都不应有接地 的地方。7）试验中发现问题与预期结果不符合时，必须立即停止工作并汇报上级 部门，待得出结论后方可继续进行，禁止盲目地进行试验。8）试验电源必须经过开关和适当容量的保险供电。9）使用自耦变压器时，每次在使用前应将把手转至零位，使用滑动变 阻器时，每次使用前将电阻放在最大位置，当用分压器使用时放在 最小位置。10）二次回路通电或耐压试验前，应通知 值班员和有关人员，并派人到 各现场看守，检查回路上确无人工作后，方可加压。11）电压互感器的二次回路通电试验时，为防止由二次侧向一次侧反充 电，除应将二次回路断开外，还应取下一次熔断器（保险）或断开隔 离开关（刀闸）。带电的电流互感器二次回路上工作时，应采取下列 安全措施：1）严禁将电流互感器二次侧开路；2）短路电流互感器二次绕组，必须使用短路片或短路线，短路应妥 善 可靠，严禁用导线缠绕；3）严禁在电流互感器与短路端子之间的回路和导线上进行任何 工作；4）工作必须认真、谨慎，不得将回路的永久接地点断开；5）工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上；6）电流互感器二次回路测量电流时，使用的导线必须经过校验通路良好后方可接入;7）电流互感器二次侧短路后，仍应有接地，故对于短路后失去接地点的地线应事先准备好临时地线。8）带电的电压互感器二次回路上工作时，应采取下列 安全措施：9）严格防止短路或接地。应使用绝缘工具，戴手套。必要时，工作前 停用有关保护装置；10）接临时负载时，必须装有专用的隔离开关（刀闸）或熔断器（保险）。11）二次回路上工作应至少由两 人进行。12）检验继电保护和仪表的工作人员，不准对运行中的设备、信号系 统、 保护连接片进行操作，但在取得值班人员许可并在检修工作盘两侧 开关把手上采取防误操作措施后，可拉合检修开关。13）试验用刀闸必须带罩，禁止从运行设备上直接取试验电源，熔丝配合 要适当，要防止越级熔断总电源熔丝。4. 8系统接地查找1）当发现直流系 统接地后，应立即进行寻找。在任何 情况下，直流系 统不允许带接地现象运行。2）当发现直流系统接地时，应先确定哪一极上发生接地，然后再进行查 找。3）判明接地点发生在哪一直流供电系 统的工作，由运行人员采用拉路法 寻找。查找直流接地的工作人员，在找到了接地系 统之后，应冷静的考虑 以下几个问题：1）发生接地时，现场有无作业组在工作；2）有哪些是新安装的或是新修理过的设备；3）有哪些带着电而不使用的设备或电缆；4）哪些设备处于环境潮湿的地方；5）从图纸上考虑好在各极的分路点解开结线时，正负极之间还有没有经 常的负荷通路而造成其它继电器的误动作。6）上述各方面考虑好了之后，先从估计可能发生接地的地方查起，逐渐 找出接地极的分接点结线，当某导线解开，接地情况消失，或接地换 到另一极上时，系证明该导线以下所连接回路有接地现象，然后再 循着该导线以同样方法进行，直到接地点找到为止。找到接地点后, 应立即进行处理。17.9 找直流接地的注意事项如下：1）查找接地点禁止使用灯泡寻找的方法；2）用仪表检查时所用仪表的内阻不应低于2000 Q/V；3）当直流发生接地时禁止在二次回路上工作；4）处理时不得造成直流短路和另一点接地；5）查找和处理时必须由两 人同时进行；6）拉开空开前应采取必要措施，以防止直流失电可能引起保护及自动装 置的误动。7）查找接地的工作必须由对直流系 统比较熟悉的人员来承担。8）查找直流接地时，应断开直流熔断器或断开由专用端子到直流熔断器 的连接。如必须在运行中查找，则须作好必要的技术措施（一般在 设备运行中发生接地时不许随便打开线头，以防保护装置误动或自动装置误跳）。17.10 编程序控制器的维护检修1）检查可编程序控制器有无报警显示。2）准备好可编 程序控制器的电池 备件，当出现电压低时，应立即进行 更换。更换时速度要快，以防程序丢失。3）测量回路绝缘时，应注意以下事项：4）测量输入回路绝缘时，应将输入电缆（导线）与可编 程序控制器断开, 以避免对可编程序控制器造成伤害；5）可编 程序控制器的输出回路测量绝缘电阻时，根据回路的电压等级选 择适当的摇表进行测量。6）可编程序控制器的程序要进行备份，以便紧急情况下快速恢复。7）编程序控制器的程序进行修改时，工作完毕后应将写保护开关置保护 位置。8）可编程序控制器的编程软件要有备份，并妥善保管。9）控制程序有变动时，要进行控制回路模拟试验。以检查设备工作的正 确性。10）严禁用具有腐蚀性的物品清扫可编 程序控制器。11）设备进行A级检修时，应对控制程序进行全面的检查。17.11 验规则及要求一般性检查一般性检查内容D外壳透明罩应完整，嵌接良好，有可靠的防尘密封设施，内部应清洁无尘埃和油污；2）感应型继电器转动部分应灵活无异常现象，检查圆盘与电磁铁、永久 磁铁间应清洁无异物，检查圆盘是否平整和上、下轴承的间隙是否 合适；3）外部带电的导电部分与地（金属外壳或外露非带电金属零件）之间及两 带电导电部分之间的电气间隙和爬电距离；4）静态型继电器（包括晶体管型、集成电路型和微机型）的印制电路板表 面及焊接质量；5）检查机电型继电器可动部分的动作灵活性，转轴的横向和纵向活动范 围是否适当，轴和轴承除有特殊要求外，禁止注入任何润滑油；6）检查各零部件的安装与装配质量；7）检查整定机构、接插件、弹簧（游丝）、按钮、开关和指示器等质量;8）检查集成或微机型继电器时要注意防止静电；9）检查触点质量。10） 一般性检查要求11）继电器外部（即壳体外部）的电气间隙和爬电距离的最小值应按表1规 定，如有特殊要求，应在产品技术文件中规定；表IT 电气间隙和爬电距离回路额定绝缘电压（V）最小电气间隙（mm）最小爬电距离（mm）LLL-MUn602. 03. 03. 060<Un3804. 06. 06. 0注：表中LL表示两 带电部分之间的电气间隙：LM表示带电部分和暴露的金属零件之间的电气间隙。接插件应接触可靠，插拔方便。整定机构应可靠地固定在整定 位置，整定插头插针与整定孔的接触应良好；机电型继电器的弹簧（游丝）应无变形，当由起始位置转至最大刻度 位置时，层间距离要均匀，整个平面与转轴要垂直；各零部件的安装应完好，螺栓（钉）应拧紧，焊接头应牢固可靠； 所有焊接处不应出现虚焊、假焊现象，印制电路板线条应无锈蚀；按钮、开关等电气元件操作应灵活,经手动作5次不应出现发卡现象;插拔 机构 及活动盖板等应灵活，不应磕碰其他部位；4.12 对继电器触点的检查一般电气性能检查1）两组或以上触点接触时差的检查。对于没有接触时差要求时，可以 采用目测，其方法是缓慢移 动衔铁，：利用灯光信号或万用表指示 进行检查。对于有接触时差要求时，可分别测量各触点组的动作时 间或返回时间，然后进行比较（以某一组触点为基准）；2）触点钟接要牢固，无挫伤和烧损现象，动合触点闭合后应有足够压力;3）禁止使用砂纸、锂刀及锐利的工具擦拭和修理触点，触点烧伤处可用细油石修理并用鹿皮或绸布抹净，触点表面不得附有金属粉末和尘埃；4）对内部安装的元器件如电容 器、电阻、电子元器件、小型继电器等, 只有在发现电气特性不能满足要求而又需要对上述元器件进行检查 时，才核对其标注的标称值或者通电实测。5）对继电器触点的通断检查可使用对线灯或万用表。6）当输入规定的激励量时，各种信号指示器，如信号灯、光字牌以及音 响信号等，应正确显示。7）当输入的激励量为动作值时，应仔细观察触点的动作状况，除发现有 抖动、接触不良等现象应及时处理外，还应结合整组试验，使 触点 接入规定的负荷，再一次观察触点应无抖动，粘住或出现持续电弧等 异常现象。8）继电器（包括其插件）单独检验调整 完毕后，应仔细检查拆 动过的部 件和端子等是否都恢 复正常，所有的临时衬垫 等物件应清除，整定 端子及整定机构的位置应与整定值相符，盖上外罩后，应结合整 组试验检查动作情况，信号显示器的动作和复归应正确灵活。9）当输入一定激励量时，各种指示仪表应正确指示。10）测试性能时必须将壳罩装上。11）整定点动作值的测试应重复10次（静态型继电器为5次），误差、一 致性或变差应符合规定的要求。12）当试验电源的影响量（如电源频率、畸变因数、纹波
