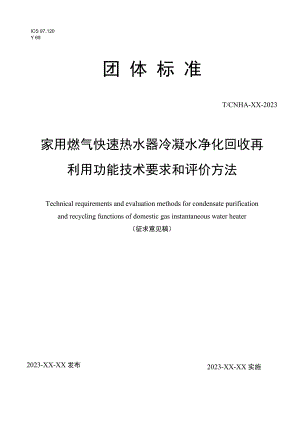

ICS 97.120Y 69团 体 标 准T/CNHA-XX-2023家用燃气快速热水器冷凝水净化回收再利用功能技术要求和评价方法Technical requirements and evaluation methods for condensate purificationand recycling functions of domestic gas instantaneous water heater（征求意见稿）2023-XX-XX 实施2023-XX-XX 发布中国五金制品协会发布本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国五金制品协会提出并归口。本文件起草单位：本文件主要起草人:家用燃气快速热水器冷凝水净化回收再利用功能技术要求和评价方法1 .范围本文件规定了家用燃气快速热水器冷凝水净化回收再利用功能（以下简称冷凝水净化回收功能）的术语和 定义、技术要求、试验方法和评价方法。本文件适用于明示具有冷凝水净化回收功能在家用和类似场合使用的燃气快速热水器（以下简称热水器）。2 .规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该 注日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 5749生活饮用水卫生标准GB 5750生活饮用水标准检验方法GB 6932家用燃气快速热水器GB/T 13611-2018城镇燃气分类和基本特性GB 20665家用燃气快速热水器和燃气采暧热水炉能效限定值及能效等级卫生部生活饮用水水质处理器卫生安全与功能评价规范-一般水质处理器（2001）3 .术语和定义GB 6932界定的术语以及下列术语和定义适用于本文件。3.1 冷凝水净化回收功能冷凝水中和净化后再回收用作生活热水的功能。4 .结构4.1 通用结构要求4.1.1 冷凝水依靠重力从冷凝热交换器排出时，冷凝水排出管内径宜不小于13mm。4.1.2 冷凝水净化回收装置应方便检查和清洁。4.1.3 冷凝水净化回收装置应保证密封性，不应有冷凝水渗漏；运行期间在燃烧室最大压力下应能防止烟气泄 露，若采用水封槽结构，水封槽深度不应低于25mm。4.2 带冷凝水净化回收功能产品结构4.2.1 冷凝水净化回收装置应能处理、收集、存储来自冷凝热交换器的冷凝水。4.2.2 冷凝水净化回收装置应能将处理后的冷凝水回收至生活热水管路系统。4.2.3 带冷凝水净化回收功能的产品，热水出口的水质应满足本文件5技术要求。4.2.4 带冷凝水净化回收功能的家用燃气快速热水器宜采用图1所示结构示意图。给水出口燃气进口透水Q图1带冷凝水净化回收功能的产品结构示意图5 .技术要求5.1 能效等级热水器应符合GB 20665的1级能效要求。5.2 中和性能在6.2的试验条件下,热水器出水与进水相比PH值减小量应小于0.5o5.3 一般化学性能在6.3的试验条件下，热水器出水与进水相比的增量应满足表1要求。 表1 一般化学性能要求项目增量要求铝<0.2mgL铜<1.0mgL铁<0.3mgL铢<0.2mgL锌<1.0mgL溶解性总固体< IOOOmgZL总硬度（以CaCo3计）<450mgL5.4 硫酸盐在6.4的试验条件下，热水器出水与进水相比硫酸盐的增量应W250mgL.5.5 硝酸盐氮在6.5的试验条件下，热水器出水与进水相比硝酸盐氮的增量应10mgL.5.6 卫生安全按照6.6的试验方法对具有冷凝水中和功能的滤料进行检验，浸泡液与纯水相比的增量应满足表2要求。表2卫生安全要求项目增量要求铅<0.001 mg/L镉<0.0005mgL汞<0.0002mgL珞（六价）<0.005mg/L碑<0.005mg/L挥发酚类0.002mgL6试验方法6.1 能效等级试验按照GB 20665进行试验。6.2 中和性能试验采用天然气作为气源，打开热水器的水电气开关，热水器在表3工况下分别连续运行15min,当冷凝水净化 回收功能启动后，取整机出口和入口水样各IoOmI （每个工况取水一次），按照GB 5750.4对水样PH值进行试验 测试pH。表3中和性能试验工况进水温度（C）设定温度（）进水流量（Lmin）20±2423±0.520±2425±0.520+2427+0.56.3 一般化学性能试验采用天然气作为气源，打开热水器的水电气开关，进水温度20±2°C,调节设定温度至42,进水压力 0.1±0.05MPa,连续运行15min,当冷凝水净化回收功能启动后，取整机出口和入口水样各500ml,按照GB 5750.6 试验方法对水样进行试验。6.4 硫酸盐浓度试验采用天然气作为气源，打开热水器的水电气开关，进水温度20±2C,调节设定温度至42C,在表4工况下 分别连续运行15min,当冷凝水净化回收功能启动后，取整机出口和入口水样各IOOml （每个工况取水一次）， 按照GB 5750.5试验方法对水样进行试验测试。表4硫酸盐浓度试验工况进水温度（）设定温度（°C）水流量（Lmin）20+2423±0.520±2425±0.520±2427±0.56.5 硝酸盐氮浓度试验采用天然气作为气源，打开热水器的水电气开关，在表5工况下连续运行15min,当冷凝水净化回收功能 启动后，取整机出口和入口水样各IOOm1,按照GB 5750.5对水样进行试验测试。表5硝酸盐氮浓度试验工况进水温度（）设定温度（）水流量（LZmin）20±2353±0.520±2425±0.520±2657±0.56.6 卫生安全试验试验仪器及试剂：1）仪器：烧杯、玻璃棒、表面皿、天平（精度0.1g）2）试剂：纯水操作程序：1）将中和器的滤料全部取出置于烧杯中，加适量纯水至总体积与中和器容积相同。稍搅拌后静置，用表面皿 覆盖于烧杯，以防止灰尘落入并减少水分蒸发，浸泡24h°分别取纯水和浸泡水样各IOOml送检，按照GBZT 5750.6方法检测铅、镉、汞、格（六价）、碑、挥发酚类 六种物质的含量，并计算浸泡前后这六种物质的增加量。7评价方法及等级划分本文件采用评分制评价，评价结果为A级、B级、C级。进行评价的产品应满足本文件4.技术要求所有要 求。试验结果按照表6评价得分表进行评分，所有指标评分相加为总得分，总得分90分及以上为A； 80-89分 为B级；70-79分为C级。表6评价得分表指标名称单位10分8分6分PH/减小量V0.3减小量V0.4减小量V0.5铝mg/L增量0.1增量0.15增量02铜mg/L增量05增量0.8增量W铁mg/L增量0.2增量025增量0.3锦mg/L增量0.1增量0.15增量02锌mg/L增量W05增量W0.8增量WI溶解性总固体mg/L增量500增量800增量1000总硬度（以Caeo3计）mg/L增量300增量400增量450硫酸盐mg/L增量150增量200增量250硝酸盐氮mg/L增量5增量W8增量WIo
