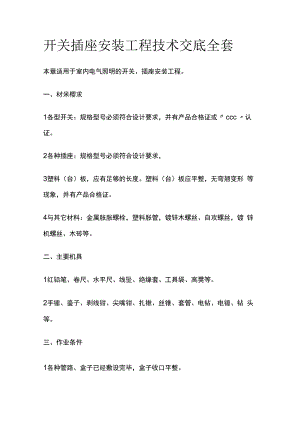

开关插座安装工程技术交底全套本章适用于室内电气照明的开关、插座安装工程。一、材米樱求1各型开关：规格型号必须符合设计要求，并有产品合格证或ccc 认 证。2各种插座：规格型号必须符合设计要求，3塑料（台）板，应有足够的长度。塑料（台）板应平整，无弯翘变形 等现象，并有产品合格证。4与其它材料：金属胀胀螺栓，塑料胀管，镀锌木螺丝、自攻螺丝，镀 锌机螺丝、木砖等。二、主要机具1红铅笔、卷尺、水平尺、线坠、绝缘套、工具袋、高凳等。2手锤、鎏子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻 头等。三、作业条件1各种管路、盒子已经敷设完毕，盒子收口平整。2管内导线穿完，做完绝缘摇测。3墙面的浆活、油漆及内饰装修工作均已完成。四、操作工艺（一）工艺流程：清理一接线一安装（二）清理:用鎏子轻轻地将盒子内残存的灰块剔掉，同时将其他杂物一并清出盒外, 再用湿布将盒内灰尘擦净。（三）接线：1一般接线规定：（1）开关接线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠；相线应经开关控制，民用住宅无软线引至床边的床头开关。（2）插座接线:单相两孔插座有横装和竖装两种，横装时，面对插座的右孔接相线, 左孔接零线；竖装时，面对插座的上孔接相线，下孔接零线（图1和 图2）。单相三孔及三相四孔的接地或接零线均应在上方，插座的接地端子不 与零线端子连接，同一场所的三相插座接线的相序一致。交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其 插头与插座配套，均不能互相代用。2开关、插座安装准备：先将盒内甩出的导线留出维修长度，削去绝缘层，注意不要伤及线芯。 将导线按顺时针方向盘绕在开关、插座对应的接线柱上，旋紧压丝；插 接端子，将线芯直接插入接线孔内，孔径大于线径2倍时，应弯回头插 入，再用顶丝将其压紧。注意线芯不得外露。（四）开关、插座安装：1一般安装规定：（1）开关安装规定：拉线开关距地面的高度一般为2 3m ;层高小于3m时，距顶板不小于IOOmm ;距门口为150 200mm ;拉线的出口应垂直；翘把开关距地面的高度为L3m,距门口为150 200mm ;开关不得 置于单扇门后；暗装开关的面板应紧贴墙面，四周无缝隙,安装牢固,表面光滑整洁， 无碎裂、划伤，装饰帽齐全；开关位置应与控制灯位相对应，同场所内开关方向应一致；相同型号成排安装的开关高度应一致，且控制有序有错位，拉线开关 相邻间距不小于20mmo多尘、潮湿场所和户外应选用密封防水开关。在易燃易爆和特别潮湿的场所，开关应分别采用防爆型，密闭型，或 设计安装在其它处所控制。民用住宅严禁装设床头开关。明线敷设开关应安装在不少于15mm厚的绝缘台上。(2)插座安装规定：暗装和工业用插座距地面不应小应低于300mm :特殊场所暗装插座 不低于是150mm。在儿童活动场所和民用住宅中应采用安全插座。采用普通插座时，安装高度不低于L8 mo同一室内安装的插座高低差不应大于5mm ;成排安装的插座安装高 度一致。暗装的插座应有专用盒，面板应端正严密，与墙面平整；地插座面板与地齐平或紧贴地面，盖板牢固，密封良好。在特别潮湿和有易燃、易爆气体及粉尘的场所应采用密封型并带保护 地线触头的保护型插座，安装高度不低于1.5mo带开关插座，开关应断相线。2开关、插座安装：Q）暗装开关、插座：按接线要求，将盒内甩出的导线与开关、插座的面 板连接好，将开关或插座推入盒内（如果盒子较深,大于25mm时， 应加装套盒），对正盒眼，用螺丝固定牢固。固定时要使面板端正，与 墙面平齐。（2）明装开关、插座：先将从盒内甩出的导线由绝缘台的出线孔中穿出， 再将绝缘台紧贴于墙面，用螺丝固定在盒子或木砖上，如果是明配线, 绝缘台上的隐线槽应先顺对导线方向，再用螺丝固定牢固，绝缘台固定 后，将甩出的相线、地（零）线按各自的位置从开关、插座的线孔中穿 出，按接线要求将导线压牢。然后，将开关或插座贴于绝缘台上，对正 找中，用木螺丝固定牢。最后，现把开关、插座的面板上好。五、质量标准 （一）主控项目：1交流、直流或不同电压等级的插座安装在同一场所时,应有明显区别， 且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交、 直流或不同电压等级区别使用。2插座接线必须符合8.4.3中的要求。检验方法：观察和检查安装记录。（二）一般项目：1开关、插座的安装位置正确。盒子内清洁、无杂物，表面清洁、不变 形，盖板紧贴建筑物的表面。2开关切断相线。导线进入器具处绝缘良好，不伤线芯。检验方法：观察和通电检查。（三）允许偏差项目：1明装开关、插座的底板和暗装开关、插座的面板并列安装时，开关、 插座的高度差允许为0.5mm03面板的垂直允许偏差0.5mm。检验方法：吊线、尺量检查。六、成品保护1安装开关、插座时不得碰坏墙面，要保持墙面的清洁。2开关、插座安装完毕后，不得再次喷浆，以保持面板的清洁。3其他工种在施工时，不要碰坏或碰歪开关、插座面板。七、应注意的问题1开关、插座的面板不平整，与建筑物表面之间有缝隙：应调整面板, 拧紧固定螺丝，使其紧贴建筑物表面。2开关未断相线，插座的相线、零线及地线压接混乱：应按要求重新接 线。3多联开关与控制灯具顺序不对应：穿线时应分清各路灯具的导线，做 好标记，依次按标记压接，并保证开关方向一致。4固定面板的螺丝不统一：为了美观，应选用统一的螺丝，并装好装饰 帽。5同一场所的开关、插座的安装高度之差超出允许偏差范围：应及时更正。6金属管进盒，护口脱落或遗漏：安装开关、插座接线时，应注意把护 口带好。7开关、插座面板己上好，但盒子深度超过2025mm ,未加套盒: 应补装套盒。8开关、插座内导线串接：分支线与总线应改为爪形连接。
