    德弗(DOVOL)DV600矢量型变频器说明书.docx

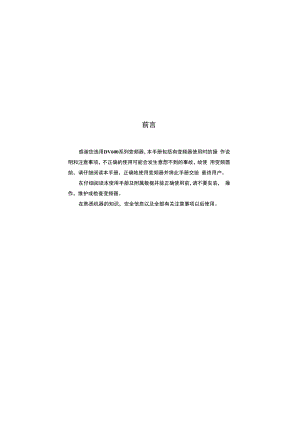

    前言感谢您选用DV600系列变频器,本手册包括有变频器使用时的操 作说明和注意事项,不正确的使用可能会发生意想不到的事故,故使 用变频器前,请仔细阅读本手册,正确地使用变频器并将此手册交给 最终用户。在仔细阅读本使用手册及附属数据并能正确使用前,请不要安装, 操作,维护或检查变频器。在熟悉机器的知识,安全信息以及全部有关注意事项以后使用。目录第一章概述4第二章注意事项5第三章安装与接线3.1 安装要求103.2 接线要求113.3 接线说明11第四章运行操作4.1 操作面板174.2 参数修改方法19第五章功能参数一览表20第六章功能参数详解31第七章故障定义和故障处理方法1.1 故障信息及排除方法681.2 常见故障及其处理方法69第八章RS485通信协议8. 1协议内容718.1 应用方式718.2 总线结构718.3 协议说明718.4 通信帧结构728.5 命令码及通信数据描述748.6 通信帧错误校验方式79第九章标准规范9. 1规格型号859.2标准技术规范86第十章选件88第十一章变频器的维护91第十二章品质保证93第一章概述1.1 相关说明1.1.1 饴牌说明型号:DV600-4015-A-G输入:三相380V5060Hz输出:三相。380V功率:L5KW 4A台州德弗传动科技有限公司1.1.2 型号说明DV600 - 4015 -A-GI高性能型电流矢量控制方式 4:380V 2:220V015:1.5Ki 037:3. 7KW 11O:11KW公司代号系列号L2开箱检查本变频器在出厂前经过了严格的质量检验和各项功能测试,并做防振动和防撞 击等包装处理,但在运输途中有可能发生意外,致使产品受损。因此,在您收到产 品后,请立即开箱检查。若以下所列出的任何一项有误,请及时与经销商或本公司联 系。1.2.1检查变频器在运输途中是否造成损坏或螺丝松动;1. 2. 2箱内变频器一台附使用说明书一本(内附保修单一份)、合格证一张;1. 2. 3检查变频器的铭牌是否与您所订购产品一致;1.2.4检查有无异物在变频器内。第二章注意事项2.1 安全注意事项在本手册中,将安全等级分为“危险”和“注意”。Ak危险不正确的操作造成的危险情况将导致死亡或重伤的发生。A注意不正确的操作造成的危险情况将导致一般或轻微的伤害或造成物体的硬件损坏。 注意:根据情况的不同,“注意”等级的事项也可能造成严重后果。请遵循两个等级 的诸事项,因为它们对于个人安全都是重要的12.1.1 防止触电由危l?1)当通电或正在运行时,请不要打开盖板,否则会发生触电。2)在盖板拆下时请不要运行变频器,否则可能会接触到高电压端子和充电部分而 造成触电事故。3)即使电源处于断开时,除布线,定期检查外,请不要拆下盖板。否则,由于接 触变频器充电回路可能造成触电事故。1)布线或检查,请在断开电源10分钟以后,用万用表等检查剩余电压消失以后 进行。5)变频器请进行接地处理。(如不接地可能有30-150V感应电)6)包括操作或检查在内的工作都应由专业技术人员进行。7)应在安装后进行布线,否则会造成触电或受伤。8)请不要用湿手操作变频器,以防止触电。9)对于电缆,请不要损伤它,使它承载重物或对它钳压,否则会短路或触电。10)请勿在通电中进行风扇更换,否则会发生危险。2.1.2 L 2防止火灾小注意1)变频器请安装在不可燃物体上,直接安装在易燃物上或鸵近易燃物品,会导致 火灾。2)变频器发生故障时,请在变频器的输入电源侧断开电源,否则,持续的大电流通过,会导致火灾。3)请不要在直流端子DC+,直流端子DC-上直接连接电阻,否则,会导致火灾。213防止损伤加注意1)各个端子上加的电压只能是使用手册上所规定的电压(以防止爆裂,损坏等等)。2)确认电缆与正确的端子相连接,否则会发生爆裂,损坏等事故。3)始终应保证正负极性的正确以防止爆裂,损坏等。4)正在通电或断电后不久,请不要接触它,因为变频器温度高,会引起烫伤。2. L 4搬运和安装於注意1)当搬运产品时,请使用正确的升降工具以防止损伤。2)变频器堆叠层次不要高于限定的层次。3)确认安装位置和物体能经得起变频错的重量。安装时应按照使用手册的说明。4)如果变频器被损坏或缺少元件,请不要运行。5)搬运时不要握住盖板。这样会造成脱落。6)在变频器上不要压上重物。7)检查变频器安装方向是否正确。8)防止螺丝等金属器件或油漆等可燃物体进入变频器。9)不要使变频器跌落,或受到强烈碰撞。2.1.3 5布线今注意1)非专业人士请勿操作布线。2变频器的输出端不要安装移相电容,噪声滤波器或浪涌吸收器,勿接阻性负载。3)请正确连接输出端与电机之间电缆U、V、 W ,这将决定电机的旋转方向。2.1.6 运行企注意1)枪查所有参数并确认突然启动时不会造成机械损坏。2)在变频器拆开了盖板或部分打开,请不要在这样情况下运行变频器。必须恢复 盖板并按使用手册的规定运行变频器。2.1.7 操作於注意1)当选择使用再启动功能时,由于报警停止后会突然再启动,清远离设备。2)复位变频器报警前请确认启动信号断开。否则电机会突然恢复启动。3)使用负荷仅仅是三相鼠笼电机。连接其它电器设备到变频港的输出,可能会造 成设备的损坏。4)不要对变频器进行改造。5)电子过电流保护不能完全确保对电机的过热保护。6)不要频繁使用交流接触器起/停变频器。7)用噪声滤波器减少电磁干扰的影响。否则,有可能影响变频器附近使用的电子 设备。8)采取相应的措施抑制谐波,否则,由于变频器产生的电源谐波,使电力电容和 发电设备过热及损坏。9)当变频器驱动380V系列电机时,必须增强电机绝缘或抑制浪涌电压。由于布线 常数引起的浪涌电压发生于电机的端子,使电机的绝缘恶化。10)当进行参数初始化后,各参数返回到出厂设定值,在运行前请再次设定必要 的参数。11)变频器可以很容易地进行高速运行的设定,更改设定前,检查电机和机械性 能有充分的能力。12)请增加变频器的保护功能,安装保护设备以确保安全。13)母频器长时间保存后再伸用,使用前必匆讲行检杳和试运行。2.1.8 紧急停止小注意如果变频器发生故障,为防止机械和设备处于危险状态,请设置如紧急制动等安 全使用装置。2.1.9 维护於注意D用兆欧表测量外部电路的绝缘电阻前拆卜 .变频器所有端子上的电线这样测量 电压不会加到变频器上。2)控制回路的通断测试请使用万用表(高阻档)不要用兆欧表或蜂鸣器。3)对于变频器进行绝缘电阻的测量时请谨对主回路实施不要对控制回路用兆欧 表进行测试。(请使用直流500V兆欧表)不要对变频器实施耐压测试。(变频器主回路使用的是半导体,如果实施耐压 测试可能会使半导体损坏。)2.1.10 报废后的处理为注意请作为工业废物处理。2.2 使用环境要求工作环境温度TO C至+45 (不结冰)工作环境湿度90% RH以下(不结露)海拔高度与振动强度:海拔1000米以下,0. 5G以下,1000米以上,每增高100 米降额3%,2000米以上每增高100米降额5%使用。其它要求(见附图)附图:请避免在以下场合使用:25淑做的G所有咕辄的场所建财A:的处所周国没度遇高力所产甯击就、超育被的境所(政名发等收招力有所)塘放可燃密的用所第三章安装和接线本章为产品的基本“安装和接线”,使用前请仔细阅读本章的注意事项。3.1 安装要求1 .由于变频器属于精密的电力电子产品,其现场安装的好坏,环境的优劣直 接影响变频器的正常工作和使用寿命,故要求如下:检查变频器安装地点的环境跟本手册第章中“使用环境要求”是否相符,若不相 符请不要安装,否则会损坏变频器。2 .变频器使用了塑料零件,请不要在盖板上使用太大的力,小心安装,以免 造成破损。3 .条件允许请将变频器背面或散热片露装于电控柜外,可以大幅度降低电控 柜内产生的温度。4 .将变频器尽可能安装在清洁的场所,或可阻挡任何悬浮物质的封闭型屏板 内。5 .变频器要用螺丝垂直且牢固地安装在安装板上。6 .注意变频安装在电控柜内的散热方法:在两台或两台以上变频器以及通 风扇安装在个电控柜内时,应注意正确的安装位置,以确保变频器周闱温度在允 许值以内。如安装位置不正确,会使变频器周围温度上升,降低通风效果。7 .请安装在不可燃的表面上。变频器可能达到很高温度(大约80)。请安装在不可燃表面上(例如:金属),同时,为了使热量易于散发,应在其 周围留有足够的空间。(见附图)3.2 接线要求1 .安装布线时应将电源线和控制电缆分开,例如使用独立的线槽等。如果控 制电路连线必须和电源电缆交叉,应成90C交叉布线。2 .使用屏蔽导线或双绞线连接控制电路时,确保未屏蔽之处尽可能短,条件 允许时应采用电缆套管。3 .避免变频器的动力线(输出输入线)与信号线平行布线和集束布线,应分 散布线。4 .检测器的连接线,控制用信号线,使用双纹屏蔽线,屏蔽线的外皮连接COM 端。5 .变频器,电机等的接地线接到同一点上。6 .加数据线漉波器到信号线上。7 .将检测器的连接线,控制用信号线的屏蔽层用电缆金属夹钳接地。3.3 接线说明3. 3.1标准接线图15KW及以下变频器接线图(单相变频器电源输入接R、T)3. 3.2变频器主回路端子排列:O. 4KW-2. 2KW,单相系列:DC+BR-RT-LUVW0. 4KW-5. 5KW,三相系列:DC+BR-RSTUVWJ-RSTDC+BR-UVW7.5KW-15KW,三相系列:工DC+DC-18. 5KW-55KW,三相系列:RSTUVW75KW及以上,三相系列:DC+PlRSTUVW3. 3.3主回路端子说明端子记号端子名称说明R、T单相R、S、T交流电源输入连接工频电源单相AC220V 50-60Hz三相AC230V 或 380V 50-60HzU、V、W变频器输出接三相鼠笼电机DC+、 BR-连接制动电 阻在DC+、BR-之间连接制动电阻(18. 5KW以下)DC+、 DC-连接制动单 元连接外部制动单元等(18. 5KW-55KW以上)DC+、 Pl连接直流电抗器拆开端子Pl,DC+之间连接片, 接直流电抗器(75KW及以上)J_接地变频器接地用,必须接地3. 3.4主回路接线说明1 .电源及电机接线的压线端子,请使用带绝缘管的端子。2 .切记电源一定不能接到变频器输出端子上(U, V, W),否则将损坏变频器。3 .接线后,零碎线头必须清除干净,零碎线头可能造成异常,失灵和故障,必须 始终保持清洁。在控制台上打孔时,请注意不要使碎片粉末等进入变频器中。4 .为使电压压降在2%以内,请用适当型号的电线接线。变频器和电机间的接线距 离较长时,特别是低频率输出的情况下,会由于主电路电缆的电压下降而导致 电机的转矩下降。5 .当变频器和电机之间的距离超过50米时,由于长电缆对地的寄生电容效应导致漏 电流过大,变频器容易频繁发生过电流保护动作,同时,为了避免电加换缘损坏,输出 端须加输出电抗器补偿。6 .在DC+, BR-端子之间建议连接制动电阻器选件。7 .电磁波干扰:变频器输入,输出回路中含有谐波成分,在高要求场合请在输入 端安装无线电噪音滤波器,使干扰降低到最小。8 .在变频器的输出端不要安装电力电容,浪涌抑制器和无线电噪音滤波器。这将 导致变频器故障或器件损坏。9 .运行后,要改变接线的操作,必须在电源切断10分钟以上,用万用表检查电压 后进行,断电后一段时间内,电容上依然有危险的高压。10 .接地端子必须接地。由于变频器内有漏电流,为了防止触电,变频器和电机必须接地。变频器接地用独立接地端子(不要用螺丝在外壳,底盘等代替接地电缆尽量用粗的线径,必须等于或大于附衣所示标准,接地线尽量 靠近变频器,接地线愈短愈好。在变频器端接地的电机,用四芯电缆中的其中接地,规格同输入线缆。 上面是以380V为准,其它可能有差异,请以实物为准。L电缆必须是75"C铜线。2.按一定力度拧紧螺丝。没有拧紧会导致短路或误 动作,拧过头会造成螺丝和端子排损坏,也会导致短路或误动作。注:外接制动单元时应使变频器端子(DC+, DC-)与制动单元的端子记号相同, 接错时会损坏变频器。制动单元,制动电阻之间的布线距离应在5米以内,即使用双绞线也不能超 过10米。如果制动单元内的晶体管被损坏(短路),电阻将非常热,导致起火。因此, 在变频器的输入端安装电磁接触器,可在故障时切断电源。3. 3. 5变频器控制回路端子排列:0. 75kW-2.2kW控制回路端子IJAlIJA2JAaIClICOMl Xl I X2 X3 Xl X5 X62可CoMGD12V10 FVl F【GXD FOl +18汨3. 7kW及以上控制回路端子I I CoM I Xl I X2 I X3 I X4 IX$ X6 CoM 24V Cl COA4 | +485- IFo I GND I2V IOV IFVlFl IBK GND JAl JA2 JA3 |3.3.6控制回路端子说明端子记号端子名称说明JAI, JA2, JA3继电器JA触点输 出JAL JA3为常开触点组,JA2, JA3为常闭触点组,功 能由参数P-071设定,出厂值为故障状态信号输出。Cl. COM集电极开路输出功能由参数P-070设定,出厂值为正转状态信号输出12V、 GND辅助电源12V输出直流电源12V输出(50mA).12V. BK制动信号输出用于连接外部制动单元。+485-串行通信端子与外部进行串行通信的端子IOV频率设定用电源与FY, GND 一起连接电位器(4. 7KTOK)。FV、 GND模拟信号输入端子接电位器或OToV信号,作为频率设定、PID给定或PID 反馈。Fk GND模拟信号输入端了输入0-2OmA信号,作极率设定、PlD绐定或PlD反馈,FO. GND模拟信号输出端子在Fo与GND间接DClOV的电压表,可用来指示运行痍 率、输出电流、输出电压等。Xl多功能输入端子一出厂设定为正转运行X2多功能输入端子二出厂设定为正转点动X3多功能输入端了三出厂设定为故障夏位X4多功能输入端了四出厂设定为无功能X5多功能输入端子五X6多功能输入端子六COM多功能输入端子公 共地X1-X6的公共地,配合X1-X6使用24V, COM辅助电源24V输出直流电源24V输出(50mA)注:1)端子COM为X1-X6数字控制信号(多功能输入端子)的公共端,端子GND为FV,FL F0, BR端子的公共端,请不要将它们接大地。2)控制回路端子的接线应使用屏蔽或双绞线,而且必须与主回路,强电回路分开布 线。3)控制回路建议用0. 75平方亳米的电缆接线。4)控制回路不能输入强电,否则会损坏变频器。第四章运行操作本章提供产品的基本“运行操作”说明,使用设备前请仔细阅读本章的内容。4.1 操作面板操作面板是人机沟通的界面,是由按键部分和显示部分组成,按键供用户输入 控制指令,显示部分则显示参数资料和不同的运行状态。其示意图如下图所示:4.1.1 按键功能说明符号按键名称功能说明I RuN I运行键按此键变频器开始运行,若设定为外部端子 控制时,按此键无效。JOG正反转切换/点动键按此键为点动运行,P80=l时正反转切换I STOP I停止/复位键按此键变频器停止运行,该功能受P-08i制 约。故障报警后,按此键系统复位。IPRoG I编程键按此键即可进入功能设置状态,修改完毕, 按此键退出功能设置状态。I DATA I确认键在编程状态下按此键确认功能代码,参数内 容修改后,再按此键,将修改过的数据保存。 在待机状态或运行状态下按此键可依次显 示工作频率、母线电压、输出电压、输出电 流、转速、输出功率等囚增加键在编程状态下,按此键使功能代码、参数数 据数值增加。在运行或待机状态下按此键增 大运行频率。减少键在编程状态下,按此键使功能代码、参数数 据数值减少。,参数在运行或待机状态下按 此键减少运行频率。<<REV移位键在编程状态下修改参数数据时,可进行位 移。41.2指示灯说明指示灯名称指示灯说明RUN运行指示灯。灯亮表示处于运行状态;STOP停止指示灯。灯亮表示处于停机状态。JOG点动指示灯。灯亮表示处于点动状态。FWD反转指示灯。灯亮表示处于正转状态。REV反转指示灯。灯亮表示处于反转状态。4. L 3数码管显示内容说明停止状态代号物理量运行状态代号物理量H设定频率F运行频率U母线电压H设定频率b输入端子状态U母线电压O输出端子状态U输出电压yPID给定值A输出电流LPID反馈值r运行转速e模拟量FV值G输出功率E模拟量Fl值d输出转矩4.2参数修改方法如果需要修改参数,首先要进入需要修改的功能码,然后进行参数值重新设定,具 体步骤如下:顺序操作说明1按I PRoG I键显示P-000,进入参数设置状态。3按国团键调整到需要修改的功能码。4按I DATAI键显示XXXX,进入参数修改状态。5按国回健根据需要重新设定参数值。6<DATA存储数据,然后显示功能码P-XXX7按I PROG I键按此键退出设置状态,回到待机或运行状态第五章功能参数一览表参数一览表说明在参数一览表“更改”一栏中表示该功能运行中可以更改:“X”表示该功能运行中不可以更改:表示该功能用户不可以更改。功能码叁致名称介数详细说明出厂值更改P-OOO速度控制模式0:无PG矢量控制1: V/F控制0XP-OOl运行指令通道0:键盘指令通道1:端子指令通道2:通讯指令通道0XP-002键盘及端子UP/D0WN 设定0:有效,且变频器掉电存储1:有效,且变频器掉电不存储2:无效0P-003频率指令选择0:键盘设定1:模拟量FY设定2:模拟量Fl设定3: FV + FI4:多段速运行设定5: PID控制设定6:远程通讯设定0P-004最大输出频率10. 00600. OOHz50. OOHzXP-005运行频率上限P-OO6P-OO4 (最大频率)50. OOHzP-006运行频率卜限0.0OHZP-OO5 (运行频率上限)0. OOHzP-007键盘设定频率0.0OHZP-Oo4 (最大频率)50. OOHzP-008加速时间10. l-3600. Os机型设定P-009减速时间I0. 1 3600. Os机型设定、,P-OlO运行方向选择0:默认方向运行1:相反方向运行2:禁止反转运行0XP-Oll载波频率设定1.015. OkHz机型设定P-012电机参数自学习0:无操作1:参数全面自学习2:参数静止自学习0XP-013功能参数恢复0:无操作 1:恢电出厂值2:消除故障档案0X功能码名称弁数详细说明出厂值更改P-014AVR功能选择0:无效1:全程有效2:只在减速时无效2P-015启动运行方式0:直接启动1:先直流制动再启动2:转速追踪再启动0XP-016直接启动开始频率0.0010. OOHz0. OOHzP-017启动频率保持时间0.。50. Os0. OsP-018启动前制动电流0.。150.0%0.0%P-019启动前制动时间0. 050. Os0. OsP-020停机方式选择0:减速停车1:自由停军0P-021停机制动开始频率0.00P-Oo4 (最大频率)0. OOHzP-022停机制动等待时间0. 050. Os0. OsP-023快机直流制动电流0. 0-150.0%0.0%P-024快机直流制动时间0. 050. Os0. OsP-025正反转死区时间0. 03600. Os0. OsP-026上电端子运行保护 选择0:上电时端子运行命令无效1:上电时端子运行命令有效0P-027保留©P-028变频器类型0: G型机I: P型机机型设定XP-029电机额定功率0.4 900. OkW机型设定XP-030电机额定频率0.(HHZP-OO4 (最大频率)50. OOHzXP-031电机额定转速036000rpm机型设定XP-032电机额定电压0 460V机型设定XP-033电机额定电流0. 1-2000. OA机型设定XP-034电机定子电Rl0. 001-65. 535 Q机型设定P-035电机转子电Rl0. 001-65. 535 Q机型设定P-036电机定、转子电感0. 1-6553. 5mH机型设定功能码弁数名称弁数详细说明出厂值更改P-037电机定、转子互感O. 1-6553. 5mH机型设定P-038电机空载电流0.01 655. 35A机型设定P-039速度环比例增益10-10020P-040速度环积分时间10.01 10. OOs0. 50sP-041切换低点频率0.OOHZP-0445. OOHzP-042速度环比例增益20-10025P-043速度环枳分时间20.0110. OOs1.00P-044切换高点频率PTMlP-Oo4 (最大频率)10.OOHzP-045VC转差补偿系数50%200%100%P-046转矩上限设定0.0-200.0% (变频器额定电潦)150.0%P-04701:曲线设定0:直线V/F曲线1: 2.0次事降转矩V/F曲线0XP-048转矩提升0. 0%:(自动)0.1%30.0%0.0%P-049转矩提升截止0. ”50.0%(相对电机额定频率)20.0%XP-050V/F转差补偿限定0. 0-200.0%0.0%P-051节能运行选择0:不动作1:自动节能运行0XP-052保留©P-053Xl端子功能选择0:无功能1:正转运行2:反转运行3:三线式运行控制4:正转点动5:反转点动6:自由停车7:故障复位8:外部故障输入9:频率设定递增(UP)10:频率设定递减(DOWN)11:频率增减设定清除12:多段速端子113:多段速端子21XP-054X2端子功能选择4X功能码叁数名称弁数详细说明出厂值更改P-055X3端子功能选择14:多段速端子315:加减速时间选择16:PID控制暂停17:摆频暂停(停在当前频率)18:投领星位(回到中心频率)19:加减速禁止20:保留21:频率增减设定哲时清除2225:保留7XP-056X4端子功能选择0XP-057开关量滤波次数1-105P-058端子控制运行模式0:两线式控制11:两线式控制22:三线式控制13:三线式控制20XP-059端子UP/DOWN频率增 量变化率0.01 50. OOHz/s0.50HzsP-060FV下限值0. OOV-10. OOV0. 00VP-061FV卜.限对应设定-100.0% 100.0%0.0%JP-062FV上限值0. 00V-10. OOV10. 00VP-063FV上限对应设定-IoO.0% 100.0%100.0%P-064FV输入混波时间0. 00sl0. OOs0. IOsP-065Fl下限值0. 00V-10. 00V0. 00VP-066FI下限对应设定-100.0% 100.0%0.0%P-067Fl上限值0. 00V-10. 00V10. 00VP-068Fl上限对应设定-IoO.0% 100.0%100.0%P-069Fl输入滤波时间0. 00s10 OOs0. IOsP-070CI输出选择0:无输出1:电机正转运行中2:电机反转运行中3:故障输出4:频率水平检测H)T输出5:频率到达6:零速运行中7:上限频率到达8:下限频率到达9-10:保留1P-071继电器JA输出选择3功能码名称介数详细说明出厂值更改P-072Fo输出选择0:运行频率1:设定频率2:运行转速3:输出电流1:输出电压5:输出功率6:输出转矩7:模拟FV输入值8:模拟Fl输入值 9-10:保留0P-073Fo输出下限0. 0%100. 0%0.0%P-074下限对应FO输出0. OOV -10. OOV0. OOVP-075FO输出上限0. 0%100.0%100.0%P-076上限对应FO输出0. OOV -10. OOV10. OOVP-077用户密码0-655350P-078保留P-079保留P-080JoG键功能选择0:点动运行1:正转反转切换2:清除UP/DOWN设定0XP-081STOP键停机功能 选择0:只对面板控制有效1:对面板和端子控制同时有效2:对面板和通讯控制同时有效3:对所有控制模式均有效0P-082保留功能码弁数名称叁数详细说明出厂值更改P-083运行状态显示的参 选择O-OxTFFFBIT0:运行频率FBIT1:设定频率HBIT2:母线电压UB1T3:输出电压uBIT4:输出电i ABIT5:运行转速rBIT6:输出功率GBIT7:输出转矩dB1T8: PlD给定值yBIT9: PID反馈值LBIT10:输入端子状态bBIT11:输出端子状态oBrn2:模拟量FV值eBrn3:模拟量Fl值EBIT14:多段速当前段数hBIT15:保留OxFFJP-084停机状态显示的参数选择O-OxlFFBIT0:设定频率HBIT1:母线电压UBIT2:输入端子状态bBIT3:输出端子状态oBIT4: PID给定值yBIT5: PlD反馈值LBIT6:模拟:BFV值 eBIT7:模拟量Fl值EBIT8:多段速当前段数hBIT9 BIT15:保留OxFFJP-085整潦模块温度0-100.0,C©P-086逆变模块温度0700. OCP-087软件版本©P-088累计运行时间065535h0功能码叁数名称弁数详细说明出厂值更改P-089前两次故障类型。240:无故障1:保留2:保留3:保留-1:加速过电流(OCD5:减速过电流(OC2)P-090前一次故障类型6:恒速过电流(OC3)7:加速过电压(OUD8:减速过电压(OU2)9:恒速过电压(OU3)10:母线欠乐故障(Uu)11:电机过载(OLD12:变频罂过我(0L2)13:保留14:输出侧缺相(SPO)15:整流模块过热(OHl)16:逆变模块过热(0H2)17:外部故障(EF)18:通讯故障(CE)19:电流检测故障(ItE)20:电机自学习故障(tE)21: EEPRoM操作故障(EEP)22: PID反馈断级故障(PIDE)23:保留24:保留P-091当前故障类型©P-092当前故障运行频率0. OOHzP-093当前故障输出电流0. OAP-094当前故障母线电压0. OVP-095当前故障输入端子 状态0P-096当前故障输出端子 状态0P-097加速时间20. 1-3600. Os机型设定P-098减速时间20. 1-3600. Os机型设定P-099点动运行频率0. 00-P-004 (最大频率)5. OOHzP-IOO点动运行加速时间0. l-3600. Os机型设定JP-IOl点动运行减速时间0.13600. Os机型设定功能码叁敷名称叁数详细说明出厂值更改P-102跳跃频率0.00P-OO4 (最大频率)0. OOHzP-103跳跃频率幅度0.00P-OO4 (最大频率)0. OOHzP-104摆频幅度0.0-100.0% (相对设定频率)0.0%P-105突跳施率幅度0.0-50.0% (相对摆频幅度)0.0%P-106摆频上升时间0.13600. Os5. OsP-107摆频下降时间0.1300. Os5. OsP-108故障自动复位次数030P-109故障自动复位间隔 时间设置0. l-100. OsLOsP-IlOFDT电平检测值0. 00- Pfo4(最大频率)50. OOHzP-IllFDT滞后检测值0. 0-100.0% (FDT 电平)5.0%P-112频率到达检出幅度0.0-100.0%(最大频率)0.0%P-113制动阀值电压115.0140.0% (标准母线电压)(38OV系列)130.0%115.0-140.0% (标准母线电压) (22OV系列)120.0%P-114转速显示系数0. 1-999.9% (机械转速=120运行频率*(PTI4)/电机极数)100.0%P-115PlD给定源选择0:键盘给定(P-116)1:模拟通道FV给定2:模拟通道Fl给定3:远程通讯给定4:多段给定0P-116键盘孩芭PlD给定0. 0%100.0%0.(P-117PID反馈源选择0:模拟通道FV反馈1:模拟通道Fl反馈2: FV+FI反馈3:远程通讯反馈0P-118PID输出特性选择0: PID输出为正特性1: PlD输出为负特性0P-119比例增益(Kp)0. 00-100. 001.00P-120积分时间(Ti)0.01 10. OOs0. IOsP-121微分时间(Td)0. 00 10. OOs0. OOsP-122采样周期(T)0.01100. OOs0. IOsP-123PlD控制偏差极限0.0-100.0%0.0%P-124反馈断线检测值0.0-100.0%0.0%功能码参数名称步数详细说明出厂值更改P-125反馈断线检测时间0.0-3600. OsLOsP-126多段速0-100.0-100.0%0.0%P-127多段速1-100.0-100.0%0.0%P-128多段速2-100.0-100.0%0.0%P-129多段速3-100. 0 100.0%0.0%P-130多段速4-100. 0 100.0%0.0%P-13
