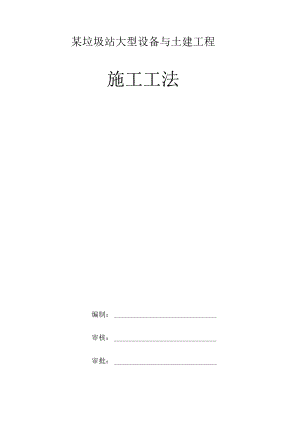

某垃圾站大型设备与土建工程施工工法.docx

某垃圾站大型设备与土建工程施工工法编制：审核：审批：202x年XX月第一部分工法申报表1第二部分工法文本11 .前言12 .工法特点23 .适用范围24 .工艺原理25 .工艺流程及施工要点36 .设备与材料177 .质量控制188 .安全措施209 .环境措施2110 .效益分析2111 .应用实例22第三部分企业级工法批准文件25第四部分关键工法鉴定证书27第五部分 工法应用证明、经济效益证明、项目研究合作协议28第六部分科技查新报告37第七部分工法实际施工照片46第一部分工法申报表XXX省工程建设工法申报表（202x年度）工法名称：垃圾站大型设备与土建同步施工工法申报单位：XXX集团建设有限公司XXX中际建设股份有限公司XXX省住房和城乡建设厅制填写说明L “申报单位”栏：应为工法的主要完成单位。2 .“主要完成单位”栏：完成单位不得超过2个，完成单位之间 不存在上下级或控股关系。并应当与“主要完成单位意见”栏中的签 章一致。3 .“通讯地址”及“联系人”：指申报单位的地址和联系人。4 . “主要完成人”栏：最多填写5人。5 .“重新申报项目”指该工法已批准为省级工法，有效期超过六 年，但其关键工法有所创新，仍具有先进性和较高推广应用价值的工 法。6 . “工法应用工程名称及时间”栏：最少填写3项工程，如工程 应用少于3项，应填写申报书中“工法成熟、可靠性说明”栏。若关 键工法属填补国内空白或为创新工法的情形，提供的工程实例不 少于二项。7 .工法关键工法涉及有关专利的，应在“关键工法及保密点”栏 注明专利号。工法名称垃圾站大型设备与土建同步施工工法主要完成单位1、XXX集团建设有限公司2、XXX建设股份有限公司通讯地址XXX市国贸大道北京大厦21G邮编570125联系人羊德荣手机18889642014e-mail1102410876q. com主 要兀 成 人姓名职务职称工作单位主管助理工程 师XXX集团建设有限公司工程师助理工程 师XXX中际建设股份有限公司工程部经 理匚程师XXX集团建设有限公司质安部经 理工程师XXX集团建设有限公司质安部主 管工程师XXX中际建设股份有限公司工法应用的 工程名称及 时间1、广州市餐厨废弃物循环处理试点项目2、XXX市XXX区龙江镇生活垃圾中转站改造工程3、XXX市XXX区XXX镇生活垃圾中转站改造工程工法关键工法 名称、组织审 定的单位和时 间垃圾站大型设备与土建同步施工工法研究工法关键工 法获科技成 果奖励情况原工法名称、 完成单位、省 级工法批准 文号及工法 编号（重新申 报项目填写此栏）工法内容简述：本项目是垃圾站大型设备与土建同步施工工法，相比传统垃圾站工程施工，本工法改进施工工 序，精细化指导施工，创新突破垃圾站大型设备与土建同步施工难点，具有缩短工期，节约成本， 提高安装效率等优点。并应用先进的BIM工法，通过RCVitMEP和ReVitStrUCtUre建立垃圾站大 型设备与土建同步施工信息模型，解决了垃圾站大型设备与土建同步施工过程中的细部控制难点， 同时降低交叉作业过程控制难度，同步施工过程可视化作业，可提高安装精度。本项目研究依托广州市餐厨废弃物循环处理试点项目和XXX市XXX区XXX镇生活垃圾中转站改 造工程，对垃圾站大型设备与土建同步施工工法进行编制。首先，重点解决了同步施工过程中：（1） 设备与土建同步施工综合管理控制技术；（2）设备与结构交插部位混凝土模板支撑、钢筋绑扎、混 凝土浇筑、设备防护等；（3）设备安装与结构预埋件细部处理、安装精度控制等。其次，应用先进 的BlM技术，通过RCVitMEP和ReVitStrUCtUrC分别建立设备和土建结构的可视化模拟系统，对 设备安装和土建施工过程进行可视化控制，人机交互过程，高效指导施工。工法成熟、可靠性说明（工程实例少于3项填写此栏目）关键工法及保密点（有专利权的，请注明专利号）：本项目具有如下创新点：1）垃圾站大型设备与土建同步施工工法，相比传统垃圾站工程施工，本工法改进施工工序，精 细化指导施工，创新突破垃圾站大型设备与土建同步施工难点，具有缩短工期，节约成本，提高安 装效率等优点。2）应用先进的BIM技术，通过Rcvit MEP和Revit Structure建立垃圾站大型设备与土建同 步施工信息模型，解决了垃圾站大型设备与土建同步施工过程中的细部控制难点，同时降低交叉作 业过程控制难度，同步施工过程可视化作业，可提高安装精度。工法水平和工法难度（包括与国内外同类工法水平比较）：垃圾站大型设备与土建同步施工工法，相比传统垃圾站工程施工，本工法改进施工工序，精细 化指导施工，创新突破垃圾站大型设备与土建同步施工难点，具有缩短工期，节约成本，提高安装 效率等优点。经广东省科学工法情报研究所查新结论检索结果分析，国内有涉及对压缩垃圾站结构 及其仿真工法的研究，但对于采用本项目研究工法的“垃圾站大型设备与土建同步施工工法研究”， 国内未见相同的研究文献及成果的报道。工程应用情况及应用前景：(1)推广应用前景随着人们生活水平不断提高，对环境条件的要求也日益提高，城乡传统意义的垃圾站已不能满 足人们对高效、环保、节能低耗等新概念的要求，因此垃圾站的推广势在必行。垃圾中转站以其占 地面积小，隐蔽性好，空间结构合理等优势，引领着垃圾中转站行业的发展。正因如此，垃圾中转 站项目建设正步入快速发展阶段，推广使用高效、快速、精细的施工方法将会越来越广阔。(2)推广应用措施将本项工法成果编印成施工工法、施工工法手册，在企业内部和行业协会开设工法交流会和工 法技能培训班，在本行业中进行广泛推广。经济效益和社会效益(包括节能和环保效益)：垃圾站大型设备与土建同步施工工法具有以下经济效益和社会效益：(1)采用大型设备与土建同步施工工法成果，精细化施工，大大节省施工工期，节约成本；大 大加快了施工进度和施工安全性。(2)能节省工期10-15天左右，提高施工进度30%,间接节约成本以及项目投入运营成本，间 接创造社会效益。完成单位推荐意见：第一完成单位年 月签章H第二完成单位年 月签章H评审委员会意见：主任委员：年月日XXX省住房和城乡建设厅：签章年月H第二部分工法文本垃圾站大型设备与土建同步施工工法L前言随着人们生活水平不断提高，对环境条件的要求也日益提高，城乡传统意义 的垃圾站已不能满足人们对高效、环保、节能低耗等新概念的要求，因此垃圾站 的推广势在必行。垃圾中转站以其占地面积小，隐蔽性好，空间结构合理等优势, 引领着垃圾中转站行业的发展。正因如此，垃圾中转站项目建设正步入快速发展 阶段。图1-1 XXX市XXXXXX垃圾中转站项目新型垃圾中转站具有特殊的使用功能及建设要求，其一，垃圾中转站大型设 备穿插在建筑中，酷似一条“蛟龙”盘绕其中，与建筑结构形成统一体，直接决 定了大型设备和土建施工过程必须同时进行；其二，传统的施工工艺一一设备安 装通常在土建施工完成后进行，这种施工工艺流程在新型垃圾站建设中无法适 用。受此影响，垃圾中转站项目的建设主要包括土建和设备两大部分，土建的施 工既要满足设计、建筑美观和结构安全等要求，同时又要符合大型设备的安装需 要，而大型设备往往穿插在土建结构中，如大型筛分车间，传输带，液压压缩系 统等等。所以，土建施工过程中，大型设备必须及时进场安装，而在施工中，大 型设备安装与土建施工过程交叉作业，容易拖延工期，设备交叉作业多，安装难 度大，安装精度偏差等一系列问题较明显，从而大大影响项目投入运营时间。图1-2大型设备与土建同步施工针对垃圾站土建施工及设备安装过程重点难点控制要求，公司依托广州市餐 厨废弃物循环处理试点项目和XXX市XXX区XXX镇生活垃圾中转站改造工程，编 制了垃圾站大型设备与土建同步施工工法。首先，重点解决了同步施工过程中： （I）设备与土建同步施工综合管理控制技术；（2）设备与结构交插部位混凝土 模板支撑、钢筋绑扎、混凝土浇筑、设备防护等；（3）设备安装与结构预埋件细 部处理、安装精度控制等。其次，应用先进的BIM技术，通过ReVitMEP和Revit Structure分别建立设备和土建结构的可视化模拟系统，对设备安装和土建施工 过程进行可视化控制，人机交互过程，高效指导施工。2 .工法特点2. 1垃圾站大型设备与土建同步施工工法，相比传统垃圾站工程施工，本工 法改进施工工序，精细化指导施工，创新突破垃圾站大型设备与土建同步施工难 点，具有缩短工期，节约成本，提高安装效率等优点。3. 2应用先进的BIM技术，通过Revit MEP和Revit Structure建立垃圾 站大型设备与土建同步施工信息模型，解决了垃圾站大型设备与土建同步施工过 程中的细部控制难点，同时降低交叉作业过程控制难度，同步施工过程可视化作 业，可提高安装精度。3 .适用范围1 .1本工法适用于现代化城市大型垃圾中转站项目建设过程中土建施工与 设备安装，对施工过程管理控制具有指导意义。3 . 2本工法适用于工期短，对施工工艺有特殊要求的大型工艺处理设备和建 筑物同步施工。4 .工艺原理本项目是针对垃圾站大型设备与土建同步施工工法进行研究，相比传统垃圾 站工程施工，本工法改进施工工序，精细化指导施工，创新突破垃圾站大型设备 与土建同步施工难点，具有缩短工期，节约成本，提高安装效率等优点。并应用 先进的BlM技术，通过ReVitMEP和Revit StrUCtUre建立垃圾站大型设备与 土建同步施工信息模型，解决了垃圾站大型设备与土建同步施工过程中的细部控 制难点，同时降低交叉作'也过程控制难度，同步施工过程可视化作业，可提高安 装精度。5 .工艺流程及施工要点5.1 施工准备5.1.1 查阅地质资料，编制施工方案，熟悉图纸，调查施工现场。5.1.2 准备好各种材料、半成品、测量器具、施工机具和施工人员。5.1. 3按一级导线网的工法要求建立现场平面控制网，按三等水准测量的工 法要求建立高程控制网，完成测量放线工作。5.1. 4组织专业设备公司对施工现场及设备安装与土建施工同步进行工法 可行研究，勘察现场，做好设备进场准备。1.1.1 5对参加设备安装的人员进行培训I,如特种设备作业应经考试并取得合 格证后方可参加设备安装的工作。5.1.6 准备材料、机具和工具，安装设备用的小型工具、高强度螺栓、普通 螺栓、涂料等应具有产品质量证明书，其质量应符合有关现行国家标准，安装用 的专用机具应满足施工要求，并应定期进行检验。5.1.7 设备安装前，应对交叉部位、细部预安装件的定位轴线、设备安放位 置等进行复核。5.1. 8接收或向设备供货商索取设备及构件质量检查记录、出厂证明及产品 合格证书等。5. 2工艺顺序及流程大型设备与土建施工工艺如下：施工准备一场地平整一测量放线一地基基础 施工一首层地梁地面一首层主体及设备安装一设备安装及上层主体施工一内外 墙施工一门窗、屋面安装一内外墙抹灰贴砖一设备调试一竣工。施工流程图如下:BlM技术应用图5. 2-1施工流程图交叉部位、细部控 制按专业图纸进行初 步建模可视化，确定土建与 设备安装设备调试设备安装设备验收设备定位设备进场5.3设备安装与土建同步施工5 . 3. 1组织管理为确保优质、快速、安全、文明地完成本工程的施工任务，按照项目法施工管理，成立大型设备和土建同步施工专业领导小组。成立以项目经理为第一负责人的组织，开展同步施工过程管理工作，制定组织机构图。图5. 3. IT领导小组架构图6 . 3. 2 土建主体施工土建施工顺序为：施工准备一桩基础施工一土方开挖施工一承台、基础梁施 工一土方回填一主体结构工程施工一砌筑工程施工一装修工程施工一竣工验收。重点控制设备基础放线、设备预埋件的施工。图5.3.2-1地基基础施工图5.3.2-2地基基础施工图532-3外排栅、内排栅安全防护网图53.2-4设备支架预埋件5. 3. 3设备安装设备安装施工顺序为：设备进场一设备定位f设备安装f设备调试f设备验收。图5.3.3-1大型垃圾消臭器进场验收图533-2大型筛分设施安装图5.3.3-3大型液压机安装到位7 .设备与材料劳动力组织见表6-lo劳动力组织表6-1序号工种人数备注1管理人员3现场协调2工法人员3现场工法3测量工16测量放线及设备部位安装放线4土方工30设备基础5钢筋工24设备基础钢筋制安6混凝土工24设备基础碎浇筑7模板工20模板制安8电焊工10设备焊接、埋件焊接9安装工20设备组装10油漆工18设备涂装11架子工36脚手架、支架安装12搬运工20设备搬运及运输13普工30其他主要材料与设备详见表6-2。主要材料与设备表6-2序号设备名称规格单位数量备注1全站仪GTS-102n台12水准仪DS3台13手拉葫芦5t个44钢管48×3.5条若干5胶合板1250*2500M2若干6密目式安全网ML1.5×6M21007安全标示标牌/个若干8安全警示带/m509汽车吊8t辆110大货车17吨辆111钢筋18根若干8 .质量控制8.1 土建施工的地基基础、混凝土工程、钢筋工程、模板工程等严格按照设 计及规范要求执行，如：建筑工程施工质量验收统一标准GB/T 50300-2013、 建筑地基基础工程施工质量验收规范GB50202-2002、建筑地面工程施工验 收规范GB50209-2010、建筑装饰装修工程施工质量验收规范GB50210-200k 混凝土结构工程施工质量验收规范GB50204-202x等执行。8.2 大型设备安装应满足设计和规范要求，严格按有关规范机械设备安装 工程施工及验收通用规范GB50231-2009、大型设备如液压压缩机、泵站等的压 缩机、风机、泵安装工程施工及验收规范GB50275-2010等执行。8.3 设备支架钢梁结构制作和安装应符合设计要求，符合铁路钢桥制造规 范TBlO212-2009及钢结构工程施工质量验收规范GB50205-2001的规定。8.4 工程施工前，应具备设计和设备的工法文件；对大中型、特殊的或复杂 的安装工程尚应编制施工组织设计或施工方案。8.5 工程施工前，其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工， 当必须与安装配合施工时，有关的基础地坪、沟道等工程应已完工，其混凝土强 度不应低于设计强度的75%；安装施工地点及附近的建筑材料、泥土、杂物等, 应清除干净。8.6 . 1设备安装工序中有恒温、恒湿、防震、防尘或防辐射等要求时，应在 安装地点采取相应的措施后，方可进行相应工序的施工。当气象条件不适应设备 安装的要求时，应采取措施。采取措施后，方可施工。7. 5. 2利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进 行核算；必要时应经设计单位的同意，方可利用。7. 5. 3设备基础的位置、几何尺寸和质量要求，应符合现行国家标准钢筋 混凝土工程施工及验收规范的规定，并应有验收资料或记录。设备安装前应按本规范附录一的允许偏差对设备基础位置和几何尺寸按表2. 0. 3进行复检。表2.03机械设备基础位置和尺寸的允许偏差项目允许偏差(mm)坐标位置20不同平面的标高0, -20平面外形尺寸±20凸台上平面外形尺寸0,-20续表2. 0.3项目允许偏差(mm)凹穴尺寸÷20,0平面的水平度每米5全长10垂直度每米5全高10预埋地脚螺栓标高+ 20,0中心距±2预埋地脚嫖检孔中心线位贪10深度+ 20,0孔壁垂直度10预埋活动地脚螺栓锚板标高+ 20,0中心线位置5带槽锚板的水平度5带螺纹孔锚板的水平度27. 5. 4设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好;放置垫铁部位的表面应凿平。7. 5. 5设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划 定安装的基准线。7. 5. 6互相有连接、衔接或排列关系的设备，应划定共同的安装基准线。必要时，应按设备的具体要求，埋设一般的或永久性的中心标板或基准点。7.6平面位置安装基准线与基础实际轴线或与厂房墙（柱）的实际轴线、边缘线的距离，其允许偏差为±20mm°7.6.1设备定位基准的面、线或点对安装基准线的平面位置和标高的允许偏差，应符合表3. 0.4的规定。表3.0.4机械设备定位基准的面、线或点与安装基准线的平面位置和标高的允许偏差项目允许偏差（mm）平面位置标 高与其他机械设备无机械联系的±10÷20-10与其他机械设备有机械联系的土 2±17. 6. 2设备找正、调平的定位基准面、线或点确定后，设备的找正、调平均应在给定的测量位置上进行检验；复检时亦不得改变原来测量的位置。设备的找正、调平的测量位置，当设备工法文件无规定时，宜在下列部位中 选择：一、设备的主要工作面；二、支承滑动部件的导向面；三、保持转动部件的导向面或轴线；四、部件上加工精度较高的表面；五、设备上应为水平或铅垂的主要轮廊面；六、连续运输设备和金属结构上，宜选在可调的部位，两测点间距离不宜大 于6 m。7. 7设备安装精度的偏差，宜符合下列要求：一、能补偿受力或温度变化后所引起的偏差;二、能补偿使用过程中磨损所引起的偏差；三、不增加功率消耗；四、使转动平稳；五、使机件在负荷作用下受力较小；六、能有利于有关机件的连接、配合；七、有利于提高被加工件的精度。8 .安全措施1 .1认真贯彻“安全第一，预防为主，综合治理”的方针，成立安全领导 小组，建立健全安全管理体系，严格各级安全岗位责任制，加强安全监督，进行 安全工法交底及安全培训，提高施工人员安全意识和防范能力。2 .2严格执行各项安全操作规程，施工前交任务必须有安全交底，加强对 进场职工的安全施工教育，提高职工的自保、互保意识。同时，坚持班前安全活 动，以提高工地全体职工的安全意识，自觉执行各项安全规章制度。3 .3施工现场的临时用电严格按照施工现场临时用电安全工法规范 (JGJ46-2005)的有关规范规定执行。4 .4对大型设备的安装必须严格执行相关的操作规程。5 .6施工现场焊接或切割的等动火操作时要事先注意周围上下环境，做好 防火措施并办理动火手续才能施工，严格遵守施工工地有关防火的规定，加强防 火设施，杜绝火灾事故。6 .7大型设备安装和土建同步施工，应制定相应的施工方案，制定施工过 程安全工法措施，确保安全生产。7 .8大型设备与土建同步施工注意事项8 . 8.1为加强机电设备安装工程安全管理，依照国家及行业主管部门颁发的 安全生产法律、法规，并结合机电设备安装工程施工特点，制定安全措施。9 .8.2重要机电设备安装工程，在编制施工组织设计前，主要负责人应组织 施工技术、机电设备人员等共同对施工现场进行实地考察，针对工程特点和现场 实际进行重大危险源辨识和安全评价，学习和掌握相关技术、安全方面的法规、 规范、标准，编制相应的管理方案及应急救援预案，制定安全工法防护措施。10 8.3对容易发生物体打击、机械伤害的部位应进行安全警示，使用检验合 格符合要求的安全设施，如安全帽、安全网和安全带等。11 8. 4施工现场起重设备安装调试，必须符合国家质量工法监督局及其他行 业主管部门的规范要求，经验收合格后方可使用。12 8. 5施工现场临时用电线路、用电设施的安装和使用必须符合相关电气安 装规范，并按照临时用电施工组织设计进行架设，严禁随意拉线接电。13 8. 6施工现场必须设有保证正常进行并符合安全要求的夜间照明，危险潮 湿场所的照明以及手持照明灯具，必须使用规定的安全电压。14 8.7拆卸设备零部件，应放置平稳，装配时严禁将手插入连接面或深摸螺 栓孔。15 8.8施工前应详细检查所用机械、工具，其传动和危险部位都要安装防护 装置，设备安装须进行交叉作业的，必须设置安全网或其他隔离措施，否则不许 施工人员在同一垂直线的下面工作。16 8.9施工现场要加强文明施工管理，办公区、生活区要与生产作业区明确 分隔，在现场明显处设置安全生产宣传标牌，危险区域设立安全警示标志，并采 取有效防护措施。9 .环境措施9.1 成立对应的施工环境卫生管理机构，在工程施工过程中严格遵守国家和 地方政府下发的有关环境保护的法律、法规和规章，加强对施工燃油、工程材料、 设备、废水、生产生活垃圾、弃渣的控制和治理，遵守有防火及废弃物处理的规 章制度。9.2 2将施工场地和作业限制在工程建设允许的范围内，合理布置、规范围挡, 做到标牌清楚、齐全，各种标识醒目，施工场地整洁文明。9.3 合理安排施工时间，尽可能将噪音大的作业安排在白天，尽量避免夜间 施工，因工程需要必须在夜间连续施工时，须得到有关政府部门的书面同意，在 施工时同时尽量使用噪间较小的动力设备，采取设立隔音墙、隔音罩等消音措减 少机械噪声，以免影响邻近居民。9.4 对施工现场的螺栓、电焊条等的包装纸、包装袋应及时分类回收，对施 工中和施工完后所产生的施工废弃物，如废旧安全网等，应集中回收、处理，避 免环境污染。10 .效益分析10.1 采用大型设备与土建同步施工工法成果，精细化施工，大大节省施工 工期，节约成本；大大加快了施工进度和施工安全性。10.2 能节省工期10-15天左右，提高施工进度30%,间接节约成本以及项 目投入运营成本，间接创造社会效益。IL应用实例11.1 实例一广州市餐厨废弃物循环处理试点项目11.1.1 工程概况本工程位于广州市黄埔区大田山，原大田山垃圾填埋场内，建筑物主厂房纵 向长78m,横向长47. 9m,库房纵向长36. 6m；横向长26. 6m,整个厂区总用地面 积15943. 19 m2,建筑占地面积4990. 49 f,总建筑面积8026. 4 m2,其中生化处 理车间4176 m库房1599. 8 m餐厨污水处理车间216行、配电房60 m消 防泵房48. 0f°建筑总高度为15.0米，建筑层数二层。项目扩建完成后，综合 容积率为0.5,总建筑密度为35. 58%,绿地率为10. 67%。工程由主厂房、库房、配电房、消防泵房、消防水池、餐厨污水处理车间、 餐厨污水池共7个单体建筑（构筑物）组成。大型设备包括生化处理机。图ILLlT 广州市餐厨废弃物循环处理厂11.1.2 施工情况广州市餐厨废弃物循环处理试点项目是广州市首个餐厨废弃物处理项目，受 到市领导及广大市民的关注。该工程建设工期紧，大型生化处理设备在土建施工时必须进场安装，为确保 土建施工不拖延设备安装，项目能尽快投入运营。因此，在公司领导高度重视下， 特成立了大型设备与土建同步施工工法研究小组。小组围绕提高施工质量，缩短 施工时间，减少工程成本以及施工成果总结方面开展了一系列卓有成效的工作。在研究大量资料的基础上并结合工程现场，制定大型设备与土建同步施工方 案，结合BIM技术建立大型设备与土建施工同步控制可视模拟过程，为大型设备 与土建同步施工综合管理控制工法提供指导，同时管理大型设备与结构交插部位 混凝土模板支撑、钢筋绑扎、混凝土浇筑、设备防护等，进而大型设备安装与结 构预埋件细部处理、安装精度得到控制。11.1.3 结果评价通过该工法的应用，施工工期缩短10天，共计节约施工成本费8.8万元， 其中人工费6. 5万元，机械费1. 5万元，管理费费用(6. 5+1. 5) *10%=0. 8万元。通过该工法的应用，土建与设备快速同步施工，大大缩短项目投入运营时间， 间接创造一定利润，得到政府部门和建设方的一致好评。11.2 实例二XXX市XXX区XXX镇垃圾中转站工程11.2.1 工程概况XXX市XXX区XXX镇垃圾中转站工程位于XXX科技工业园D区西园内，中转 站规模为日分选压装转运生活垃圾200T,为中型IH类垃圾中转站，工程造价 第28页共82页2100万，工期90日历天,本工程建筑面积3887. 73平方米,其中处理车间3862. 13 平方米，大型设备包括：分选设备平台给料仓，分选设备板式给料机，耙式匀料 机，链式皮带机，接料链式皮带机，柔性破袋机，喂料平带机，滚筒筛，筛下物 收集皮带机，筛下物汇集矮槽皮带，筛下物输送矮槽皮带，垃圾压缩机等。图13. 2. Hl XXXXXX镇垃圾中转站大型筛分设备11.2.2 施工情况该工程工期仅90天，大型设备多，各专业协调工作量大，在土建施工时必 须进场安装，为确保土建施工不拖延设备安装，项目能尽快投入运营。因此，在 公司领导高度重视下，特成立了大型设备与土建同步施工工法研究小组。小组围 绕提高施工质量，缩短施工时间，减少工程成本以及施工成果总结方面开展了一 系列卓有成效的工作。在研究大量资料的基础上并结合工程现场，制定大型设备与土建同步施工方 案，结合BIM技术建立大型设备与土建施工同步控制可视模拟过程，为大型设备 与土建同步施工综合管理控制工法提供指导，同时管理大型设备与结构交插部位 混凝土模板支撑、钢筋绑扎、混凝土浇筑、设备防护等，进而大型设备安装与结 构预埋件细部处理、安装精度得到控制。11.2.3 结果评价通过该工法的应用，施工工期缩短12天，共计节约施工成本费11万元，其 中人工费7. 5万元，机械费2. 5万元，管理费费用（7.5+2.5） *10%=l万元。通过该工法的应用，土建与设备快速同步施工，大大缩短项目投入运营时间， 间接创造一定利润，得到政府部门和建设方的一致好评。11.3 实例三XXX市XXX区龙江镇垃圾中转站工程11.3.1 工程概况本工程建筑面积4730. 62平方米，其中处理车间4109. 62平方米，综合办公 楼621平方米，主要包括土建和设备安装，工程造价1869.93万元，工期：90 口历天，大型设备包括：分选设备平台给料仓，分选设备板式给料机，耙式匀料 机，链式皮带机，接料链式皮带机，柔性破袋机，喂料平带机，滚筒筛，筛下物 收集皮带机，筛下物汇集矮槽皮带，筛下物输送矮槽皮带，垃圾压缩机等。图11. 3. 1-1 XXXXXX龙江垃圾中转站压缩机11.3.2 施工情况该工程工期仅90天，大型设备多，各专业协调工作量大，在土建施工时必 须进场安装，为确保土建施工不拖延设备安装，项目能尽快投入运营。因此，在 公司领导高度重视下，特成立了大型设备与土建同步施工工法研究小组。小组围 绕提高施工质量，缩短施工时间，减少工程成本以及施工成果总结方面开展了一 系列卓有成效的工作。在研究大量资料的基础上并结合工程现场，制定大型设备与土建同步施工方 案，结合BIM技术建立大型设备与土建施工同步控制可视模拟过程，为大型设备 与土建同步施工综合管理控制工法提供指导，同时管理大型设备与结构交插部位 混凝土模板支撑、钢筋绑扎、混凝土浇筑、设备防护等，进而大型设备安装与结 构预埋件细部处理、安装精度得到控制。11. 3. 3结果评价通过该工法的应用，施工工期缩短21天，共计节约施工成本费15. 4万元， 其中人工费10. 5万元，机械费3. 5万元，管理费费用(10. 5+3.5) *10%=1.4万 元。通过该工法的应用，土建与设备快速同步施工，大大缩短项目投入运营时间， 间接创造一定利润，得到政府部门和建设方的一致好评。第三部分企业级工法批准文件金中天集团建设有限公司技术文件金建技发2015009号关于批准菠萝格古建筑木结构施工工法等工法为企业级工法的通知集团属下各公司、分公司、项目部、办公室：为推动集团公司工法的开发、编制和推广运用，提升企业的技术管理 水平和工程管理水平，按照集团公司施工工法管理办法的管理要求， 公司专家委员会对2015年上报的工法进行了认真的评审，共有3项工法被 评为企业级工法，现予以发布。序号企业级工法名称企业级工法编号备注1菠萝格古建筑木结构施工工法Q/JZTJGF001-20I52建筑外脚手架粗钢筋连墙件工法Q/JZTJGE002-20153垃圾站大型设备与土建同步施工工法Q/JZTJGF003-20154抗台风SGP夹胶玻璃单元式门窗施工工法Q/JZTJGF004-20155增加应力骅放孔的胀管式管道更新施工工法Q/JZTJGF005-2015此页无正文签发:吴全科拟稿：龚侃舒校对：黄平志抄报：总经理抄送:公司各部门、属下各公司、项目部金中天集团建设有限公司2015年09月17日海南中际建设股份有限公司琼中 （2015）09 号关于批准菠萝格古建筑木结构施工工法等为企业级工法的通知公司各部门、各分公司、各项目部：为推动公司工法开发、编制和推广应用，提高公司的工程施工 技术水平，经公司科技小组认真审议，一致同意批准菠萝格古建 筑木结构施工工法等为企业级工法，该工法技术可靠，施工方法 成熟，现将其发布，希望大家组织学习，积极推广应用。序号企业级工法名称企业级工法编号备注1菠萝格古建筑木结构施工工法ZJ-(JF005-2015Q2建筑外脚手架粗钢筋连墙件工法ZJ-GFOo6-2015/Q3垃圾站大型设备与土建同步施工工法ZJ-GF007-2015/Q4抗台风SGP夹胶玻璃单元式门窗施工工法ZJ-GF008-2015/Q5增加应力释放孔的胀管式管道更新施工工法ZJ-GF009-2015/Q抄送：公司各部门，各分公司、各项Fl部海南中际建设股份有限公司办公室2015年9月IOFI印发第四部分关键工法鉴定证书四、关键工法鉴定证书第五部分工法应用证明、经济效益证明、项目研究合作协议工程应用证明佛山市顺德区均安镇生活垃圾中转站改造工程位于顺德科技工业园 D区西园内，中转站规模为日分选压装转运生活垃圾200T,为中型IIl类 垃圾中转站,工程造价2100万,工期3。日历天,本工程建筑面积3887.73 平方米，其中处理车间3862.13平方米，大型设备包括：分选设备平台 给料仓，分选设备板式给料机，耙式匀料机，链式皮带机，接料链式皮 带机，柔性破袋机，喂料平带机，滚筒筛，筛下物收集皮带机，筛下物 汇集矮槽皮带，筛下物输送矮槽皮带，垃圾压缩机等。施工中应用了 “压缩式垃圾站大型设备与土建同步施工”技术 成果，取得了显著的经济效益和社会效益，特此证明。佛山市顺德区均安德源城市垃圾处理有限公司2015年8月1日工程应用证明佛山市顺德区龙江生活垃圾中转站改造工程建筑面积4730.62平方 米，其中处理车间4109.62平方米，综合办公楼621平方米，主要包括 土建和设备安装，工程造价1即9.93万元，工期：90日历天，大型设备 包括：分选设备平台给料仓，分选设备板式给料机，耙式匀料机，链式 皮带机，接料链式皮带机，柔性破袋机，喂料平带机，滚筒筛，筛下物 收集皮带机，筛下物汇集矮槽皮带，筛下物输送矮槽皮带，垃圾压缩机 等。本工程施工中应用了 “压缩式垃圾站大型设备与土建同步施工” 技术成果，通过该技术的实施，改进了土建施工和设备安装同时进行 的施工工艺，具有一定创新意义，最主要是加快了施工进度，提高了安 装进度，同意该技术申请科技鉴定。特此证明。佛山市顺德区龙江M鸿城市垃圾处理有限公司2015年.8月1日工程应用证明广州市餐厨废弃物循环处理试点项目位于广州市黄埔区大田山，原 大田山垃圾填埋场内，建筑物主厂房纵向长78m,横向长47.9m,库房 纵向长36.6m；横向长26.6m,整个厂区总用地面积15943.19 T,建筑 占地面积4990.49 V,总建筑面积8026.4 Hl1,其中生化处理车间4176 m库房1599.8 m,、餐厨污水处理车间216 配电房60面、消防泵 房48.0 ml建筑总高度为15.0米，建筑层数二层。项目扩建完成后， 综合容积率为0.5,总建筑密度为35.58%,绿地率为10.67%。工程由主厂房、库房、配电房、消防泵房、消防水池、餐厨污水处 理车间、餐厨污水池共7个单体建筑（构筑物）组成。大型设备包括生 化处理机。本工程中应用了 “压缩式垃圾站大型设备与土建同步施工”技 术成果，取得了显著的经济效益和社会效益。通过该技术的实施，缩短工程工期，节约成本，提高安装效率等 优点,同时应用BIM技术，降低压缩式垃圾站大型设备与土建同步施 工交叉作业过程控制难点。特此证明。白金中天集团建设有限公司工程应用效益证明我公司在佛山市顺德区龙江镇垃圾中转站工程施工中应用了 “压 缩式垃圾站大型设备与土建同步施工技术”施工技术成果，取得了 显著的经济效益和社会效益。通过该技术的应用，施工工期缩短21天,共计节约施工成本费15.4 万元，其中人工费10.5万元，机械费3.5万元，管理费费用（10.5+3.5） *10%=1.4 万元。通过该技术的应用，土建与设备快速同步施工，大大缩短项目 投入运营时间，间接创造一定利润，得到政府部门和建设方的致好评。金中天集团建役有限公司工程应用效益证明我公司在广州市餐厨废弃物循环处理试点项目施工中应用了 “压 缩式垃圾站大型设备与土建同步施工技术”施工技术成果，取得了 显著的经济效益和社会效益。通过该技术的应用，施工工期缩短10天，共计节约施工成本费8.8 万元，其中人工费6.5万元，机械费1.5
