某项目逆作法安全专项施工方案.docx

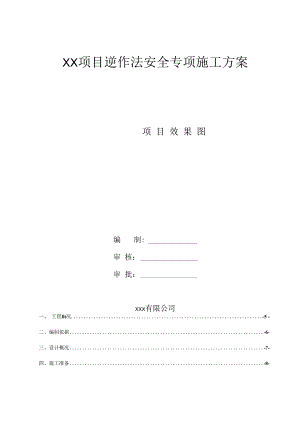

XX项目逆作法安全专项施工方案项 目 效 果 图编制:审 核：审 批：XXX有限公司一、 工程fit况-5 -二、编制依据-6-三、设计概况-7-四、施工准备-8-1、技术准备-8-2、现场准备-8-3、劳动力计划-9-4、施工机具计划-9-5、施工进度计划-9-五、施工部署-10-I、第一阶段：立柱施工-10-2、第二阶段：栈桥施工-10-3、第三阶段：后做结构施工-11-4、第四阶段：顺做逆作双向施工-11-5、第五阶段：顺作底板、B5、B4层-12-6、第六阶段：地下室结构顺作-13-六、工况分析及措施-13-1、工况总览-13-2、VB区工况分析-14-3、VA区工况分析-15-4、IVF. IVG区工况分析-16-5、IVD区南侧、IVE区,IVB区、IVC北侧工况分析-17-6、IVD区北侧工况分析-18-7、IVA区南侧工况分析-19-8、IVA区北侧工况分析-20-9、IVC区南侧工况分析-21-七、专项施工方案-22-1、立柱桩施工-22-2、格构柱施工-27-3、土方开及外运-32-（1）、出土口及堆土场的布置-34-（2）、各阶段土方开挖顺序及开挖线路-35-（3）、各阶段、各出土口土方开挖典型界面工况-35-（4）、各阶段、各出土口土方开挖典型界面工况（二）-37-5、外墙施工-40-6、模板工程-50-7、钢筋工程-51-7、混凝土工程-55-八、质量保证措施-55-1、工程质量自检组织-55-2、质量检测手段-55-3、质量保证措施-56-九、基坑应急措施-59-十、安全、文明管理措施-60-1、安全保证措施-60-2、现场文明施工措施-65-、安全应急救援-67 -1、应急准备-67 -2、应急程序-67-3、危险源识别分析-69-4、 应急措施"70 -79-5、应急响应一、工程概况本基坑北侧壁既有1栋名为“青年公寓”的高层建筑(17F+2), 1栋名为“东港名巷” 的高层建筑(24F+2),该2栋既有高层建筑均以“凸”字形嵌入基坑；南侧壁既有1栋名 为“城市生活家”的高层建筑(34F÷2),以“凸”字形嵌入基坑。该3栋既有高层建筑物 基础型式为人工挖孔桩，持力层为中风化泥质粉砂岩，桩端距离坑底约11m。基坑1期施工前，逆作区边沿各段采用直径为MOOmm的圆形人工挖孔桩，桩间距为 2400,支护桩外围采用双排直径500mm,间距400的旋喷桩形成帷幕隔水；并且在既有高 层周边利用岩土体自稳坡比，向坑内放坡至坑底(坡面可采用土钉喷碎支护)，留置土台保 护3栋既有高层，留置土台范围内结构采用逆作法。东港明巷二、编制依据序号类别名称编号1国标工程测量规范GB50026-20072建筑基坑工程监测技术规范GB50497-20093建筑工程施工质量验收统一标准GB50300-20134建设工程施工现场供用电安全规范GB50194-20145建筑边坡工程技术规范GB50330-20136建筑地基基础设计规范GB50007-20117岩土工程勘察规范（2009版）GB50021-20018行标建筑深基坑工程施工安全技术规范JGJ120-20139建筑施工安全检查标准JGJ 59-201110施工现场临时用电安全技术规范JGJ 46-200511建筑施工高处作业安全技术规范JGJ 80-9112建筑基坑支护技术规程JGJ120-201213施工现场施工机械设备检查技术规程JGJ160-200814建筑机械使用安全技术规程JGJ33-201215建筑变形测量规范JGJ8-200716建质200987号关于印发危险性较大的分部分项工程安全管理办法的通知17XX项目施工组织设计18XX项目设计图纸三、设计概况总体设计思路：顺做逆作双向施工结构施工至1层时，进行双向施工，地上部分按常规从下往上施工，地下部分按逆作 从上往下施工。1）水平结构利用结构梁板，通过地下室中心岛结构（后浇带内埋置型钢），形成文寸撑; 垂直结构采用格构柱或钢管柱；土方开挖，采用9台挖掘机在下部挖土，并运送至抓土口， 并在Ll层梁板处利用6台抓斗，进行垂直取土； 土方外运，将1层梁板结构局部设计加强, 设置堆土区、外运循环道路，具体布置图如下：附：二期土方开挖平面布置图口|取土口旧怅桥I直棒土区I主魏土耳邛如2）本工程是以人工挖孔桩中格构柱作为中间逆作柱,利用格构柱作各层面的支撑承重, 并将荷载传至人工挖孔桩基础；3）栈桥区域内梁板结构经设计对原有结构梁配筋增加和梁宽加宽以及原有板厚加厚和板配筋加密深化后进行施工;4）为了避免超高、大陡坡的支模架反复拆除，栈桥梁板施工支模架采用钢管脚手架结 合贝雷架上搭设型钢整体施工；5）将每层土方开挖至各层最低梁底标高下20Omm后，采用短木方进行支模架施工；6）当外墙与支护桩存在间隙时，外墙处采用型钢进行对撑；当外墙与支护桩不存在间 隙时，外墙处采用对撑板进行对撑；1、技术准备（1）、组织项目部管理人员、劳务队管理人员熟悉图纸，了解设计意图，学习技术规 范、标准、工艺流程，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。 明确注意事项、质量目标等，增强每一位操作人员质量责任感，并对操作人员进行详细的 施工方案交底和安全技术交底，做好记录。对现有施工图纸进行图纸会审，在施工过程中发现问题及时与工程部、技术部进行沟 通。（2）、认真复核施工图纸，编制逆做法安全专项方案并组织专家论证。2、现场准备认真熟悉现场的地理位置、工地条件、供水供电状况，以及出入口位置，认真布置贮 存物料和施工用的工作面，修建临时设施，平整场地，使之满足现场施工的要求。架设动力和照明线路，接通施工用水管路，确定材料、设备和土方运输线路。组织工程机械设备和材料进场。落实季节性施工措施。3、劳动力计划序号工种劳动力需求（人）1钢筋工IOO2木工803混凝土工804挖掘机司机145自卸汽车司机106环保渣土车司机607辅工204、施工机具计划序号机械或设备名称型号数量功率1挖掘机日立2407台一一2钩机日立2405台一3自卸汽车程力威10台一一4环保渣土车欧曼60台一一5混凝土输送泵HBT904台90 (kw)6插入式振捣棒ZN5020台1.5 (kw)7木工圆锯机MJ1346台3. 0 (kw)5、施工进度计划ulav<sxra m mKMX :畲， 壮金彳二：）“=”： /一，之尸?B-二二" -T 匕“"二3" Bx*n. *:qe* B，“道工 Mf<<X *at4<ax "*me AhftV 0«. 一工 kHf3*0x Tqur: 才大，：D. E XW' IVCX Zf>.WX，：大1WO 王合军“*: 1*cz3: *MtWmR-，一二二二内夕""”T w-五、施工部署1、第一阶段：立柱施工地下室结构、中心岛结构施工时，插入立柱施工。立柱的长度，根据可做水平结构梁 板标高进行分层留置，在文寸撑受力的后浇带留设型钢。第一阶段:立柱桩施工2、第二阶段：栈桥施工由于立柱的施工，南北预留的大马道，交通受到阻碍，为了满足中心岛及塔楼施工运输要求，在留土区的上部,先行施工局部Ll层结构，利用Ll层结构作为栈桥，缓解现场材料运输要求。第二阶段:栈桥施工3、第三阶段：后做结构施工为了减少逆作区域范围，加速工期，减少单根立柱外留长度，顺做结构与逆作结构之 间的结构部分，利用施工好的立柱尽量多做，留设好取土口。顺做结构施工在立柱施工之前，立柱施工完成，后做结构紧随顺做结构进行。第三阶段:后作结构顺延4、第四阶段：顺做逆作双向施工1层结构施工完成后，地上部分按常规从下往上施工，地下部分按逆作从上往下施工。土方开挖从上往下，每开挖一层土方，施工一层结构。第四阶段:双向逆作5、第五阶段：顺作底板、B5、B4层逆作法施工至B3层后，将B4、B5层剩余土方一次性开挖到位，进行地下室底板、B5、 B4层结构施工。第五阶段:B5、B4顺作6、第六阶段：地下室结构顺作地下室结构施工至B4层，继续顺作夹层及垂直结构，待周转材料吊运出地下室，进行 结构梁板封堵。第六阶段:夹层、墙柱顺作六、工况分析及措施1、工况总览为了保护三栋既有高层，利用岩土体自稳留设土台，土台自坑顶至坑底留置成超70 度大陡坡，地下室结构受陡坡的影响，分为三个阶段进行施工。第一阶段为中心岛、独立区域施工；第二阶段为后作区陡坡部位结构施工；第三阶段 为逆作区结构施工。土台留设所在施工分区，集中在IV区及V区，因现场土台留设的方式不一样，现就以 施工分区，对每个区域的工况进行分析。I 匚:MHA区lotp q二 HB 区二b匚O d 口Sc<¾XInD区、i&ET2落榜三a区三1ib区5庭区三二lc 区I E区三-L LL L1二一二LLL2、VB区工况分析VB区所在1-1剖面特点：该区域内支护桩已经施工一道锚索。结构施工：先行施工Bl层，顺作Ll层，同时施工陡坡部位后作结构，随着土方分层 开挖，逆作至B3层梁板，然后将土方开挖至坑底，顺作底板、B5层、B4层，依次顺作夹 层及垂直结构。土方开挖：逆作Bl层，土方开挖至-9.0米。方式1、利用IVG区临时马道，明挖外运；方式2、利用蔡铐路大门，直接挖运。逆作B2层，土方开挖至-16米。方式1、利用IVG区临时马道，暗挖外运；方式2、利用Ll层栈桥，抓斗吊运。-16米以下土方，利用Ll层栈桥，抓斗分层开挖吊运。相关措施：Bl层结构逆作时，陡坡部位采用贝雷架、型钢平台，北侧与土台连接，南侧与T2塔 楼连接。陡坡部位的后作结构顺作时，Bl层、Ll层结构留设好取土口，物料吊装孔，以便陡 坡部位的后作结构施工。陡坡部位顺作B3层时，在斜坡上开挖一个平台，逆作B2层时，在斜坡上开挖一个平台，以便B3层高支模。3、VA区工况分析VB区所在2-2剖面特点：该区域内为IlOKV变电站。结构施工：先行施工Bl层，受土方开挖的影响，保留既有高层周边9. 0米范围不施工, 顺作LI层，再施工既有高层周边结构，同时施工陡坡部位后作结构，随着土方分层开挖, 逆作至B3层梁板，将B3层梁板以上垂直结构施工完成。同时将土方开挖至坑底，顺作底板、B5层、B4层，依次顺作夹层，及垂直结构。土方开挖：逆作BI层，土方开挖至-9.0米。方式1、利用IVG区临时马道，明挖外运；方式2、利用蔡铐路大门，直接挖运。逆作B2层，土方开挖至-16米。方式1、利用IVG区临时马道，暗挖外运；方式2、利用Ll层栈桥，抓斗吊运。T6米以下土方，利用LI层栈桥，抓斗分层开挖吊运。相关措施：Bl层结构逆作时，陡坡部位采用贝雷架、型钢平台，北侧与土台连接，南侧与T2塔 楼连接，因南侧与IIIF区连接跨度较大，施工时采用双层贝雷架搭设在IIIF区的B2层梁 板上。陡坡部位的后作结构顺作时，Bl层、LI层结构留设好取土口，物料吊装孔，以便陡 坡部位的后作结构施工。陡坡部位顺作B3层时，在斜坡上开挖一个平台，逆作B2层时，在斜坡上开挖一个平 台，以便B3层高支模。2-2剖面4、IVF、IVG区工况分析IVF区、IVG区所在3-3剖面特点：该区域内土台留设范围广，两区之间设置临时大环撑，南侧结构B2层一一Ll 层为溜冰场。结构施工：先行施工IVF区Ll层，将土台开挖成阶梯状，施工陡坡部位后作结构，且 保证溜冰场部位B2层全部顺作施工完成，后作结构施工至BI层，破除IVG临时马道，将 LI层结构施工完成，依次逆作环撑范围以外的结构，B3层梁板逆作完成，将土方一次性开 挖至坑底，顺作底板、B5层、B4层，环撑内结构，依次顺作夹层，及垂直结构。土方开挖:利用IVG区临时马道，将土方开挖成阶梯状，再破除IVG区临时马道，再利用Ll层栈 桥，抓斗分层开挖吊运。相关措施:受土台的影响，溜冰场下部采用格构柱转换成钢筋混凝土柱，再转换成大型钢柱，施 工B2层结构及大型钢柱。33剖面5、IVD区南侧、IVE区,IVB区、IVC北侧工况分析该区域所在4-4、5-5剖面特点：该区域中心岛施工完成，南北均为留土区。结构施工：先行施工南北栈桥，再施工陡坡部位后作结构，将LI层结构施工完成，依 次逆作至B3层，B3层梁板逆作完成，将土方一次性开挖至坑底，顺作底板、B5层、B4层， 依次顺作夹层，及垂直结构。土方开挖：为了减少逆作区范围，利用IVG区临时马道，将原北马道破除，降方。待Ll层结构施 工完成，利用Ll层栈桥，抓斗分层开挖吊运。相关措施：栈桥结构逆作时，陡坡部位采用贝雷架、型钢平台，辅助施工。栈桥施工时，Ll层结构留设好取土口，物料吊装孔，以便逆作结构施工。北边陡坡部位顺作B2层时，在斜坡上开挖一个平台，采用型钢平台，将中心岛B3M 层结构与陡坡连接，避免B2层后作时，陡坡部位超高支模。北V5-5剖面4一4剖面6、IVD区北侧工况分析该区域所在6-6剖面特点：该区域坡度大，与IlD区之间连接跨度大。结构施工：先行施工栈桥，受土台的影响，与HD区之间，先施工一排格构柱，增加 后作结构范围，依次施工陡坡部位后作结构，将Ll层结构施工完成，依次逆作至B3层， B3层梁板逆作完成，将土方一次性开挖至坑底，顺作底板、B5层、B4层，依次顺作夹层, 及垂直结构。土方开挖：待Ll层结构施工完成，利用Ll层栈桥，抓斗分层开挖吊运。相关措施：栈桥结构逆作时，陡坡部位采用贝雷架、型钢平台，辅助施工。栈桥施工时，LI层结构留设好取土口，物料吊装孔，以便逆作结构施工。陡坡部位顺作B3M层时，在陡坡上开挖一个平台，采用型钢平台，将HD区B3层结构 与陡坡连接，避免B2层后作时，陡坡部位超高支模。逆作Bl层时，在陡坡上开挖一个平台，采用型钢平台，将IID区B2层结构与陡坡连 接，避免B2层后作时，陡坡部位超高支模。坡道砂墙6-6剖面7、IVA区南侧工况分析该区域所在7-7剖面特点：该区域坡度大，土台留设范围大。结构施工：在土台面上施工栈桥，利用贝雷架、型钢平台封闭西侧Ll层结构。受土台 的影响，与IIC区之间，依次施工陡坡部位后作结构，同时，依次逆作至B3层，B3层梁 板逆作完成，将土方一次性开挖至坑底，顺作底板、B5层、B4层，依次顺作夹层，及垂直 结构。土方开挖：待栈桥结构施工完成，利用栈桥，可先行将士开挖至Bl层，待Bl层结构施工完成， 依次分层暗挖，抓斗吊运。相关措施：栈桥结构逆作时，采用常规逆作工艺，将土方开挖至梁底，浇筑垫层，利用短木方支 撑模板。栈桥施工时，Ll层结构留设好取土口，物料吊装孔，以便逆作结构施工。陡坡部位顺作B2层时，在陡坡上开挖一个平台，采用型钢平台，将IlD区B3M层结构 与陡坡连接，避免B2层后作时，陡坡部位超高支模。7-7剖面8、IVA区北侧工况分析该区域所在8-8剖面特点：该区域中心岛施工完成，南为留土区。结构施工：先行施工南侧栈桥，再施工陡坡部位后作结构，将Ll层结构施工完成，依 次逆作至B3层，B3层梁板逆作完成，将土方一次性开挖至坑底，顺作底板、B5层、B4层, 依次顺作夹层，及垂直结构。土方开挖：待Ll层结构施工完成，利用Ll层栈桥，抓斗分层开挖吊运。相关措施：栈桥结构逆作时，由于坡度较小，斜坡上采用钢管，辅助施工。栈桥施工时，LI层结构留设好取土口，物料吊装孔，以便逆作结构施工。陡坡部位后作B2层时，在斜坡上开挖一个平台，采用型钢平台，将中心岛B3层结构与陡坡连接，避免B2层后作时，陡坡部位超高支模。9、IVC区南侧工况分析该区域所在9-9剖面特点：该区域采用内支撑法，结构全部顺作。结构施工：支撑位于Ll层、Bl层、B2层、B3层结构面以上200, Ll层的支撑为了满 足栈桥使用，采用钢筋混凝土梁板结构，下部三道支撑全部为钢筋混凝土梁结构，支撑依 次施工至B3层，B3层支撑施工完成，将土方一次性开挖至坑底，顺作底板、B5层、B4层, 依次顺作夹层，及垂直结构。土方开挖：待LI层支撑施工完成，利用LI层栈桥，抓斗分层开挖吊运。相关措施：Ll层支撑施工时，陡坡部位采用贝雷架、型钢平台，辅助施工。栈桥施工时，Ll层支撑留设好取土口，物料吊装孔，以便下部支撑，顺作结构施工。七、专项施工方案1、立柱桩施工逆作区域内立柱均采用桩基础，因留土区施工作业面狭小，且留土采用 岩土体自稳坡比，坡度较大，桩基施工只能采用人工挖孔桩。1）施工环境分析基坑1期支护施工时，已经进行高压旋喷进行止水，2期支护立柱桩施工，可以排除 地下水的影响，大大的减少人工开挖的难度。为了不影响中心岛施工，在留土区坡台底部, 设置排水沟，便于地表水排除。但是留土区坡度较大，在坡台上开挖是施工的最大难点。n>桩基开挖前，在桩位所在处，将坡面开挖成小平台，平台最小尺寸为桩直径每边外延四周焊接钢筋网片，外围满包安全网。2) 土方开挖土方开挖采用人工掘进，钢筋混凝土护壁，配合电动绞架，操作面较小的地方采用人 工绞架。绞架示意图弃土采用简易溜槽，下滑至坡地，再集中外运。溜槽示意图护壁混凝土采用集中搅拌，塔吊吊运至井口。根据施工总平面图，立柱桩开挖阶段，裙房部分塔吊基本能够覆盖立柱桩所在位置。塔吊平面布置图3）质量控制确保桩位不偏移，每天采用激光铅垂仪检查垂直度，桩径大小，护壁厚度等。开挖第一模示意图检查垂直度4）安全控制同一坡线上的挖孔桩，采取跳挖，且每次只能挖一条桩，避免桩基开挖时，从坡上落 物。每天开挖前，必须对井内先送风，后下作业人员；每天施工完成，井口必须覆盖。机 械设备使用前必须先检后用，且履行签字手续。2、格构柱施工D格构柱概况逆作区域内立柱采用钢格构柱，根据材料比重，可以得知每米钢格构柱的重量约为 300kgo钢格构伸入立柱桩内2500mm,底板厚度为150OnUn。L cL>500格构柱示意图根据施工部署，伸出每层的钢格构柱的长度为：B4层为850Omm, B3层为14075mm, B2层为22325mm, Bl层为29275mm。分别对应重量为：B4层为2550kg, B3层为4223kg, B2 层为 6698kg, Bl 层为 8783kg。钢立柱安装标高平面图各楼层对应标高为：Bl层为-7. 625米，B2层为T4. 65米，B3层为-22.825米，B4层 为-28. 4米。结合现场土台留设情况，我们将各个标高范围进行等高分析，得到不同标高 的范围，进行钢立柱安装。从下面的平面图，可以看出钢立柱分别伸出的标高，也就可以 得到各标高范围内，钢立柱的重量，便于我们组织钢立柱吊装。从不同的标高范围我们可以得到不同的钢立柱重量。2）第一道格构柱施工-28.4米范围内的立柱重为2550kg,根据现场塔吊布置，可以看出，塔吊基本能够满 足立柱吊装使用。-28.4米范围内吊装平面图3）第二道格构柱施工-22.825米范围内的立柱重为4223kg,根据现场塔吊布置，臂长55米的TC6517塔吊, 工作半径35米范围内，能够吊重4280kg,图中的红线圈能够满足吊重要求，局部采用动 臂塔吊配合。不能覆盖的小范围内，采用两台汽车吊进行辅助，150吨汽车吊工作半径32米满足吊 重，200吨汽车吊工作半径56米满足吊重。-22.825米范围内吊装平面图4）第三道格构柱施工14.65米范围内的立柱重为6698kg,根据现场塔吊布置，臂长55米的TC6517塔吊， 将无法满足吊装要求，只能采用汽车吊进行吊装。汽车吊吊装时，主要分为四个区域，北 1区采用1台150吨汽车吊，工作半径26米范围内满足吊重，北2区、北3区、南1区采 用1台200吨汽车吊，工作半径48米范围内满足吊重，局部采用动臂塔吊配合，中间小 范围采用电动葫芦拔杆进行吊装，能够满足吊装要求。北1区150吨汽车吊工作性能，支腿全什横向距离为8.5米，现场建筑物离围墙距离 为9.5米，能够满足吊装要求。北2区、南1区汽车吊停靠基坑以内，场地平整，二期立柱桩开挖完成以后，先吊装 该范围内的格构柱，待格构柱吊装完成以后，孔内回填细砂，孔口铺设钢板，以满足汽车 吊行走要求。北3区汽车吊停靠在原出土马道口，能够满足吊装要求。-14.65米范围内吊装平面图5）第四道格构柱施工-7.625米范围内的立柱重为8783kg,采用汽车吊进行吊装。汽车吊吊装时，主要分为 四个区域，北1区采用1台150吨汽车吊，工作半径23米范围内满足吊重，北2区、北3 区、南1区采用1台200吨汽车吊，工作半径40米范围内满足吊重，局部采用动臂塔吊 配合，中间小范围采用电动葫芦拔杆进行吊装，能够满足吊装要求。北1区、北2区、北3区、南1区汽车吊停靠位置同；4.65米范围内吊装，完全能够 满足吊装要求。-14.65米范围内吊装平面图6）格构柱安装完成后，向桩内填充细沙，以增强其底部节点的受力性能。3、土方开及外运1）施工流水段的划分根据本工程的工程特点以及周边交通情况，在土方暗挖阶段及地下室裙房施工阶段将 整个施工场地分成北侧六个施工区和南侧三个区，北侧从西往东分别为：IVD区、IVE区、 IVF区、IVG区、VA区、VB区；南侧从西往东分别为：IV区、IVB区、IVC区。开挖原则：以既有高层为开挖界面。城市生活家：东、西两侧同时开挖，同时支护；北侧与东港名巷南侧，同时开挖，同 时支护。东港名巷：东、西两侧同时开挖，同时支护；南侧与城市生活家北侧，同时开挖，同 时支护；青年公寓：东、西两侧同时开挖，同时支护；南侧中心岛结构已经施工至Ll层，能满 足支护结构对撑要求。2）出土部署基坑1期支护施工时，已经进行高压旋喷进行止水，2期土方开挖施工时可以排除地 下水的影响，大大的减少二期土方开挖的难度。为了不影响中心岛施工，在留土区坡台底 部设置挡土墙，便于渣土堆积。水平结构利用结构梁板，通过地下室中心岛结构（后浇带内埋置型钢），形成文寸撑；垂 直结构采用格构柱或钢管柱；土方开挖，通过结构梁板留洞设置取土口，在1层梁板利用 抓斗，进行垂直取土； 土方外运，将1层梁板结构局部设计加强，设置堆土区、外运循环 道路。（1）、Fl层结构封闭后，从上至下分层开挖土方，每开挖一层土方，逆作一层结构， 直至施工至B3层。(2)、B3层结构施工完成，将土方开挖至基底，并顺作地下室底板、及B5、B4层结构。3)逆作施工流程顺作1层结构二段方挖 第阶土开I开挖至-12.向T系杆张拉H开挖至-17口 H垫层施工I三段方挖 第阶上开四段方挖 第阶土开五段方挖 第阶土开快挖至-19. &n T系杆张拉 H开挖至一2血 H垫层施工J拆除19.5侬系同T逆作B3层结构卜!满堂架、羲森I开挖至-28.0m一系杆张拉开挖至-34.5mH垫层施：!逆作B5层结构锚杆、防水正"B4满堂架、模板支设H顺作B4层结构H拆除-28. Om处系杆注：开挖下一层土方时必须待该层梁板混凝土强度达到设计强度的90%后方可开挖。4） 土方开挖（暗挖阶段）施工（1）出土口及堆土场的布置本工程周边可用场地均较狭窄。为了加快工程的施工进度，基坑首层土方采用顺作大 开挖施工，负一层以下采用逆作法施工。逆作部分的土方采用挖机在下部挖土，抓斗起重 机取土，根据工程实际情况，为提高出土效率，拟在基坑南北两侧共设21个取土口。南侧出土口设为ITO号取土口和1-2号堆土区（其面积约为500 f）,负责IVA区、 IVB区、IVC区域逆作期间出土；北侧出土口设为11-21号取土口和3-4号堆土区（其面积约为1000 m2）,负责IVD区、 IVE区、IVF区、IVG区、VA区、VB区域逆作期间出土。具体位置见附图。(2)、各阶段土方开挖顺序及开挖线路南侧逆作区土方开挖原则为：对称分层进行，即同时开挖IVC区域和IVA区，最后开 挖IVA区域和IVE区域。开挖完成后，插入钢筋混凝土工程施工。同时开挖高度离上层结构 板25m时且无结构连接的格构柱采用系杆连接，在增设系杆时采用单侧逐一施焊，严禁多侧 同时施焊。北侧逆作区土方开挖原则为：对称分层进行，即VB区域和IVG区域同时开挖，IVF区 域和IVD区域同时开挖，最后开挖VA区域。开挖完成后，插入钢筋混凝土工程施工。同时 开挖高度离上层结构板N5m时且无结构连接的格构柱采用系杆连接，在增设系杆时采用单 侧逐一施焊，严禁多侧同时施焊。(3)、各阶段、各出土口土方开挖典型界面工况本暗挖工程原设计开挖要求是每层开挖至各层梁板底(开挖至上层板面5m处张拉系 杆)，再垫层施工，最后支模架及梁板施工。根据工程的设计要求，在首层梁板结构混凝土强度达到设计强度的90%后方可进行地 下室裙房暗挖工程施工，地下室裙房暗挖工程分为四个阶段完成：第一阶段为负一层土方开挖(-5.80m-9.00m);第二阶段为负二层土方开挖开挖(-9. 0Om-17. 00m)；第三阶段为负三层土方开挖(-17. 00m-25. 00m)；第四阶段为负四、负五层土方开挖(-25. 00m-34. 50m)o暗挖第一阶段按照设计要求，此阶段主要挖除负一层土及-5. 8m-9. 0OnI 土方，开挖深度3. 20m；每 次开挖时放坡控制在l：lo本阶段采用1#至10#取土 口进行出土。白天吊出的土堆放在1#-2# 堆土场，夜间外运。堆土场、施工道路位置荷载须上报设院并按照设计院加固方案进行加 固处理，加固荷载为35kNf0暗挖第二阶段按照设计要求，此阶段主要挖除负二层土及-9. OOm-17. OOm 土方，开挖深度8m,当开挖至-12. 50m时在无结构连接的格构柱处增设系杆每次开挖时放坡控制在1： Io暗挖第三阶段按照设计要求,此阶段主要挖除负三层反土及T9. OOm-25. OOm 土方,开挖深度6. 0m, 当开挖至T9. 5Om时在无结构连接的格构柱处增设系杆每次开挖时放坡控制在1： Io暗挖第四阶段按照设计要求，此阶段主要挖除负四、负五层反土及-25. OOm-34. 5Om 土方，开挖深度9. 5m,当开挖至-28. Om时在无结构连接的格构柱处增设系杆每次开挖时放坡控制在1：(4)、各阶段、各出土口土方开挖典型界面工况(二)本暗挖工程北侧原设计图VA区、VB区和IVF区、IVG区存在两个较大的圆弧车道，车 道内结构板暂停施工，可作为两个较大的取土口。在此处每层开挖顺序中应插入环撑施工,具体施工顺序为：每层开挖至离上层板面5 m在格构柱上加设系杆一开挖至下层梁板底 一垫层施工一支模架及梁板施工一钢筋混凝环撑施工一下层土方开挖。根据工程的设计要求，在首层梁板结构混凝土强度达到设计强度的90%后方可进行地 下室裙房暗挖工程施工，地下室裙房暗挖工程分为四个阶段完成：第一阶段为负一层土方开挖(-7. 2OIn-9. 00m)；第二阶段为负二层土方开挖开挖(-9. 00m-17. 00m)；第三阶段为负三层土方开挖(-17. 00m-25. 00m)；第四阶段为负四、负五层土方开挖(-25. OOm34.50m)。暗挖第一阶段按照设计要求，此阶段主要挖除负一层土及-7. 2m-9. OOm 土方，开挖深度1. 80m；每 次开挖时放坡控制在1： 1。本阶段采用11#至21#取土口进行出土。白天吊出的土堆放在 3#-4#堆土场，夜间外运。堆土场、施工道路位置处荷载须上报设院并按照设计院加固方案 进行加固处理，加固荷载为35kNf.第一阶段初始示意图暗挖第二阶段按照设计要求，此阶段主要挖除负二层土及-9. 0OmT7.0Oln 土方，开挖深度8m,每次开挖时放坡控制在1： 1。当开挖至72. 5Om时在无结构连接的格构柱处增设系杆。暗挖第三阶段按照设计要求，此阶段主要挖除负三层土及T9. OOm-25. OOm 土方，开挖深度6 0m, 每次开挖时放坡控制在1： 1。当开挖至T9. 50m时在无结构连接的格构柱处增设系杆。暗挖第四阶段按照设计要求，此阶段主要挖除负三层土及-25. 0Om-34. 50m 土方，开挖深度9. 5m, 每次开挖时放坡控制在1： 1。当开挖至-28. Om时在无结构连接的格构柱处增设系杆。5）防碰撞措施（1）采用小型挖机进场初次土方开挖，为大型挖机提工作面。（2）场地狭小处采用小型挖机或者人工开挖方式进行土方开挖。（3）与结构或者格构柱相接交接处的土方采用人工进行开挖。（4）在外露格构柱或者结构板处采用草垫覆盖或包裹的方式进行二次保护。5、外墙施工裙房逆作区域根据后浇带划分为WA、NB、IVC、WD、IVE、IVF、WG、VA. VB区 共9个区域。A B根据总施工部署，为了满足业主机电库房、IlOKV变电站结构等移交，IVA、IVB、IVC、IVD IVEs WF、IVG区外墙从B3层向上施工，VA、VB区分别从B2层、B3层向上施工。区段A,外墙与支护桩间距为IOOOmnb该区段外墙层高见下表。层号结构标高层高回填混凝土量模板B5-32.9004. 50027905580B4-28. 4005. 57529005800B3-22.8254. 1008. 17525405080B3M-18. 7254. 07519803960B2-14. 6507. 02538007600Bl-7. 6257. 55041208240IF-0. 075合计1813036260区段B,外墙与支护桩无间距，该区段外墙层高见下表。层号结构标高层高模板B5-32. 9004. 500630B4-28. 4005. 575654B3-22. 8254. 100574B3M-18.7254. 075444B2-14. 6503. 525493B2M-11. 1253. 500364Bl-7. 6257. 550931IF-0. 075合计4090(1)施工部署1) VA、VB施工部署受IlOKV变电站所在位置影响，该区域分别从B2、B3层开始施工。B2层逆作结构施 工完成，开始从B2层向上施工外墙，局部施工至B2M层，顺做该夹层结构，继续向下施 工外墙。B3层逆作结构施工完成，施工B3层外墙。B3层以下外墙，待地下室底板施工完 成，顺做施工。B1B2MB2B3M<L：B3, B4B5：小，3s2) IVA-G区施工部署受机电库房移交时间影响，该区域从B3层开始施工，B3层逆作结构施工完成，施工B3层及上部外墙。B3层以下外墙，待地下室底板施工完成，顺做施工。,B1“ B2B3M| ； B3 JV：,Q3)水平段施工部署受逆作支撑及围楝影响，外墙施工时，各层墙顶已经封闭，水平施工段主要以施工分 区进行分段，留设好临时施工缝。为了便于双侧支模区域内外墙外侧材料清理，各施工分区内外墙，可设置临时竖向施 工缝，但是不得设置在墙体转角部位。施工缝的留设必须满足规范要求。当临时施工缝不能满足材料清理及防水施工时，各层段外墙施工后，可在每跨围楝之 间凿除3.0米宽缺口。（2）施工工艺及节点处理1） VA区外墙该区域特点：外墙与支护桩之间有约IOOOmm间距，采用双侧支模，含B3M层，外墙分 别从B2层、B3层、底板开始施工。墙厚：LlBl层墙厚800mm, BlB3层墙厚IOoOnInb B3B5层墙厚120Ommo钢筋施工：逆作B2层、B3层水平结构时，外墙与水平支撑交接部位施工暗梁，暗梁 部位土方超挖LO米，安装暗梁支撑、模板，留设外墙插筋。钢筋采用50%套丝连接，下插上留，下端、上端长头留设IOoOnInb短头留设500mm。当外墙施工至夹层，顺做夹层, 继续往上施工外墙。当外墙施工至Bl层时，外墙钢筋穿越型钢支撑，顺做外墙。混凝土浇筑：B4层一一B3层，B3M层一一B2层外墙混凝土，利用原留设在B3层、B2 层的浇筑孔浇筑，每浇筑1.0米，通过浇筑孔下插振动棒振捣，直至浇注孔混凝土溢出。防水：外墙施工完成，防水从B5向上分层施工，且分层回填，当施工至B3层、B2层、Bl层水平对撑结构时，拆除对撑结构，继续顺做防水，防水搭接长度不小于50Omm。施工缝处理：B3层、B2层先行施工的暗梁下部箍筋的影响，不能设置钢板止水带，采 用多道膨胀止水条替代，止水条部位设置50*50的凹槽，止水条间距300mm。暗梁下部外 墙施工前需对凹槽进行清理，确保凹槽规则完整。其它部位的外墙施工缝必须设置钢板止 水带。新旧混凝土交接部位采用50*50的凹槽+间距300mm的膨胀止水条。该区域特点：外墙与支护桩无间距，采用单侧支模，含B2M、B3M层，外墙分别从B2 层、B3层、底板开始施工。墙厚：LlBl层墙厚800mm, BlB3层墙
