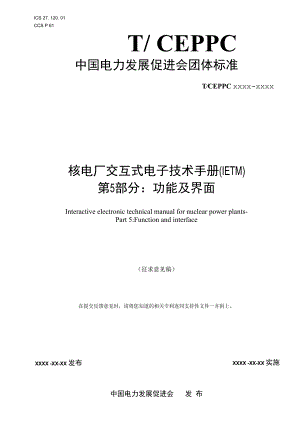

ICS 27. 120. 01CCS P 61T/ CEPPC中国电力发展促进会团体标准TCEPPC xxxx-xxxx核电厂交互式电子技术手册(IETM)第5部分：功能及界面Interactive electronic technical manual for nuclear power plants-Part 5:Function and interface（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX -XX-XX 发布XXXX -XX-XX 实施中国电力发展促进会发 布目 次前言II1 范围12规范性引用文件13术语和定义14缩略语15概述16 IETM功能要求1附录A （规范性）IETM用户界面设计规范 7本文件按照GB/T 1. 1-2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定 起草。核电厂交互式电子技术手册(IETM)共由6部分组成：第1部分：总则；第2部分：数据编码；第3部分：数据管理；第4部分：数据模块编制；第5部分：功能及界面；第6部分：技术手册内容编制。本部分是核电厂交互式电子技术手册(IETM)的第5部分。本文件由中国电力发展促进会提出。本文件由核工业标准化研究所归口。本文件起草单位：中国核电工程有限公司、核工业计算机应用研究所、核工业标准化研究所、福建 福清核电有限公司、国核中央研究院。本文件主要起草人：苗壮、徐钊、张楠、孙涛、李力、吴通、高超、刘勇、徐润邦、张亮、王德营、 邓瑞源、唐志尧、吴飞飞、彭将、蒙堆强、李拮、朱成林。核电厂交互式电子技术手册(IETM)第5部分：功能及界面1范围本文件规定了核电厂交互式电子技术手册的功能、界面等总体要求。本文件适用于核电厂交互式电子技术手册的研发、使用和维护等。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于木 文件。ASD SlOOOD基于公共源数据库的技术出版物国际规范3术语和定义下列术语和定义适用于本文件。3. 1交互式电子技术手册 Interactive electronic technical manual(IETM)以数字形式存储，采用文字、图形、表格、音频和视频等形式，以交互方式提供核电厂基本原理、 操作使用和维修等内容的技术出版物。3.2标准编码系统 Standard numbering svstem(SNS)用于从组成结构或功能结构视角对产品进行划分的编码体系。3.3热点 Hotspot是参与交互和链接的对象，为图像上的一块区域，可高亮显示，可点击，并跳转到数据模块的任意 位置上。热点只能在CGM图形上定义，其链接目标需要在SlOooD的数据模块内定义。4缩略语下列缩略语适用于本文件。IETM:交互式电子技术手册(IntCraCtiVe electronic technical manual)IETP:交互式电子技术出版物(InteraCtiVe Electronic Technical Publication)DM:数据模块(Data Module)PM:发布模块(PUbliCatiOn Module)5概述功能及界面规范适用于核电厂交互式电子技术出版物的用户界面和功能开发,可根据具体项目实际 情况，选用或增加功能。6 IETM功能要求6.1 用户访问6.1.1 登录用户登录需求分为线上、连线IETP与离线技术数据分发，相应的退出功能在逻辑上默认与登录功能 同时存在。6.1.2 暂停与重启用户使用暂停与重启功能可以暂停目前正在进行的工作或者继续之前暂停的工作。要求系统能够保 存用户级的数据。6.1.3 退出退出功能允许用户结束当前阶段并退出程序。6.2 注解用户能够通过IETP对技术性内容添加记录或评论，类似于网络浏览器中的书签功能。6.3 诊断和预测6. 3.1诊断一用户决定输入数据用户可通过已经提供的故障代码导航至技术内容中的适当的故障代码树,然后基于构成故障代码树 的“if”语句来导航故隙代码树。6. 3.2诊断一软件驱动输入数据用户可通过推理来为用户提供正确的可以用来隔离故障的故障树。这种推理是通过一种逻辑或者推 断软件来实施，而这种推断软件是独立于IETP之外的。6. 3.3动态诊断动态诊断功能直接来自监测设备而并非由用户输入。这样，故障隔离和解决可以基于监测设备采集 的数据而并非用户输入的数据。6. 3.4线路/流体系统追踪用户可在图中选择一条连接线（这条线可以代表线路，流体，或气动连接）并重点标记，从而使用 户更容易辨别这条线从起点到终点的所有内容。6. 3.5系统模拟系统模拟功能允许用户代表一个系统及其行为来模拟引入一项或多项输入变量,并通过模拟模型来 观察结果。系统模拟帮助用户理解不同的情况以及对生产的影响。6.3.6预测预测功能收集来自系统/组件的历史数据并用其预测组件的退化或故障。预防性维护可以自动排期 和执行。预测功能的实现需要三个步骤：收集来自系统组件的信息，记录储存该信息，对数据进行商业 智能分析从而得出分析结果。6.4辅助程序6. 4. 1传输传输功能指的是可将技术信息从技术数据到传输到外部应用的功能。该功能为应用程序提供相关信 息，这些应用程序包括零件订购系统，维护管理系统等等。6.4.2调取调取功能指的是从外部资源调取和收集信息的能力，而且这些信息能够提高技术人员维护/修理的 工作效率。儿乎所有数据都可以调取和收集，例如：环境条件报告，工程资源数据，培训材料等。6. 4.3部件订购部件订购功能使得技术人员可以在IETP中浏览并订购部件。该功能的实现需要IETP与供应系统的整 八 口 O6. 4.4维修数据收集维修数据收集功能指的是为核电厂设备捕捉，传输和存储配置更改数据的功能。也就是拆除/安装 的部件号，工作指配/完成，任务结果等。收集和储存的数据可以用于多重目的，其中重要的一项就是 为已完成的工作提供审核追踪。6. 4. 5资源调度资源调度功能将IETP应用程序与生产维修系统整合，从而使用户可以从IETP应用中获取人员，工作 和任务分配信息。6.5绘图6.5.1 平移，缩放，展开，旋转，放大IETP中图形需具备平移，缩放，展开，旋转，放大功能，为用户提供操控展示图片的能力。6. 5.2组合/分解组合/分解功能指的是使用图片来真实展现核电厂设备的组装和分解，这种展示可以通过使用一系 列相链接的2D静态图片或是动态动画（flash）来实现。6. 5.3定位绘图定位绘图功能指的是使用绘图来展示核电厂设备的位置。6.5.4 3D 模型3D模型功能意思是IETP能够提供三维图像。6.6链接6. 6.1外部链接外部链接功能意思是IETP将解决从一个数据模块到另一个数据模块的链接。此功能的关键点是链接 的目标模块与用户当前查看的数据模块之间是独立的。6. 6.2内部链接内部链接功能意思是IETP将解决同一数据模块在不同地方的链接。6. 6.3独立部件数据链接独立部件数据链接功能使得用户通过往返链接在非IPD数据模块内的图解部件目录中查看一个具体 的部件。这是一个外部参考链接，在IPD中的具体位置建立。6. 6.4目录，图列表，照片列表，表格列表目录，图列表，照片列表，表格列表功能指的是这些项目的列表，其中列表中的每项都链接到该项 的技术内容。6.6.5热点热点功能允许图片的一个或多个地区被设置超链接，当用户点击此链接时，能获取相关内容。6.7导航和跟踪6. 7. 1下一页和上一页下一页和上一页功能指的是通过对当前页面前后页的内容的超链接实现导航的能力。此项功能假设 出版物模块中的内容顺序遵从数据模块的前后逻辑。6. 7.2返回（按时间顺序排列）返回（按时间顺序）功能指的是当越过一个超链接，返回上一次位置的能力，所有的当前网络浏览 器都默认具备此功能，因此可供非分页的IETP用户使用。6. 7.3浏览链接历史浏览链接历史功能展示的是用户通过链接所浏览过的数据模块顺序列表。列表中的所有项都是一个 链接，可以使得用户通过点击重新回到先前看过的内容。点击历史清单中的链接不应该重复录入清单， 只有通过内容进入的链接需要加入清单之中。6. 7.4用户创建书签用户创建书签功能允许用户保存自己的内容链接清单。所有网络浏览器都默认具备此功能，用户应 该可以使用。6. 7. 5系统/子系统导航系统/子系统导航功能为用户提供基于SNS内容的分层索引。它允许用户同过导航SNS积层并通过SNS 定位内容。6. 7. 6绘图导航绘图导航功能为用户提供获取2D或3D核电厂设备绘图技术数据的能力。比如：用户初始获取整个核 电厂设备的绘图，然后点击设备的任何部分（比如反应堆），从而获取一个该部分的绘图。绘图导航是 一个用户友好和直观的功能，如果可能，应该提供。6. 7.7搜索一全文搜索一全文功能指的是基于全文索引对技术内容进行搜索的功能。6. 7.8搜索一用户定义布尔搜索一用户定义布尔功能指的是使用逻辑连接符号（比如和/或）以及联合搜索条件的功能，通常 被称为“高级搜索功能”。6. 7.9搜索一关键字搜索一关键字功能使得用户具备通过关键字搜索技术内容的能力。这些关键字包含在XML标记中， 通过在搜索引擎中键入这些关键字来识别和罗列关键字在技术内容中的位置。对此功能一个重要的理解 建立在关键字搜索本身忽视了正文内容。也就是说，如果一个定义好的关键字是“ABC”，当用户使用 “ABC”作为关健字进行搜索时，所有包含“ABC”的内容将被罗列出来，但所有正文中具有“ABC”的 内容将被忽略。6. 7.10适用性内容过滤适用性内容过滤功能是一个非常重要的功能。基于适用性的技术数据过滤功能是区别ASD SlOOOD 和过去技术出版物标准的关键点。然而，必须意识到适用性过滤可在两种情况下进行：a）出版时：以此出版物不必包含与目标客户不相关的产品数据。过滤功能通过数据源服务器在 出版时实现。这不是IETP功能。b）使用时：当用户指定特定产品时，所有不相关的技术内容将被过滤掉。过滤程序发生在客户 使用时。这也许是/不是IETP功能，取决于IETP总体结构。6.8打印6.8.1 数据模块特定打印数据模块特定打印功能意思是打印一个完整数据模块的能力。对于非分页的IETPS（XHTML）,此项功 能将被提供，通过默认所有当前网络浏览器一次装入一个数据模块（忽略用户使用IETP环境的问题）。 用户只需要简单的选定所有进行打印即可。对于分页的IETP（PDF）,也许可以选择打印的页数，但是用 户可能并不清楚数据单一模块的开始和结尾。在任一情况下，用户均可以打印（1）默认的整个数据模 块；（2）精确的所需页数。所以此项功能并不是非常重要。6. 8.2打印关联数据打印关联数据功能意思是打印所有与当前打印数据模块相关联的数据模块的能力。问题是，如何判 定关联模块的结点。ASDSIOOOD标准建议将关联模块的层级定为第一层。这是一个合理的限制，对关联 数据的打印不太可能成为用户需求的重要功能。6.8.36.9 特殊内容警告和注意功能指的是IETP支持警告和注意。6.9.1 警告和注意紧急程序功能使得用户在需求时获取完整的有关任何SNS系统的紧急程序列表。6.9.2 紧急程序图片功能指的是IETP应用提供和展示标准图片格式的能力（比如，jpeg, Png等）。6.9.3 图片语音功能指的是IETP应用播放从技术性内容参考过来的语音文件的能力。6.9.4 语音语音功能指的是IETP应用播放从技术性内容参考过来的语音文件的能力。6.9.5 动态视频动态视频功能指的是IETP应用播放从技术内容参考过来的标准视频文件的能力。6.9.6 9. 6动画动画功能指的是IEPT应用播放2D动画的能力。6.9.7 用户培训用户培训功能指的是IETP应用的如下能力：a）提供和展示基于ASD SlOOOD的用户培训数据；b）集成第三方基于计算机的培训应用；c）两者都具备。6.10 用户操作模式6.10.1 具体功能用户操作模式具体功能包括：a）网络浏览可视b）单机模式c）网络连接6.10.2 网络浏览可视网络浏览可视功能简单的说就是可以通过一个标准的网络浏览器查看技术数据。6.10.3 单机模式IETP具备单机浏览模式，可单独在PC或PAD上展示设备技术数据。网络连接指交互式电子技术出版物处在一个分布式的计算机网络当中的网络功能。附录A（规范性）IETM用户界面设计规范A.1 IETP用户界面将与典型的电子出版物相同，采用登录界面，主页和若干独立页面组成。A. 2展示了 IETP的登录界面样例如图A. 1所示，该界面中实现的功能包括：a）用户访问b）登录功能c）退出功能图A.1登录界面A.3 IETP的主界面包括两部分：一个简单的手册选择界面和一个内容丰富的主视图界面。大多数功能 将在主视图界面内实现。A.4 IETP手册选择界面样例如图A. 2所示。图A. 2手册选择界面A. 5手册选择通过图A. 3中三个标签标注的区域实现:a） A区域用来选择不同设备型号。b）下方的B区域为技术出版物分类选择。如图D.3所示，分类并不一定局限于信息集分类，任 何技术出版物的分类变更可于此区域展现。c）所有技术出版物将列于C区域，更多的信息在未来可作为列标题包含在此区域内，例如发布 日期、版本号、出版物的数据模块编码等。图A. 3手册选择界面（2）A. 6 TETP主视图通用样例界面如图A. 4所示。该用户界面主要包括5个功能区域。建议浅灰色区域（导 航面板、技术插图和多媒体浏览区、正文浏览区）的大小、边框及位置能够在使用中随意调整。此外, 多媒体浏览区和正文浏览区可实现最大最小化。图A.4主视图界面A.7菜单栏的样例及其展开样式如图A. 5所示。带文字按钮的菜单栏包含了 IETP的绝大多数功能，其 中还包括最常用的功能。菜单栏包含5类功能，每类有一到二级子功能。图A. 5菜单栏界面A. 8带有常用功能的工具栏样例界面如图A. 6所示。工具栏为方便用户使用而存在并可在未来进行客 户化自定义，最常用的功能应该放入工具栏中。图A. 6工具栏界面A.9本导航面板可按手册或按系统进行检索，右上角的两个按钮为两种检索方式的切换按钮。A.10技术插图布局样例如图A. 7所示。浏览区至少应包含一个信息栏（左上角），一个（技术插图和 多媒体的）通用工具栏（右上角），技术插图和多媒体内容区，以及底部的主工具栏。通用工具性插图和多媒体内容图A.7技术插图和多媒体浏览区界面A.11多媒体通用工具栏的样例界面如图A. 8所示。谕用工具处图A.8技术插图和多媒体通用工具栏界面A.12正文界面窗口的常规布局如图A. 9所示。正文浏览器用来展示任意数据模块中，除技术插图和多 媒体之外的所有正文信息。图A9正文界面A.13通用工具栏如图A. 10所示。除了“上一个”、“下一个”等常见功能按钮外，“跳至数据模块信息”、 “跳至数据模块目录”、“跳至引用表”等常用功能也包含在此工具栏之中。图工具於图A.10正文工具栏界面
