JWB800系列微机综合保护装置技术说明书.doc

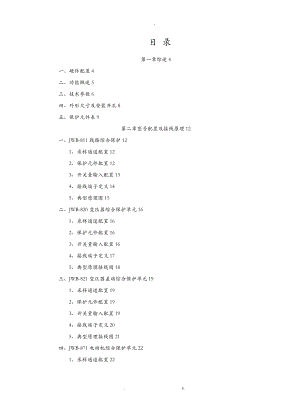

-目 录第一章综述4一、硬件配置4二、功能概述5三、技术参数6四、外形尺寸及安装开孔8五、保护元件表9第二章型号配置及接线原理12一、JWB-811线路综合保护121、采样通道配置122、保护元件配置123、开关量输入配置134、接线端子定义145、典型原理图15二、JWB-820变压器综合保护单元161、采样通道配置162、保护元件配置163、开关量输入配置164、接线端子定义175、典型原理接线图18三、JWB-821变压器差动综合保护单元191、采样通道配置192、保护元件配置193、开关量输入配置194、接线端子定义205、典型原理接线图21四、JWB-871电动机综合保护单元221、采样通道配置222、保护元件配置223、开关量输入配置224、接线端子定义235、典型原理接线图24五、JWB-872电动机差动综合保护单元251、采样通道配置252、保护元件配置253、开关量输入配置254、接线端子定义265、典型原理接线图27六、JWB-831电容器综合保护单元281、采样通道配置282、保护元件配置283、开关量输入配置284、接线端子定义295、典型原理接线图30七、JWB-815母联综合保护单元311、采样通道配置312、保护元件配置313、开关量输入配置314、接线端子定义图325、典型接线原理图33八、JWB-863母联备自投综合保护单元341、采样通道配置342、保护元件配置343、开关量输入配置344、接线端子定义355、典型原理接线图36九、JWB-864进线备自投综合保护单元371、采样通道配置372、保护元件配置373、开关量输入配置374、接线端子定义385、典型原理接线图39十、JWB-803单TV监控单元401、采样通道配置402、保护元件配置403、开关量输入配置404、接线端子定义415、典型原理接线图42十一、JWB-804两段母线TV监控及电压自动并列单元431、采样通道配置432、保护元件配置433、开关量输入配置434、接线端子定义44十二、JWB-805有载调压控制保护单元46第三章保护元件工作原理47一、定时限过流保护47二、合闸后加速过电流保护47三、方向性过电流保护47四、反时限过流保护48五、复合电压启动的过电流保护49六、定时限零序过电流保护50七、谐涉及比率制动的差动保护50八、定时限过电压保护52九、定时限低电压保护52十、定时限零序过电压保护53十一、带比例调整的定时限负序过电流保护53十二、电机启动过程过电流保护54十三、电机过热保护55十四、正序定时限过电流保护56十五、母线充电保护56十六、母联备自投功能56十七、进线备自投57十八、带滑差和低压闭锁的低周减载保护58十九、三相一次重合闸59二十、TV自动并列功能59第一章 综 述JWB-800系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于110KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进展保护和监控。由于装置在应用中处于变、配电系统的核心地位，因此在设计和元件选型等环节中充分考虑到了装置运行的可靠性，并在国家电网质检中心通过了严格的电磁兼容试验。此外，装置还在使用的灵活、方便上独具特色，得到广阔用户的一致好评。JWB-800系列的各种型号在硬件上具有高度的一致性，软件也可以非常方便地更换或就地修改，因此为用户提供了诸多的便利，现综述如下：一、硬件配置JWB-800系列以进口的美国TI公司生产的高性能数字信号处理器DSP为核心器件，由六块统一的印制线路板及一块320×240点阵的超大液晶组成，六块线路板分别为电源板、DSP板、I/O板、模拟量输入板、总线板及按键板。每个装置可对用户提供以下资源接口：1、模拟量采样通道每个装置具有12路模拟量采样通道，其中有两路可选配为交流信号或直流信号，其余10路固定为交流信号采样回路，可直接从电流互感器或电压互感器采集交流电流、电压的数据，对选配为直流信号的两路回路，则可采集各类传感器的420mA直流信号。各个型号的装置每个采样通道的采样量已根据型号的用途进展了预先定义，并配置了相应的硬件，具体型号配置情况可查阅第二章各型号的模拟量配置表，用户如果有特殊配置时，须在订货时注明，产品亦可为用户定制生产。2、开关量数字量输入通道装置配有12路开关量输入通道，其中两路用于分合闸回路的监视，一路用于断路器位置的监视，还有一路用于遥控与就地操作的切换，其余开入量的使用均可通过编程确定其用途，可编程容包括开入量的名称、开入量关联的分合闸操作及开入量关联的告警继电器输出等。不同型号的装置在出厂时也已根据其不同的用途进展了预编程，可查看下一章各型号的开入量定义。用户如有特殊要求，可预先在订货时注明，如有需要，也可在装置使用现场对开入量另行定义。注意：开入量的接入必须为无源硬接点，否则将会对装置造成损坏。3、继电器输出装置配有7路继电器输出，两路用作分、合闸操作，并有防跳回路可选择接入；其余5路均可编程输出，通过与保护元件的编程关联或与开入量的编程关联，可用作分合、闸操作或告警信号的输出。二、功能概述1、测量功能本装置采用50Hz工频交流电以每周波32点采样的速度，通过模拟量通道直接对交流电流、交流电压进展采样，一般可采样获取的值有两相测量电流、三相保护电流或用于差动保护的两侧三相差动保护电流、零序电流、一段或两段母线的三相电压、零序电压PT开口三角形电压等各种二次电流、电压。在直接采样所获得的电流、电压根底上，通过装置部的DSP进展矢量运算处理，可得到以下派生量：三相线电压、理论零序电流、三相总有功功率、三相总无功功率、功率因数、三相总有功电度、三相总无功电度、正序电流、负序电流、正序电压、负序电压以及电流、电压的基波和二到十三次谐波分量，所有的量均显示在装置的界面上，可直接进展观察。将装置所监控的设备及主回路的各种开关接点接入开入量通道，可得到所监控设备及主回路的运行状态，如断路器的分、合状态，隔离刀闸或手车的位置，操作机构的弹簧储能状态，接地刀闸的分合情况等。2、继电保护功能装置部配有丰富的保护元件库参考本章所附保护元件一览表，可满足馈线、变压器、电机、电容器等各种不同对象的继电保护要求，每个单元可以从保护库中选择9种保护元件来满足不同的保护要求，在产品出厂时已根据各型号所保护的对象预设了各种保护元件，每种预设的保护元件在出厂后仍可做出改变，但注意在选择一种保护元件时，必须考虑该元件所用到的量是否已进展了采样或是根据已采样的量可派生计算得到，否则，即使选择了保护元件，也无法实现该元件的保护功能。装置还可按每个保护元件来设置投退、三相一次重合闸、故障录波、关联动作继电器。对于具有本体保护元件的一些主设备，如变压器的瓦斯保护、温度保护等，可将其继电器接点接入开入量通道，通过对开入量的跳闸编程实现设备的本体保护。3、电力平安自动装置功能JWB-800系列包含了常用的电力平安装置功能，如三相一次重合闸、母联备自投、进线备自投和电压互感器二次电压自动并列功能等，其中备自投功能既可与保护功能合于一体，用一个装置来实现，也可单独成为一个装置，对于需要节省投资的用户可选用前者。4、实时波形显示功能每个模拟量通道的电流或电压的波形均可在装置的界面上很好的显示出来，波形显示界面可同时显示两路通道的波形，如以下图示，便于相关的通道之间进展幅值和相位的比拟。通过对实时波形的监视，可以直观地观察电能的质量及发现接线上的错误如相序错误等。实时波形图5、控制功能l 具备就地/远方分合闸操作功能。l 五路可编程继电器输出，可用于报警信号输出或断路器的操作。l 分合闸回路具有防跳功能，可选择使用。6、异常告警功能装置具有TV断线告警、TA断线告警、控制回路断线告警及装置自检告警，告警信号继电器可编程输出。假设 TV 按V-V方式接线，F12端子悬空，在任何条件下均不报警；假设 TV 按Y方式接线，一相断线，其余两相正常，则报警灯亮，三相均断线，则不报警。7、故障录波功能可同时对三相电流和三相电压进展录波，每相录波长度可达100个周波，如果仅选三相电流或三相电压，则每相录波长度可达200个周波。所记录波形可通过通讯上传至后台系统自动保存显示，也可在装置上显示分析。8、事件记录功能可对保护动作、告警、操作、数字量输入变位等事件进展记录，总容量为20次，循环记录，掉电不丧失。9、通讯功能具有RS485和CAN总线通讯接口，可适应的通讯协议有MODBUS、ICE870-5-103。利用通讯功能可与后台监控设备一同组成变电站综合自动化系统，实现“四遥功能。三、技术参数1、额定数据 交流电流 5A，1A 交流电压 100V 交流频率 50HZ直流电压 220V，110V2、功率消耗 交流电流回路 Ie=5A 每相不大于0.5VA交流电压回路 U=100V 每相不大于0.2VA直流电源回路 正常工作 不大于8W 保护动作 不大于10W3、过载能力 交流电流回路 2倍额定电流 连续工作 10倍额定电流 允许工作10S 40倍额定电流 允许工作1S 交流电压回路 1.2倍额定电压 连续工作 电源回路 80%110%额定电压 连续工作4、测量误差 测量电流电压 不大于0.5% 有(无)功功率不大于1% 保护电流不大于3% 传感器信号测量值 不大于0.2%5 、温度影响装置在正常工作温度-1055围动作值因温度变化而引起的变化误差不大于±1%。6、允许环境条件 正常工作温度 -1055 极限工作温度 -3070 运输贮存温度 -4580 相对湿度 5%90% 大气压力 60110Kpa7 、抗干扰性能能承受频率为1MHZ及100KHZ电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验. 能承受IEC61000-4-2标准级,试验电压8KV的静电接触放电试验能承受IEC61000-4-3标准级,干扰场强10V/M的辐射电磁场干扰试验能承受IEC61000-4-4标准级的快速瞬变干扰试验能承受IEC61000-4-5标准级,开路试验电压4KV的浪涌干扰试验能承受供电系统及所连设备谐波,谐波间的干扰试验能承受IEC61000-4-11标准70%UT等级的电压暂降,短时中断干扰试验能承受IEC61000-4-12标准级阻尼震荡波干扰试验,以及电压幅值共模4KV,差模2KV的级的震铃波干扰试验能承受IEC61000-4-8标准级持续工频磁场干扰试验能承受IEC61000-4-10标准级阻尼震荡磁场干扰试验8、绝缘耐压性能交流输入对地 大于500兆欧直流输入对地 大于500兆欧信号及输出触点对地 大于500兆欧开入回路对地 大于500兆欧各回路之间 大于500兆欧能承受2KV、持续1分钟的工频耐压及5KV的冲击电压9、机械性能能承受GB/T7261中16.3规定的严酷等级为级的振动耐久能力试验能承受GB/T7261中17.5规定的严酷等级为级的冲击耐久能力试验能承受GB/T7261中第18章规定的严酷等级为级的碰撞试验四、外形尺寸及安装开孔装置采用整体注塑面板及铝合金金属外壳，重约4.3公斤，采用仪表方式安装，外形尺寸及安装开孔尺寸如以下图所示：五、保护元件表序号名称整定参数整定围步长备注1过电流过电流值动作时限099.9A09.99S0.1A0.01S动作时限整定为零时构成电流速断保护2一般反时限过流额定电流值时间常数099.9A09.99S0.1A0.01S动作时间公式：t=0.14 /(I/Ie)0.02-13非常反时限过流额定电流时间常数099.9A09.99S0.1A0.01S动作时间公式：t=1.35 /(I/Ie-1)4极端反时限过流额定电流时间常数099.9A09.99S0.1A0.01S动作时间公式：t=80 /(I/Ie)2-15变压器二次侧过流过电流值动作时限099.9A09.99S0.1A0.01S6电动机起动过电流过电流值动作时限电机起动时限起动电流倍数099.0A09.99S09.99S19.90.1A0.01S0.01S0.17电机过热保护额定电流过热时间常数负序电流发热系数散热时间 099.9A03000120.0030M0.1A10.11动作时间公式：t=/K1I1/Ie)2+K2(I2/Ie)2 -1.0528零序过电流1过电流值动作时限01.25A09.99S0.01A0.01S用于小电流接地系统9零序过电流2过电流值动作时限099.9A099S0.1A0.01S用于大电流接地系统10负序过电流负序过电流值动作时限负序电流系数099.9A09.99S19.90.1A0.01S0.111低电压起动过流过电流定值动作时限低电压启动值099.9A09.99S070V0.1A0.01S1V低电压启动定值为相电压序号名称整定参数整定围步长备注12复合电压启动过流过电流值动作时限负序过电压值低电压启动值099.9A09.99S0120V 0120V0.1A0.01S1V1V低电压启动定值为相电压13功率方向过电流过电流定值动作时限099.9A09.99S0.1A0.01S90o接线方式，灵敏角为45o14合闸后加速过电流过电流值动作时限099.9A09.99S0.1A0.01S15差动电流速断差动电流定值动作时限Y/转换不平衡系数099.9A00.15S02030.1A0.01S10.001Y/转换参数设为：0-不做部Y/转换1-保存2-做部Y/转换16谐波制动的比率差动差动启动电流最小制动电流基波制动系数谐波制动系数099.A099.9A00.9900.990.1A0.1A0.010.0117母线充电过电流过电流定值动作时限099.9A09.99S0.1A0.01S该保护在母联合闸15秒有效，充电完毕保护退出18低电压低电压值动作时限070V09.99S1V0.01S电压定值为相电压19过电压过电压值动作时限070V09.99S1V0.01S电压定值为相电压20II段低电压低电压值动作时限070V09.99S1V0.01S电压定值为相电压，用于装置引入两段母线时21II段过电压过电压值动作时限070V09.99S1V0.1S电压定值为相电压，用于装置引入两段母线时22负序过电压负序电压值动作时限0129V09.99S1V0.1S电压定值为相电压序号名称整定参数整定围步长备注23零序过电压过电压值动作时限012009.99S1V0. 1S电压定值为相电压24II段零序过电压过电压值动作时限0120V09.99S1V0. 1S电压定值为相电压，用于装置引入两段母线时25低周减载保护动作频率值动作时限低电压值滑差闭锁斜率051HZ09.99S0120V010.00.1HZ0.01S1V0.1电压定值为相电压26重合闸动作时限010.0S0.1S27母联备自投失压定值跳闸延时0129V015.00S1V0.01S电压定值为线电压28进线备自投失压定值备自投延时有压定值自恢复延时0129V015.00S0129V040.00S1V0.01S1V0.01S电压定值为线电压29TV自动并列失电电压定值动作时限0129V09.99S1V0.01S电压定值为线电压第二章 型号配置及接线原理本章所述的各型号功能配置，为出厂时预设的功能配置。由于本系列装置具有强大的可编程性，每个型号的功能并不限于本章所述，局部功能用户在使用时可根据需要自行定制。本章给出了典型的端子定义及接线原理图，供用户在设计时参考。具体接线用户可根据需要具体设计，不必完全照般。各保护元件功能在第三章中有较为详细的描述，可根据需要进展查阅。一 、JWB-811线路综合保护1、采样通道配置通道号名称通道号名称1A相保护电流7备用2B相保护电流8备用3C相保护电流9零序电压4零序电流1A10A相电压5A相测量电流11B相电压6C相测量电流12C相电压2、保护元件配置元件号类型说明1定时限过电流保护(或方向性过电流保护)I段2定时限过电流保护(或方向性过电流保护)II段3定时限过电流保护(或方向性过电流保护)III段4合闸后加速过电流保护5定时限零序电流保护额定：1A6零序电压保护及告警7过电压保护及报警8带滑差和低压闭锁的低周减荷9三相一次重合闸3、开关量输入配置通道号名称关联动作1断路器位置无2手车工作位置无3手车试验位置无4弹簧储能位置无5接地刀位置无6备用无7备用无8备用无9重合闸投退无10远方/就地控制无4、接线端子定义5、典型原理图二、JWB-820变压器综合保护单元1、采样通道配置 通道号名称通道号名称1A相保护电流7低压零序电流选配2B相保护电流8备用3C相保护电流9零序电压4高压零序电流(1A)10A相电压5A相测量电流11B相电压6C相测量电流12C相电压2、保护元件配置 元件号类型说明1定时限过电流保护I段2定时限过电流保护II段3定时限过电流保护III段4一般反时限过电流保护5复合电压启动过电流保护6定时限高压零序电流保护额定：1A7定时限低压零序电流保护选配额定：5A8零序电压保护及告警9备用3、开关量输入配置通道号名称关联动作1断路器位置无2手车工作位置无3手车试验位置无4弹簧储能位置无5接地刀位置无6超高温故障跳闸、4*继电器7高温5*继电器8重瓦斯故障跳闸、4*继电器9轻瓦斯5*继电器10远方/就地控制无4、接线端子定义5、典型原理接线图三、JWB-821变压器差动综合保护单元本单元既可作为纯粹的差动保护使用，也可作为差动、后备和监控合为一体的综合保护单元使用，作为纯差动保护单元使作时，只需接入差动保护动电流即可，其它模拟量不需要接入。1、采样通道配置 通道号名称通道号名称1高压侧A相差动保护电流7低压侧A相差动保护电流2高压侧B相差动保护电流8低压侧B相差动保护电流3高压侧C相差动保护电流9低压侧C相差动保护电流4105116122、保护元件配置 元件号类型说明1差动速断保护2谐涉及比率制动的差动保护3定时限过电流保护4一般反时限过电流保护5备用6备用7备用8备用9备用3、开关量输入配置通道号名称关联动作1断路器位置无2手车工作位置无3手车试验位置无4弹簧储能位置无5接地刀位置无6超高温故障跳闸、4*继电器7高温5*继电器8重瓦斯故障跳闸、4*继电器9轻瓦斯5*继电器10远方/就地控制纯差动单元无效无4、接线端子定义1、纯差动保护接线端子定义5、典型原理接线图 1、纯差动接线原理图四、JWB-871电动机综合保护单元1、采样通道配置 通道号名称通道号名称1A相保护电流7不平衡电流选配2B相保护电流8备用3C相保护电流9零序电压4零序电流1A10A相电压5A相测量电流11B相电压6C相测量电流12C相电压2、保护元件配置 元件号类型说明1定时限过电流保护I段2定时限过电流保护II段3一般反时限保护4电机过热保护5启动过程过电流保护6负序电流保护7定时限零序电流保护额定：1A8定时限不平衡电流保护选配额定：5A9定时限低电压保护3、开关量输入配置通道号名称关联动作1断路器位置无2手车工作位置无3手车试验位置无4弹簧储能位置无5接地刀位置无6超高温故障跳闸、4*继电器7高温5*继电器8备用9备用10远方/就地控制无4、接线端子定义5、典型原理接线图五、JWB-872电动机差动综合保护单元本单元既可作为纯粹的差动保护使用，也可作为差动、后备和监控合为一体的综合保护单元使用，作为纯差动保护单元使作时，只需接入差动保护动电流即可，其它模拟量不需要接入。1、采样通道配置 通道号名称通道号名称1进线侧A相差动保护电流7中性点侧A相差动保护电流2进线侧B相差动保护电流8中性点侧B相差动保护电流3进线侧C相差动保护电流9中性点侧C相差动保护电流4105116122、保护元件配置 元件号类型说明1差动速断保护2二次谐波和比率制动的差动保护3定时限过电流保护I段4定时限过电流保护II段5负序电流保护6一般反时限保护7启动过程过电流保护8定时限零序电流保护额定：1A9定时限低电压保护3、开关量输入配置通道号名称关联动作1断路器位置无2手车工作位置无3手车试验位置无4弹簧储能位置无5接地刀位置无6超高温故障跳闸、4*继电器7高温5*继电器8备用无9备用无10远方/就地控制无4、接线端子定义1电动机纯差动保护单元端子定义5、典型原理接线图1电动机纯差动保护单元原理图六、JWB-831电容器综合保护单元1、采样通道配置 通道号名称通道号名称1A相保护电流7不平衡电流选配2B相保护电流8备用3C相保护电流9零序电压不平衡电压4零序电流1A10A相电压5A相测量电流11B相电压6C相测量电流12C相电压2、保护元件配置 元件号类型说明1定时限过电流保护I段2定时限过电流保护II段3定时限零序过电流保护额定：1A4定时限不平衡电流保护(选配)额定：5A5定时限零序过电压保护6定时限过电压保护7定时限低电压保护8备用9备用3、开关量输入配置通道号名称关联动作1断路器位置无2手车工作位置无3手车试验位置无4弹簧储能位置无5接地刀位置无6备用无7备用无8备用无9备用无10远方/就地控制无4、接线端子定义5、典型原理接线图七、JWB-815母联综合保护单元1、采样通道配置 通道号名称通道号名称1A相保护电流7备用2B相保护电流8备用3C相保护电流9备用4备用10A相电压5A相测量电流11B相电压6C相测量电流12C相电压2、保护元件配置 元件号类型说明1定时限过电流保护I段2定时限过电流保护II段3定时限过电流保护III段4母线充电保护5备用6备用7备用8备用9备用3、开关量输入配置通道号名称关联动作1断路器位置无2手车工作位置无3手车试验位置无4弹簧储能位置无5接地刀位置无6备用无7备用无8备用无9备用无10远方/就地控制无4、接线端子定义图5、典型接线原理图八、JWB-863母联备自投综合保护单元1、采样通道配置 通道号名称通道号名称1A相保护电流7I段母线A相电压2C相保护电流8I段母线B相电压3A相测量电流9I段母线C相电压4C相测量电流10II段母线A相电压51*进线电流11II段母线B相电压62*进线电流12II段母线C相电压2、保护元件配置 元件号类型说明1定时限过电流保护I段2定时限过电流保护II段3定时限过电流保护III段4母线充电保护5母联备自投6备用7备用8备用9备用3、开关量输入配置通道号名称关联动作1母联断路器位置无21*进线断路器位置无32*进线断路器位置无4备自投投退压板无5手车工作位置无6手车试验位置无7弹簧储能位置无8备用无9备用无10远方/就地控制无4、接线端子定义5、典型原理接线图九、JWB-864进线备自投综合保护单元1、采样通道配置 通道号名称通道号名称1A相保护电流7本侧进线电压2B相保护电流8对侧进线电流3C相保护电流9对侧进线电压4零序电流10A相电压5A相测量电流11B相电压6C相测量电流12C相电压2、保护元件配置 元件号类型说明1定时限过电流保护I段2定时限过电流保护II段3定时限过电流保护III段4定时限零序电流保护(选配)5定时限过电压保护6定时限低电压保护7进线备自投8备用9备用3、开关量输入配置通道号名称关联动作1本侧进线断路器位置无2手车工作位置无3对侧进线断路器位置无4备自投投退压板无5手车试验位置无6弹簧储能位置无7接地刀位置无8自复功能投退压板无9母联断路器位置无10远方/就地控制无4、接线端子定义1进线备自投自复保护单元端子定义5、典型原理接线图1、进线备自投自复保护单元原理图十、JWB-803单TV监控单元1、采样通道配置 通道号名称通道号名称1备用7备用2备用8备用3备用9零序电压4备用10A相电压5备用11B相电压6备用12C相电压2、保护元件配置 元件号类型说明1定时限过电压保护2定时限低电压保护3定时限零序过电压保护4备用5备用6备用7备用8备用9备用3、开关量输入配置通道号名称关联动作1PT工作位置无2备用无3备用无4备用无5备用无6备用无7备用无8备用无9备用无10备用无4、接线端子定义5、典型原理接线图十一、JWB-804两段母线TV监控及电压自动并列单元1、采样通道配置 通道号名称通道号名称1备用7备用2备用8备用3II段零序电压9I段零序电压4II段A相电压10I段A相电压5II段B相电压11I段B相电压6II段C相电压12I段C相电压2、保护元件配置 元件号类型说明1I段定时限过电压保护2I段定时限低电压保护3I段定时限零序过电压保护4II段定时限过电压保护5II段定时限低电压保护6II段定时限零序过电压保护7PT自动并列8备用9备用3、开关量输入配置通道号名称关联动作1母联断路器位置无21*PT工作位置无32*PT工作位置无4备用无5备用无6备用无7备用无8PT自动并列投退压板无9备用无10备用无4、接线端子定义5、典型原理接线图十二、JWB-805有载调压控制保护单元本单元可对10个档位的主变有载调压分接开关进展控制，能显示有载调压开关的具体档位，与有载调压控制器配合，通过远动接口，实现有载分接开关的远端监视与控制无源触点，也可通过RS485通讯接口与上位机通讯进展遥控、遥测、遥信，实现对主变有载调压分接开关的无触点远端监视与控制。接线原理图如下：第三章 保护元件工作原理一、定时限过流保护1） 工作原理：任一相电流大于整定值时，经过给定的时限延时后动作跳闸或报警。将三个定时限过电流保护元件设置成不同的时限就可构成三段式过电流保护，时限设为0时构成电流速断保护。如果与告警信号继电器进展关联，在满足动作条件后，报警继电器出口同时动作。2） 动作逻辑二、合闸后加速过电流保护当三相电流中任意一相电流大于整定动作电流Izd时，经设定的时限(T)动作。如果对该元件的重合闸功能投入，则经重合闸设定的延时后重合，在重合于故障线路时，作加速跳闸。在手动合闸于故障线路时，加速跳闸。保护动作逻辑与定时限过电流保护一样。三、方向性过电流保护1） 工作原理在过流保护的根底上增加方向元件，即构成方向性过电流保护。方向元件采用相间900接线方式，按相启动，灵敏角为450，即相间功率：P=I*U*COS-450为正时，功率方向处于动作区，启动过流保护，如电流大于定值Izd且超过整定时限T时，保护出口动作。在报警出口投入时，报警出口动作。相间方向元件电流电压相别及动作区域阴影局部为动作保护区示意图如下：2） 动作逻辑四、反时限过流保护1工作原理该保护主要用于变压器和电机，当任一相电流大于额定工作电流时，保护启动，经Tfs延时后动作，其中Tfs为标准反时限曲线，公式为： t=0.14/I/Ie0.02-1 t：保护动作时间；：反时限时间常数 Ie：额定工作电流，为了使电机或变压器有一定的过载能力，Ie设定可适当提高，如设为1.05倍的额定电流。 I：回路实际电流值。
