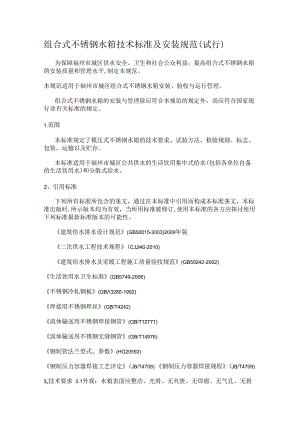

组合式不锈钢水箱技术标准及安装规范(试行)为保障福州市城区供水安全、卫生和社会公众利益，提高组合式不锈钢水箱 的安装质量和管理水平,制定本规范。本规范适用于福州市城区组合式不锈钢水箱安装、验收与运行管理。组合式不锈钢水箱的安装与管理除应符合本规范的规定外，尚应符合国家现 行业有关标准的规定。1.范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、 包装、运输以及贮存。本标准适用于福州市城区公共供水的生活饮用集中式给水(包括各单位自备 的生活饮用水)和分散式给水。2。引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标 准出版时,所示版本均为有效，当所用标准被修订,使用本标准的各方应探讨使用 下列标准最新标准版本的可能性。建筑给水排水设计规范(GB50015-2003)2009年版二次供水工程技术规程(CJJl40-2010)建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)生活饮用水卫生标准(GB5749-2006)不锈钢冷轧钢板(GB3280-1992)焊接用不锈钢焊丝(GB/T4242)流体输送用不锈钢焊接钢管(GB/T12771)流体输送用不锈钢无缝钢管(GB/T14976)钢制管法兰型式、参数(HG20592)钢制压力容器焊接工艺评定(JB/T4708) 钢制压力容器焊接规程(JB/T4709)3o技术要求 3.1外观：水箱表面应整洁、光滑、无夹渣、无焊瘤、无气孔、无裂痕,无明显划 痕，箱板之间的缝隙均匀，无锋棱、毛刺及明显的碰撞凹凸缺陷。3o 2焊接缝成型饱满，并应符合表1要求,且焊缝处不得涂抹任何油漆.表1焊接处外观要求项目要求酸洗、钝化处理除去焊缝周围的氧化皮裂纹不允许存在焊焊缝余高2.5mm以下咬边O0 3mm以下接焊瘤不允许存在弧坑小于0.3mm3。3水箱焊接完毕后各坚固件不得有松动,各连接件不得有漏焊和漏件现象。3.4组焊要求3o 4.1底板组焊要求1、先将底板根据设计要求，平放于水箱槽钢底座上，检查位置无误后，拼装并 测对角线（允差偏差应满足表5要求）,符合要求后点焊。2、点焊先从十字接头开始而后外四边,点焊要对准后板缝中心部位每隔50mm点 焊一处。3、焊接先从四边开始，再焊接十字接头，由板缝中心位置向外分布施焊,为防止 凹曲变形，同一方向一次焊接长度不应超过300mm,更换方向后按同样方法对 应施焊，直至焊完全部焊缝.3.4 。2侧板组焊要求1、按图纸要求将第一层侧板依序立于底板侧四周面上，外沿找齐,侧板接头与底 板焊缝中心对齐，垂直于折边端缝处，每隔50mm点焊。2、焊接时同一方向一次焊接长度不应超过300mm,更换方向后按同样方法对应 施焊,直至焊完全部焊缝。3、第一层侧板组焊完后,测对角线及垂直度（允差偏差应满足表5要求），调整后 焊接水平拉筋（见3。4。4要求）。按同样方法完成第二层，第三层侧板焊接.3o 4.3顶板组焊要求1、先将水箱内垂直拉筋与水平拉筋交叉处焊牢，并将垂直拉筋与底板焊牢（见 3。4.6 要求）。2、在组焊时，按设计要求将顶板进行拼装。3、将水箱顶板推放在水箱顶部，检查顶板是否均匀覆盖水箱上面，合格后每隔 SOmm-IOOmm点焊,最后与侧板相接处的接缝全部满焊。4、焊缝先由十字接合处向外施焊，同一方向焊接长度不得超过300mm,更换方 向后按同样方法对应施焊。5、顶板与垂直拉筋焊接时，应调整顶板中心，使其微高于四边，再进行焊接。3.4.4 水平拉筋焊接要求1、用垂线调整侧板垂直度，挂下线调整侧板面,在侧板十字交叉处焊接水平拉筋。2、水平拉筋要水平,所有连接缝必须满焊,保证受力强度。3.4.5 支撑筋焊接要求1、支撑筋长度为400mm,与侧板和水平拉筋夹角为45° （见图2所示）。2、支撑筋的所有连接缝必须满焊，保证受力强度。3、支撑筋端部一定要在壁板的根部,另一端与水平拉筋相接焊牢。3.4.6 垂直拉筋焊接要求1、应与底板双面满焊，与顶板的所有接缝必须满焊.2、应调整顶板中心，使其微高于四边，以防顶板凹陷集水、纳污。3。4.7整体焊接要求1、对箱体施焊，必须严格按焊接工艺执行（速度、电流、气体、流量）确保焊 接熔合良好。2、先焊侧板与底板相接的平缝，再焊侧板焊缝.3、对箱体侧板施焊时,必须对应分面焊接，确保板面不变形。4、所有连接缝均需满焊,不得漏焊。5、整体焊接完毕，必须刷粉再用煤油试漏，确保水箱盛满水后无渗漏。3.5 水箱内部拉筋和支撑筋要求：3.6 c 1材质应与箱体相同。3o 5.2水箱内部拉筋和支撑筋应采用钢板折制角钢,并应按图1要求加工。图13。5o 3水箱内的拉筋布置，每四片侧板拼接处应设置水平拉筋,每四片顶板拼接 处应设置垂直拉筋.3.5。4所有水平拉筋与侧板连接处应设置四条支撑筋，长度为400mm,角度为 45。（见图2所示）。水箱内部拉筋、支撑示意图23。6箱体具体尺寸以设计图纸为准。3.7按设计图要求配置内外人梯、液位计、阀门等附件。3。8材料3。8。1水箱主体和附件所用不锈钢板应为SUS304、SUS316L,建议采用SUS316L 不锈钢板,材质应不低于奥氏体不锈钢06（2门9即10,并应符合68/13280的规定。3.8。2水箱内部拉筋和支撑件为钢板折制角钢,材质与箱体相同.扶梯宜采用与箱 体相同。材质符合生活饮用水卫生规范，其机械性能应符合GB/T3280的规 定。3.8o 3组合式不锈钢水箱装配应采用鸨极瓶弧焊,水箱采用不锈钢材质焊接需用 母材载条或ER316L焊丝焊接，焊接方法：TIG焊、等离子焊、MIG焊和激光焊。 焊接工艺评定参照JB/T4708,焊接工艺规程参照JB/T4709。焊接材料应与水池（箱） 同材质，加固处及组板焊接处应符合相关规范要求，水箱外顶部必须满焊以防灰 尘及雨水渗入.水箱内的支撑角铁必须焊接牢靠，并且不得影响日常水池清洗消 毒工作。3.8o 4水箱所有焊接的地方都要进行满焊，且所有焊接处应进行酸洗钝化抗氧 化处理。焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷。3.8.5水箱各部位板厚度要求，见表2表2水箱各部位板厚度表水箱高度 1500mm 3000mm顶板及人孔盖板底板侧板1.5mm2.5mm上部中部下部1.5mm2。Omm20 5mm3o 8o 6不锈钢板材厚度的公差符合如表3规定。表3不锈钢板材厚度的允许公差表壁厚mm允许公差mmIo 5±0o 152.0±0.202.5±0.253。8.7水箱槽钢基础1、水箱槽钢底座应用地脚螺栓固定，槽钢、地脚螺栓宜采用镀锌防腐。2、水箱槽钢底座采用轻型热轧槽钢10号。3、水箱槽钢底座几何尺寸见图4。4、组装后水平度偏差每IoOOmm长度2mm0对角线偏差见表4表4水箱底架对角线长度允许偏差水箱长度（mm）对角线允许偏差（mm）l20003200050005500080008>800010图43o 8.8水箱外形尺寸允许偏差见表5。表5水箱外形尺寸允许偏差项目水箱长度允许偏差每 IOOOmm 长度2mm水箱高度每 IOOOmm 长度2mm水箱垂直度每 IOOOmm 长度2mm水箱直线度每 IOOOmm 长度2mm水箱对角线长度偏差水箱长度每IOOOmm长度L5mm管口位置偏差5mm接管法兰水平或垂直 偏差小于或等于法兰外径的1% （法兰外径小于IOomm的,按IOOmm计算）3o 8o 9组合式不锈钢水箱水泥基础应高于地平30Omm以上，标号为C20C25, 表面应平整、美观。几何尺寸见图5。3.8.10水箱水泥基础垫层应按设计要求施工.3。8o 11组合式不锈钢水箱槽钢基础与水泥基础间隙用铁板垫平,找平；水泥基 础应高于地平300mm以上,不锈钢水箱基础开挖到设计标高后必须通知专业监 理工程师和设计人员进行查验，并有监理签证;混凝土配合比必须符合规范设计 要求、混凝土浇筑时必须通知监理单位，监理人员应进行旁站记录；混凝土条形 基础符合设计要求，表面应平整、美观,不得存在蜂窝麻面.3.8。12水泥基础实际高度的的确应于水泵安装单位协调确定.3。8.13水箱材料进场时需进行材料质量、厚度检查验收，并有卫生许可证。3。9水箱的酸洗钝化处理,主要流程为：前处理（净化表面）玲涂抹酸洗钝化膏玲冲 洗处理。操作步骤如下：1、在箱体底板、侧板和水箱内部拉筋、支撑件和管配件焊接完成后，即顶板 未安装焊接；2、对以上加工完成后的组合式不锈钢水箱或零部件按图纸和工艺文件的要求， 按规定项目检查全部合格.3、去除所有焊缝及其两侧焊渣、飞溅物和去除油渍等污物。4、进行酸洗、钝化预处理，即涂抹酸洗钝化膏。首先用塑料棒或不锈钢棒将本品搅拌均匀；再用塑料刷均匀涂刷于需处理物 表面，涂抹厚度1-3毫米的涂层。保证足够的反应时间（约0。5-2小时），时 间、温度与酸洗效果成正比，0以下施工适当延长时间。处理完成后可辅以塑 料刷松动、清除残物,用布擦干净后，用清洁水洗净被处理表面。不锈钢酸洗钝 化膏推荐使用上海强翠实业有限公司、上海市艾希尔化工产品有限公司的产品。5、处理后焊接处应无焊迹并银亮有光为酸洗、钝化合格。如果未达到要求应 按上述操作再进行酸洗、钝化直到合格为止。6、注意事项：皮肤不得接触本品，误触可用水冲洗所配工具应具有耐腐性能7、水箱和零部件经酸洗钝化后搬运吊装及存放时禁止磕碰划伤钝化膜。8、安装、焊接水箱顶板.9、对顶板焊接处进行酸洗、钝化，方法和要求同上。3.10结构：3o 10.1水箱容积大于50m3时，宜分为容积基本相等的两组，并能独立运行。 当供水户数大于100户时，为提高供水可靠性宜设置为相互连通又能独立运行两 组。3。IOo 2进水控制阀（浮球阀）必须具有液压控制及水位差控制功能，水位浮 球应设在人孔两侧，以方便更换维修,浮球阀不宜少于两个,且进水标高应一致。3.10.3水箱人孔必须加盖、须加装长度3寸以上铜密码锁，密码为666。人孔密 封盖上应有凹槽并加设密封圈，人孔边沿应高出水池（箱）外顶0.1m并边沿应 为卷边，圆型人孔直径不应小于0.7m,方型人孔每边长不应小于0。6mo3.10o 4溢流管管径应大于进水管管径，且位于地下室的水池应安装溢流报警装 置：溢流管、泄水管不得与排水系统的管道直接连接，要有空气隔断，其最小距 离应不小于出水口内径的2.5倍；溢流管出口端应设置16目或以上的不锈钢防 虫网。通气孔和通气孔防虫网应按图3要求加工.3.10.5水箱应有液位控制装置，当超低液位时,应自动报警或停泵。水位计进水 口应安装阀门控制开关,水位显示装置要坚固耐用,并设置防紫外线及外力破坏设 施。3o 10.6水箱除配有进、出水接口外,还应配有溢流、排污接口，进水口应高于溢 流口 30mm以上，排污口应在水箱的最底处。3。IOo 7出水管管底应高于水箱底，高差不小于0.1m。3o 10.8进水管应选择顶部进水，进、出水管要分别设置，且不得产生水流短路, 必要时应设导流装置。3.10o 9水箱吸水管应避免形成气囊,吸水管管应设置向下的喇叭口，喇叭口低 于水池最低水位，不宜小于0.5m,达不到此要求时，应采取防止空气被吸入的 措施。3.10o 10进水管露出地面后需安装与地面管同径的软密封或铜闸阀及过滤器， 过滤器后的进水控制阀(或称浮球阀)自身过滤器宜取消。3.10o 11水箱自身进、出水管和溢流、放空管必须采用与箱体同材质的不锈钢 成品给水管制作,水箱出水管和放空管上应加装阀门。3o IOo 12水箱采用阀门为DN80及以下应用铜闸阀，DNlOO及以上阀门应用软 密封闸阀。3.10.13水池内的浮球阀须带有液位差控制以及在0.02MPa压力下可开启的低阻 力浮球阀，减少水力损失。3。10.14水池外的进水控制阀应带液位差控制功能遥控浮球阀。3.10。15水箱高度大于150Omm以上应增设内、外扶梯,材质必须使用符合国家 标准的不锈钢方管，厚度不得小于1.2mm,扶梯焊接牢固，焊缝必须满焊，以 保证安全。3.10o 16水箱出水管结构及铺设要符合水泵技术规范和设计要求。3.10 水箱的保护高度为20Omn3.11 物理性能：3.11.1 渗水性：注入水的水箱不允许有渗水现象发生。3.11.2 密封性：盛入水的水箱不允许有漏水的现象发生。3.11.3 钢度：注入水的水箱不得导致水箱发生明显的塑性变形。3。12水箱内水质卫生：水箱内的水质应符合生活饮用水卫生标准指标列规 定，检测项目见表6表6水质卫生规范项目卫生要求色增加量5度浑浊度增加度0.2度(NTU)臭和味浸泡无异臭、异味肉眼可见物浸泡后水不产生任何肉眼可见的碎片杂物等PH改变量0.5溶解性总固体增力量10mgL耗氧量增加量1 （以02计，mgL）碑增力量0° 005mgL镉增加量0° 0005mgL铭增加量0° 005mgL铝增力口量 002mgL铅增力量 0.001mgL汞增力口量 00002mgL三氯甲烷增力口量0° 006mgL挥发酚类增力量 0.002mgL铁增加量0.06mgL铳增加量0° 02mgL铜增加量0° 2mgL锌增加量0° 2mgL银增力口量0002mgL3。13应提供产品质保书、使用说明书和维护保养书。4.检验规定4.1 核对水箱材料,质量证明书规格是否与实物相符，是否符合设计要求。40 2尺寸测量4.2 .1水箱外形尺寸，应符合3.8。9条款要求.4o 2o 2折边角度测量方法：用角度尺测取水箱板折边与板面之间的角度。4o 2o 3底架水平测量方法：底架组装后每Iooomm为2mm的水平尺在底架每 个边框和横梁上分别测量纵、横两方向的水平度，每IoOOmm1.5mm.40 2o 4水箱接管孔翻边高度7mm及拉孔内径与接管装配间隙lmm,用圈尺 或直尺测量。4.3 .5水箱长度测量方法：用钢圈尺或皮尺在箱体外部四个侧面分别随机测取水 箱的长度和宽度尺寸各一次，分别取两个长度和宽度的平均值即为测量值，测量 值与理论值的差值为尺寸偏差。4o 2.6水箱高度检验方法:用钢圈尺或皮尺在箱体外部四个侧面相交的棱角处, 分别测取箱体高度值,其平均值与理论高度值的差值，即为高偏差。40 2.7水箱垂直度测量方法：在箱体外部四个侧面的水箱板平面处随机用吊锤线 各测一次垂直度。吊锤线固定于棒的一端,伸出水箱侧平面4050mm,吊锤位 置低于水箱底板.用钢圈尺或直尺在离水箱顶和底板50mm处分别测取吊线至水 箱壁面的距离，测量处的垂直度偏听偏信差K按下式计算：K-每IOOOmm长度的垂直度偏差（mm）;L1吊线至水箱壁面的距离最大值（mm）；L2吊线至水箱壁面的距离最小值（mm）;H一水箱高度（mm）.40 2.8水箱对角线长度偏差的检测方法：用钢圈尺或皮尺在水箱顶板四个顶点分 别测取两对角线长度值，其差值与水箱长边理论值的比值为单位长度对角线偏差。4o 3外观应符合3.1要求4.40 焊接4.41 1焊缝：成型饱满，并做酸洗钝化处理。4.42 2水箱焊接参照JB/T4708做焊接工艺评定，根据焊接工艺评定参照JB/T4709 制定焊接工艺规程。40 5有效溶解的验算：测量水箱有关尺寸，依据测量的实际尺寸，从箱体顶端 向下减去15Omm后，再计算的容积为有效容积.4。6渗水性试验:试验前关闭水箱上所有水的进出通道，再从上盖入孔口注水与 水箱内直至水箱溢流孔口以上IOmm处,经过4个小时后,观察水箱有无渗水现象。40 7密封性试验:如同4.6一样，向水箱注水，经过IOmm后,用锤（一般为0。 5-1.5kg沿焊缝和有密封件处轻敲），此时不得有漏水现象发生为合格。4.43 度试验：经过4.6渗水试验后，放尽水箱内的水，再目测有无明显的塑性 变形存在。如没有明显塑性变形存在则为合格。4o 9水箱水质卫生检测：将水箱清洗、消毒后，注满生活饮用水，放置24h,再 按生活饮用水卫生规范（2007年版）的规定进行检测，检测项目和要求应符 合表6规定。4o 10卫生和质量认可：水箱正式投产前，按规定的涉及饮用水卫生安全产品审 批制度报批.与水相接触的不锈钢材料按生活饮用水卫生规范（2007年版） 执行.4.44 水箱箱体、各类阀门应有下列标志:1、产品名称、体积、型号、材质;2、制造厂名称、地址；3、商标；4、产品标准号；5、生产（装配）日期或产品编号;6、合格证。图3
