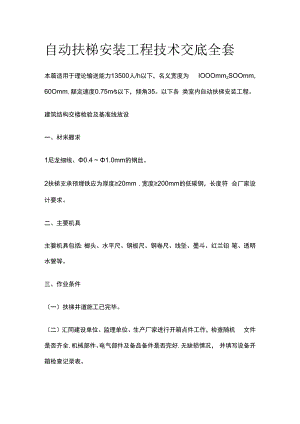

自动扶梯安装工程技术交底全套本篇适用于理论输送能力13500人/h以下，名义宽度为 IOOOmmzSOOmm, 60Omm,额定速度0.75ms以下，倾角35。以下各 类室内自动扶梯安装工程。建筑结构交楼检验及基准线放设一、材米艘求1尼龙细线、0.4 1.0mm的钢丝。2扶梯支承预埋铁应为厚度20mm ,宽度200mm的低碳钢，长度符 合厂家设计要求。二、主要机具主要机具包括：榔头、水平尺、钢板尺、钢卷尺、线坠、墨斗、红兰铅 笔、透明水管等。三、作业条件（一）扶梯井道施工已完毕。（二）汇同建设单位、监理单位、生产厂家进行开箱点件工作，检查随机 文件是否齐全,机械部件、电气部件及备品备件是否完好,无缺损情况， 并填写设备开箱检查记录表。1产品合格证书：原件每台T分,进口设备附中文译件。2使用维护说明（含使用功能表及润滑汇总表）。3装箱单及备品备件清单。4 土建布置图及电源布置图。5电气接线图、电气原理图及符号代号说明。6安装调试说明及部件安装图。7如需要时，厂家还应提供以下文件：（1）计算资料及有关试验证明文件。（2）桁架的静应力分析资料或等效证明文件。梯级的型式报告复印件。（4 ）公交型自动扶梯的扶手带断裂强度证书。（三）扶梯现场周围必须设有良好的可搭拆的防护栏，其高度严禁小于 1.2m.（四）扶梯井道周围应保持干净，基坑应保持干燥，无杂物。（五）建设单位或土建单位提供最终地面的标高及建筑物轴线，并填写交 接记录。（六）施工现场应有较强的照明。（七）实际测量检查提升高度、井道跨度、支承梁、底坑是否与图纸相符， 并核算是否满足该扶梯安装要求。四、操作工艺（-）工艺流程（二）测量扶梯井道：扶梯井道所有必要的尺寸，扶梯间的相互位置，以及扶梯到墙面的位置 都应参照布置图中的数据进行检查。1支承间的距离检验：支承间的距离是指两支承间的水平距离。上支承的边线用铅锤投影到支 承水平面上，然后用卷尺测量其水平距离。见下图中的支承距离L.2净空水平尺寸的检验：净空水平尺寸是指上支承与其相对应的本层楼面边缘间的水平距离。上 支承的边线用铅锤投影到下支承面的水平面上，上支承相对楼层边线用 铅锤投影到下支承面的水平面上，然后用卷尺测量其水平距离，见下图 中的净空水平尺寸Y.3提升高度的检验: 提升高度是指下支承最终竣工楼面与上支承最终竣工楼面之间的垂直 距离，测量现场业主提供的最终两楼层的标高之间的垂直距离来确定提 升高度。见下图中的提升高度。4基坑深度与长度的检验：Q)基坑深度的检验：基坑深度是指下支承最终竣工地面与基坑底部之间的垂直距离，用卷尺 现场测量业主提供的下支承最终楼面的标高与基坑之间的垂直距离来 确定基坑深度。见上图中的基坑深度。(2 )基坑长度的检验：基坑长度是指下支承边线与基坑对面边线间的水平距离，用卷尺现场侧 量下支承边线的铅垂线到对面基坑边线铅垂线间的水平距离。见上图中 的基坑长度X.5支承间的对角线检验：支承间的对角线是指上下支承边线对角测量的数值，对角线检查可检查 上下支承的平行度及井道偏扭，对角线相互差值应 IOmm.见下图中的 支承对角线检验。6扶梯中间支撑基础的检验: 用卷尺测量中间支撑与下支承的水平距离及基础的高度应符合土建布 置图的要求。（三）扶梯支承基础检验：（见下图）1扶梯支承基础预埋铁板的检验：参照扶梯土建布置图上下支承预埋铁板的设计，向业主（土建部门）询 问预埋铁埋设方法或一份埋设记录验证能否达到设计要求并保存，并用 卷尺测量预埋铁厚度及宽度、长度是否符合要求，如有不符，采取补救 措施。2扶梯支承高度的检验：支承高度是指支承最终竣工楼面与支承预埋铁板之间的垂直距离，通过 现场用卷尺测量支承处最终地面标高与支承预埋铁板之间的垂直距离， 如有不符，采取补救措施，如调高（低）地面标高或加补预埋铁。3扶梯支承水平度的检验：用水平尺置于预埋铁板上测量，其不水平度 应小于 1/1000。（四）扶梯桁架基准线。1扶梯桁架安装位置中心线: （1）为使桁架就位准确,需参照土建布置图与井道实际情况,按业主（或 土建部门）提供的轴线定位扶梯桁架安装中心线，使上部支承处尺寸X 与下部支承处Y相等，并在上下支承处地面用墨斗弹线的方法作好标记（见右图）。（2）如果有多台扶梯特别是在交叉布置或纵向垂直布置情况下，可以 移动桁架安装中心线以便考虑墙面和外侧板之间的最终允差及上下各 层扶梯夕M则板之间垂直度的允差。五、质量标准（一）主控项目：1扶梯支承基础预埋铁的受力必须符合图纸要求。检查方法：检查土建设计图纸及支承预埋铁埋设记录。2净空水平距离的偏差应保证自动扶梯的梯级踏板上空与最近楼板最小 垂直净空高度不应小于2.3mo3桁架两端支承角钢与支撑基础搭接长度应大于IOOmm ,并应符合产 品设计要求。检查方法：吊线、尺量。（二）一般项目：1支承间距离偏差为0 +15mm0检查方法：吊线、尺量检查。2提升高度的尺寸偏差为±15mm0检查方法：吊线、尺量检查。3基坑深度不得小于土建布置图规定的数值。4基坑长度不得小于土建布置图规定的数值。5支承间对角线相差不得超过IOmm.检查方法：吊线、尺量检查。6支承梁预埋铁应保持水平，其不水平度不大于1/1000.检查方法：水平尺、尺量检查。7上、下支承梁与自动扶梯端部配合的侧面应垂直，不垂直度偏差应不 大于5mm .8衍架安装位置中心线偏差应不大于Imm.检查方法：吊线、尺量。六、施工安全及成品保护1扶梯周围防护栏保持良好，以免非工作人员随意出人。2扶梯衍架安装中心线定位后应加以覆盖保护。3在测量定位时施工人员应正确有效地使用安全带，防止摔伤。七、应注意的问题1扶梯安装在最底层时，需设置混凝土基坑，基坑应有防水措施，不能渗水。2基坑底部应为直角.若为圆角尺寸太大时，析架安装时无法4A.3扶梯吊点在上幽如知寸也应粥吐险邹毓括右锈竣起吊时的受力。4若多台扶梯垂直纵向或交叉布置时.为保证多台扶梯外沿垂直度其中 心线可适当移动补偿，并注意照顾多数，但应保证衍架外沿必须搭设在 预埋铁上。
