自动喷淋管道安装技术交底.docx

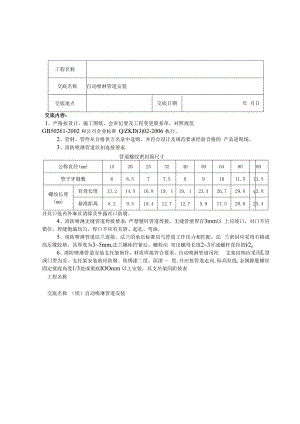

工程名称交底名称自动喷淋管道安装交底地点交底日期年 月日交底内容：1、严格按设计、施工图纸、会审纪要及工程变更联系单，对照规范GB50261-2002 和公司企业标准 QZKD(J)02-2006 执行。2、管材、管件从合格供方名录中选购，并符合设计及规范要求经验合格的 产品进现场。3、消防喷淋管道丝扣连接要求管道螺纹密封面尺寸公称直径(mm)152025324050658000管子牙缝数66.577.5891011.513.5螺纹长度 (mm)有效长度13.214.516.819. 119. 123.426.729.8q5.8基准距离8.29.510.412.712.75.917.520.625.4并丝口处内外麻丝清除及外露丝口防腐。4、消防喷淋无缝管道焊接要求：严禁镀锌管道焊接，无缝管壁厚在3mm以 上应坡口，对口不应错位，焊缝饱满均匀，焊口不应有夹渣、起孔、弯曲。5、消防喷淋管道法兰连接，法兰的承压标准应与管道工作压力相匹配，法 兰密封应采用石棉或高压橡胶垫，其厚度为35mm,法兰螺栓拧紧后，螺栓应 突出螺母长度23牙或螺杆直径的l2o6、消防喷淋管道安装支托架制作，材质焊接符合要求，自动喷淋管道吊托 支架结构应采用L型或门型为妥。支托架安装前应防腐、防锈漆二度、面漆一 度,并应按管道走向,标高拉线,金属膨胀螺丝固定梁底高度1/3处或梁底IOOmm 以上安装，其支吊架间距按表工程名称交底名称 （续）自动喷淋管道安装交底地点交底日期年 月日交底内容：管道支架或吊架之间的最大间距公称直径（mm）253240507080100125150200250300间距 （m）保温管2.52.533444.567788.5不保温 管3.544.55666.5789.51112沟槽式 管道连 接3.53.53.54.24.24.255镀锌管道与彳朗钢支托架接触处应采用可E金属隔垫进行隔离防止电化学J腐蚀。7、喷淋管道安装完毕，竣工验收时应及时作好最后一度管道及支托架防腐, 并应设计或规范要求做红色或红色环圈标志和系统流水方向标识。8、消防喷淋镀锌管道埋地安装、防腐应符合设计或按规范。本分项工程质量：主控项目有关强制性条文、质量目标必须符合规范。一般 项目合格率为100%o9 .管道支架吊架的安装位置不应妨碍喷头的喷水效果；管道支架吊架与 喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。10 .配水支管上每一直管段相邻两的喷头之间的管段设置的吊架不宜少于1 个，吊架的间距不宜大于3.6m。11 .当管道公称直径等于或大于50mm时，每段配水干管或配水管设置防晃 支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增 设防晃支架。工程名称交底名称(续2)自动喷淋管道安装交底地点交底日期年 月日交底内容：轻危险级中危险级场所中配水支管配水管控制的标准喷头数水管公称直径(MM)253240506580100125150200轻危险级场所控制喷头数135101848-一-一中危险级场所控制喷头数1348123264一-一DN150MM管控制的喷淋头数量受报警阀组的限制，一组报警阀组控制的最 大喷头数不大于800只。交底人签名被交底人签名
