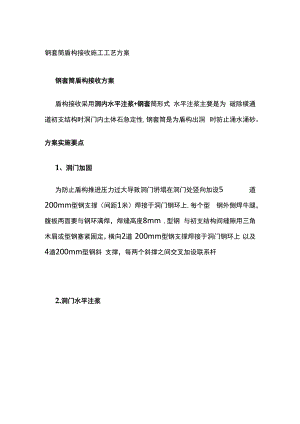

钢套筒盾构接收施工工艺方案钢套筒盾构接收方案盾构接收采用洞内水平注浆+钢套筒形式 水平注浆主要是为 破除横通道初支结构时洞门内土体石急定性,钢套筒是为盾构出洞 时防止涌水涌砂。方案实施要点1、洞门加固为防止盾构推进压力过大导致洞门坍塌在洞门处竖向加设5 道200mm型钢支撑（间距1米）焊接于洞门钢环上,每个型 钢外侧焊牛腿，腹板两面要与钢环满焊，焊缝高度8mm ,型钢 与初支结构间缝隙用三角木屑或型钢塞紧固定，横向2道 200mm型钢支撑焊接于洞门钢环上 以及4道200mm型钢斜 支撑，每两个斜撑之间交叉加设联系杆2.洞门水平注浆沿接收洞门钢环外缘搭设双排小导管，采用DN32,t=2.75钢 管，拱部160。范围内布置，环向间距200mm ,外排长3m ,角 度30。，内排长2m ,角度15。小导管打设前填满水泥浆。3、钢套筒安装(1)钢套筒组成由筒体结构、底部支撑框架、后盾系统、后端盖板、支撑系 统、加料口和卸压口等部分组成；筒体结构分为过渡段筒体和标 准段筒体，过渡段筒体较短，用来连接钢套筒与围护结构处的洞 圈。钢套筒总长105m ,内径698Omm ,钢套筒分为上下两个 半圆，上半圆分成3节，下半圆分成6节；筒体采用20mm厚 A3钢板卷制而成。(2)钢套筒安装钢套筒进场后从地面分节试拼装，从左线竖井口吊至井底组 装连接，平移至右线接收端旋转后与洞门钢环连接。安装反力架及筒体支撑，钢套筒加固，检查钢套筒密封性满足要 求后 在钢套筒底部60。范围内浇筑15Cm厚的C20砂浆基座。(3 )拆除钢套筒待盾构接收完成后，在洞内拆卸前端盖、后节筒体、盾构机 盾尾、螺旋机，分别运至左线井口吊出，盾构及钢套筒剩余部分 在横通道内旋转90。后平推至左线井口分部吊出。采用钢套筒盾构接收施工工艺优点方 案 名 称地面旋喷加固洞内水平注浆+钢套筒加固区主要处于富含承压水中粗砂层，加固效果差，洞门容易出现涌水涌砂情况。安全性不施 工艺成熟，加固效果受 工艺已非常成熟，加固效果好。工深度影响较大。工艺 水平注浆可确保破除横通道初 支结构时洞门内土体稳定性， 钢套筒可确保盾构出洞时不出 现涌水涌砂。安全性好。易保证。工 1、征地拆迁不可控，期 暂按60天2、交通导改20天3、围挡及施工准备10太难4、旋喷加固30天5、取芯试验2天6、洞门破除7天7、盾构接收7天8、拆除盾构机旋转平移吊出20天工期156天（占标段总工期34天）1洞门加固及水平注浆30天2、钢套筒吊运组装平移6天3、钢套筒加固10天2、洞门破除3天3、填料4天4、盾构接收5天5、拆除支撑及钢套筒后段5天6、拆除盾构机旋转平移吊出18天工期83天（占标段总工期28天）征拆除白坊市场摊位无拆迁地 400m2拆迁交交通导改60m无交通导改通导施围挡场地狭小，施工布1、待竖井横通道二衬施工完成工置及组织困难后进行洞门水平注浆，期间不可影响横通道及暗挖隧道施工，实注浆完成后进行钢套筒运输组施装，期间与暗挖隧道施工有交性叉。2、钢套筒采用租赁方式，有较 丰富的市场资源。总 方案调整后，施工安全性好，总工期缩短6天，无需征地体 拆迁、无交通导改，工程造价低。评工 1、拆迁补偿500万元程（暂估）直 2、交通导改IOO万元接（暂估）费 3、旋喷加固150万元用 4、降水30万元合计：780万元1、水平注浆80万元2、钢套筒接收230万元合计：310万元价
