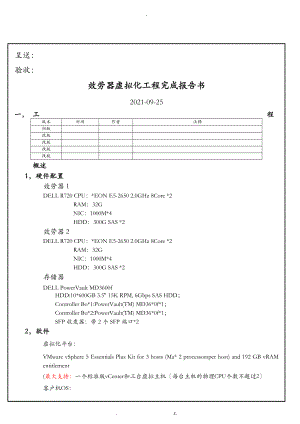

-. z.呈送： 验收： 效劳器虚拟化工程完成报告书效劳器虚拟化工程完成报告书2021-09-25一，一， 工工程程概述概述1 1，硬件配置硬件配置效劳器 1DELL R720 CPU：*EON E5-2650 2.0GHz 8Core *2 RAM：32G NIC：1000M*4 HDD：300G SAS *2效劳器 2DELL R720 CPU：*EON E5-2650 2.0GHz 8Core *2 RAM：32G NIC：1000M*4 HDD：300G SAS *2存储器DELL PowerVault MD3600fHDD:10*600GB 3.5 15K RPM, 6Gbps SAS HDD；Controller Bo*1:PowerVault(TM) MD36*0f*1；Controller Bo*2:PowerVault(TM) MD36*0f*1；SFP 收发器：带 2 个 SFP 端口*22 2，软件软件虚拟化平台：VMware vSphere 5 Essentials Plus Kit for 3 hosts (Ma* 2 processorsper host) and 192 GB vRAM entitlement(最大支持：一个标准版vCenter和三台虚拟主机每台主机的物理CPU个数不超过2客户机OS：版本时间作者注释初版改版改版改版改版-. z.Windows Server 2003 R2 STD 32BITWindows Server 2021 R2 STD 64BITvCenter效劳器OS：Windows Server 2021 R2 64BIT标准版数据库：SQL Server 2021 E*press3 3，虚拟化整体架构虚拟化整体架构4 4，系统描述系统描述两台虚拟主机，通过一台 vCenter Server 进展控制，管理员和其他操作人员通过 vSphere Client 连接 vCenter Server 进展管理。虚拟主机安装两块物理硬盘，分别做 RAID1，作为安装虚拟平台的空间，而虚拟客户机系统安装及交换文件放在 SAN 存储上。两台虚拟主机分别通过 FC 光纤连接 SAN 存储，共享存储。二，二， 虚拟主机安装配置虚拟主机安装配置虚拟主机 1安装设置：硬盘设置：HD12 RAID1,ES*i5.0 安装使用存储：整个 RAID，文件格式：VMFS-5主机标识：VM-HOST1键盘布局：美国英语管理网络设置：第一个物理网卡DNS：DNS：根用户：root根用户密码：server2021虚拟主机 2安装设置：硬盘设置：HD12 RAID1,ES*i5.0 安装使用存储：整个 RAID，文件格式：VMFS-5主机标识：VM-HOST1键盘布局：美国英语管理网络设置：第一个物理网卡DNS：DNS：根用户：root根用户密码：server2021三，三， SANSAN 存储配置存储配置DELLDELL PowerPower VaultVault MD3600fMD3600f物理硬盘：600GB*10RAID 组 0：HDD0HDD8 使用 RAID5，可用空间约 4.46GB。RAID 组 0 分成两个 LUN，每个 LUN 大小约 2.23GB，映射到两台虚拟主机，系统选择VMWARE。接口连接图：注：应客户要求，网络管理接口仅连接一个Controller0四，四， vCentervCenter ServerServer 相关配置相关配置硬件环境：略。OS 平台：Windows Server 2021 R2 Standard sp1.DB 数据库：SQL Server 2021 E*press.HA 集群配置：-. z.vCenterServer 设置：1，许可参加了购置的许可，略 ；2，统计信息：间隔时间：5 分钟；3，运行时设置：唯一 ID：57；受管 IP：空；vCenter Server 名称：NSSC-vCenter; 4，活动目录：活动目录超时：60 秒；启用查询限制：5000；启动验证：验证周期 1440 分钟；5，：Smtp 效劳器：空；发件人*：空；6，SNMP：未设置；7，端口：HTTP:80; HTTPS：443；8，超时设置：正常操作：30 秒；长时间操作：120 秒；9，日志记录选项：vCenter 日志记录：信息正常日志记录 ；10， 数据库：最大数目：50；11， 数据库保存策略：任务保存：未选择；事件保存：未选择；12， SSL 设置：已选中vCenter 需要已验证的主机 SSL 证书；13， 高级设置：未设置。五，五， 集群设置集群设置群集功能：名称：NSSC/翻开 vSphere HA(选中)/翻开 vSphere DRS未选中vSphere HA: 主机监控状态：启用主机监控选中接入控制：启用：不允许违反可用性限制的虚拟机电源翻开操作选中接入控制策略：群集允许的主机故障数目：1虚拟机选项：默认虚拟机监控状态：虚拟机监控：仅虚拟机监控(选中)默认群集设置：监控敏感度：最高数据存储检测信号：选择考虑参加我的首选项的任何群集数据存储(选中)交换文件位置：将交换文件存储在主机指定的数据存储中(选中)六，六， 主机配置主机配置主页主页- -清单清单- -主机和群集主机和群集主机主机 1 1 配置配置硬件1，处理器：型号 Intel *eon CPU E5-2650 02.00GHz/处理器速度 2GHz/处理器插槽 2/每个插槽的处理器内核数 8/逻辑处理器 32/超线程已启用 系统：制造商 DELL Inc./型号 PowerEdge R720/BIOS 版本 1.2.6/发布日期 2021-05-10 0：00：00/资产标记 unknown/效劳标记 CRBFF3*2，内存：物理:总计 32722.5MB/系统 159.5MB/虚拟机 32563.0MB3，存储器：数据存储：RAID1(本机 HDD)，LUN0 2.23TB，LUN1 2.23TB设备：略4，网络：vSphere 标准交换机：网络：标准交换机 vSwitch0:管理网络 172.31.234.29/物理适配器 vmnk0 100 全双工标准交换机 vSwitch1:vMotion/物理适配器 vmnk1 1000 全双工-. z./物理适配器 vmnk2 1000 全双工/物理适配器 vmnk3 1000 全双工5，存储适配器:略6，网络适配器:略7，高级设置:略8，电源管理:略软件1，已获许可的功能：ES* Server 许可类型：产品：VMware vSphere5 Essentials Plus:2 个物理CPU 已获许可每个 CPU 的内核个数不受限制/许可密钥：略/产品功能：最多 8 路虚拟 SMP/VMWARE 主机的 vCenter 代理/vStorage API/VMsafe/vSphere HA/vSphere Data Recovery/vMotion2，时间配置：NTP 客户端：已停顿/NTP 效劳器：无3，DNS 和路由：主机标识：VM-HOST1DNS 效劳器：无4，身份验证效劳：略5，电源管理：略6，虚拟机启动/关机：在 HA 状态下虚拟机启动和关机禁用任何设置7，虚拟机交换文件位置：略8，平安配置文件：平安配置文件/防火墙 DEFAULT 配置9，主机缓存配置：无10， 系统资源分配：DEFAULT 配置11， 代理虚拟机设置：无代理12， 高级设置：未变动主机主机 2 2 设置设置硬件9，处理器：型号 Intel *eon CPU E5-2650 02.00GHz/处理器速度 2GHz/处理器插槽 2/每个插槽的处理器内核数 8/逻辑处理器 32/超线程已启用 系统：制造商 DELL Inc./型号 PowerEdge R720/BIOS 版本 1.2.6/发布日期 2021-05-10 0：00：00/资产标记 unknown/效劳标记 9RBFF3*10， 内存：物理:总计 32722.5MB/系统 159.5MB/虚拟机 32563.0MB11， 存储器：数据存储：RAID1(本机 HDD)，LUN0 2.23TB，LUN1 2.23TB设备：略12， 网络：vSphere 标准交换机：网络：标准交换机 vSwitch0:管理网络 172.31.234.30/物理适配器 vmnk0 100 全双工标准交换机 vSwitch1:vMotion 物理适配器 vmnk1 1000 全双工/物理适配器 vmnk2 1000 全双工/物理适配器 vmnk3 1000 全双工13， 存储适配器:略14， 网络适配器:略-. z.15， 高级设置:略16， 电源管理:略软件13， 已获许可的功能：ES* Server 许可类型：产品：VMware vSphere5 Essentials Plus:2 个物理CPU 已获许可每个 CPU 的内核个数不受限制/许可密钥：略/产品功能：最多 8 路虚拟 SMP/VMWARE 主机的 vCenter 代理/vStorage API/VMsafe/vSphere HA/vSphere Data Recovery/vMotion14， 时间配置：NTP 客户端：已停顿/NTP 效劳器：无15， DNS 和路由：主机标识：VM-HOST2DNS 效劳器：无16， 身份验证效劳：略17， 电源管理：略18， 虚拟机启动/关机：在 HA 状态下虚拟机启动和关机禁用任何设置19， 虚拟机交换文件位置：略20， 平安配置文件：平安配置文件/防火墙 DEFAULT 配置21， 主机缓存配置：无22， 系统资源分配：DEFAULT 配置23， 代理虚拟机设置：无代理24， 高级设置：未变动
