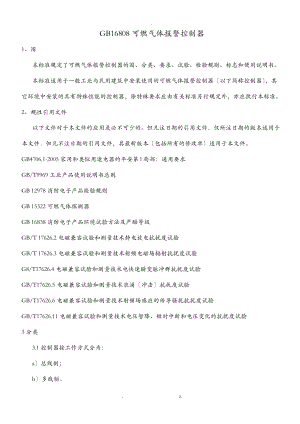

-GB16808可燃气体报警控制器1、围本标准规定了可燃气体报警控制器的围、分类、要求、试验、检验规则、标志和便用说明书。本标准适用于一般工业与民用建筑中安装使用的可燃气体报警控制器以下简称控制器，其它环境中安装的具有特殊性能的控制器，除特殊要求应由有关标准另行规定外，亦应执行本标准。2、规性引用文件以下文件对于本文件的应用是必不可少的。但凡注日期的引用文件仅所注日期的版本适用于本文件但凡不注日期的引用文件，其最新版本包括所有的修改单适用于本文件。GB4706.1-2005家用和类似用途电器的平安第l局部：通用要求GB/T9969工业产品使用说明书总则GB 12978消防电子产品检验规则GB 15322可燃气体探测器GB 16838消防电子产品环境试验方法及严酷等级GB/T 17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验G8/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌冲击抗扰度试验GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验3分类3.1控制器按工作方式分为：a总线制；b多线制。3.2控制器按便用环境分为：a室使用型；b宝外使用型。3.3控制器按应用方式分为：a独立型不具有向其它控制器传递信息功能的控制器:b区域型具有向其它控制器传递信息功能的控制器:c集中型具有接收其它控制器传递的信息并集中显示功能的控制器.4术语和定义4.1屏蔽状态disabled condition控侧器在屏蔽功能启动后所处的状态。4.2监管信号supervisory signal控制器监视的与其连接设备发出的除可燃气体报警、故障信号之外的其它输入信号4.3监管报警状态supervisory signal condition控制器发出监管报警信号时所处的状态。4.4自检状态test condition控制器进展自检功能时所处的状态。4.5正常监视状态quiescent condition控制器接通电源后，无可燃气体报警、故障报警、屏蔽、监管报警、自检等发生时所处的状态。5要求5.1总则控制器应满足本章的相关要求，并按第6章的规定进展试验以确认对本章要求的符合性。5.2外观要求控制器应具备产品出厂时的完整包装，包装中应包含质量检验合格标志和使用说明书。控制器外表应无腐蚀、涂覆层脱落和起泡现象，无明显划伤、裂痕、毛刺等机械损伤，紧固部位无松动。5.3主要部器件性能通用要求控制器的主要部器件，应采用符合相关标准的定型产品。控制器主电源应采用22Ov、50Hz交流电源，电源线输入端应设接线端子。控制器应设有保护接地端子控制器应能为其连接的部件供电，可优先采用直流24V。控制器应具有中文功能标注和信息显示。控制器外壳应采用不燃材料或阻燃材料，室型控制器外壳防护等级应到达IP30的要求，室外型控制器外壳防护等级应到达IP55的要求。控制器由控制、显示和电源局部组成。对于具有外接电源箱的控制器。外接电源箱应仅能给前端可燃气体探测器供电。外接电源箱的故障等状态不应影响控制器的正常工作。控制器应具有开关机记录存储功能，并且该记录不应少于100条。控制器应具有中文说明书。说明书的容应满足GB/T 9969的要求指示灯器控制器的可燃气体报警状态、监管报警状态、延时状态应采用红色指示灯器指示；故障、屏蔽状态应采用黄色指示灯器指示；电源工作状态应采用绿色指示灯器拍示。指示灯器功能应有中文标注在不大于500l*环境光条件下，在正前方22.5视角围状态指示灯器和电源指示灯器应在3m处清晰可见：其它指示灯器应在0.8m处清晰可见。采用闪亮方式的指示灯器每次点亮时间不应小于0.25s，其可燃气体报警指示灯器闪动顿率不应小于1Hz，故障指示灯器闪动顿率不应小于0.2 Hz。用一个指示灯器显示具体部位的故障、屏蔽和自检状态时，应能明确分辨字母符数字显示器在5l*500l*环境光线条件下，字母符数字显示器，显示字符应在其正前方22.50视角、0.8m处可读。音响器件在正常工作条件下，音响器件在其正前方1m处的声压级A计权应大于65dB，小于115 dB。在控制器额定工作电压85条件下音响器件应能正常工作。熔断器用于电源线路的熔断器或其他过流保护器件，其额定电流值不应大于控制器最大工作电流的2倍。当最大工作电流大于6A时，熔断器的额定电流值可采用最大工作电流的1.5倍在靠近熔断器或其他过流保护器件处应清楚地标注其参数值。接线端子每一接线端子上都应清晰、结实地标注其编号或符号，相应用途应在使用说明书中注明。充电器及备用电源电源正极连接导线应为红色，负极应为黑色或蓝色。充电电流不应大于电池生产厂规定的额定值。开关和按键开关和按键应在其上或靠近的位置消楚地标注出其功能。5.4整机功能可燃气体报警功能控制器应具有低限报警或低限、高限两段报警功能。控制器应能直接或间接地接收来自可燃气体探测器及其他报等触发器件的报警信号，发出可燃气体声、光报警信号，指示报警部位，记录报警时间，并予以保持，直至手动复位。当有可燃气体报警信号输入时控制器应在10s发出报警声、光信号。对来自可燃气体探测器的报警信号可设置报警延时，其最大延时时间不应超过1min，延时期间应有延时光指示，延时设置信息应能通过本机操作查询。控制器在可燃气体报警状态下应至少有两组控制输出接点。控制器应有专用可燃气体报警总指示灯器。控制器处于可燃气体报警状态时，总指示灯器应点亮。可燃气体报警声信号应能手动消除，当再次有可燃气体报警信号输入时，应能再次启动。控制器应满足下述要求：a应能显示当前可燃气体报警部位的总数。b应能区分最先报警部位。c后续报警部位应按报警时间顺序连续显示。当显示区域缺乏以显示全部报警部位时，应按顺序循环显示；同时应设手动查询按钮键。控制器应设手动复位按钮键，复位后，仍然存在的状态及相关信息均应保持或在20s重新建立。控制器报警计时装置的日计时误差不应超过30s，使用打印机记录报警时间时，应打印出月、日、时、分等信息，但不能仅使用打印机记录报警时间。控制器应具有报警历史事件记录功能，记录相关信息不少于999条，且在控制器断电后能保持信息14d。通过控制器可改变与其连接的可燃气体探测器报警设定值时，对可燃气体探测器设定的报警设定值应能手动可查。除复位操作外，对控制器的任何操作均不应影响控制器接收和发出可燃气体报警信号5.4,2可燃气体报警控制功能仅适于具有此项功能的控制器控制器在可燃气体报警状态下应有火灾声和或光警报器控制输出。控制器应设置手动自动状态转换按钮键，并应能指示手动自动控制状态信息。控制器应设置其它控制输出，用于控制用户信息传输装置和消防联动设备等设备，并满足下述要求：a每一控制输出应具有可编程功能，报警区域符合联动控制触发条件的一只可燃气体探测器或一只手动火灾报警按钮发出可燃气体报警信号时，控制器应发出启动输出信号；b每一控制输出应有对应的手动直接控制按钮键，控制器不应采用软件方式实现手动直接控制按钮键的控制功能。控制器在发出可燃气体报警信号后3s应启动相关的控制输出有延时要求时除外。控制器应能手动消除和启动火灾声和或光警报器的声警报信号，消声后，有新的可燃气体报警信号时，声警报信号应能重新启动。具有传输可燃气体报警信息功能的控制器，在可燃气体报警信息传输期间应有光指示并保持至复位，如有反应信号输入，应有接收显示。对于采用独立指示灯器作为传输可燃气体报警信息显示的控制器，如有反应信号输入，可用该指示灯器转为接收显示，并保持至复位控制器发出消防联动设备控制信号时，应发出相应的声光信号指示，该光信号指示不能被覆盖且应保持至手动恢复；在接收到消防联动控制设备反应信号10s应发出相应的声光信号，并保持至消防联动设备恢复。如需要设置控制输出延时，延时应按下述方式设置：a对可燃气体声和或光警报器及对消防联动设备控制输出的延时，应通过可燃气体探测器和/或手动火灾报等按钮和或特定部位的信号实现；b控制可燃气体报警信息传输的延时应通过可燃气体探测器和或特定部位的信号实现；c延时不应超过10min，设置延时时间变化步长不应超过1min;d在延时期间，应能手动插入或通过手动火灾报警按钮而直接启动输出功能：e任一输出延时均不应影响其它输出功能的正常工作，延时期间应有延时光指示。5.4,2.9当控制器要求接收来自可燃气体探测器和或手动火灾报警按钮的1个以上报警信号才能发出控制输出时，当收到第一个报警信号后，在收到要求的后续报警信号前，控制器应进入可燃气体报警状态；但可设有分别或全部制止对火灾声和或光警报器、火灾报警传输设备和消防联动设备输出操作的手段。制止对*一设备输出操作不应影响对其它设备的输出操作。故障报警功能控制器应设专用故障总指示灯器，无论控制器处于何种状态，只要有故障信号存在，该故障总指示灯器应点亮。有以下情形之一时，控制器应能在100s发出与可燃气体报警信号有明显区别的声、光故障信号：a) 控制器与可燃气体探测器及所连接的报警触发器件间连接线断路、短路和影响可燃气体报警功能的接地；b) 与控制器连接的可燃气体探测器的气敏元件脱落；c) 控制器与外接电源箱之间的连接线断路、短路；d) 控制器主电源欠压；e) 给控制器备用电源充电的充电器与备用电源之间连接线断路、短路；f) 控制器与其备用电源之间连接线断路。对于a、b、c类故障应指示出部位，d、e、f类故障应指示类型；声故障信号应能手动消除，光故障信号在故障存在期间应能保持：故障期间，如非故障回路有可燃气体报警信号输入，控制器应能发出可燃气体报警信号。故障信息在控制器有可燃气体报警信号时可以不显示，但应手动可查。对于具有多个外接电源箱的控制器，控制器应能区分并显示每个外接电源箱的部位，当任一外接电源箱发生故障时，控制器应能显示故障电源箱的部位同时显示出电源箱的故障类型。5.4,3.4控制器应能显示所有故障信息。在不能同时显示所有故障信息时，未显示的故障信总应手动可查当主电源断电，备用电源不能保证控制器正常工作时，控制器应发出故障声信号并能保持1h以上对于具有外接电源箱的控制器，当*一外接电源箱主电源断电，备用电源不能保证该电源箱正常工作时，该电源箱供电的探测器断电，该电源箱应发出故障声信号并能保持1h以上与其连接的控制器应能显示故障探侧器的部位，以及故障电源箱的部位和故障类型。控制器的故障信号在故障排除后，可以自动或手动复位。复位后，控制器应在100s重新显示尚存在的故障。5.4.3,7控制器的任一故障均不应影响非故障局部的正常工作。当控制器采用总线工作方式时，应设有总线短路隔离器。短路隔离器动作时，控制器应能指示出被隔离部件的部位号。当*一总线发生一处短路故障导致短路隔离器动作时，受短路隔离器影响的部件数量不应超过32个。可燃气体浓度显示功能控制器应具有可燃气体浓度显示功能，无论与其连接的探测器是否具有浓度显示，控制器的浓度显示值应与探测器的测量值保持同步。其全量程指示偏差应满足表1的要求。表1 可燃气体浓度显示功能要求配接可燃气体探测器类型误差绝对值围测量围在3%LEL100%LEL之间的探测器5%LEL量程测量围在3%LEL以下的探测器5%LEL量程与80*10-6体积分数之中的较大值一氧化碳探测器为±80*10-6体积分数测量围在100%LEL以上的探测器5%LEL量程5.4.4.2 多线制控制器应能显示每路可燃气体的浓度值；总线制控制器应至少能显示可燃气体浓度最高的探测器的浓度值与探测器地址，其他探测器探测的浓度值应能可查。5.4.4,3控制器的报警状态不应影响控制器的浓度显示功能。控制器的故障回路不应影响任何非故障回路的浓度显示功能。屏蔽功能仅适于具有此项功能的控制器控制器应有专用屏蔽总指示灯器，无论控制器处于何种状态，只要有屏蔽存在，该屏蔽总指示灯器应点亮。控制器应具有对每个部位、回路进展单独屏蔽、解除屏蔽操作功能。控制器应在屏蔽操作完成后2s启动屏蔽指示在有可燃气体报警信号时，屏蔽信息可以不显示。控制器应能显示所有屏蔽信息，在不能同时显示所有屏蔽信息时，则应显示最新屏蔽信息，其他屏蔽信息应手动可查。控制器在同一个回路所有部位均被屏蔽的情况下，才能显示该回路被屏蔽。屏蔽状态应不受控制器复位、开关机等操作的影响。监管功能仅适于具有此项功能的控制器控制器应设专用监管报警状态总指示灯器，无论控制器处于何种状态，只要有监管信号输入，该监管报警状态总指示灯器应点亮，并显示监管报警时间。当有监管信号输入时，控制器应在100s发出与可燃气体报警信号有明显区别的监管报警声、光信号；声信号应能手动消除，当有新的监管信号输入时应能再启动，光信号应保持至手动复位。如监管信号仍存在，复位后监管报警状态应保持或在20s重新建立。控制器应能显示所有监管信息，在不能同时显示所有监管信息时，未显示的监管信息应手动可查。在控制器的监管报警状态下如有可燃气体报警信号输入，控制器应能发出可燃气体报警声、光指示信号。自检功能控制器应能检查本机的可燃气体报警功能以下称自检，控制器在执行自检功能期间，受其控制的外接设备和输出接点均不应动作。控制器自检时间超过1min或其不能自动停顿自检功能时，控制器的自检功能应不影响非自检部位和控制器本身的可燃气体报警功能。控制器应具有手动检查其面板所有指示灯器、显示器和音响器件的功能。信息显示与查询功能控制器信息显示按可燃气体报警、监管报警、故障状态、屏蔽状态及其它状态顺序由高至低排列信息显示等级，高等级的状态信息应优先显示，低等级状态信息显示不应影响高等级状态信息显示，显示的信息应与对应的状态一致且易于辨识。当控制器处于*一高等级状态显示时。应能通过手动操作查询其它低等级状态信息，各状态信息不应交替显示。系统兼容功能仅适用干集中、区域和集中区域兼容型控制器区域控制器应能向集中控制器发送可燃气体报警、故障报警、自检、屏蔽、延时等各种完整信息，并应能接收、处理集中控制器发出的复位、消音等相关指令。集中控制器应能接收和显示来自各区域控制器的可燃气体报警、故障报警、自检、屏蔽、延时等各种完整信息，进入相应状态，并应能向区域控制器发出复位、消音等控制指令。集中控制器在与其连接的区域控制器间连接线发生断路、短路和影响功能的接地时应能进入故障状态并显示区域控制器的部位。集中区域兼容型控制器应满足要求。与消防控制室图形显示装置通信功能控制器应具有同消防控制室图形显示装置通信的接口，能够向消防控制室图形显示装置发送信息。控制器输出的数据包应包含控制器所连接的可燃气体报警触发器件的名称、位置、工作状态正常工作状态、报警状态、故障状态以及屏蔽状态等信息。当有可燃气体报警信号、故障信号、屏蔽信号输入时，控制器在3s应向消防控制室图形显示装置发送输入信号的时间、位置、名称、信号类别和部位等信息并具有传输状态指示。控制器输出通信协议应满足附录A的要求电源功能控制器的电源局部应具有主电源和备用电源转换装置。当主电源断电时，能自动转换到备用电源；主电源恢复时，能自动转换到主电源；应有主、备电源工作状态指示，主、备电源均应有过流保护措施。主、备电源的转换不应使控制器产生误动作。控制器按设计容量连接真实负载总线制控制器至少一个回路按设计容量连接真实负载，其它回路连接等效负载。主电源容量应能保证控制器在下述条件下连续正常工作4h；a控制器容量不超过10个报等部位时，所有报警部位均处于报警状态：b控制器容量超过10个报答部位时，百分之二十的报警部位不少于10个报警部位，但不超过32个报警部位处于报警状态控制器按设计容量连接真实负载总线制控制器至少一个回路按设计容量连接真实负载，其它回路连接等效负载备用电源在放电至终止电压条件下，充电24h，其容量应可提供控制器在监视状态下工作1h后，在下述条件下工作3Omin；a控制器容量不超过10个报警部位时，所有报警部位均处于报警状态；b控制器容量超过10个报警部位时，十五分之一的报警部位不少于10个报警部位，但不超过32个报警部位处于报警状态。4.12操作级别控制器的操作级别应符合表2要求。表2控制器操作级别划分表序号操作工程1查询信息OMM2去除控制器的声信号OMM3消除和手动启动声和或光警报器的声信号PMM4复位PMM5进入自检状态PMM6调整计时装置PMM7接通、断开或调整控制器主、备电源PMM8手自动转换PMM9屏蔽和解除屏蔽POM10输入或更改数据PPM11分区编程PPM12延时功能设置PPM13修改或改变软、硬件PPPM14数据导出和回放PPPM注1：P续止；O可选择；M本级人员可操作。注2：进入、级操作功能状态应采用钥匙、报作，用于进入级操作功能状态的钥匙或操作可用于进入级操作功能状态，但用于进入级操作功能状态的钥匙或操作不能用于进入级操作功能状态。注3：级操作功能不能通过控制器本身进展。5.5电压波动试验将试样与真实负载相连接总线制控制器具有多个回路情况下，至少保证单回路满载，其余回路等效负载并将电压调整至制造商规定的额定电压，使试样处于正常监视状态将试样与其负载使用长度为1000m、截面积为1mm2的多股铜导线重新连接，此时控制器应保持正常监视状态；同时调节试验装置，使控制器的供电电压分别调至额定电压的110和85%，控制器应保持正常监视状态。试样在电压波动围应能正常承受报警和故障信号。5.6绝缘电阻控制器的外部带电端子和电源插头的工作电压大于50V时，外部带电端子和电源插头与外壳间的绝缘电阻在正常大气条件下应不小于100M。5,7泄漏电流控制器在1.06倍额定电压工作时，泄漏电流应不超过0.5mA。5.8电气强度控制器的外部带电端子和电源插头的工作电压大于50v时，外部带电端子和电源插头应能耐受频率为50Hz、有效值电压为1250V的交流电压，历时60s的电气强度试验。试验期间，控制器不应发生放电或击穿现象击穿电流不大于20mA。试验后，控制器功能应正常。5.9电磁兼容性能控制器应能耐受表3所规定的电磁干扰条件下的各项试验，试验期间及试验后应满足下述要求：a试验期间，控制器应保持正常监视状态；b试验后，控制器性能应满足的要求。表3 电磁兼容性试验条件试验名称试验参数试验条件工作状态射频电磁场辐射抗扰度试验场强V/m10正常监视状态频率围MHz801000扫描速率十倍频程每秒1.5*10-3调制幅度80%1kHz,正弦射频场感应的传导骚扰抗扰度试验频率围MHz0.1580正常监视状态电压dBuV140调制幅度80%1kHz,正弦静电放电抗扰度试验放电电压kV空气放电外壳为绝缘体试样8正常监视状态接触放电外壳为导体试样和耦合板6放电极性正、负放电间隔S1每点放电次数10电快速瞬变脉冲群抗扰度试验瞬变脉冲电压kVAC电源线：2*1±0.1正常监视状态其它连接线：1*1±0.1重复频率kHz5*1±0.1极性正、负时间每次1min浪涌冲击抗扰度试验浪涌冲击电压kVAC电源线线线：1*1±0.1正常监视状态AC电源线线线：2*1±0.1其它连接线线线：1*1±0.1极性正、负试验次数5电压暂降、短时中断和电压变化的抗扰度试验试验时间额定电压周期2570%供电电压10V正常监视状态试验次数10电源瞬变试验电源瞬变方式通电9s断电1s正常监视状态试验次数500施加方式每分钟6次5.10气候环境耐受性控制器应能耐受表4所规定的气候环境条件下的各项试验，试验期间及试验后应满足下述要求：a试验期间，控制器不应发出可燃报警信号、监管报警信号、故障信号或反应指示信号；b试验后，控制器不应发生破坏涂覆和腐蚀现象，性能应满足的要求。表4 气候环境试验条件试验名称试验参数试验条件工作状态低温运行试验温度0±3室型-25±3室外型正常监视状态持续时间h16高温运行试验温度不试验室型70±2室外型正常监视状态持续时间h16恒定湿热运行试验温度40±2正常监视状态相对湿度%9095持续时间d 4恒定湿热耐久试验温度40±2不通电状态相对湿度%9095持续时间d 21雨淋试验样品与出水喷孔最小距离mm200固定式300500手持式正常监视状态水流量L/min1.75±5%固定式10±0.05手持式试验时间min10固定式5手持式5.11机械环境耐受性控制器应能耐受表4所规定的机械环境条件下的各项试验试验期间及试较后应满足下述要求：a) 试验期间，控制器不应发出可燃气体报警信号、监管报警信号、故障信号或反应指示信号；b)试验后，控制器不应发生破坏涂覆和腐蚀现象，性能应满足的要求。表5机械环境条件试验名称试验参数试验条件工作状态振动正弦耐久试验频率围Hz10150不通电状态加速度m/s24.905扫频速率OTC/min1轴线数3每个轴线扫频次数20碰撞试验碰撞能量J0.5±0.04正常监视状态碰撞次数36试验6.1总则试验程序见表6。试样为控制器2台，试样应在试验前予以编号试样应连接其配套的可燃气体探测器进展试验，并按GB15322要求进展标定、调零。如在有关条文中没有说明，则各项试验均在下述大气条件下进展：温度：1535：相对湿度：25%75%:大气压力：86kPa106kPa。如在有关条文中没有说明时，各项试验数据的容差均为±5%，环境条件参数偏差应符合GB16838要求。试验中提出的正常监视状态是指试样按6.1,3条要求配接好可燃气体探测器并通电预热20min或制造商提出的预热时间后，无报警、监管、故障报警、屏蔽、自检等发生时所处的状态。试样在试验前应进展外观与主要部器件检查，检查结果应满足5.2和5.3的要求。表6 试验程序序号章条试验工程控制器编号1215.2、5.3外观的主要部器件检查26.2可燃气体报警功能试验36.3可燃气体报警控制功能试验选择性46.4故障报警功能试验56.5可燃气体浓度显示功能试验66.6屏蔽功能试验选择性76.7监管功能试验选择性86.8自检功能试验96.9信息显示与查询功能试验106.10系统兼容功能试验选择性116.11于消防控制室图形显示装置通信功能试验126.12电源功能试验136.13电压波动试验146.14绝缘电阻试验156.15泄漏电流试验166.16电气强度试验176.17射频电磁场辐射抗扰度试验186.18射频场感应的传导骚扰抗扰度试验196.19静电放电抗扰度试验206.20电快速瞬变脉冲群抗扰度试验216.21浪涌冲击抗扰度试验226.22电压暂降、短时中断和电压变化的抗扰度试验236.23电源瞬变试验246.24低温运行试验256.25高温运行试验266.26恒定湿热运行试验276.27恒定湿热耐久试验286.28振动正弦耐久试验296.29碰撞试验306.30雨淋试验6.2 可燃气体报警功能试验检查试样高限、低限报警功能及控制输出点数及手动直接控制按钮键的设置情况。将试样处于正常监视状态，使可燃气体探测器发出可燃气体报警信号，测量试样报警响应时间，观察并记录试样发出可燃气体报警声、光信号包括可燃气体报警总指示、部位指示等情况、控制输出接点动作及计时、打印情况。检查试样消音功能、可燃气体报警声信号再启动功能和可燃气体报警信息显示功能。观察并记录首警显示情况。观察并记录后续报警部位显示情况。对采用字母符数字显示的试样，操作手动查询按钮，观察并记录每个可燃气体报警信号的显示情况和可燃气体报警总数显示情况及可燃气体报警事件记录情况。手动复位试样，20s后观察并记录试样的指示情况。撤除所有可燃气体探测器的可燃气体报警信号，手动复位试样，205后观察并记录试样的指示情况。对可设置可燃气体探测器延时功能的试样，检查其可燃气体报警延时时间和延时光指示情况。对具有可改变与其连接的可燃气体探测器报警设定值的试样，检查可燃气体探测器报警设定值的查询情况。6.3可燃气体报警控制功能试验观察并记录试样控制输出点数及手动直接控制按钮键的设置情况操作模拟控制器主程序不能正常运行的装置，使程序不能正常运行，手动启动相应设备，观察并记录试样的状态·将试样接上火灾声和或光警报器和火灾报警传输设备如具备，可用模拟装置，在任一回路接入至少一只可燃气体探测器和一只手动火灾报警按钮，其它回路可分别接上等效负载，接通电源，使试样处于正常监视状态，并确认控制逻辑使相应的可燃气体探测器发出报警信号，记录火灾声和或光警报器输出启动时间；对连接火灾报警传输设备的试样，观察火灾声和或光警报器在报警信息传输期间的指示情况：对于采用独立指示灯器显示传输报警反应信息的试样，观察有反应时指示灯器的变化情况。手动消除火灾声和或光警报器声警报信号，再手动启动声警报信号，消音后，再使相应的可然气体探测器发出报警信号，记录声警报信号的情况。对具有输出延时和或报警信号传输控制延时的试样，通过对可燃气体探测器和或手动火灾报警按钮和或特定部位的信号编程设置火灾声、光报警器及消防联动设备输出的延时：通过对可燃气体探测器和或特定部位的信号的编程；设置报警信号传输的输出控制延时并按下述进展试验：a分别使相应的可燃气体探测器和或手动火灾报警按钮和或特定部位的信号启动，记录试样发出报警信号到火灾声和或光警报器、消防联动设备和报警信号传输的输出控制启动的时间间隔及延时指示情况；b观察并记录试样的控制输出最大延时及延时设置步长情况；c处于延时阶段时，通过手动火灾报警按钮启动输出控制，观察并记录输出控制的指示情况；检查其它未设置延时功能的输出，观察并记录相应的输出情况。6.4故障报警功能试验将试样处于正常监视状态，分别按和条要求，对试样各项故障报警功能进展测试，观察并记录试样故障声、光信号、故障总指示灯器、故障时间及部位和类型区分情况。6.4,2检查试样消音功能、故障声信号再启动功能和故障信号显示功能。手动复位试样，观察并记录试样发出尚未排除故障信号的指示情况；排除所有输入的故障信号，手动复位试样后故障自动恢复时不复位，观察并记录试样的指示情况。6.4,4当备用电源单独工作至缺乏以保证试样正常工作时，观察并记录试样故障声信号及其保持时间。使任一部件或部位处于故障状态，检查并记录试样非故障局部工作状态。对采用总线工作方式的试样，使总线任一处短路，观察并记录隔离器动作及隔离部件的指示情况。6.5可燃气体浓度显示功能试验使试样处于正常监视状态，检查试样是否具有浓度显示功能。并分别将到达试样显示围的10%、25%、50、75%、90%浓度的试验气体输送到可燃气体探测器的传感元件上至少1min，记录试样在每一种情况下的显示值。对于多线制试样，将每个回路的可燃气体探测器通入适量浓度的可燃气体，记录试样的显示情况。对于总线制试样，将8只可燃气体探测器容量少于8只按实际数量分别通入适量的浓度值不同的可燃气体查询并记录试样的显示情况。将试样分别处于报警状态、故障状态，将任何非报警、故障回路可燃气体探测器通入适量浓度的可燃气体，记录试样的显示情况。6.6屏蔽功能仅适于具有此项功能的试样将试样处于正常监视状态，手动操作试样的屏蔽功能，对可燃气体探测器分别进展单独屏蔽和回路屏蔽，观察并记录试样屏蔽指示灯器启动情况、屏蔽完成并启动屏蔽指示的时间及屏蔽信息显示和手动查询情况。操作处于屏蔽状态试样的手动复位机构，观察并记录试样显示情况。手动操作试样屏蔽解除功能，分别解除所有屏蔽操作，观察并记录试样显示情况。6.7监管功能仅适于具有此项功能的试样将试样接入制造商声明具有此项功能的设备，接通电源，使试样处于正常监视状态。使任一设备发出监管信号，观察并记录试样监管报警声、光信号、监管总指示灯器及监管信号发出时间。手动消除监管报警声信号，再使另一设备发出监管信号，观察并记录试样监管报警声、光信号情况及信息显示和手动查询功能情况。对处于监管状态的试样，操作手动复位机构，观察并记录试样监管报警声、光信号情况及信息的显示和手动查询功能情况。排除所有设备的监管信号，操作手动复位机构，观察并记录试样显示情况。6.8自检功能6,8.1将试样处于正常监视状态，手动操作试样自检机构，观察并记录试样可燃气体报警声、光信号及输出接点动作情况；对于自检时间超过1min或不能自动停顿自检功能的试样，在自检期间使任一非自检回路处于可燃气体报警状态，观察并记录试样可燃气体报警显示情况。6.8,2手动操作试样指示灯、显示器自检功能，观察并记录所有指示灯器和显示器的指示情况。6.9信息显示与查询功能试验使试样分别处于可燃气体报警状态、故障状态、自检状态及试样可能具有的监管报警状态、屏蔽状态，观察并记录试样信息的显示及查询情况。6.10系统兼容功能试验仅适用于集中、区域和集中区域兼容型试样将区域型试样及其负载与集中型试样相连并处于正常监视状态集中区域兼容型试样将其中一台设为区域，另一台设为集中使区域型试样发出报警信号、故障报警信号以及试样可能具有的可燃气体报警控制、监管报警信号，观察并记录区域型试样和集中型试样的状态。使区域型试样处于自检状态以及试样可能具有的屏蔽、延时状态，观察并记录区域型试样和集中型试样的状态。使集中型试样发出复位、消音等相关指令，观察集中型试样和区域型试样的状态。复位试样，使其处于正常监视状态分别使集中型试样与区域型试样间的连接线发生断路、短路、接地；检验并记录集中型试样的显示情况。6.11与消防控制室图形显示装置通信功能试验将试样与可燃气体探测器相连，接通电源，使试样处于正常监视状态。将试样通过通信接口连接消防控制室图形显示装置。操作试样发送状态信息，观察并记录消防控制室图形显示装置的显示信息。使可燃气休探测器发出报警信号观察并记录消防控制室图形显示装置的显示信息。手动操作试样的屏蔽功能，观察并记录消防控制室图形显示装置的显示信息。使试样处于故障状态，观察并记录消防控制室图形显示装置的显示信息。使试样发出监管信号，观察并记录消防控制室图形显示装置的显示信息。6.12电源功能试验主备电源转换试验在试样处于正常监视状态下，切断试样的主电源，使试样由备用电源供电，再恢复主电源，检查并记录试样主、备电源的转换、状态的指示情况及其主电源过流保护情况主电源试验将试样一个回路按设计容量连接真实负载，其它回路连接等效负载按中a、b的要求。使试样处于可燃气体报警状态4h，观察并记录试样工作情况，然后使试样恢复到正常监视状态，试样应能正常工作。备用电源试验将试样一个回路按设计容量连接真实负载，其它回路连接等效负载。将试样的备用电源放电至终止电压，再对其进展24h充电。关闭试样主电源1h后观察并记录试样的状态。按中a、b的要求，使试样处于可燃气体报警状态30min，观察并记录试样工作情况，然后使试样恢复到正常监视状态，试样应能正常工作。6.13电压波动试验试验步骤a按照制造商规定的线材将控制器与可燃气体探测器进展连接总线制控制器具有多个回路情况下，至少保证单回路满载，其余回路等效负载，并将电压调整至制造商规定的额定电压，使试样处于正常监视状态。通过调压装置将供电电压分别调至额定电压的110%和85%，试验期间，试样应保持正常监视状态。b将控制器的供电电压分别稳定在额定电压的110%和85时，给试样输入报警和故障信号，观察并记录试样的显示情况。试验设备应采用满足下述技术要求的电压波动试验装置：试验电压：AC187V242V;最小分度：0.1V；6.14绝缘电阻试验试验步骤通过绝缘电阻试验装置，分别对试样的下述部位施加500V±50v直流电压，持续605±5s后，测量其绝缘电阻值：a有绝缘要求的外部带电端子与机壳之间；b电源插头或电源接线端子与机壳之间主电源开关置于接通位置，但电源插头不接入电网。试验设备应采用满足下述技术要求的绝缘电阻试验装置：试验电压：500V±50V:测量围：0从0500M;最小分
