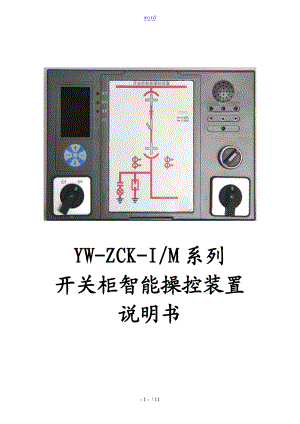

    YW-ZCK系列开关柜智能操控装置说明书.doc

    wordYW-ZCK-I/M系列开关柜智能操控装置说明书目 录一、产品概述1二、智能操控装置命名规如此1三、技术指标1四、模拟显示局部2五、外形尺寸、开孔尺寸与后端子4六、显示与设置说明6七、产品选型表9八、运输与贮存9九、保修期限与订货说明9敬请用户在使用本产品之前详细阅读本说明书中的全部内容,以确保本装置不会由于人为的误操作给您或您的单位带来不必要的损失。如果您认为说明书中所述内容有任何不清楚或不妥之处,请您与我公司技术服务部取得联系,我们将竭诚为您服务。如由于用户违规操作或以非正常方式使用本产品所造成的损失,本公司将不承当责任。在此,感谢您选用我公司的产品。- 9 - / 11一、产品概述YW-ZCK-I/M开关柜操控装置功能强大,使用于335kV户内开关柜,中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示与控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示与柜内照明、语音防误提示等功能,可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口和MODBUS通讯协议,能够使开关柜进一步智能化、网络化、数字化,方便广阔用户使用与操作。二、智能操控装置命名规如此YW-ZCK-I/M / 无线测温传感器数量选配 型号代码 产品代码 企业名称代码(钰维)三、技术指标Ø 工作温度:2065Ø 工作湿度:95RHØ 介质强度:AC2000VØ 绝缘性能:100MØ 抗电磁干扰性能:符合IEC25522的标准规定Ø 工作电压:AC85265V/DC100300VØ 动态闪烁频率:1次/秒Ø 湿度测量X围:2099RHØ 温度测量X围:2080Ø 湿度测量精度:±3.0RHØ 触头/电缆头接头测温X围:-20150Ø 温度测量精度:±1Ø 响应时间:2秒Ø 人体接近感应时间:3秒Ø 人体接近语音提示时间:029秒Ø 开关量输入端子和LED数码显示关联关系:动态配置Ø 通讯方式:RS485接口、MODBUS通讯协议Ø 通讯波特率:1200bps、2400bps、4800bps、9600bps可选Ø 数据格式:8个数据位、1个终止位、无奇偶校验Ø 无线数据传输距离:30米四、模拟显示局部Ø 01断路器合指示Ø 02断路器分指示Ø 03(1)、03(2)工作位置指示Ø 04(1)、04(2)试验位置指示Ø 05接地开关合指示Ø 06接地开关分指示 Ø 07储能指示Ø 08液晶显示界面Ø 09加热指示Ø 10降温之势Ø 11操作键盘Ø 12储能旋钮Ø 13远方/就地转换开关Ø 14分/合闸转换开关Ø 15报警指示Ø 16带电显示与闭锁Ø 断路器合闸并且分闸回路完好时,红色01模拟条发光;Ø 断路器分闸并且合闸回路完好时,绿色02模拟条发光;Ø 无源触点输入。Ø 工作位置触点闭合时,红色03(1)、03(2)垂直模拟条发光,显示断路器位于工作位置。Ø 试验位置触点闭合时,绿色04(1)、04(2)水平模拟条发光,显示断路器位于试验位置。Ø 手车位于试验位置与工作位置之间时,发光条03(1)、03(2)、和04(1)、04(2)同时闪烁。Ø 手车移出开关柜时,红色03(1)、03(2)和绿色04(1)、04(2)发光条均不发光,表示手车已断电。Ø 无源接点输入闭合,红色05垂直模拟条发光,显示接地开关合闸。Ø 无源接点输入断开,绿色06水平模拟条发光,显示接地开关分闸。Ø 无源触点闭合,白色07指示发红光,显示断路器已储能。Ø 无源触点断开,白色07指示发绿光,显示断路器未储能。Ø LED启辉电压KV:额定相电压×0.150.65Ø 闭锁启控电压KV:额定相电压×Ø 当三一样时不带电时,闭锁解除灯亮,启动电磁锁动作。Ø 可带2路温湿度传感器Ø 可显示现场的温湿度数值,并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。Ø 当环境湿度大于所设定湿度上限值或其温度小于所设定温度的下限值时,启动加热,湿度小于所设定湿度的下限值或温度大于所设定温度的上限值时,停止加热。Ø 当环境温度50时,无条件停止加热,防止过热损伤。当有人站在柜前停留时,语音报警本柜主回路已带电同时自动启动柜内照明。Ø 当断路器合闸状态,误将小车从试验位置推至工作位置时,语音提示“请分断路器。Ø 接地开关合闸状态,误将小车从试验位置推至工作位置时,语音提示“请分接地开关。Ø 断路器合闸状态、接地开关合闸状态,误将小车从试验位置推至工作位置时,语音提示“请分断路器、请分接地开关。Ø 当柜体主回路送电时,柜前有人停留时,语音提示“本柜主回路已带电。9.操作开关装置面板上设有分闸/合闸转换开关或按钮、远方/就地转换开关、储能开关,方便用户操作。用户可根据自己的需要,在装置上安装其它类型的开关。RS485接口,通信波特率最高达9600bps,可用于读取装置内部数据和设置定值。Ø 当A路温湿度传感器没有接触好,温度显示、湿度显示;Ø 当B路温湿度传感器没有接触好,温度显示、湿度显示;Ø 按“照明键可改变照明方式为自动照明还是手动照明,液晶屏上可显示照明方式。Ø 手动照明:照明输出长期为无源常闭点。Ø 自动照明:当有人站在柜前停留2秒后,照明输出长期为无源常闭点,当人离开柜前10秒后,照明输出为无源常开点。五、外形尺寸、开屏尺寸与后端子1外形尺寸安装方法与简单测试方法Ø 本产品为嵌入式结构,只要在开关柜上开好孔,再将其固定在面板上即可。Ø 按端子图接好线并检查无误后通上电源。Ø 将开关量输入端短接,检查其功能是否正常。Ø 温湿度控制功能,用嘴对传感器吹气,至加热指示灯亮,加热输出端就为短路状态,此时可以用万用表检测。Ø 带电显示器输入端分别接上高压带电传感器;高压带电时,对应带电指示灯亮;不带电时,闭锁解除指示灯亮。2开屏尺寸220×165×75mm3端子定义六、显示与设置说明数据显示屏将显示测量到的数据。a、b两路自动循环显示时,开关柜智能操控装置出厂默认为5秒翻动一屏1温湿度显示:温湿度显示:A路温度21,湿度68%;B路温度20,湿度69%A路显示界面Ø 第一行显示的数据为,A路传感器所监测的环境温度为“21。Ø 第二行显示的数据为,A路传感器所监测的环境湿度为“68%RH。Ø 第三行显示的数据为,开关上触头A相头的运行温度为“22。Ø 温湿度显示“-表示温湿度监测不到或温湿度故障。Ø “自动照明字样表示照明方式;按一下“照明键为“手动照明再按一下为“自动照明;当为“手动照明时照明输出接点一直处于常闭点。Ø “停止加热字样表示加热控制方式为停止加热。B路显示界面Ø 第一行显示的数据为,B路传感器所监测的环境温度为“20。Ø 第二行显示的数据为,B路传感器所监测的环境湿度为“69%RH。Ø 第三行显示的数据为,开关下触头B相头的运行温度为“26。Ø 温湿度显示“-表示温湿度监测不到或温湿度故障。Ø “自动照明字样表示照明方式;按一下“照明键为“手动照明再按一下为“自动照明;当为“手动照明时照明输出接点一直处于常闭点。Ø “停止加热字样表示加热控制方式为停止加热。按设置键进入设置菜单,其中有一位数据在闪烁表示该位数据被选中,按设置键来改变闪烁位,按键改变闪烁数据位,按键改变被选中数据值密码为01,当密码正确按设置键进入第一屏,密码错误无法进入设置屏。1第一屏:设置温度上、下限数据屏如如下图2:Ø 设置温度的上限为15,下限为05;Ø “15表示停止加热的温度上限,最大值40,最小值大于温度下限5;Ø “5 表示启动加热的温度下限;最小值-40,最大值小于温度上限5。通过按设置键选中数字位,按、键改变所要设定数字,按设置键存储数据,按键进入下一屏。2第二屏:设置湿度上、下限数据屏如如下图3:Ø 设置湿度度的上限为90%RH,下限为70%RH;Ø “90表示启动加热的湿度上限,最大值为95% RH,最小值大于湿度下限5%RH;Ø “70表示停止加热的湿度下限,最大值小于湿度下限5%RH;通过按设置键选中数字位,按、键改变所要设定数字,按设置键存储数据,按键进入下一屏、按键进入上一屏。3第三屏:设置排风上、下限数据屏。通讯地址与波特率如如下图4:Ø 设置排风的上限为40,下限为35;Ø “40表示启动排风的温度上限,最大值125,最小值大于排风下限5;Ø “35表示停止排风的温度下限,最大值小于排风下限5;通过按设置键选中数字位,按、键改变所要设定数字,按设置键存储数据,按键进入下一屏、按键进入上一屏。4第四屏:设置通讯地址屏。如如下图: 地址Ø 00为通讯地址Ø 通讯地址X围:01-254通过按设置键选中数字位,按、键改变所要设定数字,按设置键存储数据,按键进入下一屏、按键进入上一屏。5第五屏:设置波特率。如如下图1:Ø 1200表示波特率为1200bps2400表示2400bps、4800表示4800bps、9600表示9600bps通过按设置键选中数字位,按、键改变所要设定数字,按设置键存储数据,按键进入下一屏、按键进入上一屏。6第六屏 手动、自动加热与手动停止加热转换屏。Ø 底下一行“自动加热指的是当前装置加热控制方式为“自动加热。Ø 按、键可在“自动加热 、“手动加热 、“停止加热三种控制方式来回选择。通过按设置键选中有效切换,按、键改变所要选择的加热方式,按设置键然后按键进入上一屏,按、键选择任一屏进展参数设置。任意设置屏画面按照明键均退出设置面进入显示界面,在显示界面按照明,手动启动柜内照明。速率 图1 图2 图3 图4七、产品选型表型号功能YW-ZCK-I/MYW-ZCK-I/M /一次动态模拟图高压带电显示与闭锁温湿度控制LCD温湿度显示开关刀闸触头无线测温温湿度传感器二路分合闸、储能、远方/就地等操作开关智能防误语音提示人体感应探头RS485通讯接口预合闪光提示验电与核相八、运输与贮存Ø 开关柜智能操控装置运输和拆封不应受到剧烈冲击,应根据GB/T15464仪器仪表包装通用技术条件的规定运输和储存。Ø 保存开关柜智能操控装置应在原包装内,保存的地方环境温度为040,相对湿度不超过85,空气中无腐蚀性气体。Ø 开关柜智能操控装置在仓库里保存,应放在台架上,叠放高度不超过5箱,拆箱后,单只包装的开关柜智能操控装置叠放高度不超过3只。九、保修期限与订货说明开关柜智能操控装置字出厂之日起十二个月内,在用户遵守说明书规定的要求进展操作和使用是出去人为的破坏和操作失误以外造成的破坏发现开关柜智能操控装置有功能、外观缺陷和不符合各项技术指标时,我公司给予免费维修或更换。订货时,请详细写明所需型号与功能要求等相关内容,以便能为您提供更准确的产品。
