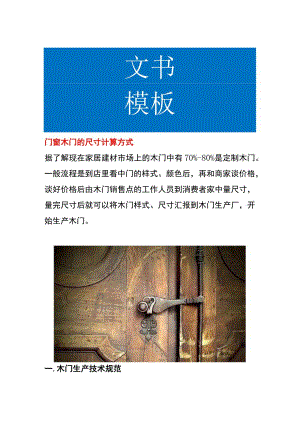

文书模板门窗木门的尺寸计算方式据了解现在家居建材市场上的木门中有70%-80%是定制木门。一般流程是到店里看中门的样式、颜色后，再和商家谈价格，谈好价格后由木门销售点的工作人员到消费者家中量尺寸，量完尺寸后就可以将木门样式、尺寸汇报到木门生产厂，开始生产木门。一.木门生产技术规范1 .同一立面虽然洞口高度不一，但木门安装完成面高度应统一、整齐美观。2 .隐形门开了锁孔、左右图案不对称、百页是有方向的，方向错了就全错了，最懒的办法是现场开锁孔。3 .门扇表面有凸出压线，不适合做推拉门，因为两扇门间隙大，漏光。4 .玻璃厚度变了，压线尺寸也得变。5 .轮椅通过最小空间：门扇开启的净宽不得小于0.80mo6 .装隐藏式闭门器的门厚最小是50mm,顶部挡门条厚度18mm以上。7 .大家会记住装门锁部位要实木填实，闭门器、地弹簧、猫眼、防盗链等部位也应填实。8 .装锁边挺最小宽度90mm。9 .折叠门、地弹门、单轨推拉门要记得门边倒圆角。10 .如果工艺水平不够，不同部件对接处用工艺缝处理。二、木门尺寸的核算方式及计算公式大家都知道，门安装前的门洞测量工作是非常重要的，它会直接影响到门安装的质量与美观。那么，如何准确测量门安装所需的尺寸呢？测防意期高度宽度J门洞的测量可以分为三个方面n门洞高度的测量，用皮尺按图示从贴磁砖的表面或预贴磁砖水平线位置量至门洞的最高处，量测三次算出平均值作为门洞的高。门洞宽度的测量，用皮尺按图示水平量测门洞的宽度，量测三次的最小值作为门洞的宽。门洞墙体厚度的测量，用皮尺按图示水平量测门洞墙体的厚度，量测三次的最大值作为门洞墙体的厚度。木门尺寸的核算方式及公式正常门1 .门扇高=洞口高-50/外形高-40;门扇宽二洞口宽-80/外形宽-65;洞口与外形之差即安装缝隙，也就是发泡胶尺寸，高有1公分，套板按4公分算（我们现在正常的套板厚3.6公分），所以高减5公分，宽减4*2=8公分。即门洞变外形高减1公分宽减1.5公分（外形减40即冒头的厚度，外形减65即竖板的厚度。）竖板高二（外形高-28/门扇高+12）*墙厚=2;（门扇加12公分即上缝隙4公分，下缝隙8公分）顶盖宽二（外形宽-78/门扇宽-13）墙厚二1（即凸台尺寸）2 .新工艺套板（实木新工艺和模压新工艺都一样）2公分的实芯多层板门套套板高二（洞口高-20）*墙厚=2;顶盖不变*墙厚=1；窗套套板高二（洞口高-20）*墙厚=2;顶盖不变*墙厚=1块。若为四方窗套四方窗套套板高二（洞口高-40）大墙厚=2,上下顶盖不变*墙厚=2如果有特殊情况，则依照客户要求的套板厚度计算。3 .木地板（也就是吊脚）门扇高二未铺木地板时门扇高-木地板，宽度不变。套板高宽不受木地板影响。4 .直墙（门边没有墙垛）门扇宽二正常门扇宽-35（一面）/70（双面）；门扇高度不变，顶盖随着门扇宽度的变化而变化，套板高度不变。线条的宽度不样，减的数据不一样，（7公分宽的一面减45,两面减90,线条越宽，数字减得越大）。上方直墙：按正常下单后高度再减35公分。异形门1 .门带亮窗竖板二洞口高-40/外形高-30；上冒头二门扇宽-13（凸台尺寸）。下冒头二上冒头+20,双面喷漆;玻璃压条二线条长度。门扇高二客户要求高度，门扇宽和正常门一样（门扇宽二洞口宽-80/外形宽-65）。2 .对开门（1）不挫口门扇宽=（洞口宽-90/外形宽-75）÷2,门扇高和正常门一样。冒头二（洞口宽-90/外形宽-75）大墙厚=1竖板高度和正常门一样。（2）挫口1公分门扇宽=（洞口宽-90/外形宽-75）+20÷2,门扇高和正常门一样。冒头二（洞口宽-90/外形宽-75）大墙厚=1,竖板高度和正常门一样。注：和客户沟通对开门的采口方向人在外，右外开；人在外，右内开；人在外，左外开；人在外，左内开。3 .子母门小门门扇宽=（洞口宽-90/外形宽-75）÷20）*0.3大门门扇宽=（洞口宽-90/外形宽-75）÷20）*0.7,门扇高和正常门一样。冒头二（洞口宽-90/外形宽-75）大墙厚=1,竖板高度和正常门一样。4 .对开门（子母门）带亮窗上冒头二洞口宽-90/外形宽-75,下冒头二上冒头+20竖板二洞口高-40/外形高-30,小竖板二竖板-门扇高-40下冒头和小竖板要双面喷漆，玻璃压条二下冒头长*4+小竖板*85 .推拉门（带护板）（单滑门）门扇高二洞口高-100/外形高-75,竖板高二门扇高（双滑门）：门扇宽二【（洞口宽-90/外形宽-75）÷100÷2（三滑门）:门扇宽=【（洞口宽-90/外形宽-75）÷200÷3（四滑门）：门扇宽二【（洞口宽-90/外形宽-75）÷200÷4依次类推冒头二洞宽，槽深60mm宽100mm,总厚度为100mm6 .(1)推拉门(滑门)带亮窗：竖板二洞口高-45/外形高-40,小竖板二竖板-门扇高-60;上冒头二洞口宽(外形宽)，下冒头二洞口宽-95/外形宽-75;1米以上宽的亮窗中间加根框(2)暗推拉门门扇高二门洞高-100；门扇宽二门洞宽-35;竖板二门洞高-40*墙厚=1块，共3块竖板。7.折叠门：滑轨式折叠和平开式折叠滑轨式折叠（针对槽深40mm）门扇高二洞口高-75（冒头厚）-15（缝隙）;门扇宽二（洞口宽-9。）÷2,竖板高二洞口高-65;冒头二洞口宽,槽深40mm宽50mm,总厚度为65mm,如果槽深40mm,则自行根据公式计算。平开式折叠门扇高二洞口高-50/外形高-40;门扇宽=洞口宽-80/外形宽-65-4*扇数竖板高二（外形高-28/门扇高+12）*墙厚=2（门扇加12公分即上缝隙4公分，下缝隙8公分）顶盖宽二（外形宽-78/门扇宽-13）/墙厚二1（即凸台尺寸）8.外挂推拉门单扇门扇高二洞口高-10/外形高-10；门扇宽二洞口宽套板高二洞口宽-40,冒头二洞口宽*墙厚木方二（洞口宽+门扇宽）*60*40异形套线长=木方长=24,宽=72,高=102双扇门扇宽=（洞宽=100）÷2木方二（洞口宽+1扇门宽）*105*40异形套线，两头封板。异形套线长二木方长+24,宽=105,高二102地弹簧门计算方式门扇高度=外框尺寸-套板厚度-25门扇宽度=外框尺寸-套板厚度*2-12（说明根据门扇的扇数减的缝隙尺寸不一样）竖板二外框尺寸-套板厚度横板二外框尺寸注意：地弹簧门门扇下方要加10公分的实木。三.隐形门计算方式注意：隐形门套板总厚度为5公分，门扇只能做实木工艺，门扇三方要采口，沟通合页是专用合页。门扇高度=外框尺寸-52（不是凸台，凸台再减-10）门扇宽度=外框尺寸-88（不是凸台，凸台再减-20）竖板二外框尺寸-20（为2公分套板）横板二外框尺寸配套板：竖板二（外框尺寸-40）门扇厚度*20横板二（外框尺寸-40）配密度板：竖板二（外框尺寸-50）*20*10*10横板二（外框尺寸-80）
