    西门子OPC配置.ppt

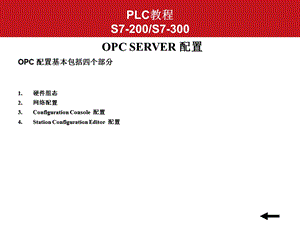

    PLC教程S7-200/S7-300,OPC SERVER 配置,OPC 配置基本包括四个部分硬件组态网络配置Configuration Console 配置Station Configuration Editor 配置,西门子 PLC教程S7-200/S7-300,OPC SERVER 配置,前提:安装 Simatic Net 6.0、STEP 7 5.1、IE6.0,1新建一个S7工程,并创建一个 S7-300 station 和 一个 PC station(命名为 SIAMTIC PC Station(1),1.1 配置 S7 300 station 并创建 Ethernet(1).(如果指定一个 IP address if you do not use ISO protocal),西门子 PLC教程S7-200/S7-300,1.2 配置 PC station.,1.2.1 打开PC station硬件配置窗口,在第一个槽中插入一个应用.,西门子 PLC教程S7-200/S7-300,1.2.2 在列表中选择 CP card,如果你用的是第三方产品,(例如象3COM网卡),你可以选择 IE General,记住它的位置在第三槽.,西门子 PLC教程S7-200/S7-300,1.2.3 把PC STATION 连接到 Ethernet(1).,1.3.打开 NetPro 配置工具.,西门子 PLC教程S7-200/S7-300,1.3.1 选择 S7 connection 插入一个新的连接。,西门子 PLC教程S7-200/S7-300,双击连接,可以得到更详细的信息!,西门子 PLC教程S7-200/S7-300,2、下载 S7-300 station.,3、配置 网卡.,3.1 打开配置平台,选择你的 IE card,设置 mode 为 Configured mode,the index 应该和硬件配置中所设一样.Pls.see 1.2.2.,西门子 PLC教程S7-200/S7-300,3.2 设置access points.CP_H1_1:TCP/IP-(Your net card)S7ONLINE:PC internal(local),3.3 打开站配置编辑器.,添加 一个 Application.Index 1.,西门子 PLC教程S7-200/S7-300,添加 一个 STATION名字,名字应该和你的PC STATION 一致。,4、下载你的PC STATION.更新站配置编辑器的诊断信息。,西门子 PLC教程S7-200/S7-300,使用S7通讯服务的过程变量格式一般有三种:S7:DB,S7:DI,S7:,解释如下:S7 DB Data blockIdentifier for an S7 variable from a data block(一个数据块的S7变量标示符).DI,西门子 PLC教程S7-200/S7-300,IOServer配置名称=OPCSERVERS7最大变量=2000OpcClient服务器名称=OPC.SimaticNET功能个数=189/序号 起始项名 采集个数 存放对象 对象数目 存放位置 0 S7:ZLJZ1ib6 1 DI 8 231 1 S7:ZLJZ1ib7 1 DI 8 239 2 S7:ZLJZ1ib10 1 DI 8 247,72 S7:ZLJZ1IW%34 4 AI 1 4573 S7:ZLJZ1IW%14 8 AI 1 4974 S7:ZLJZ1MW32 1 AI 1 5775 S7:ZLJZ1M,REAL38 1 AI 1 5876 S7:ZLJZ1MX101.0 1 DI 1 81577 S7:ZLJZ1MX100.2 1 DI 1 81678 S7:ZLJZ2IW%34 4 AI 1 5979 S7:ZLJZ2IW%14 8 AI 1 63,99 S7:ZLJZ5M,REAL38 1 AI 1 114100 S7:ZLJZ5MX101.0 1 DI 1 823101 S7:ZLJZ5MX100.2 1 DI 1 824102 S7:ZLJZ6IW%34 4 AI 1 115103 S7:ZLJZ6IW%14 8 AI 1 119104 S7:ZLJZ6MW32 1 AI 1 127105 S7:ZLJZ6M,REAL38 1 AI 1 128106 S7:ZLJZ6MX101.0 1 DI 1 825107 S7:ZLJZ6MX100.2 1 DI 1 826108 S7:ZTS7318Ib0 1 DI 8 807109 S7:ZTS7318IW%2 6 AI 1 129110 S7:ZTS7318db3,real128 1 AI 1 135111 S7:ZTS7318mb70 1 DI 2 827,遥控个数=185/序号 输出地址 遥控对象序号 0 S7:ZLJZ1MX100.2 40 1 S7:ZLJZ1MX101.0 41 2 S7:ZLJZ1MX100.1 42,遥调个数=8/序号 输出地址 遥调对象序号 0 S7:ZTS7318db3,real128 0 1 S7:ZLJZ1M,REAL38 1 2 S7:ZLJZ2M,REAL38 27 S7:ZTS7318db3,real132 7,
