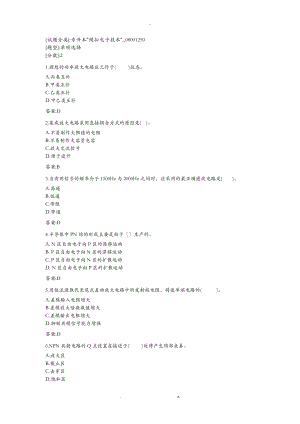

专升本模拟电子技术考试答案.doc

-试题分类:专升本"模拟电子技术"_08001250题型:单项选择分数:21.理想的功率放大电路应工作于( )状态。A.丙类互补B.甲类互补C.乙类互补D.甲乙类互补答案:D2.集成放大电路采用直接耦合方式的原因是( )。A.不易制作大阻值的电阻B.不易制作大容量电容C.放大交流信号D.便于设计答案:B3.当有用信号的频率介于1500Hz与2000Hz之间时，应采用的最正确滤波电路是( )。A.高通B.低通C.带阻D.带通答案:D4.半导体中PN结的形成主要是由于生产的。A. N区自由电子向P区的漂移运动B. P区自由电子向N区的漂移运动C. P区自由电子向N区的扩散运动D. N区自由电子向P区的扩散运动答案:D5.用恒流源取代长尾式差动放大电路中的发射极电阻，将使单端电路的( )。A.差模输入电阻增大B.差模放大倍数数值增大C.差模输出电阻增大D.抑制共模信号能力增强答案:D6.NPN共射电路的Q点设置在接近于( )处将产生顶部失真。A.放大区B.截止区C.击穿区D.饱和区答案:B7.如果在PNP型三极管放大电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的工作状态为( )。A.饱和状态B.截止状态C.微导通状态D.放大状态答案:A8.差动放大电路的特点是抑制( )信号，放大( )信号。A.差模差模B.共模共模C.差模共模D.共模差模答案:D9.稳压二极管的有效工作区是( )。A.反向截止区B.正向导通区C.反向击穿区D.死区答案:C10.直接耦合放大电路存在零点漂移的原因是( )。A.晶体管参数受温度影响B.晶体管参数的分散性C.电阻阻值有误差D.晶体管结电容不确定性答案:A试题分类:专升本"模拟电子技术"_08001250题型:单项选择分数:21.根据反响的极性，反响可分为反响。()A.直流和交流B.正和负C.电压和电流D.串联和并联答案:B2.双极型晶体管只有当其发射结处于，而且集电结处于时，才工作于放大状态。()A.正偏-正偏B.反偏-正偏C.正偏-反偏D.反偏-反偏答案:C3.本征半导体温度升高后。()A.自由电子与空穴数量不变B.空穴数量增多C.自由电子与空穴同时增多，且数量一样D.自由电子数量增多答案:C4.锗晶体二极管至少要高于约的电压才能正常工作。()A.0.1VB.0.3VC.0.7VD.0.5V答案:B5.当PN给外加正向电压时，扩散电流漂移电流，此时耗尽层。()A.等于-不变B.大于-变宽C.小于-变窄D.小于-变宽答案:C6.正反响多用于。()A.产生振荡B.提高电压增益C.改善放大器的性能D.提高输出电压答案:A7.当有用信号的频率高于3500Hz时，应采用的滤波电路是。()A.带阻B.带通C.高通D.低通答案:C8.共集电极放大电路的输出电压与输入电压的相位是:。()A.不确定，需要通过实际计算才得到B.同相C.反相D.相差90答案:B9.RC桥式振荡电路的选频网络中，C=680pF，R可在23到47间进展调节，则振荡频率的变化围为:。()A.4.98kHz×10310.1kHz×103B.4.98Hz10.1HzC.4.98Hz×10-310.1×10-3HzD.4.98kHz10.1kHz答案:D10.场效应管是通过改变来改变漏极电流的()。A.漏源极电压B.栅极电流C.栅源极电压D.源极电流答案:C11.模拟信号是指的信号。()A.数值连续B.时间连续C.时间和数值都不连续D.时间和数值都连续答案:D12.共射极放大电路的输出电压与输入电压的相位是:。()A.相差90B.反相C.不确定，需要通过实际计算才得到D.同相答案:B13.如下列图电路中，当二极管的输入电压Ua=Ub=5V时，输出Uo的值为:。()A.5.3VB.4.3VC.-4.3VD.-5V答案:B14.当一个三极管的IB=10A时，其IC=lmA，则它的交流电流放大系数为:。()A.不确定B.1C.10D.100答案:A15.效率与本钱俱佳的整流方式是：。()A.全波整流B.桥式整流C.半波整流D.谐波整流答案:B16.以下放大电路可能正常放大的是:()。A.B.C.D.答案:A17.N型半导体中多数载流子是少数载流子是:()。A.空穴-自由电子B.自由电子-自由电子C.自由电子-空穴D.空穴-空穴答案:C18.给乙类互补对称功率放大电路加一适宜的静态工作点，可消除。()A.相位失真B.线性失真C.交越失真D.频率失真答案:C19.整流的主要目的是:()。A.将高频信号变成低频B.将交流变直流C.将正弦波变成方波D.将直流变交流答案:B20.有两个三极管，A管的200，=200A，B管的50，=10A，其他参数大致一样，则相比之下。()A.A管的性能优于B管B.条件缺乏，无法判断C.A管和B管的性能相当D.B管的性能优于A管答案:D21.如下列图，设二极管是理想二极管，该电路。()A.UAO-12V，D1反偏截止D2正偏导通B.UAO-6V，D1正偏导通D2反偏截止C.UAO-12V，D1正偏导通D2反偏截止D.UAO-6V，D1反偏截止D2正偏导通答案:D22.fH称为放大电路的。()A.上限频率B.特征频率C.截止频率D.下限频率答案:A23.PN结具有一个显著的特点是，正是利用该特点，所以将其制作成普通的二极管。()A.击穿特性B.掺杂特性C.单向导电性D.频率特性答案:C24.本征激发是指现象。()A.价电子在电场作用下获得足够能量而挣脱共价键束缚而变为自由电子的B.价电子从外界获得足够能量而挣脱共价键束缚而变为自由电子的C.价电子依靠互相的碰撞增加运动能量而挣脱共价键束缚而变为自由电子的D.价电子依靠本身的运动能量而挣脱共价键束缚而变为自由电子的答案:B25.稳压型二极管的有效工作区在其伏安特性的。A.死区B.正向导通区C.反向区D.反向击穿区答案:D26.电路如下列图。假设V1、V3管正负极同时接反了，则输出。()A.无波形且变压器或整流管可能烧毁B.全波整流波形，但V2管承受2倍的电压C.全波整流波形D.只有半周波形答案:B27.晶体管工作在饱和区时，be极间为，bc极间为。()A.反向偏置-反向偏置B.正向偏置-正向偏置C.正向偏置-反向偏置D.反向偏置-正向偏置答案:B28.互补对称功率放大电路BJT工作在甲乙类、负载电阻为理想值，忽略UCES时的效率约为。()A.30%B.60%C.85%D.78.5%答案:D29.差分放大电路共模抑制比的大小反映了_。()A.差模增益的大小B.抑制零漂的能力C.共模增益的大小D.带负载能力答案:B30.工作在甲乙类互补对称功率放大电路的BJT，当负载电阻为理想值，且忽略UCES时的效率约为。()A.85%B.100%C.60%D.78.5%答案:D31.场效应管放大电路的共漏极接法，与双极晶体管放大电路相比较，双极晶体管放大电路对应的是接法。()A.共集电极B.共基极C.共栅极D.共射极答案:D32.电路如下列图。假设正常工作时每个二极管上的电流为：。()A.4IoB.Io/4C.Io/2D.2Io答案:C33.当有用信号的频率高于5000Hz时，应采用的滤波电路是。()A.带阻B.带通C.低通D.高通答案:D34.可利用实现信号的滤波()。A.二极管开关电路B.RC电路C.振荡电路D.放大电路答案:B35.假设开环放大倍数A增加一倍，则闭环放大倍数将。()A.不确定B.减少一半C.根本不变D.增加一倍答案:C36.共源极场效应管放大电路其放大效果近似等价于双结晶体管放大电路。()A.共射极B.共集电极C.共基极D.共栅极答案:B37.晶体三极管放大作用的实质是。()A.把微弱的电信号加以放大B.以弱电流控制强电流C.以弱电流控制强电流，把直流电能转换为交流电能D.以强电流控制弱电流答案:C38.根据反响信号的采样方式，反响可分为反响。()A.电压和电流B.直流和交流C.串联和并联D.正和负答案:A试题分类:专升本"模拟电子技术"_08001250题型:问答分数:51.电路如下列图，(V)，二极管导通电压UD=0.7V。试画出与的波形图，并标出幅值。答案:波形如下列图。2.现测得放大电路中两只管子两个电极的电流如下列图。分别求另一电极的电流，标出其方向，并在圆圈中画出管子，且分别求出它们的电流放大系数。答案:如下列图放大倍数分别为和试题分类:专升本"模拟电子技术"_08001250题型:判断分数:41.半导体二极管当正偏时，势垒区变窄，此时扩散电流小于漂移电流。答案:错误。2.电路的静态是指输入交流信号为零时的状态。答案:正确3.既然是放大电路，因此电压放大倍数与电流放大倍数都应大于1。答案:错误4.微变等效电路分析法可以用于分析功率放大电路。答案:错误。5.由于P型半导体中含有大量空穴载流子，N型半导体中含有大量电子载流子，所以P型半导体带正电，N型半导体带负电。答案:错误。6.微变等效电路分析法可以用于分析任意放大电路。答案:错误。试题分类:专升本"模拟电子技术"_08001250题型:计算分数:201.电路如图(a)所示，图(b)是晶体管的输出特性，静态时。利用图解法分别求出和时的静态工作点和最大不失真输出电压有效值。答案:空载时：；最大不失真输出电压峰值约为5.3V ，有效值约为3.75V 。带载时：；最大不失真输出电压峰值约为2.3V ，有效值约为1.63V 。如下列图。. z.
