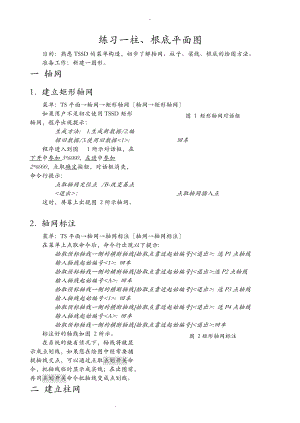

    -练习一 柱、根底平面图目的:熟悉TSSD的菜单构造,初步了解轴网、柱子、梁线、根底的绘图方法。准备工作:新建一图形。一 轴网1. 建立矩形轴网菜单:TS平面轴网矩形轴网轴网矩形轴网图 1 矩形轴网对话框如果用户不是初次使用TSSD矩形轴网,程序出现提示:生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车程序进入到图 1所示对话框,在下开中参加3*6000,左进中参加2*6000,点取确定按钮,对话框消失,命令行提示:点取轴网定位点 /B-改变基点<退出>:点取轴网插入点这时,屏幕上出现图 2所示轴网。2. 轴网标注菜单:TS平面轴网轴网标注轴网轴网标注在菜单上点取命令后,命令行出现以下提示:拾取预标轴线一侧的横断轴线拾取点靠近起始编号<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线拾取点靠近起始编号<退出>:选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线拾取点靠近起始编号<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线拾取点靠近起始编号<退出>: 选P4点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线拾取点靠近起始编号<退出>:回车标注好的轴线如图 2所示。图 2矩形轴网标注在系统的缺省情况下,轴线将被显示成点划线,如果您在绘图中经常要捕捉轴线交点,可以通过点取点划开关命令,把轴线临时显示成实线;在出图前,再用点划开关命令把轴线变成点划线。二 建立柱网1. 方柱插入菜单:TS平面柱子插方类柱 柱子插方类柱在菜单上点取命令后,出现图 3所示对话框,在对话框中输入图 3中的数据,然后点取区域按钮,这时命令行上出现提示:图 3方柱插入对话框点取柱插入区域第一角点<退出>:图 4中P1点取柱插入区域第二角点<退出>:图 4中P2生成如图 4柱网。图 4方柱插入及标注2. 柱集中标注菜单:TS平面柱子柱集中标注柱子柱集中标在菜单上点取命令后,出现图 5所示对话框,输入柱子相关的标注数据后,点取确定按钮,这时命令行上出现提示:图 5柱集中标注对话框点取要标注的点:图 4中P3点取文字位置<退出>:图 4中P43. 柱详图菜单:TS构件矩形柱截面柱子矩形截面图 6矩形柱截面对话框首先利用AutoCAD中的Erase命令擦除图 4中P5处的柱子,然后点取菜单。在菜单上点取命令后,出现图 6所示对话框:填写好相应的数据,并关闭编号和轴标选项后,点取OK按钮,命令行出现以下提示:请选择图形插入点:图 4中P5图 7 连续轴线布梁至此,我们已经初步了解了TSSD软件中轴网和柱子的功能,下面我们来进一步了解TSSD中的梁线绘制功能。三 布置地梁1. 轴线布梁菜单:TS平面梁轴线布梁梁平面轴线布梁在菜单上点取命令后,在屏幕的左上角出现双线绘制控制框,按图7设定好梁线的绘制参数;同时命令行提示: 图 8绘制地梁窗选轴线交点的第一角<退出>:点P1另一角 /D-多边形<退出>:点P2窗选轴线交点的第一角<退出>:点P3另一角 /D-多边形<退出>:点P4窗选轴线交点的第一角<退出>:点P1另一角 /D-多边形<退出>:点P5窗选轴线交点的第一角<退出>:点P6另一角 /D-多边形<退出>:点P4窗选轴线交点的第一角<退出>:回车绘制好的地梁见图 8。2. 梁柱取齐菜单:TS平面梁梁线偏移梁平面梁线偏移我们可以通过使用梁线偏移命令,使绘制好的地梁与柱子的外边齐平。我们先来看一下图 9中修改最左侧梁的过程,点取菜单后,出现以下提示:选择要偏心的一根梁<退出>:选择对象:点P1另一角点: 点P5选择对象:回车输入偏移距离光标位置决定方向 /或点取对齐点<退出>:柱边的P7点或将当前光标移动到梁线的左侧,然后输入125即梁的偏移距离图 9偏移地梁接下来,我们可以按照同样的方法,把其他上、下、右侧的地梁移动到和柱子齐平的位置上。至此,地梁的布置工作已经完成,下面我们先进展根底的计算,然后再进展根底绘图。四 根底绘制1. 根底计算菜单:TS构件构件计算根底根底根底计算点取菜单后,出现图 10对话框,填写好相应的数据后,点取根底计算按钮,进入到图 11所示的根底计算结果对话框,继续点取绘图按钮,进展根底的详图绘制。图 10根底计算图 11根底计算结果2. 根底平面详图首先出现的是图 12所示的根底平面详图对话框,用户可以根据自己的实际需求再一次调整计算结果,然后点取OK按钮,命令行出现提示:请选择图形插入点:图 15中Pa从而完成根底平面详图的绘制。这时,程序会自动进入到根底剖面详图的绘图中去。图 12根底平面详图3. 根底剖面详图图 13根底剖面详图根底剖面详图的对话框如图 13所示,用户可以根据自己的实际需求再一次调整计算结果,然后点取OK按钮,命令行出现提示:请选择图形插入点:图 15中Pb从而完成根底剖面详图的绘制。接下来我们进展根底的平面布置。4. 布根底平面菜单:TS平面布独立柱根底根底布柱独基点取菜单后,出现图 14对话框。输入相关数据后,点取单点插入按钮,命令行提示:请输入根底中心点<退出>:图 15P1请输入根底中心点<退出>:回车或点取区域插入按钮,命令行提示:请输入一角点<退出>:图 15 Pm请输入另一角<退出>:图 15 Pn请输入一角点<退出>回车:图 14根底平面对话框再次执行布柱独基命令,将绘图开关中的尺寸项关闭,按照插入“P1点根底一样的方法,插入其他P2P0点的根底,从而完成其他不带尺寸标注的根底。至此,平面上布置根底的工作已根本完成。图 15根底平面图五 完善根底在我们的根底平面图上,根底还没有在地梁处断开。现在,我们就利用TSSD提供的工具对这图形进展完善:1. 选层显示菜单:TS工具其他工具选层保存其他工具选层保存点取菜单后,命令行出现下面提示:选择要保存显示图层上的实体<全部显示>:选根底和梁线这时,图形上只显示了梁线和根底,我们就可以很方便的对根底进展剪裁处理了。图 16根底剪裁2. 根底剪裁菜单:TS工具实体工具交点剪裁实体工具交点剪裁点取菜单后,命令行出现下面提示:<选择要修剪的对象>/投影(P)/边(E)/放弃(U):地梁间根底线再对所有的根底进展剪裁之后,我们再用选层保存功能,不选取任何实体而直接回车,这时所有图层上的实体均会被显示出来。至此,我们的柱、根底平面图就已经绘制完毕了,绘制好的图形可参照*:TSSD14Samplee*am1.dwg。如果您没能到达图中的绘制效果,请您在反复练习本课程提供的容,或直接与我们公司取得联系。我们希望通过本次练习,是您对TSSD软件中轴网、柱子、梁线、根底的绘制工作有一个根本的了解。在后续的几个练习中,我们将进一步深入了解TSSD的构造绘图方法。练习二 梁、板平面图目的:深化TSSD的计算机构造制图概念,初步了解楼板、钢筋、文字的绘图方法。准备工作:翻开*:TSSD14Samplee*am2b.dwg。一. 绘制梁线图 17梁线布置图1. 绘制主梁图 18轴线布置主梁菜单:TS平面梁轴线布梁梁平面轴线布梁通过上一个练习,我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。现在,我们首先使用轴线布梁的命令来绘制主梁。点取菜单后,先按Error! Reference source not found.填写好梁的绘制参数,同时命令行出现下面提示:窗选轴线交点的第一角<退出>:图 17中P1点另一角 /D-多边形<退出>:图 17中P2点现在,我们可以看到,图形上有轴线的局部都已经布置上了梁线。下面,我们来加一些次梁;为了方便定位,我们首先添加两条辅助轴线。2. 辅助轴线菜单:TS平面轴网添加轴线轴网添加轴线点取菜单后,命令行出现下面提示:拾取参考轴线<退出>:图 17中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>:图 17中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>:回车图 19单段画次梁通过以上的操作,我们已经添加了2条辅助轴线:1/A轴和1/B轴。下面,我们通过这两条轴线形成的交点,来添加次梁线。3. 绘制次梁菜单:TS平面梁画直线梁梁平面画直线梁点取菜单后,先按图 19填写好梁的绘制参数,同时命令行出现下面提示:点取梁线起点<退出>:图 17中P5点点取梁线终点<退出>:图 17中P6点点取梁线起点 U-回退<退出>:图 17中P7点点取梁线终点<退出>:图 17中P8点点取梁线起点 U-回退<退出>:回车现在,所有的梁线均已绘制完成,梁线相交局部已有程序自动处理好。但柱子还有一些梁线穿过,我们可以通过交线处理命令来进展修正。4. 交线处理菜单:TS平面梁交线处理梁平面交线处理点取菜单后,命令行出现下面提示:用窗口选择要进展交线处理的区域:窗口第一角<退出>:图 17中P1点另一角<退出>:图 17中P2点开场交线处理,共选择了梁墙线28根。交线处理完毕!命令执行后,会把柱子里面的梁线全部去除。图 20梁集中标注5. 梁集中标注菜单:TS平面梁集中标注梁平面梁集中标点取菜单后,程序进入图 20对话框。调整好输入数据后,点取OK按钮,命令行出现下面提示:请选取标注对象<退出>:图 17中P9点点取文字位置<退出>:图 17中P0点绘制好梁线的图形见图 17。6. 梁板剖面菜单:TS工具常用符号梁断面号2符号梁断面号2点取菜单后,命令行出现下面提示:请选择一条边<退出>:图 21中P1请选择另一条边<退出>:图 21中P2请输入梁板标高差: 120 回车请选择一条边<退出>:回车图 21梁剖面图这时,我们已经将图形左上角的楼板下沉了120mm。下面,我们把该楼板的边缘梁线改成实线。由于构成该楼板左右2侧的梁是主梁,因此我们在把梁线变实前,首先要利用AutoCAD的Break命令,把这2根主梁线在P3、P4点断开。7. 虚实变换菜单:TS平面梁虚实变换梁平面虚实变换点取菜单后,命令行出现下面提示:选择要变换的梁线<退出>:W回车第一角点: 图 21中P5另一角点:图 21中P6选择对象: 回车现在,我们已经把板边梁线变成了实线。下面,我们来标注一下梁宽。8. 梁宽标注菜单:TS工具尺寸梁宽墙厚尺寸梁宽墙厚点取菜单后,命令行出现下面提示:选取要标注宽度(厚度)的梁(墙)<退出>:选择图 21中P7点梁线选取要标注宽度(厚度)的梁(墙)<退出>:回车这样,我们的梁宽就标好了。现在,我们来观察一下列图形,发现AB轴之间、BC轴之间的尺寸依然是6米,没有在我们添加了1/A轴和1/B轴之后断开。下面,我们就把这里处理一下。9. 标注断开菜单:TS工具尺寸标注断开尺寸标注断开点取菜单后,命令行出现下面提示:拾取要拆分的尺寸<退出>:选择图 21中P8点尺寸点取尺寸断开点 /输断开长度 /n - n等分<退出>:图 21中P9这样,左侧的BC轴之间的尺寸就被拆开成2个3米,我们按照一样的方法,把其他1/A轴和1/B轴之间的尺寸断开。接下来,我们来绘制梁的截面详图。10. 剖切符号菜单:TS工具常用符号截面剖切符号截面剖切在绘制梁的截面之前,我们首先在平面图上绘制剖切符号。点取菜单后,命令行出现下面提示:图 22梁截面详图请给出截面剖切符号起点<退出>:点取图 22中P1点请给出截面剖切符号终点<退出>:点取图 22中P2点请给出截面剖切方向<退出>:点取图 22中P3点请输入截面剖切号<1>:回车现在,梁的截面剖切符号已经画好了,下面我们来画梁的截面详图。图 23梁截面对话框11. 截面详图菜单:TS构件梁截面梁详图梁截面点取菜单后,出现图 23所示对话框。修改相关数据之后,点取确定按钮,命令行出现下面提示:请选择图形插入点: 点取图 22中P4点现在,我们的梁图根本上绘制完成了,见图 22。二 布置楼板1. 布预制楼板菜单:TS平面板布预制板楼板布预制板点取菜单后,命令行出现下面提示:请选择板一点:点取图 24中P1板支撑方向: 点取图 24中P2图 24布置楼板这时,屏幕上出现图 25所示对话框,我们填写号相关数据后,只要点取确定按钮,一块预制楼板就会自动在图形上生成了。图 25制楼板对话框2. 楼板开洞菜单:TS平面板楼板开洞楼板楼板开洞下面,我们在楼板上开设洞口。点取菜单后,出现图 26所示对话框;在填写好相关数据后,点取插入按钮,命令行出现一下提示:图 26楼板开洞请输入洞定位点<退出>:点取图 24中P3点转折点或标注点位置<不标注>:点取图 24中P4点请输入标注点<取上一点>:点取图 24中P5点图 27钢筋控制框这样,我们在平面上布置楼板的工作就完成了。下面,我们进一步对楼板上的钢筋进展补充。3. 板正筋菜单:TS工具钢筋自动正筋钢筋自动正筋点取菜单后,出现图 27钢筋控制框所示对话框,我们可以直接在上面控制绘制钢筋的数据;同时在命令行出现以下提示:选取钢筋第一点:点取图 28中P1按回车<确定>:点取图 28中P2输入钢筋直径和间距(d*或D*):d6100 回车输入钢筋编号:1回车现在,板正筋就已经绘制完成了。下面,我们继续布置板的负筋。图 28绘制楼板的钢筋4. 板边负筋菜单:TS工具钢筋自动负筋钢筋自动负筋点取菜单后,出现图 27钢筋控制框所示对话框,我们把钢筋级别改为二级,并且翻开标注选项;这时在命令行出现以下提示:选取钢筋第一点:点图 28中P3这时,将光标移动到图 28中P4附近。Dist-输入距离/选取钢筋第二点/<确定>:d回车输入距离值<2695>:1500回车输入钢筋直径和间距(d*或D*):D12150回车输入钢筋编号:2回车第一根板边负筋就已经绘制好了,我们再次点取命令,绘制靠中间的负筋:选取钢筋第一点:点图 28中P5这时,将光标移动到图 28中P6附近。Left-左边距离 /Right-右边距离/选取钢筋第二点/<确定>:L回车输入左边距离值<2100>:1500回车输入右边距离值<2400>:1500回车输入钢筋直径和间距(d*或D*):D12150回车输入钢筋编号:3回车至此,这梁板布置图形已经根本完成了。下面我们利用文字的功能对它进展完善。三 图形完善1. 文字输入在构造绘图过程中,我们经常要使用到各种特殊符号,如:钢筋、;另外,由于在AutoCAD中没有提供排版功能,致使我们在使用AutoCAD中的文字功能进展构造绘图时,会感觉非常不方便。为此,TSSD提供了大量的文字工具,使得这一矛盾得到很好的解决。菜单:TS工具文字多行输入文字多行输入点取菜单后,出现图 29所示对话框:对话框的第一行是一排按钮,用于输入钢筋直径和角标等特殊符号;在第二行的编辑框中,我们可以很方便的对文字高度、行间距和每行的字符数进展调整,从而到达排版的目的;最右侧的一排按钮可以对文字进展增强处理:图 29多行文字输入例如,我们在构造中经常需要写一些“构造要求,但这些文字在AutoCAD中不方便排版;这时,我们可以先把“构造要求用记事本等工具写好后保存起来。然后点取文件导入功能,屏幕出现图 30所示对话框,选择已经写好的文本文件,如*:tssd14samplebeam.t*t,然后点取翻开按钮,文件中的容就会被传入到多行文字输入的编辑框里面来;我们进展相关调整后点取确定按钮,命令行出现提示:图 30文件导入请选取文字插入点:点取图 31中P1点图 31文字说明这样,我们的文字说明就写好了,如果您对输出的结果仍不满意,还可以用多行编辑对已有文字反复进展调整。下面,我们把本图的名称添加上去,这样,这图形看起来就更加完整了。2. 图形名称菜单:TS工具符号图形名字符号图形名字点取菜单后,出现图 32所示对话框;在填写好相关容后,点取插入按钮,这时命令行出现提示:图 32图形名称选取文字插入点:点取图 31中P2点完成后的图形如图 31所示,您也可以翻开*:tssd14samplee*am2e.dwg进展核对。如果您没能到达图中的绘制效果,请您在反复练习本课程提供的容,或直接与我们公司取得联系。我们希望通过本次练习,使您对TSSD软件中梁线、楼板、钢筋、文字的绘制工作有一个根本的了解。在后续的几个练习中,我们将进一步深入了解TSSD的构造绘图方法。练习三 圈梁详图目的:深入了解TSSD软件中钢筋、标注、常用符号的使用方法。准备工作:新建一图形。一. 绘制截面1. 矩形叠合菜单:TS工具实体工具矩形叠合实体工具矩形叠合首先,我们通过矩形叠合命令,来绘制圈梁详图的外轮廓线。点取命令后,命令行出现以下提示:点取矩形的第一角 /A-角度0<退出>:图 33P1点点取矩形的另一角<输入长宽>:回车输入矩形长<退出>:240回车输入矩形宽<退出>: 240回车点取矩形的第一角 /A-角度0<退出>:图 33P2点点取矩形的另一角<输入长宽>: 1000,-100回车点取矩形的第一角 /R-反转 /A-角度0<退出>:回车这样,我们就利用2个矩形相加的方法,把圈梁详图的外轮廓线绘制出来了。图 33矩形叠合2. 改变比例菜单:TS工具实体工具变比例实体工具变比例刚刚我们绘制轮廓线时,是按照1:100的方式进展绘图的,并没有考虑比例问题。为了使我们的详图比例变成1:20,我们需要进展以下调整:先点取变比例菜单,出现图 34所示对话框,将绘图比例改变成1:20;然后点取确定按钮,命令行出现提示:图 34变比例 图 35初始设置选择要改变比例的实体<退出>:图 33中圈梁外轮廓线这样,我们已经把图形的比例改变成了1:20。在TSSD系统中,还存在着一个当前的绘图比例,我们可以通过以下2种方法进展调整:1.点取屏幕菜单的第二行1:100,这时命令行出现提示:输入当前图形的比例<1:100> 1:20回车2.点取初始设置命令,出现 图 35所示对话框,将对话框中的绘图比例改成20后点取确定按钮。通过这2种方法,我们把当前的绘图比例调整好后,就可以按照实际需要对详图进展补充了。二 绘制钢筋1. 绘制箍筋菜单:TS工具钢筋箍筋钢筋箍筋点取菜单后,出现图 36所示对话框,输入箍筋相关的标注数据后,点取确定按钮。这时命令行出现以下提示:图 36箍筋参数设定点取箍筋第一个角点/ *-两线交点<退出>:图 37P1点取箍筋第一个角点/ *-两线交点<退出>: *回车选取第一条相交的直线<退出>:图 37P2选取另一条相交的直线<退出>:图 37P3点取箍筋第一个角点/ *-两线交点<退出>:回车这样我们就把圈梁里的箍筋绘制出来了。下面利用偏移钢筋的方法绘制楼板钢筋。图 37钢筋绘制2. 偏移钢筋菜单:TS工具钢筋工具偏移钢筋钢筋工具偏移钢筋点取菜单后,命令行出现以下提示:请选取偏移基线:图 37P4这时确保光标位置在P4点的下方偏移距离< 0.50>:0.75回车0.75为钢筋的保护层宽度+钢筋半宽请选取偏移基线:图 37P5这时确保光标位置在P5点的上方图 38处理板下筋偏移距离< 0.75>:回车请选取偏移基线:回车这样,我们的板钢筋就已经画出来了,但它的长度还不正确。下面,我们利用AutoCAD的夹点命令,对长度进展调整:首先选取上侧的板钢筋,然后把它的左侧夹点移动到P2点箍筋左上角。接下来,我们选取下侧的板钢筋,并选择它的左侧夹点,这时命令行出现提示:* STRETCH *<Stretch to point>/Base point/Copy/Undo/e*it:键入.*回车of点取图 38中P1圈梁的底边中点(need YZ):键入并回车3. 钢筋加钩菜单:TS工具钢筋工具加圆钩钢筋工具加圆钩点取菜单后,命令行出现以下提示:请选择要加钩的钢筋:图 38中P3按左键确定:图 38中P2请选择要加钩的钢筋:回车这样,下侧的板钢筋就调整完了。下面,我们在继续调整上侧的板钢筋。图 39处理板上筋4. 徒手钢筋菜单:TS工具钢筋徒手画筋钢筋徒手画筋点取菜单后,命令行出现以下提示:点取钢筋的起始点<退出>:图 39中P1(下部钢筋靠右约1/3处)圆弧(A)/闭合(C)/半宽度(H)/长度(L)/放弃(U)/宽度(W)/<端点>:图 39中P2(延P1点数值向上)下面,我们再使用连接钢筋的命令,进一步对板上筋进展处理。5. 连接钢筋菜单:TS工具钢筋工具连接钢筋钢筋工具连接钢筋点取菜单后,命令行出现以下提示:选取第一根钢筋:图 39中P3(新画竖向钢筋上任意一点)选取下一根钢筋:图 39中P4(板上部钢筋上任意一点)这样,我们对平行方向的钢筋就处理完了。我们在截面上只需再补充一些纵向钢筋就可以了。6. 点状钢筋菜单:TS工具钢筋画点钢筋钢筋画点钢筋图 40点钢筋及剖断线点取菜单后,命令行出现以下提示:选取点钢筋的插入点<退出>:图 40中P1选取点钢筋的插入点 /R-镜像 /等分数 /根数*间距 <完毕>:4回车选取点钢筋的插入点<退出>:图 40中P2选取点钢筋的插入点 /R-镜像 /等分数 /根数*间距 <完毕>:4*1000回车选取点钢筋的插入点<退出>:回车至此,我们已经把截面里的钢筋绘制完了。以上钢筋的尺寸都使用的是系统缺省值,用户也可以通过修改钢筋设置来进展调整。下一步的工作是完善这个截面。三 补充标注1. 剖断线菜单:TS工具常用符号剖段线常用符号剖段线点取菜单后,命令行出现以下提示:选取剖断线的基线<起末点>:图 40中P3我们看到,最右侧的截面轮廓线已经变成了剖断线。接下来的任务是标尺寸线。2. 尺寸线首先我们利用平行标注来标注下侧的尺寸。菜单:TS工具尺寸平行标注尺寸平行标注点取菜单后,命令行出现以下提示:选取一条平行线 /A-输入角度<水平>:图 41中P1点取标注的尺寸线位置<退出>:图 41中P2依次点取要标注的点<完毕>:图 41中P3依次点取要标注的点<完毕>:图 41中P4依次点取要标注的点<完毕>:图 41中P5现在,下侧的尺寸线已经标注好了。大家可以看到:点取要标注的点时,点的先后顺序以及距离平行线的远近是与标注结果无关的;同时标注的容与当前的比例相吻合,这两点比Autocad中的标注要方便的多。下面我们来标注左侧的尺寸。菜单:TS工具尺寸线性标注尺寸线性标注点取标注的起点<退出>:图 41中P3点取标注的终点<退出>:图 41中P6输入尺寸标注值<240>:回车点取文字标注位置<退出>:图 41中P7点取标注的起点<退出>:回车左侧的标注完成后,我们可以按照一样的方法进展右侧的标注。图 41尺寸标注 图 42引出标注3. 引出标注最后,我们利用引出方式标注钢筋的文字。菜单:TS工具常用符号引出标注常用符号引出标注点取菜单后,命令行出现以下提示:文字说明<>:4D12点取要标注的点:图42中P1点取其它要标注的点/<确定>:图42中P2点取其它要标注的点/<确定>:回车点取引线角度/Angle-文字标注角度/<集中引出>:图42中P3(确保正交处于翻开状态)点取文字位置<退出>:图42中P4在输入文字说明时,我们可以用d表示级钢,D表示级钢。再次执行该命令,命令行出现以下提示:文字说明<4%13112>:d6250点取要标注的点: 图42中P5点取其它要标注的点/<确定>: 回车点取引线角度/Angle-文字标注角度/<集中引出>:图42中P6(确保正交处于关闭状态)点取文字位置<退出>:图42中P7我们在按照一样的方法,把d8200标注到板的上、下侧钢筋上去。至此,我们的圈梁节点图就完成了,完成后的图形可参照*:TSSD14Samplee*am3.dwg。练习四 PKPM接口PKPM系列软件是一套自主平台的构造计算类软件,其中最常用的是构造上部计算程序SATWE、TAT、PK。由于其自成一体,所以它的计算数据格式也是独特的Ö.T文件格式。虽然Ö.T可以转换为Ö.dwg并在AutoCAD中翻开,但在编辑时却存在着很大的障碍。问题1:看不见!文字容里面的找不到了,连同后面的钢筋直径一起变成了不可见字符。问题2:对不齐!先看一下对齐方式:使用了“调整(Fit)方式,这样增减字符,文字的宽度将发生变化。再看看文字的高度:2.3333*,是一个小数,造成修改上的麻烦。问题3:钢筋的画法!一级钢筋的弯钩是方的,跟的习惯不同;二级钢筋虽然看起来没有什么问题,但我们在编辑的时候发现:一段钢筋居然有6个顶点,起始端3个顶点和终止端3个顶点是完全重合的。问题4:柱子的实体类型!在PKPM的图形上,柱子是利用line和solid来绘制的,不能向Tssd软件那样方便地进展填充转换。问题5:轴号和钢筋号的表示方法!在PKPM的图形上,轴号和钢筋号是使用“圆文字来表示的,整体修改起来也很不方便。问题6:尺寸线的表示方法!在PKPM的图形上,尺寸线是用TE*T+LINE的方式来表示的,这与AutoCAD的表示方法是不同的,也不便于我们进展编辑。问题7:轴线的画法!在最新版的PM中,轴线被绘制成带宽度的PLINE,是我们在编辑起来感觉非常不便。出于这些原因,设计人员往往放弃由PKPM直接生成的施工图,只用PKPM的计算结果,自己去绘制梁、柱、墙、板施工图。为此,TSSD特别开发了PKPM软件接口的程序,使用该程序设计人员就可以直接使用由Ö.T转换的Ö.dwg,从而大大减少了重复绘图的工作,提高工作效率。TSSD软件与PKPM软件的接口工作分为两局部:一局部是对图形的图层和实体进展转换,另一局部是对PKPM存在的毛病处理。这个转换程序就是PM接口,在它里面会自动处理PKPM文字。PM接口命令位于主菜单外部接口下。首先翻开一PKPM由*.T生成的dwg图形,点取PM接口命令,屏幕弹出PM系列图形接口对话框如右图所示。对话框的左侧中部显示出TSSD的图形名称,并将PM图中与此对应的图层显示在下面,而一些PM图中没有对应图层可以转换的图层列在对话框的右侧。在缺省状态下,程序已经自动建立了一些转换关系,根本可以处理大局部的PKPM图形;如果程序转换后未能到达预期的效果,可尝试使用“()来调整转换关系。调整时注意:将钢筋文字标注的图层放置在“TSSD标注图层里。另外考虑到一般构造绘图的习惯是1:100,程序增加了把PM图放大一百倍的选项。在点取确定按钮后,程序退出对话框,命令行提示:选择要处理的实体<退出>:选取要转换的图形程序在短时间将图形转换完毕,我们先来看看文字在转换之后的效果:首先,文字的容变成了“%130131*,钢筋直径看不见的毛病已经改正过来了。其次,对齐方式变成了“左Left,文字的高度是“300,高宽比是“0.7,与我们在TSSD文字初始设置里面设定的完全一样。A 转换前 B 转换后当然,这样利用标准的AutoCAD命令改文字已经很方便了,但用TSSD文字提供的多行文字编辑,您对编辑的效果一定更加满意!图形的其他局部也进展了相应的转换和处理,我们可以来用TSSD软件提供的其他编辑功能,对这个图形进展深入地加工了!在外部接口里,还包括了对广厦构造软件、天正建筑软件生成的DWG图形进展转换,以及TBSA的数据接口;有了这些接口程序,我们在TSSD软件里,就可以很方便地编辑各种软件生成的图形了。练习五 TSSD比例设置在构造施工图的绘制中,将大比例平面图和小比例节点详图放在同一图形中的情况是很常见的,虽然图形比例不同,但在出图时文字标注、尺寸标注的字高、尺寸值等必须保持一致,这在AutoCAD中是个不好解决的问题。TSSD在综合考虑了设计人员的绘图习惯、AutoCAD使用水平等情况后,为大家研制了解决这一问题的方法,让大家可以放心的绘制多比例图形,不必过多的顾虑文字、尺寸等问题。在TSSD中有两个关于比例的概念,即绘图比例和出图比例。绘图比例:是指我们绘图时图形的比例,如我们绘一1:100的平面图,绘1:30的截面详图,这里100、30就是我们的绘图比例。在一图纸同一图框上我们可以根据需要绘制不同比例的图形。出图比例:指绘制的图形输出到打印机的比例,即打印比例,也就是在AutoCAD的打印对话框中设制的比例。一般来讲,出图比例和插入图框的比例是一样的。在绘制施工图前,我们先要设定比例,然后再开场绘图。1. 设置比例的方法1.点取屏幕菜单初始设置或下拉菜单TSSD平面-> 初始设置,弹出如右图所示的TSSD初始设置对话框,在对话框可分别设置绘图比例和出图比例,默认的比例均为1:100。通常在绘制施工图前,先要进展比例的设定;2.直接点击屏幕菜单第二项1: *,可以改变绘图比例。在点击该命令后,命令行出现如下提示:输入当前图形的比例<1:100> 1: 此时即刻输入绘图比例,如200程序在确认比例后,即按此比例绘图,直到下一次修改比例为止。2. 多比例制图1.使用TSSD的功能绘制梁、柱、根底等详图时,系统会根据参数绘图对话框中设定的比例自动进展了比例变换,不需人为交互;2.当您翻开一非TSSD软件绘制的图形时,请您首先根据实际情况设置出图比例和绘图比例,否则使用TSSD绘出来的图形的比例可能与原图不相符下列图中左图的出图比例是100,右图的出图比例是200,如果按出图比例=打印比例分别出图,我们将得到大小完全一样的两图包括轴网和梁截面详图。建议:将您的出图比例设成与本图的主要图形的绘图比例相等,例如您主要使用100的绘图比例绘平面图,那就将出图比例设为100;如果您主要使用30的绘图比例绘截面详图,那就将出图比例设为30。这样,将最大限度地满足您用1:1的方式进展绘图。3. 变比例在有些情况下,我们绘制好的图形后,比例需要调整,这时就需要借助变比例的程序来实现。首先,我们应当对变比例有一个整体的概念:当绘图比例发生变化时,图形的整体会进展放缩,但不改变字高、线宽等与绘图比例不相关的属性;当出图比例发生变化时,图形的整体大小不发生变化,但会改变字高、线宽等与绘图比例不相关的属性。有了上述概念后,我们就可是方便的比照例进展调整了。但是,图形上有一些容不方便调整:如钢筋保护层的厚度、点钢筋和直线钢筋的距离以及一些特殊的引出标注,这些容在变比例后,会和直接按新比例绘制的图形有一些出入。因此我们希望用户不要过分倚重这个程序,还是尽可能对图纸有一个整体布局后,一次按比例绘制图形。点取菜单后,命令行出现提示:选择要改变比例的实体<退出>:选择需变比例的图形点取比例缩放基点<退出>:图上点取比例基点程序将自动完成所选图形的比例变换。4. 尺寸与比例的关系在TSSD软件中,尺寸是和比例时时相关的,所以要进展一个正确的尺寸标注,只需将当前的绘图比例设置成待标注图形的比例,即可方便地完成尺寸标注。同时程序确保标注字高、斜线长度、文字到尺寸线的距离等与绘图比例不相关的容完全一样!在右侧的图中我们可以清楚地看到:当绘图比例是1:100时,标注轴网之间的间距是3600;但当绘图比例变为1:200后,标注轴网之间的间距就是7200了。当一个尺寸已经标注完成后,它上面就记录了与比例相关的信息。所以编辑一个尺寸如进展尺寸断开、线长取齐等操作时,无论当前绘图比例与尺寸是否一样,都可以直接对其进展修改。上面的4个局部说明,TSSD软件处理比例问题的方法是非常实用的!既可以确保跟我们手工绘图的习惯完全一样,同时又满足了构造设计中一个图框里绘制不同比例的图形、一个DWG文件中包括了多个不同比例的图框等特殊需要!TSSD系统文件(1) 关于初始设置在许多里,统一制定院里的绘图标准是一项很重要的工作,绘图标准主要是关于图层、线型、颜色、字型、比例、标注形式等的设置,不同的其绘图标准是不同的。TSSD软件的初始设置功能就是进展绘图标准的设置,而TSSD本身也是一种标准。在TSSD软件中初始设置是以对话框的方式出现的,其文本则存放在*:AutoCAD R14acad14.cfg中。4.1 图层设置右图为图层文件编辑对话框。对话框中已经列出系统默认的图层名称、含义、颜色、线型。这些定义都是可以修改的。先在图层信息列表中点取选中要改变的图层,如轴线A*IS图层,其默认线型为DOTE,颜色为253号。再在列表下方的图层名称文本框中输入新的图层名称,如A*I,在线型下拉列表框中选择Center线型,颜色不变,则轴线层变为层名A*I
