XPS大数据拟合教程.doc

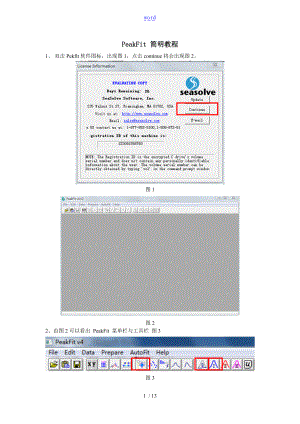

wordPeakFit 简明教程1、 双击Pekfit软件图标，出现图1，点击continue将会出现图2。图1图22、由图2可以看出 PeakFit 菜单栏与工具栏 图3图3从左到右数第八个为Xi和Xf的横坐标X围选择，即你所要选择拟合数据；第十三个为添加基线；第十四个为拟合界面。3、点击File Import导入数据如图4和图5，选中所要拟合数据图6点击打开，将出现图7。点击OK，将会出现图8。图4图5图6图7图84、添加基线 点击Peakfit菜单栏与工具栏中的前面有提到，将会出现图9，点击绿色对勾将会出现图10。图9图105、选取要拟合谱峰的X轴区间 点击Peakfit菜单栏与工具栏中的，将会出现图11； 输入适当的 Xi 和 Xf 值，点击 Apply New将出现图12，适宜后点击OK，将出现图13。注意如果所选择的不适宜重复以上步骤，直到要拟合的谱峰两边均留出一定的水平距离，并让谱峰尽量居中。图11图12图136、XPS数据拟合 点击Peakfit菜单栏与工具栏中的，将会出现图14，图中左侧面板各参数可以参照图14的设定；删掉多余的拟合谱峰：例如，图14中的谱峰我们可以拟合成三个峰，要删除其他峰可以通过双击多余峰顶的小方格，注意要对准否如此会加峰；另一种删除多余峰方法单击如图14红框所圈出的蓝峰，鼠标右键蓝色峰将出现图15对话框，点击倒数第 2 个按钮删掉蓝色峰；还可以或者点击图14左侧黄色灯泡自动减少谱峰数目。删好后将出现图16。点击图16 左侧面板最后一排工具栏的第 1 个按钮，将会出现图17中的对话框，点击 Addl Adjust 应用拟合。重复此步骤，直到如图18中的 Iteration 不变为止一般为7，拟合度r2达到0.99左右。注意：点击图16左侧面板最后一排工具栏的第 2 个按钮同样可以进展拟合；这种拟合可以直观的看到谱峰图形的拟合过程，但与上述步骤中的拟合相比速度较慢。这两种拟合的最后结果完全一致。拟合图形显示样式窗口显示工具栏图14图15图16图17图187、保存拟合结果 点击图19中左侧面板的最后一排最后1个按钮将会弹出图19中的英文对话框，点击确定将会出现图20；点击图20中左侧第二个Export输出按钮，将会出现图21中的对话框，点击第三个Excel，点击OK，将会出现图22的对话框，输入文件名保存，这个数据作为作图数据在Origin中进展作图；左侧第三个Numeric输出按钮，将会出现图23中的数据，点击Filesave as，将会出现图24中的对话框，输入文件名点击OK，将会出现图25；左侧第四个Data同上面输出Numeric数据的步骤输出按钮，将会出现图26中的数据，点击Filesave as，将会出现图26中的对话框，输入文件名点击OK，将会出现没有对话框只有数据的图26。注意保存为 TXT 文件。图19图20图21图22图23图24图25图268、最后将所有窗口关闭即可。13 / 13
