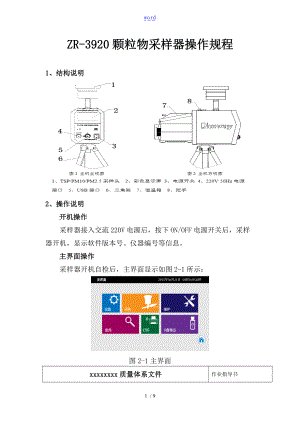

wordZR-3920颗粒物采样器操作规程1、结构说明2、操作说明开机操作 采样器接入交流220V电源后，按下ON/OFF电源开关后，采样器开机，显示软件版本号、仪器编号等信息。主界面操作 采样器开机自检后，主界面显示如图2-1所示：图2-1主界面xxxxxxxx质量体系文件作业指导书标题：ZR-3920颗粒物采样器操作规程 ALJC/ZZ 212015第 2 页 共 9 页“设置菜单，可以分别对气压、温度、时间、日期与保温箱参数进展设置。“采样菜单，可以设定采样流量、采样时间、启动时刻、间隔时间和采样 次数等参数以与启动采样操作。“维护菜单，可以对采样器的各种参数进展标定，所有参数在出厂时已标 定好，用户不必再次标定。“查询菜单，可以查询以往采样数据和掉电数据，假如采样器配备蓝牙打印 机，还可以将采样文件通过打印机打印出来。“U盘导出菜单，可以将采样数据和掉电数据导出到U盘中，方便保存查 看。“打印菜单，可以将采样数据和掉电数据批量打印。界面中右上角显示当前的系统时间。系统设置 主界面选中“设置菜单，采样器进入系统设置界面，如图2-2所示：图2-2系统设置界面xxxxxxxx质量体系文件作业指导书标题：ZR-3920颗粒物采样器操作规程 ALJC/ZZ 212015第 3 页 共 9 页该界面主要设定环境温度和大气压为测量方式或者输入方式，另外可对系统 日期、时间与背光进展调整。按“Home键返回主界面。采样设置 主界面选中“采样菜单，采样器进入采样参数设置界面，如图2-3所示：图2-3 采样设置界面选择“A路菜单，然后设置具体的采样参数如图6所示，该界面主要 对仪器的采样流量、采样时长、启动时刻、间隔时长和采样次数等参数进展设置。 如上图所示，采样器设定的A路采样流量为0.5L/min，采样时长1小时，启动 时刻09:00，间隔时间1小时，采样次数2次。 选择“B路“TSP菜单，继续设置“B路和“TSP采样参数。 采样器具有两种采样模式，定时启动模式和立即启动模式，定时启动模式为 按照设定的启动时刻启动采样，立即启动模式为按照当前时刻立即启动采样。选 中“定时启动菜单，采样器将根据设定的采样参数进展采样。假如当前时间没达 到设定的启动时刻，采样器将进入倒计时状态。当到达启动时刻时，采样器首先 对采样流量进展调零，显示如图2-4所示：xxxxxxxx质量体系文件作业指导书标题：ZR-3920颗粒物采样器操作规程 ALJC/ZZ 212015第 4 页 共 9 页图2-4 系统调零界面待调零完成后，采样器进入正式的采样过程，启动采样泵，按照设定的采样 流量等参数进展采样，如图2-5所示。图2-5 采样中界面采样过程中可同时按上边的“数据查询“打印和“U盘导出按键，对 采样数据进展查询、打印和导出，如图2-6所示。图2-6 采样过程中数据查询界面xxxxxxxx质量体系文件作业指导书标题：ZR-3920颗粒物采样器操作规程 ALJC/ZZ 212015第 5 页 共 9 页当采样器连续1分钟流量偏离设定流量的10%时，采样过程将停止，请检查 管路是否堵塞。假如采样器在采样过程中按“停止采样键，采样器将询问是否退出采样。根 据提示，按“否键将回到采样工作中继续采样，按“是键退出当前采样工作。如图2-7所示图2-7询问是否退出采样界面本采样器具有掉电保护功能，自动记忆掉电时间，假如采样过程中掉电，再次 来电时仪器将继续采样。维护菜单 主界面选中“维护菜单，采样器进入维护界面，如图2-8所示：图2-8维护界面输入正确的密码后默认出厂密码为2007，即可进入信息管理菜单。按 “Home键退出信息管理菜单。xxxxxxxx质量体系文件作业指导书标题：ZR-3920颗粒物采样器操作规程 ALJC/ZZ 212015第 6 页 共 9 页注：非专业人员不得随意修改系统维护菜单里面的设置内容。维护界面如2-9所示：图2-9维护界面维护界面中的压力、温度、流量等，需要专用仪器来进展标定，非专业人员 不得修改其中参数。在“系统设置中可以选择文件删除、系统恢复、密码设置、导出文件格式、 打印机设置与流量显示设置，出厂默认打印某某码是0000，流量显示分为刻度 流量、入口流量与标况流量，出厂默认为刻度流量。查询菜单 主界面选中“查询菜单，采样器进入数据查询界面，可进展采样数据和掉 电记录查询，如图2-10所示：图2-10查询界面xxxxxxxx质量体系文件作业指导书标题：ZR-3920颗粒物采样器操作规程 ALJC/ZZ 212015第 7 页 共 9 页按下面“采样文件“掉电记录“TSP瞬时记录键可以查看不同的文件的 详细信息，显示如图2-11、2-12、2-13所示：图2-11 采样文件界面图2-12 掉电记录界面图2-13 瞬时记录界面假如配备微型打印机，选中“打印后还可以把数据打印输出。U盘导出菜单 xxxxxxxx质量体系文件作业指导书标题：ZR-3920颗粒物采样器操作规程 ALJC/ZZ 212015第 8 页 共 9 页主界面选中“U盘导出菜单，采样器进入数据导出界面，可进展采样数据 和掉电记录的导出，如图2-14所示：图2-14数据导出界面注：采样数据和掉电记录最多可存储1000组，瞬时记录可存储30000组，存满后新的文件将覆盖最早的文件，可以通过“维护菜单中“文件全部删除来删除所有数据。打印菜单 主界面选中“打印菜单，采样器进入数据打印界面，可进展采样数据和掉 电记录的打印，如图2-15所示：图2-15数据打印界面6、须知事项仪器在运输、使用过程中应尽量防止强烈的震动碰撞与灰尘、雨、雪的侵袭。xxxxxxxx质量体系文件作业指导书标题：ZR-3920颗粒物采样器操作规程 ALJC/ZZ 212015第 9 页 共 9 页使用过程中假如仪器淋雨或内部进水应立即切断电源。不要使电源线过分弯曲、扭曲或改造、受重物重压；当电源线损坏时，为避 免危险，请交专业维修人员进展维修。请勿用湿手插、拔电源插头，以免触电。使用完毕应与时断开电源。维护菜单有密码保护，假如错误修改了里面的参数，会影响正常工作。仪器存放于枯燥、通风、防晒的地方。9 / 9
