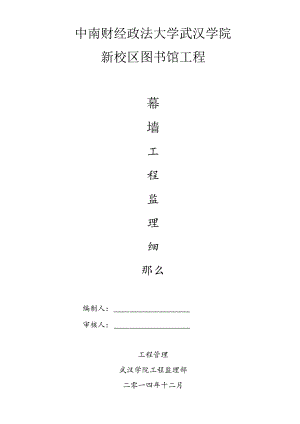

中南财经政法大学武汉学院新校区图书馆工程幕墙工程监理细那么编制人：审核人：工程管理武汉学院工程监理部二零一四年十二月一、工程特点错误!未定义书签。二、监理依据3三、监理工作流程3四、监理工作的控制要点及目标值5五、监理工作的方法及措施21六、工程的验收22.实用文档.幕墙工程监理实施细那么一、工程概况1、工程名称：中南财经政法大学武汉学院新校区一图书馆2、建设单位：中南财经政法大学武汉学院3、勘察单位：4、设计单位：5、监理单位：6、施工单位：7、设计标准与等级：建筑使用年限50年，类别3类，建筑防火分类为一类高层，耐火等级为一级,屋面防水等级为一级，抗震设防烈度为六度，地下室防水等级为二级。.8、工程地址武汉市江夏区大桥新区柏木岭村黄家湖畔9、结构形式结构形式：框架-剪力墙结构10、质量目标甲方与总包单位签订的合同目标为准。11、平安、文明施工目标甲方与总包单位签订的合同目标为准。12、总建筑面积：47609.75m1;其中地上36773.68吭地下10836.07疔，建筑基底面积8201.98m2o13、专业设计概况及专业施工特点本工程幕墙玻璃采用61ow-e+12A+6钢化中空玻璃，玻璃外观尺寸偏差要求玻璃在外观上不存在夹胶层气泡、列痕、缺角、夹钳印、叠层、磨伤、脱胶等缺陷，玻璃长度、宽度和对角线尺寸允许偏差为2mm；石材选用30mm厚花岗石，颜色由业主和设计师确定，石材外表应采用机械加工，加工后的外表应用高压水冲洗。弯曲强度不应小于8.3MPa、抗剪强度不小于13MPa。石材外表应采用六面防护处理，石材质量应巩固耐用，无暗纹、无明显色差；石材外表不允许出现坑窝、缺棱、掉角、裂纹、色线、色斑等缺陷；铝板选用2.5厚外墙铝单板，铝单板外外表三涂二烤氟碳喷涂处理，颜色由甲方确定。本工程幕墙龙骨与结构均采用后置件进行连接，采用M12*120化学螺栓，锚固深度不小于120mmo连接点按图纸施工，不少于2个锚栓；本工程螺栓设计拉拔值为：石材幕墙5.2KN。二、监理依据1、？建筑用硅酮结构密封胶?GB/16776-20052、？建筑装饰装修工程质量验收标准？GB50210-20013、？中空玻璃?GB/T11944-2021、4、？钢结构防火涂料应用技术标准?CECS245、？建筑钢结构焊接技术规程?JGJ81-20026、？绝热用岩棉、矿棉及其制品?GB/T11835-20077、已批准的监理规划8、本专业工程相关的标准、设计文件和技术资料9、施工组织设计三、监理工作流程1.玻璃幕墙施工监理控制程序2.金属石材幕墙质量监理控制程序四、监理工作的控制要点及目标值一、监理工作的控制要点1、材料质量控制：原材质量的优劣直接影响工程结构的平安，对原材的把关是监理工作的重点。1检查进场原材料及预制构件是否具有出厂合格证，并经检查验收合格前方可使用。2检查玻璃幕墙是否采用耐候性材料制作；检查金属材料和装配附件是否为不锈钢或钢材外表是否进行热浸镀锌处理；铝合金外表是否进行阳极氧化处理，否那么将影响其耐蚀性、耐磨性和装饰效果。3检查玻璃幕墙材料是否采用不燃烧性材料或难燃烧性材料、是否具有物理性能检验报告。4结构硅酮密封胶是否具有与接触材料相容性试验报告，是否附有保险年限的质量证书和技术文件。不得使用过期的结构硅酮密封胶和耐侯硅酮密封胶。5检查玻璃幕墙中用作空腹式铝合金竖向主龙骨及水平次龙骨的铝型材是否符合国家标准?铝合金建筑型材？GB/T5237中高精级的规定和?铝及铝合金阳极氧化、阳极氧化膜的总标准?GB8013）的规定。6玻璃幕墙材料应符合国家现行技术标准和?玻璃幕墙工程技术标准？JGJ10296的规定。7玻墙幕墙用铝合金型材、钢材及其配套的门窗、标准五金件应符合国家现行技术标准的规定。2、幕墙构件制作的质量控制：1玻璃幕墙在制作前应对建筑设计施工图进行核对，并应对建筑物进行复测，按实测结果调整并经设计单位同意后，方可加工组装。2加工玻璃幕墙构件所采用的设备、机具应能到达幕墙构件加工精度的要求，其量具定期进行计量检定。3、玻璃幕墙安装时的质量控制：1检查墙面的垂直度、平整度，对主体结构的孔洞及外表的缺陷，要求施工单位及时进行处理。2校核施工放线：以建筑物的轴线为依据，按土建施工单位提供的中心线及标高点将骨架的位置弹线到主体结构上。3检查骨架安装的质量：检查铝合金骨架氧化膜的保护，检查在与混凝土直接接触的部位，对氧化膜进行防腐处理。检查焊接部位是否应符合焊接要求，检查焊接部位是否刷防腐漆。骨架安装完毕全面检查玻璃幕墙骨架的尺寸是否准确。4玻璃幕墙的骨架吊装就位后进行水平、垂直、间距三个方向的调整工作时，监理工程师应旁站检验，确保质量。5检查全部胶条、胶带的塞实、压接工作是否细致周到，不得遗漏，防止漏风、漏雨，降低密封性能，达不到防风、防水的效果。检查密封胶是否注得均匀、饱满，一般注入深度在5MM左右。6检查房间四道上下左右间隙是否塞好防火矿棉，按设计要求，固定和塞紧，不得松散,更不能有间隙，以到达防火和保温的效果。7玻璃幕墙顶部和底部与结构连接的密封件至少应有三点与根底避雷系统相连。二.一般规定：1.幕墙工程应对以下材料及其性能指标进行复验：铝塑复合板的剥离强度。石材的弯曲强度；室内用花岗岩的放射性。玻璃幕墙用结构胶的邵氏硬度、标准条件下拉伸粘结强度、相容性试验；石材用结构胶的粘接强度；石材用密封胶的污染性。2 .幕墙工程应对以下隐蔽工程工程进行检验验收；预埋件或后置埋件构件的连接节点。变型缝及墙面转角处的节点幕墙的防雷装置幕墙的防火构造3 .各分项工程的检验批应按以下规定划分相同设计、材料、工艺和施工条件的幕墙工程每500IOoOm2应划分为一个检验批，缺乏500m2也划为一个检验批。同一单位工程的不连续的幕墙应单独划分检验批。对于异型或有特殊要求的幕墙，由监理单位、承建商协商确定检验批的划分。4 .检查数量应按以下规定执行：每个检验批每IoOm2应至少抽验一处，每处不得小于10m2o对于异型或有特殊要求的幕墙工程，应结合幕墙的工艺和结构特点，由监理单位、承建商协商确定。5 .幕墙及其连接件应有足够的承载力、刚度和相对主体结构的位移能力。幕墙构架立柱的连接金属角码与其他连接件应采用螺栓连接，并应有放松动措施。6 .隐框、半隐框幕墙采用的结构粘接材料必须是中性硅酮结构密封胶，其性能必须符合?建筑用硅酮结构密封胶？GB16776的规定；硅酮结构密封胶必须在有效期内使用。7 .横梁、立杆等主要受力构件，其截面受力局部的壁厚应经计算确定，且铝合金型材的壁厚不应小于3mm,型钢材壁厚不应小于3.5mmo8 .幕墙的防火应符合国家现行标准?建筑设计防火标准?GBJ16-872001年局部修订、？高层建筑民用建筑设计防火标准?GB50045-952001年局部修订的规定外，尚应符合以下规定：应根据防火材料的耐火极限决定防火层的厚度和宽度，并应在楼板处形成防火带。防火层应采取隔离措施。防火层的衬板应采用经防腐处理且厚度不小于1.5mm的钢板，不得采用铝板。防火层的密封材料应采用防火密封胶。.实用文档.防火层不得与玻璃直接接触，一块玻璃不得跨两个防火分区。9 .主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求。10 .幕墙的金属框架与主体结构应通过预埋件连接，预埋件应在主体结构混凝土施工时按设计要求埋设。埋件应牢固、位置准确，埋件的标高偏差不应大于10mm,埋件的位置与设计位置的偏差不应大于20mm。当没有采用预埋件连接时，应采用其他可靠的连接措施，并应通过试验确定其承载力。11 .单元幕墙连接处和悬挂处的铝合金型材的壁厚应通过计算确定，并不得小于5mm。12 .金属与石材幕墙安装施工应对以下工程进行验收：主体结构与立柱、立柱与横梁连接节点安装及防腐处理；幕墙的防火与保温安装；幕墙的伸缩缝、沉降健、防震缝及阴阳角的安装；幕墙的防雷节点的安装；幕墙的封口的安装。三,玻璃幕墙质量控制要点.13 幕墙的原材料、加工的半成品、成品的质量控制1玻璃幕墙承建商应按设计与合同要求进行选材，应将样品及产品合格证书提供给业主、监理、设计，经设计、业主、监理确认后将样品封存，以备对进场材料进行核查。2玻璃幕墙所采用的铝合金、金属材料和配件均应符合国家现行行业标准。材料现场的检测，应将同一厂家生产的同一型号、规格、批号的材料为一个检验批，每批应随机抽验3%,且不应少于3件。3铝合金型材的质量控制与检验承建商应向监理工程师提交以下证明文件：铝合金型材的出厂合格证、力学性能检测报告，进口型材应有国家商检部门的商检证。铝合金型材应进行壁厚、膜厚、硬度和外表质量的现场检验。用于横梁、立杆等受力杆件的截面受力部位的铝合金型材的壁厚应符合设计要求。在一般情况下要求：横梁、立杆等受力构件壁厚实测值不得小于3mm,与幕墙配合使用的门框壁厚不小于2mm,窗框壁厚不小于1.2mm,立杆、横梁的相配装饰条或压条壁厚不小于1.0mm。壁厚的检测应用分辨率为0.05mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件的同一截面的不同部位进行测量，测点不应少于5个，并取最小值。铝合金型材膜厚的检验指标铝合金型材外表阳极氧化膜厚度不应低于AAl5级。阳极氧化膜最小平均厚度不应小于15um,最小局部膜厚不应小于12Um。粉末静电喷涂涂层厚度平均值不应小于60um,其局部膜厚不应大于120um且不应小于40umo电泳涂漆符合膜局部膜厚不小于21umo氟碳喷涂涂层厚度的平均值不应小于30um,最小局部膜厚不应小于25umo检查膜厚，应采用分辨率为0.5Um的膜厚检测仪检测。每个杆件在装饰面不同部位的不应少于5个，同一测点约ICm2范围应测量5次，取平均值，修约至整数。铝合金型材的硬度检验玻璃幕墙工程使用6063T5型材的韦氏硬度值，不得小于8,6063AT5型材的韦氏硬度值，不得小于IOo型材的硬度检验采用韦氏硬度计。型材外表的涂层应去除干净，测点不应少于3个点的测量值,取平均值，修约至0.5个单位值。铝合金型材的外表质量应符合以下要求：型材外表应清洁，色泽应均匀；型材外表不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜涂层脱落等缺陷存在；外表质量的检验，应在自然散射光条件下，不使用放大镜观察检查。4钢材的质量控制与检验承建商应向监理工程师提交以下证明文件：钢材的产品合格证、钢材的力学性能复检报告，进口钢材应有国家商检部门的商检报告。玻璃幕墙工程使用的钢材，应进行膜厚和外表质量的检验。钢材的外表应进行防腐处理。当采用热浸镀锌处理时，膜厚应大于45um;当采用静电喷涂涂层厚度应大于40um;检查膜厚，应采用分辨率为0.5um的膜厚检测仪检测。每个杆件在不同部位的测点不应少于5个。同一测点约ICm2范围应测量5次，取平均值，修约至整数。钢材外表不应有裂纹、气泡、结疤、泛锈、夹杂和折叠。外表质量的检验，应在自然散射光条件下，不使用放大镜观察检查。5玻璃的质量控制与检验监理工程师应核查承建商提供的玻璃产品合格证、中空玻璃的检验报告、热反射玻璃光学性能检验报告，进口玻璃应有国家商检部门的商检证。幕墙应使用平安玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。检查玻璃产地证书，核对玻璃的加工地点和生产厂家是否与合同及样件一致，核对出厂合格证、性能测试报告。幕墙的玻璃厚度允许偏差应符合下表的规定玻璃厚度允许偏差mm)单片玻璃中空玻璃夹层玻璃5±0.26vl7时，±1.08=1722时，±1.56>22时，±2.0厚度偏差不大于玻璃原片允许偏差和中间层允许偏差之和，中间层总厚度小于2mm时，允许偏差为土0.0mm；中间层总厚度大于或等于2mm时，允许偏差为±0.2mm68±0.3IO12±0.415±0.619±1.0玻璃边长允许偏差应符合以下要求单片玻璃边长允许偏差玻璃厚度允许偏差（mm）Ll0001OOOL20002000<L30005,6±1+1,-2+1,一38,10,12+1,+2+1,-3+2,4空玻璃边长允许偏差长度允许偏差（mm）<1(X)0+1,-21000-2000+1,2.5>2000-2500+1.5,-4夹层玻璃边长允许偏差总厚度D允许偏差（mm）L1200I200<L24004D<6±1-6D<1I±111D<17÷2±217D<24÷3±3玻璃边长的检验应在玻璃安装或组装前用分度值为Imm的钢卷尺沿玻璃的周边测量，取最大偏差值。玻璃的外观质量应符合以下规定:钢化、半钢化玻璃的外观质量缺陷名称检验要求爆边不允许存在划伤每m2允许6条aW100mm,b0.1mm每m2允许3条aW100mm,0.lmm<b0.5mm裂纹、缺角不允许存在热反射玻璃的外观质量缺陷名称检验指标要求针眼距边部75mm范围内，每m2允许8处或中部每m2允许3处1.6mm<d皂2.5mm不允许存在d>2.5mm斑纹不允许存在斑点每m2允许8处1.6mm<dW5.0mm划伤每m2允许2条aW100mm,0.3mm<b0.8mm夹层玻璃的外观质量缺陷名称检验指标要求胶合层气泡直径30Omm的圆内允许长度为12mm的胶合层气泡2个胶合层杂质直径50Omm的圆内允许长度小于3mm的胶合层杂质2个裂纹不允许存在爆边长度和宽度不得超过划伤、磨伤不得影响使用脱胶不允许存在玻璃的外观检验，应在良好的自然光或散射光照条件下，距玻璃正面600mm处，观察被检验的玻璃外表。缺陷尺寸应采用精度为Slmm的读数显微镜测量。中空玻璃的质量指标应符合以下规定：玻璃厚度及空气隔层的厚度应符合设计要求和标准要求；中空玻璃的对角线之差不应大于对角线平均长度的0.2%；玻璃幕墙的中空玻璃应采用双道密封。外层密封胶胶层宽度不应小于5mm;半隐框和隐框幕墙的中空玻璃的外层胶应采用硅酮结构密封胶，胶层宽度应符合结构计算的要求。内层密封采用丁基密封腻子，打胶应均匀、饱满、无间隙。中空玻璃的内外表不得阻碍透视的污迹及粘胶飞溅现象。6玻璃幕墙的硅酮结构胶及密封材料质量控制与检验承建商应向监理工程师提供以下证明文件：每批硅酮结构胶的质量保证书和产品合格证；国家指定检测机构出具的硅酮结构胶、密封胶与实际工程用的基材的相容性检验报告和结构硅酮胶剥离粘接性试验报告；进出口硅酮结构胶应有国家商检部门的商检证；隐框、半隐框幕墙采用的结构粘接材料必须是中性硅酮结构胶密封胶，其性能必须符合?建筑用硅酮结构密封胶？GB16776的规定，硅酮结构胶必须在有效期内使用。承建商应提供剥离幕墙用结构胶的邵氏硬度、标准条件下拉伸粘接强度、相容性试验的复验报告；硅酮结构胶的检验指标，应符合以下要求：硅酮结构胶必须是内聚性破坏；硅酮结构胶的切开的截面应颜色均匀、注胶饱满、密实；硅酮结构胶的注胶宽度、厚度应符合设计要求，且宽度不得小于7mm,厚度不得小于6mm密封胶的检验指标，应符合以下要求：密封胶外表应光滑、平整、密实、无缝隙；密封胶的粘结形式、宽度应符合设计要求，厚度不应小于3.5mm;密封胶的检验应采用观察检查、切割检验方法；其他密封材料和衬垫材料的检验指标，应符合以下要求：应采用有弹性、耐老化的密封材料；橡胶密封条不应有硬化龟裂现象；称垫材料与硅酮结构胶、密封胶相容；双面胶带的粘接性能应符合设计要求；其他密封材料和称垫材料的检验，应采用观察的方法；密封材料的延伸性应以手工拉伸的方法进行；7玻璃幕墙五金及其他配件质量控制与检验承建商应向监理工程师提供以下证明文件：钢材的产品合格证。，连接件的产品合格证，镀锌工艺处理质量证书，螺栓、螺母、滑撑、限位器等产品的合格证，门窗配件的产品合格证，制钉力学性能检验报告。玻璃幕墙五金及其他配件应符合设计要求合及合同规定的质量要求。玻璃幕墙中与铝合金型材接触的五金件应采用不锈钢或铝制品，否那么应加设绝缘垫片。除不锈钢外，其他钢材应进行外表热浸镀锌或其他防腐处理。连接件、转接件的质量要求：连接件、转接件的外观应平整，不得有裂纹、毛刺、凹坑、变形等缺陷；当采用碳素钢时，外表应作热浸镀锌处理；连接件、转接件的开孔长度不应小于开孔宽度加40mm,孔边至板边距离不应小于开孔宽度的1.5倍。连接件、转接件的板厚不得有负偏差。紧固件的质量要求：紧固件宜采用不锈钢六角螺栓，不锈钢六角螺栓应带有弹簧垫圈。主要受力杆件不应采用自攻螺钉。钟钉可采用不锈钢钾钉或抽芯铝钾钉，但作为结构受力的钾钉应进行受力验算，构件之间受力连接不得采用抽芯率钟钉。滑撑、限位器的质量要求与检验：滑撑、限位器应采用奥氏体不锈钢，外表应光洁，不应有斑点、砂眼及明显的划痕。金属层应色泽均匀，不应有气泡、露底、泛黄、龟裂等缺陷。强度和刚度应符合设计要求。滑撑、限位器的紧固钾接处不得松动，转动和滑动处应灵活，无卡阻现象。滑撑、限位器的检验：用磁铁检查滑撑、限位器的材质；用观察和手动检查外观质量及灵活性。门窗锁及其他配件的质量要求与检验：门窗锁及其他配件的质量应符合设计要求；门窗锁及其他配件应开关灵活，组装牢固，多点连动锁的配件其连动性应一致；防腐处理应符合设计要求。镀层不应有气泡、露底、脱落等明显缺陷；门窗锁及其他配件应采用观察和手动检查外观质量及灵活性。14 玻璃幕墙的施工安装质量控制与检验15 玻璃幕墙使用的玻璃应符合以下规定：幕墙应使用平安玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。幕墙玻璃的厚度不应下于6mm。全玻幕墙肋玻璃的厚度不应小于12mmo玻璃幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结构胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。幕墙的夹层玻璃应采用聚乙烯醇缩酊醛CPVBJ胶片干加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片CPVBJ厚度不应小于0.76mm。钢化玻璃外表不得有损伤；8.0mm以下的钢化玻璃应进行引爆处理。所有幕墙玻璃应进行边缘处理。应进行磨边、倒棱、倒角，处理的精度应符合设计要求。边缘处理的检验应采用观察、手摸的方法。监理工程师应主要的问题：幕墙玻璃应使用平安玻璃，平安玻璃系指夹层玻璃和钢化玻璃，但不包括半钢化玻璃。半钢化玻璃在虽然强度较大，但在破坏时仍然会形成锐利的碎片伤人，故不属于平安玻璃。对于镀膜玻璃在安装时，镀膜面应朝向室内，非镀膜面朝向室外。2幕墙与主体连接各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理必须符合设计要求。3隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100mm,厚度不应小于2mm,托条外端应低于玻璃外外表2mm。4明框玻璃幕墙的玻璃安装应符合以下规定：玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定，玻璃的嵌入量不得小于15mmO玻璃与构件不得直接接触，玻璃四周与构件的凹槽底部应保持一定的空隙，每块玻璃下部至少应放置两块宽度与槽口相同、长度不小于100mm的弹性定位垫块；玻璃的嵌入量和空隙应符合设计要求。玻璃四周的橡胶条的材质、型号应符合设计要求，镶嵌应平整，橡胶条长度应比边框内槽长1.5%2.0%,橡胶条在转角处应斜面断开，拼角处应粘结牢固后嵌入槽内。5高度超过4m的全玻璃幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密。缝隙宽度不宜小于6mm。玻璃面板的安装：玻璃面板的安装应先上后下，先中间后两侧，安装时应控制间隙尺寸，安装完后再统一调整一次间隙使其到达允许偏差范围之内，经监理检验合格前方可进行注胶；玻璃面板大拿内侧与驳接爪的定位距离应在35mm40mm；驳接座、驳接爪、驳接头是点支承玻璃幕墙的核心部件，必须严格控制质量。其型号、外表处理、制作加工质量应满足设计要求。驳接系统的安装固定:全部支承系统必须经测量校正检验合格前方可进行驳接系统的安装；驳接爪安装后应校核定位尺寸；驳接爪定位销孔偏差应控制小于0.5mm;在玻璃安装前先将驳接头安装在玻璃上的孔洞并锁紧定位，而后与玻璃一起安装，在玻璃提升至安装位置时，与驳接爪连接固定；驳接座轴心安装偏差V3mm,对角线偏差V5mm,用激光指正仪校正。6玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。7玻璃幕墙的四周、幕墙的内外表与主体之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。8玻璃幕墙的开启窗的配件应齐全，安装牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。9玻璃幕墙应无渗漏。应采用现场淋水检验。举头检验方法按?玻璃幕墙工程质量检验标准?JGJ/139-2001附录C的规定进行。IOJ玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。幕墙的防雷设计必须经建筑设计单位的认可。幕墙的防雷应符合建筑物壁雷等级要求。幕墙应与建筑防雷组成防雷体系，其接地电阻值应小于4Q。18.玻璃安装质量控制玻璃外表应平整、洁净；整幅玻璃的色彩应均匀一致，无明显的色差，色差不得大于3CIELAB色差单位；不得有污染、析校和镀膜损坏、脱落现象。钢化玻璃外表不得有划痕。热反射玻璃面应无明显的变色、脱落现象。镀膜面不得暴露于室外。每m2暴露外表的质量要求工程质量要求检验方法明显划伤和长度10Omm的轻微划伤不允许观察长度W100mm的轻微划伤8条用尺检查擦伤的总面积500mm2用尺检查四.石材幕墙工程监理质量控制要点1 .预埋件的锚固件：位置；施工精度；固定状态；有无变形、生锈；防腐涂料是否完好；连接件：安装部位；施工精度；固定状态；防锈处理；垫片是否安装是否安放；构架安装：安装部位；施工精度；固定状态；横平竖直、大面平整；防锈处理；石材安装：石材的弯曲强度、吸水率；安装牢固；水平及垂直度；大面平整；外观：色调、色差、污染清理、划痕；功能：雨水泻水通路、密封状态；防锈处理；密封胶嵌缝：注胶无遗漏；胶缝品质、形状、气泡；外观、色泽；周边污染清理；注胶变形在适宜的温度和湿度的条件下进行；石材幕墙安装后应进行“三性检验，必须到达设计与标准要求；清洁：清洗溶剂符合要求；清洗无遗漏、无残留物；2 .石材的质量控制1石材幕墙工程的石材宜选用火成岩，石材的吸水率应小于0.8%。2花岗岩板材的弯曲强度应经法定检测机构检测确定，其弯曲强度不应小于8Mpa°3石材外表的处理方法应根据设计、环境和用途确定。4为满足等强度计算的要求，火烧石板的厚度应比抛光石材厚3mm。5石材外表应采用机械加工。加工后的外表应用高压水冲洗，严紧用溶剂型的化学清洗剂清洗石材。6当采用含有放射性物质时，应进行放射性测定，测定结果应符合现行行业标准?天然石材产品放射性防护分类控制标准？JC518的规定。7石材的技术要求和性能的试验方法应符合现行国家标准和行业标准。8石材的加工石板连接部位应无崩坏、暗裂等缺陷。其他部位崩边不应大于5mm×20mm,或缺角不大于20mm时可修补后使用，但每层修补的石板块数不应大于2%,且宜用于立面不明显的部位;.实用文档.石板的外形尺寸包括异形尺寸应符合设计要求；石板的外表的色泽应符合设计要求；火烧石应按样板检查烧后的均匀程度，火烧石不得有暗裂、崩裂情况；石板的编号应同设计编号相一致，不得因加工而造成混乱；石板的加工尺寸的允许偏差应符合行业标准?天然花岗岩石建筑板材？JC205的有关规定中一等品的要求；钢销安装方式的石板加工：钢销的位置应根据板材的大小而定。孔位距离边端不得小于石板厚度的3倍，也不得大于180mm；钢销间距不宜大于600mm；边长不大于Irn时，每边应设两个钢销，边长大于Im时，应采用复合连接；石板的钢销孔的深度宜为22mm33mm,孔径宜为7mm或8mm,钢销直径宜为5mm或6mm,钢销长度宜为20mm30mm；石材的钢销孔处不得有损坏或崩裂现象，孔内应光滑、洁净；通槽安装方式的石板加工：石板通槽的宽度宜为6mm或7mm,不锈钢支承板的厚度不宜小于3.0mm,铝合金支承板的厚度不宜小于4.0mm;石板开槽后不得有损坏和崩裂现象，槽口应打磨成450倒角；槽内应光滑、洁净；短槽安装方式的石板加工：每块石板的上下边应各开两个短平槽长度不应小于100mm，在有效长度内槽的深度不宜小于15mm；开槽宽度宜为6mm或7mm；不锈钢支承板的厚度不宜小于3.0mm,铝合金支承板的厚度不宜小于4.0mmo弧形槽的有效长度不应小于80mm；两短槽边距边端的距离不得小于石板厚度的3倍，也不得大于180mm；石板开槽后不得有损坏和崩裂现象，槽口应打磨成450倒角；槽内应光滑、洁净；3 .金属材料:1不锈钢材料宜采用奥氏体不锈钢材，其技术指标应符合现行国家标准。2钢材技术指标应符合现行国家标准。钢结构幕墙高度超过40mm时，钢构件宜采用高耐候结构钢，并应在其外表涂刷防腐剂。钢构件采用冷弯薄壁型钢时，除应符合现行国家标准?冷弯薄壁型钢技术标准？JGJ18规定外,其壁厚应通过计算确定，但不得小于3.5mm。防腐处理应按钢结构防腐要求进行。3采用的五金件应符合设计要求和现行国家标准；4 .密封材料1幕墙应采用中性硅酮结构密封胶、中性硅酮耐候胶，必须有与所接触材料的相容性试验报告。硅酮结构密封胶应符合现行国家标准?建筑用硅酮结构密封胶？GB16776的规定。硅酮耐候密封胶的性能应符合下表的规定:项目性能金属幕墙用石材幕墙用表干时间11.5h流淌性无流淌10mm初期固化时间（2250C）3d4d完全固化时间（相对湿度250%,温度25±20C）714d邵氏硬度20301525极限拉伸强度0.110.14MPa21.79MPa断裂延伸率2300%撕裂强度3.8Nmm施工湿度5480C污染性无污染固化后的变位承受能力25%W650%有效期912个月注：本表亦适用于金属幕墙工程同一幕墙工程应采用同一品牌的单组分或双组分的硅酮密封胶，并应有保质年限的质量证书。用于石材幕墙的硅酮结构密封胶还应有证明无污染的试验报告。同一幕墙工程应采用同一品牌的硅酮结构密封胶和硅酮耐候密封胶配套使用。硅酮结构密封胶、硅酮耐候密封胶应在有效期内使用。2橡胶条应有化学成分化验报告和保质年限证书；使用的低发泡间隔双面胶带应符合现行行业标准?玻璃幕墙工程技术标准？JGJ102的有关规定。5 .石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。6 .根据板材的安装方式要求，石材的孔、槽的数量、位置、尺寸应符合设计要求。7 .石材幕墙与主体结构连接的预埋件，应在主体施工时按设计要求埋设。预埋件应牢固，位置准确，预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高误差不应大于IOmm,预埋件位置误差不应大于20mm。对于后置埋件应进行抗拔力试验，抗拔力应符合设计要求。对预埋件和后置埋件应进行工种间的检验交接，施工双方、监理工程师均应在交接记录上签署。8 .石材幕墙的金属框架立杆与主体的预埋件的连接、立杆与横梁的连接、连接件与金属框架及连接件的防腐处理应符合设计要求。监理工程师应采用手扳与进行隐蔽验收。验收应按以下要求进行：立杆安装标高偏差不应大于3mm,轴线前后安装偏差不应大于2mm,左右偏差不应大于3mm；相邻两根立杆安装标高偏差不应大于3mm,同层立杆的最大标高偏差不应大于5mm,相邻两根立杆的距离偏差不应大于2mm；立杆一般为竖向构件，它的安装的准确性和质量，影响到整个幕墙的安装质量，是幕墙安装质量控制的关键之一。应将横梁两端的连接件及垫片安装在立杆的预定位置，并应安装牢固，其接缝应严密；横梁与立柱的连接尽量采用螺栓连接，连接处应用弹性橡胶块，橡胶块应有10%20%的压缩性，以适应和消除横向的温度变形的影响。相邻两根横梁水平标高偏差不应大于1mm。同层标高偏差：当一幅幕墙宽度小于或等于35m时。不应大于5mm；当一幅幕墙宽度大于35m时，不应大于7mm；9 .石板的安装要求应对横梁连接进行检查、测量、调整。石板安装左右、上下的偏差不应大于1.5mm；石板空缝安装时，必须有防水措施，并应有符合设计要求的排水出口；填充硅酮耐候密封胶时，金属板缝的宽度、厚度应根据硅酮耐候胶的技术参数，经计算后确定;幕墙的钢构件的施焊，应符合钢结构的施工要求，施焊后其外表应采取有效的防腐措施;幕墙竖向和横向板材组装安装允许偏差：mm工程尺寸范围允许偏差检查方法相邻两竖向板材间距尺寸（固定端头）+2.0钢卷尺两块相邻金属板±1.5靠尺相邻两横向板材间距尺寸间距W2000mm间距>200Omm±1.5±2.0钢卷尺分格对角线差对角线长度W2000mm对角线长度200Om3.03.5钢卷尺相邻两块横向板材的水平标高差2.0水平仪横向板材的水平度构件长度W2000mm2.0水平仪或水平尺构件长度200Omm3.0竖向板材的直线度2.52.0m的靠尺和钢卷尺石板下连接托板水平夹角允许向上倾斜，不准向下倾斜+2.0度塞尺O石板上连接托板水平夹角允许向下倾斜O一2.0度10 .石材幕墙的防火、保温、防潮材料设置应符合设计要求，并应密实、均匀、厚度一致。11 .幕墙的防雷装置必须与主体结构的防雷装置可靠连接。要求与玻璃幕墙相同。12 .检查各种变型缝、墙角的连接节点应符合设计要求和技术标准的规定。石板的转角宜采用不锈钢支承件或铝合金型材专用组建组装。当采用不锈钢支承件组装时，不锈钢支承件的厚度不应小于3mm；当采用铝合金型材专用组件组装时，铝合金型材的壁厚不应小于4.5mm,连接部位的壁厚不应小于5mm;12 .检查幕墙板缝的注胶：注胶应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。13 .水检验，石材幕墙应无渗漏。根据JG3035的有关规定，在一般情况下，在幕墙安装两个层高，以20m长度作为一个试验段,要在进行镶嵌密封后，并在接缝按设计要求进行防水处理后，再进行渗漏性检测、喷射水头应垂直于墙面，沿缝前后移动每处喷射时间约5min水压应根据条件而定，在试验时在幕墙内侧检查是否漏水。14 .每m2石材幕墙的外表质量和检验方法工程质量要求检验方法明显划伤和长度10Om的轻微划伤不允许观察长度WloOmm的轻微划伤W8条用钢尺检查擦伤总面积500mm2用钢尺检查15.金属幕墙安装允许偏差项次工程允许偏差(mm)检验方法1幕墙的垂H咬幕墙IHJ度W30m10用经纬仪检查30mV幕墙JwJ度W60m1560mV幕墙高度9Om20幕墙高度90m252幕墙的水平度3用水平仪检查3板材立面垂直度3用垂直检测尺检查4板材上沿水平度2用Im水平尺和钢尺检查5相邻板材板角错位1用钢直尺检查6幕墙外表平整度23用垂直检测尺检查7阳角方正24用直角检测尺检查8接缝直线度34拉5m线，缺乏5m拉通线，直尺检查9接缝上下差1用钢尺和塞尺检查1O接缝宽度12用钢直尺检五、监理工作的方法及措施1 .幕墙的设计、制造、安装涉及力学强度、刚度、稳定性、防水、隔热、隔声、采光、气密、抗震、防火、壁雷、环保等方面的技术要求，这些要求均与建筑的外观、使用功能及人身平安有着密切的关系，因此，对设计、制造、安装的企业，国家行政主管部门对从事该行业的单位均颁发了资质证书。安装必须由专业施工队伍承当。监理工程师应核查承建单位资质等级及人员的上岗证书。2 .设计图纸应按规定送有关部门进行施工图审查，经批准前方可实施。3 .施工组织设计的1程工程部的管理人员组成及岗位证书；2幕墙的选材、制造、安装、成品保护的技术措施3幕墙的选材、制造、安装质量控制与检验验收的技术标准和检验批的划定；4幕墙现场安装施工与其他工种的协调措施与方案；5合同工期与进度方案；工人及成品、半成品供给方案；6现场施工的平安措施4 .图纸会审与设计交底：1明确幕墙的体系、选材、幕墙性能、各种节点处理要求等；2查建筑、结构图与幕墙施工图设计在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确；5 .检查幕墙制造单位的生产工艺流程、生产环境条件和技术控制水平。6 .硅酮结构胶应在温度150C300C、相对湿度50%以上、洁净的室内进行，不得在现场打注。7 .行施工现场交接。交接前幕墙承建单位应会同土建施工单位对主体结构与幕墙有关的部位进行测量、检验，确认主体施工质量偏差能否满足幕墙施工要求。对出现的超过主体结构验收标准的偏差部位，应由主体结构施工单位予以处理。对于个别预埋件偏差或漏埋，那么由幕墙安装单位处理。8 .根据主体结构与幕墙的承建商的施工合同进度要求，明确业主、监理、主体、明确及其他专业承建商之间的协作配合关系。明确材料、配件
