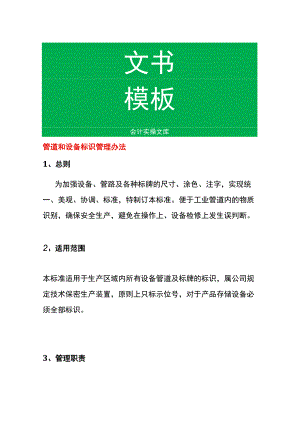

文书模板会计实操文库管道和设备标识管理办法1、总则为加强设备、管路及各种标牌的尺寸、涂色、注字，实现统一、美观、协调、标准，特制订本标准。便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断。2、适用范围本标准适用于生产区域内所有设备管道及标牌的标识，属公司规定技术保密生产装置，原则上只标示位号，对于产品存储设备必须全部标识。3、管理职责3.1 设备动力处作为设备标识管理部门，负责制定有关标准和对设备标识检查督促管理。3.2 各分管车间按照有关规定，对分管设备及管道作出标识。3.3 安全标识由安环处负责管理。4、设备标识4.1 设备注字包括设备位号、设备全称。4.2 其中汉字均采用中文仿宋体，英文代号、化学符号为正体大写。4.3 最初的管道识别要在所有被控生产系统和周围被控区域完成。所有的设备都必须迅速完成最初阶段。被控系统和区域的定义是,生产要素和/或成品的主要部分。例如：纯净的压缩空气一从空压机到使用点的压缩空气分布系统。蒸汽一从蒸汽分布系统到与生产设备有关的使用点,如消毒器,产品热交换器。产品管道系统一从混合罐等中间步骤到灌装设备。此标准的第二个阶段是鉴别所有设备内的管道系统,包括非生产性的管道系统,如消防管道,蒸汽供热管道等。4.4 整体设计标识位置应以醒目和容易看到为原则，要求横写。管道必须用不同颜色识别：纯化水-金属原色压缩空气管道-蓝色水管道-艳绿可燃气体管道-中黄并伴有"危险”标识消防水管道-红色并伴有“消防专用"标识电缆管道-金属原色或白色蒸汽管道及冷冻水管道-银白色管道由图例而不是色码或色带鉴别、色码或色带可能作为图例识别的补充识别。除管道本身外,管道系统还包括管件,阀门,管外保护层。要求经常维护、测试、取样或维修的设备必须用唯一的数字或字母标识。并且标识其状态（如运行中、验证中、维修维护中、待用等）。暴露的管道系统会涉及到运输材料和流程方向。必须按大约100英尺的间隔放置图例。在每一房间或区域,要求最少贴一枚图例。因常规清洁,卫生处理而拆开的管道系统,或重新装配的管道系统无需贴标签。4.5 附加图例放置要求：从实体连接上看,其受控系统不明显的所有阀门。所有的使用点*从实体连接上看,运输物质不明显处。流程方向不用在使用点上标出。如果使用点与个人舒适度有关,而且可以很容易的通过所使用的剂量器（如,饮水器才由水马桶）测定,则不要求在此类使用点上贴标签。应在制造商的指导下使用管道识别图例。在被识别管道的6英尺内悬挂链条悬挂标志。在可以改善标志可见度的情况下,可以有例外。如果所使用的颜色很突出,能简单的从底色中识别出来,也可以使用镂花涂装来识别管道。目前正在安装其初步管道识别系统的设备上,应尽可能的购买或构建与以下表格内的图例字母大小相近的图例字母。管道外直径或管外保护层图例字母大小DN>1532mm25mm15mmDN>32mmx51mm35mm20mmDN>51mms150mm52mm32mmDN>15Ox254mm85mm65mm>254mmIlOmm90mm4.6被认可的图例一般区域：用粘合剂和乙烯基或布,塑料灌入图例。塑料的,预先包边的。链条和悬浮标志。用环氧漆打钢印。不锈钢或塑料链条的层压塑料标记。周围被控区域：不锈钢或有不锈钢或塑料悬浮标记的塑料链条。用环氧漆打钢印。带粘合剂的乙烯基(BradyB-350PEMA-CODE膜层)或其他同类的。
