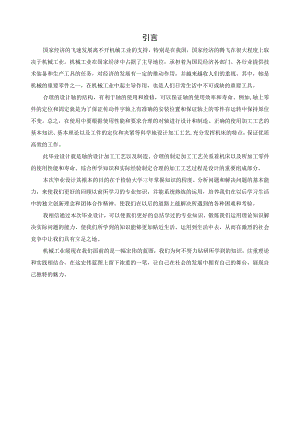

引言国家经济的飞速发展离不开机械工业的支持，特别是在我国，国家经济的腾飞在很大程度上取决于机械工业。机械工业在国家经济中占据了主导地位，承担着为国民经济各部门、各行业提供技术装备和生产工具的任务，对经济的发展有一定的推动作用，并越来越收人们的重视。其中，轴是机械的重要零件之一，在机械工业中起主导作用，也是人们日常生活中不可或缺的重要工具。合理的设计轴的结构，有利于轴的使用和维修，可以保证轴的使用效率和寿命。例如,轴上零件的定位和固定就是为了保证传动件字轴上有准确的安装位置和保证轴上的零件在运转中保持原位不变。总之，在使用中要根据使用性能和要求合理的对轴进行设计和制造。正确的使用加工工艺的基本知识、基本理论以及工件的定位和夹紧等科学地设计加工工艺,充分发挥机床的特点，保证优质高效的工作。此毕业设计就是轴的设计加工工艺以及制造。合理的制定加工工艺关系着机床以及所加工零件的使用性能和寿命。综合所学知识和实际经验制定合理的加工工艺过程是设计的重要组成部分。本次毕业设计其根本的目的在于检验大学三年掌握知识的程度、分析问题和解决问题的基本能力，来使我们更好的回顾以前所学习的专业知识，并能系统熟练的运用，培养我们在以后学习生活中的独立创新理念和团体合作精神。使我们在以后的道路上能解决所遇到的各种困难和考验。我相信通过本次毕业设计，可以使我们更好的总结学过的专业知识，锻炼我们运用理论知识解决实际问题的能力，使我们所学到的知识能够更加贴近生活、运用到生活中去，从而在激烈的社会竞争中让我们具有立足之地。机械工业展现在我们面前的是一幅宏伟的蓝图，我们为何不努力钻研所学到的知识，注重理论和实践相结合，在这宏伟蓝图上留下浓重的一笔，让自己在社会的发展中拥有自己的舞台，展现自己独特的魅力。正文一、轴的结构加工工艺性和技术要求轴类零件是机器中经常遇到的典型零件之一,这主要功用是支承回转零件（如:齿轮,蜗轮,带轮,链轮,联轴器等）并传递运动和动力，传递扭矩和承受载荷。轴类零件是常见的典型零件之一。按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。一般机械中，阶梯轴应用最为广泛。1.I轴的结构工艺性零件是各要素、各尺寸组成的一个整体，所以更应考虑零件整体结构的工艺性。工艺性是指所设计的零件能在满足使用要求的前提下，其结构应能满足机械加工和电火花加工过程的工艺要求，这样有利于应用先进的、高效率的加工方法，从而降低生产升本，提高劳动生产率。对零件结构工艺性的要求大致有以下几点：1）便于达到零件图上要求的加工质量。即零件的结构应能保证在加工时用比较容易、工作量较小的方法来达到规定的质量要求。2）便于采用高生产率的加工方法。如零件加工表面形状的分布应合理；零件结构应标准化、规格化；零件应具有足够的刚性等。3）有利于减少零件的加工工作量。零件设计时应尽量减少加工表面，减少工作量和刀具、电极、材料的消耗。4）有利于缩短辅助时间。如零件加工时便于定位和装夹，既可简化夹具结构，又可缩短辅助时间。台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。因此轴的结构工艺性包括以下方面：1）轴类零件的材料。一般轴类零件常用45钢，根据不同的工作条件采用不同的热处理规范（如正火、调质、淬火等），以获得一定的强度、韧性和耐磨性。对中等精度而转速较高的轴类零件，可选用40Cr等合金钢。这类钢经调质和表面淬火处理后，具有较高的综合力学件能。精度较高的轴，有时还用轴承钢GCrlS和弹簧钢65Mn等材料，它们通过调质和表面淬火处理后，具有更高耐磨性和耐疲劳性能。对于高转速、重载荷等条件下工作的轴，可选用20CrMnTi、20MnZB、20Cr等低碳合金钢或38CrMoAlA氮化钢。低碳合金钢经渗碳淬火处理后，具有很高的表面硬度、抗冲击韧性和心部强度，热处理变形却很小。2）轴的几何形状和尺寸应尽量满足加工.装配和维修的要求。为此,常采以下措施：轴的形状应力求简单,但在保证零件都能装配到应有位置的前提下，轴的阶梯数量应最少。为了减少加工刀具的种类和减刀具的更换时间,轴上的一些尺寸应力求统一并符合规定。如各轴段的过渡圆、倒角、退刀槽等尺寸，当轴上有两个以上的键槽时,槽宽应尽可能一致且置于同一母线上，为了便于装拆轴上零件,轴端及各轴段的端部均应制成45°的倒角，过盈配合的轴段,轴上零件压入端可做出锥度或在此一直径段上采用不同的尺寸公差，当轴的某段须磨削加工或车削螺纹时必须留出越程槽和退刀槽。3）轴上零件的轴向定位和固定为了防止零件的轴向移动,通常采用下列结构形式以下实现轴向固定:轴肩、轴环、套筒、圆螺母和止退垫圈、弹性挡圈、螺钉锁紧挡圈、轴端挡圈以及圆锥面和轴端挡圈等；轴上零件的周向定位,周向定位的目的是为了限制轴上零件相对于轴的转动，以满足机器传递扭矩和运动的要求。常用的周向定位方法有销、键、花键、过盈配合和成形联接等,其中以健和花键联接应用最广。4）肩或轴环定位时,其高度必须小于轴承内圈端部的厚度。用套筒、圆螺母、轴端挡圈作轴向定位时,一般装配零件的轴头长度应比零件的轮毂长度短2-3mm以确保套筒螺母或轴端挡圈能靠紧零件端面。5）由于大多数轴工作时承受变应力，因此设计时要采取措施来提轴的疲劳强度,特别要注意结构的每个具体部位的设计,要降低应力集中，尽量避免在轴上开横孔，切口或凹槽。在重要和结构中，可采用凹切圆角或肩环来增大轴肩圆角半径。对于安装平键的轴槽,用盘铳刀铳出的过渡平缓,因而应力集中小。相对于过盈配合的轴段,除了在保证传递载荷的前提下尽量减少过盈量外,还可在轴上或轮毂上加工卸载槽。1.2轴的结构工艺性分析与技术要求分析1）在直径为中28K7黑歌mm的带键槽轴段上安装齿轮,保证了齿轮的稳定和运动的准确性,表面粗糙度Ra值为3.2um；2）直径为25K7：湍:mm的轴为传动输出轴，为了传递运动和动力铳有键槽,表面粗糙度Ra值为3.2um；3）直径为34mn的轴的右端为轴颈，安装滚动轴承，并固定于箱体的轴承孔中，表面粗糙度Ra值为3.2um；4）直径为35K6+2长的两个轴为位置固定轴，保证轴转动方向在一定范围内，表面粗糙度Ra值都为1.6Unb并确定5）其余各圆柱配合表面Ra值都为2.5un;6）工件材料选用45钢，并经调质处理,布氏硬度为220-250HBSo二、轴类零件的毛坯与选择选择毛坯，主要是确定毛坯的种类、制造方法及其制造精度。毛坯的形状、尺寸越接近成品，切削加工余量就越少，从而可以提高材料的利用率和生产效率，然而这样往往会使毛坯制造困难，需要采用昂贵的毛坯制造设备，从而增加毛坯的制造成本。所以选择毛坯时应从机械加工和毛坯制造两方面出发，综合考虑以求最佳效果。2.1毛坯的选择毛坯的形状和尺寸应尽量接近零件的形状和尺寸，以减少机械加工。结构形状和尺寸的要求：选择毛坯时，应认真分析零件的结构形状和尺寸特点，选择与之相适应的毛坯制造方法。1）力学性能的要求：对于力学性能要求较高，特别是工作时要承受冲击和交变栽荷的零件，为了提高抗冲击和抗疲劳破坏能力，一般应选择锻造毛坯，如：机床、汽车的传动轴和齿轮。2）表面质量的要求：为降低生产成本，现代机械产品上某些非配合表面有尽量不加工的趋势，即实现少、无切削加工.3）轴类零件的毛坯,可根据轴类零件的使用要求,生产类型设备条件及结构,可选用棒料,锻件等,对于外圆直径相差不大的轴，但一般以棒料为主,而对于外圆直径相差不大的阶梯轴或重要的轴,常选用锻件,这样既节约材料又减少机械加工的工作量,还可改善机械性能.根据生产规模的不同，毛坯的段件方法有自由锻和模锻两种，中小批生产多采用自由锻,大批大量生产时采用模锻。轴类零件的材料,加工轴类零件应根据不同的工人条件和使用要求.选用不同的材料并采用不同的热处理（如调质.正火,淬火,等）从而获得一定强度,韧性和耐磨性。45号钢是优质碳素结构钢,它具有较好综合力学性能,则45号钢是轴类零件的常用材料,这价格较为便宜,通过进行调质或正火等处理后,可提高其力学性能.而且其切削性能也较好,还能获得较高的强度和韧性等综合的机械性能.调质后可达到了217-255/HBS加工不重要或受力较小的轴,可采用Q235,Q255.Q275.等碳素结构钢.合金钢的力学性和淬火性能比碳素钢要好，但应力集中比较敏感且价格较贵，多用于强度和耐磨性能要求较高的场合，如：20cr.20crMnTi等。低碳合金钢，经渗碳淬火后提高耐磨性能，表面可达到5060HRC.20CrMoAI等，合金钢，具有良好的高温力学性，常用于高温高速及重载的场合。但合金钢在常温下，及弹性模量和碳素钢差不多，故当其他条件相同时合金钢代替碳素钢并不能提高轴的钢度等等。2.2确定毛坯时应考虑的因素：1）零件的材料及其力学性能。当零件的材料选定以后，毛坯的类型就大体确定了。例如,材料为铸铁的零件，自然应选择铸造毛坯；而对于重要的钢质零件，力学性能要求高时，可选择锻造毛坯。2）零件的结构和尺寸。形状复杂的毛坯常采用铸件，但对于形状复杂的薄壁件，一般不能采用砂型铸造；对于一般用途的阶梯轴，如果各段直径相差不大、力学性能要求不高时,可选择棒料做毛坯，倘若各段直径相差较大，为了节省材料，应选择锻件。3）生产纲领的大小。对于大批大量生产，应选择高精度的毛坯制造方法，以减少机械加工，节省材料。4）现有生产条件。选择毛坯类型时，要结合本企业的具体生产条件，如现场毛坯制造的实际水平和能力、外协的可能性等。5）充分考虑利用新技术、新工艺和新材料的可能性为了节约材料和能源，减少机械加工余量，提高经济效益，只要有可能，就必须尽量采用精密铸造、精密锻造、冷挤压、粉末冶金和工程塑料等新工艺、新技术和新材料。锻件适用于强度要求高、形状比较简单的零件毛坯，其锻造方法有自由锻和模锻两种。自由锻造锻件是在锻锤或压力机上用手工操作而成形的锻件。它的精度低，加工余量大,生产率也低，适用于单件小批生产及大型锻件。模锻件是在锻锤或压力机上，通过专用锻模锻制成形的锻件。它的精度和表面粗糙度均比自由锻造的好，可以使毛坯形状更接近工件形状，加工余量小。同时，由于模锻件的材料纤维组织分布好，锻制件的机械强度高。模锻的生产效率高，但需要专用的模具，且锻锤的吨位也要比自由锻造的大。主要适用于批量较大的中小型零件。综上所述:选择45钢,毛坯件为锻件,毛坯长度为：50X314。三：定位基准选择和加工路线的制定3.1定位基准的选择：基准的定义：在零件图上或实际的零件上，用来确定其它点、线、面位置时所依据的那些点、线、面，称为基准。基准按其功用可分为：1）设计基准：零件工作图上用来确定其它点、线、面位置的基准，为设计基准。2）工艺基准：是加工、测量和装配过程中使用的基准，又称制造基准。a>工序基准：是指在工序图上，用来确定加工表面位置的基准。b、定位基准：是加工过程中，使工件相对机床或刀具占据正确位置所使用的基准。c、度量基准（测量基准）：是用来测量加工表面位置和尺寸而使用的基准。d、装配基准：是装配过程中用以确定零部件在产品中位置的基准。定位基准的选择对零件的加工尺寸和位置精度、零件各表面的加工顺序及夹具结构等都会产生举足轻重的影响，正确选择定位基准是制订机械加工艺规程和进行夹具设计的关键问题。定位基准有精基准和粗基准二种。在起始工序中，只能选用未经加工过的毛坯表面作基准面。3）便于装夹的原则：选表面光洁的平面做粗基准，以保证定位准确、夹紧可靠。4）粗基类零件的定位基面，最常用的是两个中心孔。在单件小批量生产中钻中心孔工序常用的在普通车床上进行，在大批量生产中常在端面钻中心孔专用机床上进行，中心孔是轴类零件加工全过程中使用的定位基准，国为轴类零件各外圆表面，螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两个中心孔定位就能符合基准重合原则。而且由于多工序都采用中心孔作为定位基面，能最大限度地加工出多个多圆和端面。综上所述：选用两端中心孔作为粗、精加工的定位基准，也符合基准同一原则和基准重合原则，保证了各轴的位置精度，也有利于生产率的提高。根据加工图纸上面各配合轴段除了有一定尺寸精度（IT6）和表面粗糙度要求外,还有一定的位置精度，有上为定位基准，这种基准称为粗基准。用加工的表面所作的定位基准称为精定位基准。（一）粗基准的选择原则：粗基准影响：位置精度、各加工表面的余量大小。重点考虑：如何保证各加工表面有足够余量，使不加工表面和加工表面间的尺寸、位置符准一般不得重复使用的原则：在同一尺寸方向上粗基准通常只允许使用一次这是因为粗基准一般都很粗糙，重复使用同一粗基准所加工的两组表面之间位置误差会相当大，因此，粗基一般不得重复使用。（二）精基准的选择：重点考虑：如何较少误差，提高定位精度。但根据轴类的加工工艺及应用，轴合零件图要求。（1）合理分配加工余量的原则a、应保证各加工表面都有足够的加工余量：如外圆加工以轴线为基准；b、以加工余量小而均匀的重要表面为粗基准，以保证该表面加工余量分布均匀、表面质量高；如床身加工，先加工床腿再加工导轨面；在床身零件中，导轨面是最重要的表面，它不仅精度要求高，而且要求导轨面具有均匀的金相组织和较高的耐磨性。由于在铸造床身时，导轨面是倒扣在砂箱的最底部浇铸成型的，导轨面材料质地致密，砂眼、气孔相对较少,因此要求加工床身时，导轨面的实际切除量要尽可能地小而均匀，故应选导轨面作粗基准加工床身底面，然后再以加工过的床身底面作精基准加工导轨面，此时从导轨面上去除的加工余量可较小而均匀。（2）保证零件加工表面相对于不加工表面具有一定位置精度的原则一般应以非加工面做为粗基准，这样可以保证不加工表面相对于加工表面具有较为精确的相对位置。当零件上有几个不加工表面时，应选择与加工面相对位置精度要求较高的不加工表面作粗基准。故依据对加工表面的具体要求，可采用如下方案:粗车-调质-半精车一-精车一一粗铳键槽-一精铳键槽一一粗磨外圆一-精磨外圆。3.2加工路线的拟定拟定工艺路线是制订工艺规程的关键一步，它不仅影响零件的加工质量和效率，而且影响设备投资、生产成本、甚至工人的劳动强度。拟定工艺路线时，在首先选择好定位基准后,紧接着需要考虑如下几方面的问题。拟订工艺路线是设计工艺规程最为关键的一步，需顺序完成以下几个方面的工作。1）表面加工方法的选择（1）各种加工方法的经济加工精度和表面粗糙度。不同的加工方法如车、磨、包I、铳、钻、链等，其用选各不相同，所能达到的精度和表面粗糙度也大不一样。即使是同一种加工方法，在不同的加工条件下所得到的精度和表面粗糙度也大不一样，这是因为在加工过程中，将有各种因素对精度和粗糙度产生影响，如工人的技术水平、切削用量、刀具的刃磨质量、机床的调整质量等等。某种加工方法的经济加工精度：是指在正常的工作条件下（包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用）所能达到的加工精度。（2）加工方法和加工方案的选择根据加工表面的技术要求，确定加工方法和加工方案；这种方案必须在保证零件达到图纸要求方面是稳定而可靠的，并在生产率和加工成本方面是最经济合理的。要考虑被加工材料的性质。例如，淬火钢用磨削的方法加工；而有色金属则磨削困难，一般采用金刚馍或高速精密车削的方法进行精加工；还要考虑生产纲领，即考虑生产率和经济性问题。如：大批大量生产应选用高效率的加工方法，采用专用设备。例如，平面和孔可用拉削加工，轴类零件可采用半自动液压仿型车床加工，盘类或套类零件可用单能车床加工等。在选择加工方法时，首先根据零件主要表面的技术要求和工厂具体条件，先选定它的最终工序方法，然后再逐一选定该表面各有关前导工序的加工方法。例如，加工一个精度等级为IT6、表面粗糙度Ra为0.2m的钢质外圆表面，其最终工序选用精磨，则其前导工序可分别选为粗车、半精车和粗磨。主要表面的加工方案和加工工序选定之后，再选定次要表面的加工方案和加工工序。总结：具有一定技术要求的加工表面，一般都不是只通过一次加工就能达到图纸要求的，对于精密零件的主要表面，往往要通过多次加工才能逐步达。2）机床设备与工艺装备的选择（1）所选机床设备的尺寸规格应与工件的形体尺寸相适应；（2）精度等级应与本工序加工要求相适应；（3）电机功率应与本工序加工所需功率相适应；（4）机床设备的自动化程度和生产效率应与工件生产类型相适应。工艺装备的选择将直接影响工件的加工精度、生产效率和制造成本，应根据不同情况适当选择。1）在中小批生产条件下，应首先考虑选用通用工艺装备（包括夹具、刀具、量具和辅具）；2）在大批大量生产中，可根据加工要求设计制造专用工艺装备。机床设备和工艺装备的选择不仅要考虑设备投资的当前效益，还要考虑产品改型及转产的可能性，应使其具有足够的柔性。3.3加工阶段的划分1）根据零件的技术要求划分加工阶段。主要分以下几个阶段：（1）粗加工阶段在此阶段主要是尽量切除大部分余量，主要考虑生产率。（2）半精加工阶段在此阶段主要是为主要表面的精加工做准备，并完成次要表面的终加工（钻孔、攻丝、铳键槽等）。（3）精加工阶段在此阶段主要是保证各主要表面达到图纸要求，主要任务是保证加工质量。（4）光整加工阶段在此阶段主要是为了获得高质量的主要表面和尺寸精度。2）将零件的加工过程划分为加工阶段的主要目的是：（1）保证零件加工质量（因为工件有内应力变形、热变形和受力变形，精度、表面质量只能逐步提图，);(2)有利于及早发现毛坯缺陷并得到及时处理；(3)有利于合理利用机床设备。(4)便于穿插热处理工序：穿插热处理工序必须将加工过程划分成几个阶段，否则很难充分发挥热处理的效果。此外，将工件加工划分为几个阶段，还有利于保护精加工过的表面少受磕碰损坏。3.4工序的划分在制定工艺过程中，为便于组织生产、安排计划和均衡机床的负荷，常将工艺过程划分为若干个工序。划分工序时有两个不同的原则：即工序的集中和工序的分散。工序集中原则：按工序集中原则组织工艺过程，就是使每个工序所包括的加工内容尽量多些，将许多工序组成一个集中工序。最大限度的工序集中，就是在一个工序内完成工件所有表面的加工。采用数控机床、加工中心按工序集中原则组织工艺过程，生产适应性反而好,转产相对容易，虽然设备的一次性投资较高，但由于有足够的柔性，仍然受到愈来愈多的重视。工序分散原则：按工序分散原则组织工艺过程，就是使每个工序所包括的加工内容尽量少些。最大限度的工序分散就是每个工序只包括一个简单工步。传统的流水线、自动线生产基本是按工序分散原则组织工艺过程的，这种组织方式可以实现高生产率生产，但对产品改型的适应性较差，转产比较困难。3.5工序顺序的安排1)机械加工工序的安排原则(1)先基准面后其它表面先把基准面加工出来，再以基准面定位来加工其它表面，以保证加工质量。(2)先粗加工后精加工即粗加工在前，精加工在后，粗精分开。(3)主要表面后次要表面如主要表面是指装配表面、工作表面，次要表面是指键糟、联接用的光孔等。(4)先加工平面后加工孔平面轮廓尺寸较大，平面定位安装稳定，通常均以平面定位来加工孔。2)热处理工序及表面处理工序的安排根据热处理的目的，安排热处理在加工过程中的位置。(1)退火：将钢加热到一定的温度，保温一段时间，随后由炉中缓慢冷却的一种热处理工序。其作用是：消除内应力，提高强度和韧性，降低硬度，改善切削加工性。应用：高碳钢采用退火，以降低硬度；放在粗加工前，毛坯制造出来以后。(2)正火：将钢加热到一定温度，保温一段时间后从炉中取出，在空气中冷却的一种热处理工序。注：加热到的一定的温度，其与钢的含C量有关，一般低于固相线200度左右。其作用是：提高钢的强度和硬度，使工件具有合适的硬度，改善切削加工性。应用：低碳钢采用正火，以提高硬度。放在粗加工前，毛坯制造出来以后。(3)回火：将淬火后的钢加热到一定的温度，保温一段时间，然后置于空气或水中冷却的一种热处理的方法。其作用是：稳定组织、消除内应力、降低脆性。(4)调质处理(淬火后再高温回火)：其作用：是获得细致均匀的组织，提高零件的综合机械性能。应用：安排在粗加工后，半精加工前。常用于中碳钢和合金钢。(5)时效处理：其作用：是消除毛坯制造和机械加工中产生的内应力。应用：一般安排在毛坯制造出来和粗加工后。常用于大而复杂的铸件。(6)淬火：将钢加热到一定的温度，保温一段时间，然后在冷却介质中迅速冷却，以获得高硬度组织的一种热处理工艺。其作用是：提高零件的硬度。应用：一般安排在磨削前。(7)渗碳处理：提高工件表面的硬度和耐磨性，可安排在半精加工之前或之后进行。(8)为提高工件表面耐磨性、耐蚀性安排的热处理工序以及以装饰为目的而安排的热处理工序，例如镀铭、镀锌、发兰等，一般都安排在工艺过程最后阶段进行3)检验工序的安排为保证零件制造质量，防止产生废品，需在下列场合安排检验工序：(1)粗加工全部结束之后；(2)送往外车间加工的前后；(3)工时较长和重要工序的前后；(4)最终加工之后。除了安排几何尺寸检验工序之外，有的零件还要安排探伤、密封、称重、平衡等检验工序。4)其它工序的安排(1)零件表层或内腔的毛刺对机器装配质量影响甚大，切削加工之后，应安排去毛刺工序。(2)零件在进入装配之前，一般都应安排清洗工序。工件内孔、箱体内腔易存留切屑,研磨、布磨等光整加工工序之后，微小磨粒易附着在工件表面上，要注意清洗。(3)在用磁力夹紧工件的工序之后，要安排去磁工序，不让带有剩磁的工件进入装配线。四、设计工序内容工序号工序名称工序内容设备工艺装备10锻模锻20热处理正火30车1、车端面钻中心孔；2、车另一端面，保证总长为304.5mm,钻中心孔。CA6140中心钻与端面车刀40车一端用三爪卡盘轧住，另一端用顶尖顶住1、粗车一端外圆分别至646X>193,37X24,27X29；2、调头车另一端外圆分别30X55,36X33,37X23CA6140车床外圆车刀50热处理调质处理220-250HBS60车修研两端中心孔CA6140中心钻70半精车1、用两顶尖定位,半精车小端外圆分别为35.3X23,34X33,28.3X55；2、车割槽3X1；3、圆角RL5；4调头车另一端外圆为644,635.3X23,34X44,保证巾44外圆长度为94；5车割槽3X0.3；6、倒角1X45°CA6140车床外圆车刀80精车用两顶尖定位，精车外圆达到图纸上规定的要求。CA6140外圆车刀90钳画键槽线钳工平板100铳粗铳键槽分别至8.1X24.3X40,6.1X18.3X20X9220指状铳刀110铳-H).O360精铳键槽分别至8。X24-°2X40,-H).O3O06。i8-'X20指状铳刀120磨1、粗磨一端外圆至曲28.07,35.06；).0232、精磨该端分别至巾28K7+o2-H).01835K6+023、粗磨另一端外圆至巾25.07,35.06；+0.0234、精磨该端外圆分别至d)25K7+ow2,巾XHM835K6+02MY1420外圆砂轮130检按图纸要求检验140入库结论经过了一个月的学习，我最终完成了轴的机械加工工艺规程的毕业设计。从开始接到论文题目到系统的实现，再到论文文章的完成，每走一步对我来说都是新的尝试与挑战，这也是我在大学期间独立完成的最大的项目。在这段时间里，我学到了很多知识也有很多感受，由于对机械零件的加工工艺等相关技术不了解的状态，我开始了独立的学习和试验，查看相关的资料和书籍，让自己头脑中模糊的概念逐渐清晰，使自己非常稚嫩作品一步步完善起来,每一次改进都是我学习的收获，每一次试验的成功都会让我兴奋好一段时间。从中我也充分认识到了加工工艺规程在机械制造，零件加工等方面的重要性。我还了解了很多有关零件制造和加工的基本要领和具备了基本的理论基础，例如：在加工零件时前提条件是选材，其次要进行热处理，再次要根据零件图的技术要求制定相应的工艺规程，根据制定的加工工艺来选择适合加工该零件的机床，在加工过程中还要穿插着热处理，以便使零件能够达到更好的力学性能，在零件加工完之后还要进行入库的检验等等。经过这次做毕业设计使我受益颇多，因为通过毕业设计不仅使我掌握了以前课本上没有的知识还使我意识到了独立思考和团队合作的重要性。我感受到做论文是要真真正正用心去做的一件事情，是真正的自己学习的过程和研究的过程，没有学习就不可能有研究的能力，没有自己的研究，就不会有所突破。通过做毕业设计，我懂得了很多大一大二书本上所学不到的东西，让我懂得了许多机械设计的学习方法，培养了我更多的专业技能，让我受益匪浅,可以总结为以下几个方面：1）综合运用机械设计及其它有关选修课程，如机械制图、测量与公差配合、金属材料与热处理、工程力学等的理论和生产实际知识进行机械设计训练，使理论和实际结合起来，使这些知识得到进一步巩固、加深和拓展；2）学习和掌握机械设计的一般步骤和方法，培养设计能力和解决实际问题的能力；3）进行基本技能的训练，对计算、制图、运用设计资料（如手册、图册、技术标准、规范等）以及进行经验估算等机械设计方面的基本技能得到一次综合训练，提高技能水平。4）使大学生树立做事严谨、严肃认真的做事态度及一丝不苟、刻苦钻研、勇于探索,具有创新意识能力。并在工作中能深刻体会到团队合作的工作作风。通过这些学习方法和学习心得，可以让我们对机械加工有一个更深层次得了解。虽然我的论文作品不是很成熟，还有很多不足之处，但我可以自豪的说，这里面我还了解很多有关零件加工的在每一个细节。当看着自己的程序，自己成天相伴的论文能够基本符合学校的要求，真是莫大的幸福和欣慰。我相信其中的酸甜苦辣最终都会化为甜美的甘泉。参考文献1金大鹰.机械制图习题集（第一版）.北京：机械工业出版社,2006.362-373.2孙宝钧.机械设计基础（第二版）.北京：机械工业出版社,2007.244-256.3南秀蓉.公差配合与测量技术.北京:北京大学出版社、中国林业出版社，2007.193-2OL4金大鹰.机械制图.北京：机械工业出版社,2006.323-345.5王英杰.金属材料及热处理（第一版）.吉林：机械工业出版社，2006.268-279.6余俊.机械设计（第二版）.北京：高等教育出版社，1986.124T45.7蔡春源.机械零件设计手册（第二版）.北京：冶金工业出版社，1994.26-45.8李培根.机械基础（第一版）.北京：机械工业出版社,2007.162-183.9卜炎.机械传动装置设计手册.北京：机械工业出版社，1999.46-73.10成大先.机械设计手册（第4版）.北京：化学工业出版社,2002.67-86.致谢通过此设计，使自己对轴的设计和机械加工工艺有了系统的了解，特别是在不断“遇到问题、解决问题”的过程中，增加了对轴设计和机械加工工艺设计院的经验。在毕业设计中，李文久老师的辛勤指导和督促给予了我不少帮助，同时我从李老师身上学到了很多东西，老师认真负责的工作态度，严谨的治学精神和深厚的理论水平。都使我受益匪浅，使我学到了很多书上不能学到的东西。在此，我表示对李老师的感谢。在这次设计中使我们大学生树立了良好的作风，做事严谨认真的做事态度，一丝不苟实事求是的钻研精神，以及在工作中团队合作的理念。这次机械加工艺设计过程中有很多朋友也给予我很大的帮助，帮助我解决了不少的困难，还有很多同学，同样给予我不少的帮助，在这里一同表示感谢。轴的零件图:附录青岛毕业论文评阅、评审意见表专业：机电一体化技术学生姓名：题目：轴的机械加工工艺规程制订指导教师评语：成绩：指导教师（签字）:答辩委员会（或答辩小组）评审意见:成绩:组长（签字）：年月日内部资料请勿外传
