10kV送出工程-材料表.docx

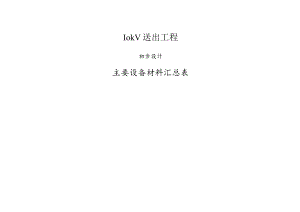

IokV送出工程初步设计主要设备材料汇总表eV*1«223341 .编制说明2 .本体工程电缆部分主要设备2.1 电缆本体部分2.2 设备类2.3 电缆部分附属材料2.4土建部分2.5智能化系统初步设计材料汇总表IOkV送出工程材料表1 .编制说明1、IOkV送出工程材料表。2、本工程敷设电缆长度31.418km,其中WDZBYJV22-8.715kV-3×400电缆26.179km、WDZBYJV22-8.7l5kV-3X300电缆0.745km>WDZBYJV22-8.715kV-3×240电缆4.575km。3、新建电缆通道路径长度5940米，其中电缆排管5370.5米、新建电缆工作井569.5米（200座）、新建电缆角钢桥架427米、新建人孔井219座、钢架桥1座。4、本工程新建视频监控系统、劳务实名制系统、电缆综合监测系统、监控调度指挥中心各1套。4、沿线地形地貌：全线丘陵占100%。5、人力运输为50米，汽车运输IOkm。6、各种材料损耗及备品、备件未计列入此表，物资提报时应考虑各种材料的损耗量。IOkV送出工程材料表初步设计材料汇总表2 .本体工程电缆部分主要设备2.1电缆本体部分序号名称型号单位数量单重(kg)备注1电力电缆AClOkV,YJV,400,3,22,ZB,无阻水米213819.97松林7#环网柜2电力电缆AClOkV,YJV,300,3,22,ZB,无阻水米55014.971#环网柜-硫磺大院3电力电缆C10kV,YJV,400,3,22,ZB,无阻水米90219.97黄泥堡-2#环网柜4电力电缆AClOkV,YJV,300,3,22,ZB,无阻水米19814.972#环网柜-硫磺大院5电力电缆C10kV,YJV,400,3,22,ZB,无阻水米347019.97松林-东方丽景6电力电缆AClOkV,YJV,400,3,22,ZB,无阻水米411719.97城郊-东方丽景7电力电缆AClOkV,YJV,400,3,22,ZB,无阻水米391419.97松林一百货公司8电力电缆AClOkV,YJV,400,3,22,ZB,无阻水米338819.97城郊-百货公司9电力电缆AClOkV,YJV,400,3,22,ZB,无阻水米274019.97城郊-东城花园10电力电缆AClOkV,YJV,400,3,22,ZB,无阻水米69319.97百货公司-东城花园11电力电缆AClOkV,YJV,400,3,22,ZB,无阻水米62619.97百货公司-东街花园12电力电缆AClOkV,YJV,400,3,22,ZB,无阻水米332119.97松林-东街花园13电力电缆C10kV,YJV,400,3,22,ZB,无阻水米103519.97东城花园-东街花园14电力电缆AClOkV,YJV,240,3,22,ZB,无阻水米82012.891#环网柜-硫磺四社15电力电缆AClOkV,YJV,240,3,22,ZB,无阻水米126512.892#环网柜-硫磺四社16电力电缆AClOkV,YJV,240,3,22,ZB,无阻水米124312.89东方丽景-鹏程家园17电力电缆AClOkV,YJV,240,3,22,ZB,无阻水米125312.89东方丽景-鹏程家园2.2设备类序号名称型号单位数量单重(kg)备注1IOkV电缆中间接头3×400,直通接头,冷缩,铜套6052IOkV电缆中间接头3X300,直通接头,冷缩,铜套153IOkV电缆中间接头3X240,直通接头,冷缩,铜套754中间接头防爆盒套685IOkV电缆终端3X400,户内终端,冷缩,铜套2256IOkV电缆终端3X300,户内终端,冷缩,铜套457IOkV电缆终端3X240,户内终端,冷缩,铜套858电缆接线端子材质：铜,截面mm2:400mm2,型式:单孔只660.49电缆接线端子材质：铜，截面mm2:300mm2,型式:单孔只120.310电缆接线端子材质：铜，截面mm2:240mm2,型式:单孔只240.311户外环网柜1进3出（带PT、预留DTU位置）座2IOkV送出工程材料表初步设计材料汇总表2.3电缆部分附属材料序号名称型号单位数量备注1电缆固定夹具适用电缆外径690-6110套43612电缆固定夹具适用电缆外径670-690套6453电缆吊牌套6034防火涂料kg5795防火堵料kg12066防火隔板m25642.4土建部分序号名称型号单位数量备注1人行道排管2X2混泥土包封米10922过公路排管2X2混泥土包封米1683人行道排管2X3混泥土包封米1023.54过公路排管2X3混泥土包封米2275人行道排管2X4混泥土包封米12736过公路排管2×4混泥土包封米1041.57人行道排管3X4混泥土包封米2088过公路排管3X4混泥土包封米113.59人行道排管3义6混泥土包封米21410过公路排管3X6混泥土包封米10IOkV送出工程材料表初步设计材料汇总表11A型电缆工作井米192.512B型电缆工作井米33113C型电缆工作井米4614人孔井座21915环网柜基础4间隔座216电缆角钢桥架米42717钢架桥（含基础）座118电缆走向标志牌块48619不锈钢盖板lm×0.5m块38820钢盖板Im×0.5m块5221电缆保护管钢管，6150,（3.0米电缆保护钢管）根722电缆抱箍套2123安装钢材kg50024不锈钢围栏米4025围栏大门套226角钢支架套65027防坠网个2192.5智能化系统视频监控系统序号设备名称单位数量备注1枪型摄像机台30环境2热成像摄像机台5火情3枪机支架个304户外Al网络摄像一体机台5人脸5高清球型摄像机台56球机支架个57监控立杆个108监控专用电源个4594G/5G传输个510防雷器套45115G硬盘录像机台5前端监控存储12监控存储服务器台1监控中心存储13存储硬盘块3014辅材批1劳务人员实名制系统序号名称单位数量备注1单机芯翼闸仆22双机芯翼闸台23线材箱54线材项15防水箱项26人脸录入设备套17身份证阅读器套2综合监测系统序号设备名称单位数量备注1分布式光纤测温系统主机（含软件）4每台含配套尾纤2根1台光缆终端盒2护套环流监测主机（含软件）台13铠装测温光缆米36000单芯多模铠装4交换机套1可自行购买5智能网关只66环境量采集单元只757光纤收发器对108护层电流采集器台26WKV电缆两端加装9护层电流传感器个7810烟雾传感器个7511水位传感器个75IOkV送出工程材料表初步设计材料汇总表12安装配件辅材批1监控调度中心系统序号设备名称单位数量备注1LED大屏（含框架）平方102解码器个13机柜台24电脑套35操作台套16UPS套17线缆条48智能交互会议平板台19OPS电脑x110智能交互会议平板支架个111全向阵列麦克风台112投屏器个113会议平板蓝牙遥控器个114辅材批1IokV送出工程材料表
