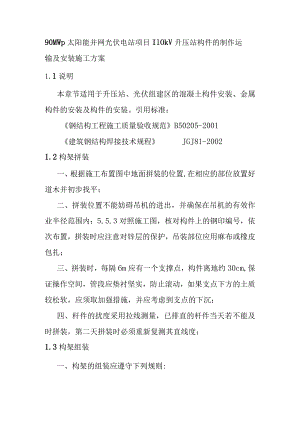

90MWp太阳能并网光伏电站项目IlOkV升压站构件的制作运输及安装施工方案1.l说明本章节适用于升压站、光伏组建区的混凝土构件安装、金属构件的安装及构件的安装。引用标准：钢结构工程施工质量验收规范B50205-2001建筑钢结构焊接技术规程JGJ81-20021.2构架拼装一、根据施工布置图中地面拼装的位置,在相应的部位放置好道木并初步找平；二、拼装位置不能妨碍吊机的进出，并确保在吊机的有效作业半径范围内；5.5.3对照施工图，核对构件上的钢印编号，依次布置，拼装时应注意对锌层的保护，吊装部位应用麻布或橡皮包扎；三、拼装时，每隔6m应有一个支撑点，构件离地约30cm,保证操作空间，管段应垫衬坚实，防止滚动，如果支点下方的土质较松软，应须取加强措施，并应考虑到支点的下沉；四、杆件的扰度采用拉线测量，已排直的杆件当天若不能及时拼装，第二天拼装时必须重新复测其直线度；1.3构架组装一、构架的组装应遵守下列规则:（一）进场螺栓连接按施工图中的材料表清册作好标记，以免配错；（二）螺栓连接件方向应遵循水平面从下而上，侧面从里而外的原则进行；（三）法兰连接面严禁垫垫片，如构件调整不平整需要，最多不得超过2个垫片，严禁以大螺母代替垫圈；（四）任何安装孔不得用气割扩孔；（五）螺栓连接件露出的丝扣应大于2-3扣，如用双螺母时允许丝杆与螺母平齐；（六）螺杆与法兰及构件面应垂直，螺栓平面与法兰及附件间不应有空隙；（七）紧固法兰连接螺栓时，应对角均匀紧固，紧固力矩应达到规范和设计要求；（八）钢结构组装所垫的支点应按设计要求进行放置，以保证组装质量。二、根据设计要求，构件组装的一般连接件采用热镀锌螺栓，横梁与A型柱及法兰之间采用大六角高强度螺栓；三、直立柱根据安装尺寸水平放置，将口子对准后进行焊接，要求对接有坡口；四、斜立柱与附件一起焊接，要求尺寸控制在标准范围内；五、顶部的圆盘及地线柱用螺栓连接（但不与立柱在地面同时组合），立柱整个组合完成后，对相关性的质量要求复核，达到标准后进行全面的焊接和紧固工作；六、桥架的组合主要是通过螺栓连接，在保证直线度和拱度的要求标准下，紧固所有螺栓，桥架中的走道同时在地面进行组合。
