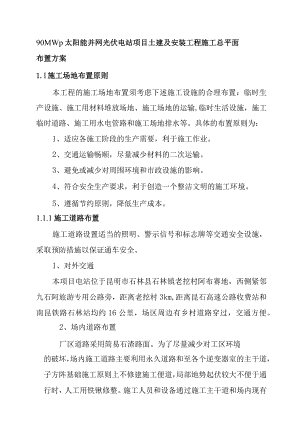

90MWp太阳能并网光伏电站项目土建及安装工程施工总平面布置方案.docx
90MWp太阳能并网光伏电站项目土建及安装工程施工总平面布置方案1.l施工场地布置原则本工程的施工场地布置须考虑下述施工设施的合理布置:临时生产设施、施工用材料堆放场地、施工场地的运输,临时生活设施,施工临时道路、施工用水电管路和施工场地排水等。具体的布置原则为:1、适应各施工阶段的生产需要,利于施工作业。2、交通运输畅顺,尽量减少材料的二次运输。3、避免或减少对周围环境和市政设施的影响。4、符合安全生产要求,利于创造一个整洁文明的施工环境。5、遵循节约原则,降低生产成本。1.1.1施工道路布置施工道路设置适当的照明、警示信号和标志牌等交通安全设施,采取预防措施以保证通车安全。1、对外交通本项目电站位于昆明市石林县石林镇老挖村阿布赛地,西侧紧邻九石阿旅游专用公路旁,距离老挖村3km,距离昆石高速公路收费站和南昆铁路石林站均约16公里,场区周边有乡村道路穿过,交通方便。2、场内道路布置厂区道路采用简易石渣路面。为了尽量减少对工区环境的破坏,场内施工道路主要利用永久道路和至各个逆变器室的主干道,子方阵基础施工原则上不修建施工便道,局部地势起伏较大不便于通行时,人工用铁锹修整。施工人员和设备通过施工主干道和场内现有施工便道到达各个作业面。3、道路维护为了保证施工期间交通运输的畅通,必须加强对场内道路的维护和保养,安排专门的道路维护人员,进行经常性的路面修补和养护。主要维护项目和措施有:对砂砾石路面根据情况经常铺垫碎石,保持路面的平整;维护好道路两侧的开挖和填筑边坡;对由于重车行走频繁形成路面坑洼、凸填的部位,安排人员和设备用碎石、块石将坑洼填平,将凸填整平;(4)经常清理道路排水沟和路面泥土,在雨天注意排水的畅通;在干燥天气对路面经常洒水,将施工作业产生的扬尘公害减少至最低程度;(6)对交通运输较为频繁的路段及危险路段安排人员在现场进行指挥调度;工程完工后,所有场内临时道路按照招标文件和现场监理工程师的要求予以恢复。1.L2施工营地、现场办公生活设施施工营地、现场办公生活设施布置在业主指定的场地内,现场办公统一采用彩钢板房,生活住房采用保暖帐篷,占地面积3000m2o根据施工期高峰人数2050人(其中管理人员50人),现场办公区建筑面积约150m2,房建建筑特性参数表1.I-Io表1.1-1生活、办公设施房建特性表项目建筑面积(m2)占地面积(m2)结构型式备注办公用房150200彩钢板房生活用房22002600彩钢板房、帐篷其它用房160200帐篷合计23103000彩钢板房及帐篷LL3临时生产设施临时生产设施布置在业主指定的场地内,采取相对集中,方便施工的原则布置临时生产设施。拟在施工用地范围内布置钢筋加工厂、模板加工厂、物资仓库、机械停放修理厂等临时生产设施。1、钢筋加工厂钢筋加工场包括钢筋加工车间、原材料堆场和成品料堆场。钢筋加工场内设钢筋弯曲机、钢筋调直机及钢筋切断机。钢筋加工设备见表1.1-2钢筋加工设备一览表。表1.1-2钢筋加工设备一览表一序号名称型号规格单位数量备注1钢筋弯曲机GW6-40B5.5Kw弯曲最大直径40mm台22钢筋切断机GQ40-2Ilkw切断最大直径40mm台23钢筋调直机GL32-17.5Kw台24电动除锈机台15砂轮切割机SQ5-400台46电焊机BX-500台27钢筋加工车间棚式m22008工具房及办公室m2502、模板加工厂主要完成本标混凝土施工所需各类木模的加工维修及非标钢模的加工维修。设备配置见表1.l-3o表1.1-3木材加工设备表一序号一名称型号规格单位数量1木工多用机MQ-431C7.5kw台22单面压刨床MB106D5KW台23圆锯机MJ106A5.5kw台24砂轮机SS7-3004KW台25模板加工车间棚式m21206加工车间工具房m2403、试验室根据施工现场条件和工程实际,在现场设置混凝土试件养护池,28天后送检,试验室主要负责现场取样送检工作,试验委托有资质的第三方检测机构进行检测。4、物资仓库由于现场地势起伏较大,根据现场实测营区可以用面积较小,仅能满足施工人员住宿需求,无法布置物资库房。因此光伏支架以及太阳光伏面板等构件到场后,需要组织大量人员进行看护。鉴于此种情况我方将综合考虑现场施工进度并适时地将所需材料数量反馈给厂家,必要情况下委派专人进驻材料生产厂家,在能满足施工强度的情况下尽量控制到场的材料数量。为了减少材料的转运次数并降低看护难度,可考虑材料到场后押车存放,尔后直接运至各工作面。5、机械设备停放修理厂根据施工设备的实际情况,在现场建立简易的机械设备修配厂,占地面100Onl2,房建1001112,本标工期较短设备进场前均保持良好状态,在本标施工期内无须大修,因此主要进行各种施工机械设备的日常维修、保养、停放等。机械设备停放修理厂设机电修车间、工具间、隔油池,生产废水经处理达标后循环使用。机械设备修配厂的主要设备配置见表L-4。表1.1-4修配厂主要设备配置序号设备名称规格型号数量功率(kW)1直流电焊机AX3-320-127.5X22交流电焊机BX1-330211X23黄油机21.2现场施工交通、用地、水、电、风、通讯1.1.1 施工交通本项目电站位于昆明市石林县石林镇老挖村阿布赛地,西侧紧邻九石阿旅游专用公路旁,距离老挖村3km,距离昆石高速公路收费站和南昆铁路石林站均约16公里。根据现场的实际情况,在充分利用场内现有道路的条件下,结合设计入场道路及场内次要道路修建本合同施工区的施工便道,以满足工程施工的需要。拟定设置三条接至场内的施工便道并与站址区域内规划的永久道路相衔接,负责各区域的施工,场内交通详见施工总平面布置图。1.1.2 施工用地施工临时生产用地位于场址中部位置,包括材料堆场、材料加工厂、设备堆放场。本项目规划材料加工场地占地100Om2,施工生活区300011设备停放场修理厂100OnI之,整个施工临建用地共约5000m2o1.1.3施工用水投标阶段施工用水和生活用水均从一期升压站取水,现阶段由于供水量严重不足,生活用水拟定从一期升压站处取水,生产用水则考虑从附近水源购买水,用车拉至现施工场。供水系统建安工程量见表1.2-lo表1.2-1供水系统建安工程量表序号名称单位数量备注150PVC管m10002储水罐个22t1.1.4施工现场用电本工程施工范围较大,点多面宽,各施工点之间相距较远,施工用电主要采用柴油发电机进行供电。供电系统建安工程量见表1.2-2o1.2-2供电系统建安工程量表序号名称规格单位数量备注1配电柜个52电缆VV3×50+1X25m600VV3×6+1X4m4003铜芯线BX-500V-6mm2m10004铜芯线BX-500V-1.5mm2m10005铜灯Ikw个8施工照明6柴油发电机75kw台27柴油发电机30kw台701.1.5施工照明合理的电气照明布置及照明度是保证安全生产提高劳动生产率的必要措施。本标施工期间照明主要有生活区等部位。照明供电网络采用380/220V中性点接地的三相四线制系统。电源取自各供电点的配电箱照明回路,灯用电压以220V为主,在潮湿易触及带电体、危险而不便于工作的狭长地点选用36V电压。光源灯具的选择和布置根据现场的实际情况布设,对于大面积施工场地主要由2盏IoOOW金属卤化灯,局部照明配备典鸨灯、防水白炽灯。1.1.6施工用风施工用风拟采用2台12?和3台3?移动式柴油空压机就近供风。I .L7施工通讯目前中国移动通信和中国联通通信信号可覆盖大部分工程区,外部通信系统和施工区内部通讯系统由我项目部在工程开工前与当地电信部门协商解决通向施工现场的通信线路和现场的电信服务设施,施工作业区域配备20对无线对讲机进行施工调度联络。II 8混凝土供应经调查,距离场址约22km处有混凝土搅拌站,混凝土质量和供量均能满足工程需要。但由于本工程工期较紧,同时考虑到施工区域范围较大,局部区域混凝土罐车不能到达,因此本工程拟采用商品混凝土和现场拌制混凝土两者相结合的方式。1.1.9消防设施在施工营地、钢筋及木工厂、设备停放场及仓库、修配厂等场地均配置干粉式灭火器等消防设施,并按照要求定期送消防单位检查。1.2-3消防器材配备表序号设备名称型号及规格单位数量1灭火器干粉式个202除草机/台53载重汽车8t辆2
