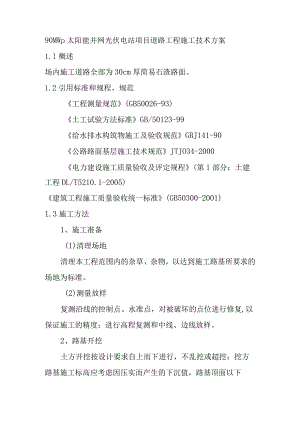

90MWp太阳能并网光伏电站项目道路工程施工技术方案.docx

90MWp太阳能并网光伏电站项目道路工程施工技术方案1.l概述场内施工道路全部为30cm厚简易石渣路面。1.2引用标准和规程、规范工程测量规范(GB50026-93)土工试验方法标准GB/50123-99给水排水构筑物施工及验收规范GBJ141-90公路路面基层施工技术规范JTJO34-2000电力建设施工质量验收及评定规程(第1部分：土建工程DL/T5210.1-2005)建筑工程施工质量验收统一标准(GB50300-2001)1.3施工方法1、施工准备(1)清理场地清理本工程范围内的杂草、杂物，以达到施工路基所要求的场地为标准。(2)测量放样复测沿线的控制点、水准点，对被破坏的点位进行修复,以保证施工的精度；进行高程复测和中线、边线放样。2、路基开挖土方开挖按设计要求自上而下进行，不乱挖或超挖；挖方路基施工标高应考虑因压实而产生的下沉值，路基顶面以下30CIn压实度要达到85%o在施工面内设置纵向及横向排水沟，以防基槽被水浸泡；路床修整：人工对不满足上表要求的地段进行修整，直至达到规范要求。3、路基填土填筑路堤宜采用水平分层填筑法施工。即按照横断面全宽分成水平层次逐层向上填筑。如原地面不平，应由最低处分层填起，每填一层，经过压实符合规定要求之后，再填上一层，碾压前采用人工配合机械进行平整、碾压，分层填土虚铺厚度为30cmo路基填土压实采用振动压路机进行。使用振动压路机碾压时，第一遍应不振动而静压，宜先慢后快，由弱至强振动。各种压路机的碾压行驶速度开始时宜用慢速，最大速度不宜超过4kmh,碾压时直线段由两边向中间，小半径曲线段由内侧向外侧，给合进退式进行；横向接头对振动压路机一般重叠0.40.5m,应达到无漏压、无死角，确保碾压均匀。局部采用手扶振动压路机或平板振动器进行压实。摊铺时现场测定回填土含水量，将含水量控制在最佳含水量的±2%范围内，过干的洒水，过湿的晾晒后方可用于摊铺。回填土土质不同时，要分段分层填筑，不得混填，透水性差的土壤如粘土等填在下层时，其表面应做成4%的双向横坡，以便将来自上层填土的水分排出；同一层次不同土类填筑时，做成斜面或错台相接的形式，以免产生不均匀变形，并将透水性差的土壤填在斜面或错台的下部。地下管线或构筑物顶部50Cnl范围以内，宜用人工夯实。路堤边缘往往压不到，故在两侧加度4050c,压实工作完成后再按设计宽度和坡度予以修齐整平。当路基填方高程已达到设计标高时，对路基进行测试，按规定填写检验与质量评定表，报业主和监理，经验收后方可进入下一工序。4、石渣路面施工（1）准备工作1）石渣路面施工前，对所有施工的路段进行检查验收，保证路基表面平整度、密实度、表面高程、宽度、横坡度、弯沉及路基中埋设的各种沟、管等隐蔽构筑物等技术指标均符合规范要求，并有现场监理工程师签认的工序验收表，经同意后方可进行石渣路面施工。2）各种材料进场前，检查其规格和品质，不符合技术要求的不得进场。材料进场时，应检查其数量，并按要求堆放,而且还应按规定项目对其抽样检查，检查结果报监理工程师。3）先试铺试验路段，根据试验路段取得数据，确定最佳机械组合及施工控制方法参数。(2)施工放样：恢复中线，直线段20m设一桩，平曲线段每IOm设一桩，并在两侧路肩边缘设指示桩，同时进行水平测量，在中桩及指示桩上标出设计高程和虚铺高度。(3)运输和摊铺1)用自卸翻斗车运输。装车时，应控制每车料的数量相同。2)卸料距离应严格控制，通常由专人指挥卸料，避免铺料过多或不够。卸料和摊铺通常由远而近全断面摊铺，尽量不留纵缝。3)根据试验确定的松铺系数，检验松铺材料层的厚度,视其是否符合预计要求，必要时，应进行减料或补料工作。(4)整型用平地机对摊铺料进行整平、整型。(5)碾压整型后，当石渣料含水量等于或略大于最佳含水量时，应立即在全宽范围内进行碾压，平曲线段由内侧路肩向外侧路肩进行碾压，碾压时，先稳压一遍，再微振一遍，然后强振，速度控制在1.8-2KMh,直到达到规定的压实度。
