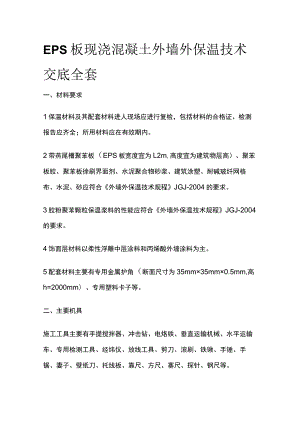

EPS板现浇混凝土外墙外保温技术交底全套.docx

EPS板现浇混凝土外墙外保温技术交底全套一、材料要求1保温材料及其配套材料进人现场应进行复检，包括材料的合格证、检测报告应齐全；所用材料应在有效期内。2带燕尾槽聚苯板（EPS板宽度宜为L2m,高度宜为建筑物层高）、聚苯板胶、聚苯板徐刷界面剂、水泥聚合物砂浆、建筑涂塑、耐碱玻纤网格布、水泥、砂应符合外墙外保温技术规程JGJ-2004的要求。3胶粉聚苯颗粒保温浆料的性能应符合外墙外保温技术规程JGJ-2004的要求。4饰面层材料以柔性浮雕中层涂料和丙烯酸外墙涂料为主。5配套材料主要有专用金属护角（断面尺寸为35mm×35mm×0.5mm,高h=2000mm）、专用塑料卡子等。二、主要机具施工工具主要有手提搅拌器、冲击钻、电烙铁、垂直运输机械、水平运输车、专用检测工具、经纬仪、放线工具、剪刀、滚刷、铁锹、手锤、手锯、妻子、壁纸刀、托线板、靠尺、方尺、塞尺、探针、钢尺等。三、作业条件1现浇混凝土剪力墙大模板施工准备工作就序。墙体钢筋工程完成并隐检合格。2EPS板内表面（与现浇混凝土接触的表面）沿水平方向开有燕尾型齿槽，内、外表面均满喷界面砂浆。3脚手架安装完毕，经调试运作安全无误、可靠，满足施工作业要求，并配备专职安全检查和维修人员。四、操作工艺（一）工艺流程（二）施工工艺：1绑扎钢筋垫块。外墙钢筋验收合格后，绑扎按混凝土保护层厚度要求制作好的水泥砂浆垫块。每平方米不少于4个。2安装聚苯板。先根据建筑物平面图及其形状排列聚苯板，并且根据其特殊节点的形状预先将聚苯板裁好，将聚苯板的接缝处涂刷上粘接胶（有污染的部分必须先清理干净）,然后将聚苯板粘接上,粘接完成的聚苯板不要再移动，在板的专用竖缝处用专用塑料卡子将两块苯板连接到一起，基本拉住聚苯板。聚苯板安装完毕后，把专用塑料卡子固定绑扎固定在钢筋上，绑扎时注意聚苯板底部应绑扎紧一些，使底部内收3-5mm,以保证拆模后聚苯板底部与上口平齐。首层的聚苯板必须严格控制在统一水平上，保证以后上面聚苯板缝隙严密和垂直。在板缝处用聚苯板胶填塞。3固定外墙内侧模板。4穿穿墙螺栓。也可按照大模板穿墙螺栓的间距，用电烙铁给聚笨板开孔，使模板与聚苯板的孔洞吻合，孔洞不宜太大以免漏浆。5固定夕M则大模板。固定附卜侧大模板，紧固螺栓，调整垂直、平整。6浇筑混凝土及拆模。墙体模板立好后，须在聚苯板的上端扣上一个槽形的镀锌铁皮罩，防止浇注混凝土时污染聚苯板板上口。在常温条件下墙体混凝土浇注完成（大于IMP）,间隔12小时后即可拆除墙体内、外侧面的大模板。EPS板上端镀锌锅板保护罩，仍保持不动，做楼板的外模。7吊胶粉聚苯颗粒找平层垂直控制线、套方作口，按设计厚度用胶粉聚苯颗粒保温浆科作标准厚度贴饼、冲筋。8胶粉聚苯颗粒保温浆料找平施工。找平层固化干燥后（用手掌按不动表面为宜，一般为3-7d）后方可进行抗裂层施工。9抹抗裂砂浆，铺压耐碱网格布。耐碱网格布按楼层间尺寸事先裁好,抹抗裂砂浆时引将3-4mm厚抗裂砂浆均匀地抹在保温层表面，立即将裁好的耐碱阿格布用铁抹子压人抗裂砂浆内。相邻网格布之间搭接宽度不应小于50mm,并不得使网格布皱摺、空鼓、翘边。首层应铺贴双层网格布，第一层铺贴加强型网格布，加强型网格布应对接，然后进行第二层普通网格布的铺贴，两层网格布之间抗裂砂浆必须饱满。在首层墙面阳角处设2m高的专用金属护免，护角应夹在两层网格布之间。其余楼层阳角处两侧网格布双向绕角相互搭接，各侧搭接宽度不小于15Omm。门窗洞口四角应增加300mm×400mm的附加网格布，铺贴方向45oo10刮柔性耐水腻子应在抗裂防护层干燥后施工，做到平整光洁。五、质量标准（一）主控项目：1所用材料品种、质量、性能应符合设计要求和本章规定性能（附有CMA标志的材料检测报告和出厂合格证）。2保温层与墙体以及各构造层之间必须粘接牢固,无脱落、空鼓及裂缝,面层无粉化、起皮、爆灰。3涂层严禁脱皮、漏刷、透底。（二）一般项目：1表面平整、洁净，接茬平整，线角顺直、清晰，毛面纹路均匀一致。2护角符合施工规定,表面光滑、平顺,门窗框与墙体间缝隙填塞密实，表面平整。3洞、槽、盒位瘴和尺寸正确，表面整齐、洁净，管道后面平整。（三）允许偏差项目及检验方法。允许偏差项目及检验方法见表4.3.10o六、成品保护1在抹灰前应对保温层半成品加强保护，尤其应对首层阳角加以保护。2分格线、滴水槽、门窗框、管道、槽盒上残存砂浆，应及时清理干净。3装修时应防止破坏已抹好的墙面，门窗洞口、边、角宜采取保护性措施。其他工种作业时不得污染或损坏墙面，严禁蹬踩窗台。4涂料墙面完工后要妥善保护，不得磕碰损坏。七、应注意的问题1在外墙外侧安装聚苯板时，将齐口缝对齐，墙宽不合模数时，应用小块保温板补齐，门窗洞口处保温板不开洞，待墙体拆模后再开洞。门窗洞口及外墙阳角处聚苯板外侧燕尾槽的缝隙，仍用切割燕尾槽时多余楔形聚苯板条塞堵，深度10-3Omm。2聚苯板竖向接缝时应注意避开模板缝隙处。3在浇注混凝土时，注意振捣棒在插、拔过程中，不要损坏保温层。4在整理下层甩出的钢筋时,要特别注意下层保温板边槽口，以免受损。5墙体混凝土浇灌完毕后，如槽口处有砂浆存在应立即清理。6穿墙螺栓孔，应以干硬性砂浆捻实填补（厚度小于墙厚），随即用保温浆料填补至保温层表面。7聚苯板在开孔或裁小块时，注意防止碎块掉进墙体内。8施工门窗口应采用胶粉聚苯颗粒保温浆料进行找平。9涂料应与底漆相容。10应遵守有关安全操作规程。新工人必须经过技术培训和安全教育方可上岗。电动吊篮或脚手架经安全检查验收合格后，方可上人施工，施工时应有防止工具、用具、材料坠落的措施。
