PACS-5751A-G-LS电容器保护装置技术说明书使用说明书.docx

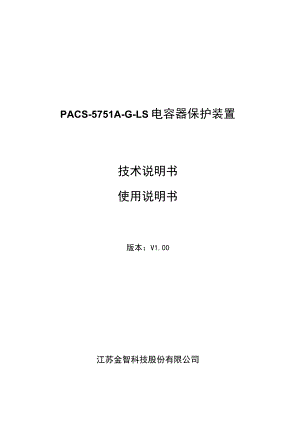

PACS-5751A-G-LS电容器保护装置技术说明书使用说明书版本：V1.00江苏金智科技股份有限公司PACS-575IA-G-LS电容器保护装置技术说明书1 .概述错误!未定义书签。1.1. 应用范围错误!未定义书签。1.2. 保护配置和功能错误!未定义书签。1.2.1. 保护配置错误!未定义书签。1.2.2. 测控功能错误!未定义书签。1.2.3. 保护信息功能错误!未定义书签。2 .技术参数错误!未定义书签。2.1. 机械及环境参数错误!未定义书签。2.1.1. 工作环境错误!未定义书签。2.1.2. 机械性能错误!未定义书签。2.2. 额定电气参数错误!未定义书签。2.2.1. 额定数据错误!未定义书签。2.2.2. 功耗错误!未定义书签。2.2.3. 能力错误!未定义书签。2.3. 主要技术指标错误!未定义书签。2.3.1. 过流保护错误!未定义书签。2.3.2. 零序过流保护错误!未定义书签。2.3.3. 过电压保护错误!未定义书签。2.3.4. 低电压保护错误!未定义书签。2.3.5. 不平衡电压保护错误!未定义书签。2.3.6. 不平衡电流保护错误!未定义书签。2.3.7. 遥信开入错误!未定义书签。2.3.8. 遥测量计量等级错误!未定义书签。2.3.9. 电磁兼容错误!未定义书签。2.3.10. 绝缘试验错误!未定义书签。2.3.11. 输出接点容量错误!未定义书签。1.1. 保护程序结构错误!未定义书签。1.2. 装置起动元件错误!未定义书签。1.2.1. 过电流起动错误!未定义书签。1.2.2. 零序电流起动错误!未定义书签。1.2.3. 过电压起动错误!未定义书签。1.2.4. 压起动错误!未定义书签。1.2.5. 不平衡电压起动错误!未定义书签。1.2.6. 不平衡电流起动错误!未定义书签。1.2.7. 量保护起动错误!未定义书签。1.3. 过流保护错误!未定义书签。1.4. 零序保护（接地保护）错误!未定义书签。1.5. 过电压保护错误!未定义书签。1.6. 低电压保护错误!未定义书签。1.7. 不平衡保护错误!未定义书签。1.8. 非电量保护错误!未定义书签。1.9. 装置自检错误!未定义书签。1.10. 装置运行告警错误!未定义书签。1.11. 遥控、遥测、遥信功能错误!未定义书签。1.12. 对时功能错误!未定义书签。1.13. 逻辑框图错误!未定义书签。4 .保护装置GOOSE虚端子表错误!未定义书签。4.1. GOOSE输入虚端子表错误!未定义书签。4.2. GOOSE输出虚端子表错误!未定义书签。5 .定值内容及整定说明错误!未定义书签。5.1. 设备参数定值错误!未定义书签。5.2. 电容器保护定值错误!未定义书签。5.3. 软压板错误!未定义书签。6 .装置接线端子与说明错误!未定义书签。PACS-575IA-G-LS电容器保护装置使用说明书1 .装置操作说明错误!未定义书签。1.1. 面板布置图错误!未定义书签。1.2. 命令菜单使用说明错误!未定义书签。1.2.1. 信息查看错误!未定义书签。1.2.2. 报告查询错误!未定义书签。1.2.3. 定值整定错误!未定义书签。1.2.4. 调试菜单错误!未定义书签。2 .装置运行说明错误!未定义书签。2.1. 装置正常运行状态错误!未定义书签。2.2. 装置异常信息含义及处理建议错误!未定义书签。2.3. 保护装置出现闭锁、异常或动作（跳闸）后的处理建议错误!未定义书签。3 .装置调试大纲错误!未定义书签。3.1. 交流回路检查错误!未定义书签。3.2. 输入接点检查错误!未定义书签。3.3. 整组试验错误!未定义书签。3.3.1. 过流I段保护错误!未定义书签。3.3.2. 过流H段保护错误!未定义书签。3.3.3. 零序过流I段保护错误!未定义书签。3.3.4. 零序过流II段保护错误!未定义书签。3.3.5. 过电压保护错误!未定义书签。3.3.6. 压保护错误!未定义书签。3.3.7. 不平衡电压保护错误!未定义书签。3.3.8. 不平衡电流保护错误!未定义书签。3.4. 运行异常报警试验错误!未定义书签。技术说明书江苏金智科技股份有限公司1.概述1.1. 应用范围PACS-5751A-G-LS电容器保护测控装置适用于HOkV以下电压等级的非直接接地系统或小电阻接地系统中所装设并联电容器的保护及测控，适用于单Y,双Y,形接线电容器组。可组屏安装，也可在开关柜就地安装。1.2. 保护配置和功能12.1.保护配置1）两段过流保护。2）两段零序过流保护（其中零序11段可整定为告警或跳闸）；支持小电流接地选线功能。3）过电压保护。4）低电压保护。5）不平衡电压保护。6）不平衡电流保护。7）非电量保护：一路备用非电量跳闸、-路备用非电量跳闸或告警。8）独立的操作回路。1.2.2. 测控功能1） 16路自定义遥信开入。2） 一组断路器遥控分/合（选配方式至多可提供三组遥控）O3） lam.Ibm、Icm>10、UA>UB、UC、UABUBC.UCAU0、F、P、Q、COSa）共15彳、遥测量。4）事件SOE记录等。1.2.3. 保护信息功能1）装置描述的远方查看。2）系统定值的远方查看。3）保护定值和区号的远方查看、修改功能。4）软压板状态的远方查看、投退、遥控功能。5）装置保护开入状态的远方查看。6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方查看。7）远方对装置信号复归。8）故障录波上送功能。支持电力行业标准DLT860（IEC61850）的通讯规约，配有以太网。2.技术参数2.1. 机械及环境参数2.1.1. 工作环境温度：-25C+60°C保证正常工作湿度、压力符合DL4782.1.2. 机械性能能承受严酷等级为I级的振动响应，冲击响应2.2. 额定电气参数2. 2.1.额定数据直流电压：220V,IlOV允许偏差+15%,-20%交流电压：57.7V（相电压），1OoV（线电压）交流电流：5A,IA频率：50Hz2. 2.2.功耗交流电压：<0.5VA相交流电流：<LOVA/相（In=5A）<0.5VA（In=IA）直流：正常<15W跳闸<25W2. 2.3.过载能力交流电压：1.2倍额定电压：连续工作；1.4倍额定电压：允许10秒。交流电流：2倍额定电流：连续工作；10倍额定电流：允许10秒；40倍额定电流：允许1秒。2.3.主要技术指标1. 3.1.过流保护电流定值范围：0.05n20n电流定值误差：<5%时间定值范围：过流I段010S,过流11段0.l10S时间误差：土1%或±40ms2. 3.2,零序过流保护电流定值范围：0.05A20A电流定值误差：<5%时间定值范围：零序过流I段。10S,零序过流11段0.l10S时间误差：W±1/或±40InS3. 3.3.过电压保护电压定值范围：10-130V电压定值误差：<5%时间定值范围：0.l10S时间误差：W±1%或±40ms4. 3.4.低电压保护电压定值范围：10-100V电压定值误差：<5%时间定值范围：0.l20S时间误差：±1%或±40ms2.3.5.不平衡电压保护电压定值范围：0.5100V电压定值误差：<5%时间定值范围：oos时间误差：W±l%或±40ms2.3.6.不平衡电流保护电流定值范围：0.05A20A电流定值误差：<5%时间定值范围：oos时间误差：W±1%或±40ms2. 3.7.遥信开入2.1. <lms2.2. 方式：无源接点2.3. 3.8,遥测量计量等级电流：02级电压：0.2级其他：0.5级2.4. 9.电磁兼容辐射电磁场干扰试验符合GB/T14598.9的规定快速瞬变干扰试验符合GB/T14598.10的规定静电放电试验符合GB/T14598.14的规定脉冲群干扰试验符合GB/T14598.13的规定射频场感应的传导骚扰抗扰度试验符合GB/T17626.6的规定工频磁场抗扰度试验符合GB/T17626.8的规定脉冲磁场抗扰度试验符合GB/T17626.9的规定2.5. 10.绝缘试验绝缘试验符合GB/T14598.3-936.O的规定冲击电压试验符合GB/T14598.3-938.O的规定2.6. 11.输出接点容量信号接点容量：允许长期通过电流5A切断电流0.3A(DC220V,V/R1ms)其它辅助继电器接点容量：允许长期通过电流5A切断电流0.2A(DC220V,V/R1ms)跳闸出口接点容量：允许长期通过电流5A切断电流O.3A(DC220V,V/R1ms)3.软件工作原理3. 1.保护程序结构保护程序结构框图如图3.1.1所示。图3.1.1保护程序结构框图主程序接受采样中断进入采样程序，在采样程序中进行模拟量采集与滤波，开关量的采集、装置硬件自检、交流电流断线和起动判据的计算，根据是否满足起动条件而进入正常运行程序或故障计算程序。硬件自检内容包括CPU插件异常、定值出错、RAM故隙、ROM故障、开出异常、CPLD故隙、模拟量采集错、模型配置错误。正常运行程序中进行频率跟踪、及运行状态检查，运行状态检查包括交流电压断线、检查开关位置状态、频率异常判别等。不正常时发告警信号，信号分两种，一种是运行异常告警，这时不闭锁装置，提醒运行人员进行相应处理；另一种为闭锁告警信号，告警同时将装置闭锁，保护退出。故障计算程序中进行各种保护的算法计算，跳闸逻辑判断以及事件报告、故障报告及波形的整理。3.1. 装置起动元件装置针对每种保护设置相应的起动元件，以确保在满足保护动作时装置能够可靠起动。3.2.1.过电流起动ImaXIzd<3-1)当满足上式时，保护起动。式中：Imax为三相最大电流Izd为过流I段、过流II段的整定值。3.2.2.零序电流起动1()Oal当满足上式时，保护起动。式中：Io为零序电流1.d为零序过流I段、零序过流II段的整定值。3.2.3.过电压起动UmaXUgyzd当满足上式时，保护起动。式中：Umax为三个相间电压的最大值Ufiyzd为过电压保护的整定值。3.2.4.低电压起动UmaXUdyZd当满足上式时，保护起动。式中：Umax为三个相间电压的最大值Umd为低电压保护的整定值。3.2.5.不平衡电压起动UoUUoUZtj当满足上式时，保护起动。式中：UoU为不平衡电压；U-d为不平衡电压保护的整定值。3.2.6,不平衡电流起动IOUIoUZd当满足上式时，保护起动。式中：(3-2)(3-3)(3-4)(3-5)(3-6)Iou为不平衡电流;Igd为不平衡电流保护的整定值。3. 2.7.非电量保护起动当有非电量开入，同时该非电量整定为跳闸时，装置启动。4. 3.过流保护本装置设两段过流保护，各段有独立的电流定值和时间定值以及控制字。过流I段和过流11段固定为定时限保护。4.4. 零序保护（接地保护）当装置用于不接地或小电流接地系统，接地故障时的零序电流较小，可以用接地试跳的功能来隔离故障。这种情况要求零序电流由外部专用的零序TA引入，不能采用自产零序电流。当零序电流作跳闸和报警用时，其既可以由外部专用的零序TA引入，也可采用自产零序电流（保护定值中有“零序电流采用自产零流”控制字）。4.5. 过电压保护为防止系统稳态过电压造成电容器损坏，设置了过电压保护。装置设置控制字决定是投跳闸还是发信号，当控制字整定为“1”时装置过电压跳闸。3.6.低电压保护电容器组失电后，若在其放电完成之前重新带电，可能会使电容器组承受合闸过电压，装置为此设置了低电压保护。低电压保护经电流闭锁，以防止PT断线时低电压保护误动。装置提供了“投低电压保护”压板以方便运行人员投退低电压保护。3.7.不平衡保护装置设置不平衡电压保护与不平衡电流保护，主要反应电容器组的内部故障。3.8. 非电量保护装置可接非电量入。其中非电量1可通过软压板选择是否跳闸；非电量2通过软压板选择报警或跳闸。3.9. 装置自检当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ继电器返回）。硬件故隙包括：CPU插件异常、定值出错、RAM故障、RoM故障、开出异常、CPLD故障、模拟量采集错、模型配置错误。3.10. 装置运行告警当装置检测到下列状况时，发运行异常信号（BJJ继电器动作）：事故总信号、TWJ异常、弹簧未储能告警、控制回路断线、PT断线、CT断线、频率异常、接地告警、零序过流告警、非电量2告警。3.11. 遥控、遥测、遥信功能遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳闸。遥测量包括lam、Ibm、ICm、10、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSd）共15个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算，实时累加。电流精度达到0.2级，其余精度达到0.5级。遥信量主要有：16路自定义遥信开入，并有事件顺序记录（SoE）。遥信分辨率小于1ms。3.12. 对时功能装置具备软件对时和硬件对时功能。硬件对时支持秒脉冲对时模式和IRlG-B码对时模式，装置自动识别硬件对时模式，对时误差lmso对时接口均采用485差分电平输入。软件对时为通讯报文对时。一般地，IRIG-B码对时单独使用，差分秒脉冲与软件对时一同使用，不建议IRIG-B码对时与软件对时一同使用。当装置检测到硬件对时信号时，在液晶主界面上显示对时正常。3.13.逻辑框图出口电源遥控操作过流保护GL1,GL2零流保护KnJO2过电压保伊Ugy低电压保护Udy不平衡保护UbPhjbPh非电量保护FDL1,FDL2独立启动段IA>llzdIBXlZdIOIlzdIA>l2zdIB>l2zdIC>l2zdSIOlZd过流IlK零序过流I段Uab>UgyzdUboUgyzdUca>UgyzdTWJ=O低电压保护硬压板Uab<udyzdUbc<udyzdUcavudyzdTWJ=Olma×<lbszd过电压保炉低电压保护Ubpha>UbphzdUbphb>UbphzdUbpboUbphzdlbph>lbphzd不平衡电压保护不平密电流保护非电保沪遥控跳闸遥控合闸YTJYHJ送控墀作4.保护装置GOOSE虚端子表4.1. GOOSE输入虚端子表序号信号名称软压板引用路径备注1跳闸开入1一2跳闸开入2一一3跳闸开入3一一4跳闸开入4一4 .2.GOoSE输出虚端子表序号信号名称软压板引用路径备注1闭锁简易母线保护闭锁简易母线保护软压板2保护动作3断路器位置双点5 .定值内容及整定说明5.1. 设备参数定值类别序号参数名称定值范围单位整定值基本参数1定值区号I-XX无正式运行定值置于“1呕备用定值依次往后排列，调试定值置于最末区2被保护设备满足8个汉字长度无根据现场实际情况整定PT3PT次值175kV线电压4不平衡保护PT一次值1-75kV5不平衡保护PT二次值33.3100VCT6保护CT一次值19999A7保护CT二次值1或5A8不平衡保护CT一次值19999A9不平衡保护CT二次值I或5A10零序CT一次值1-9999A11零序CT二次值1或5A注：PT二次额定线电压为100V。相关说明:定值区号：本装置提供15个可使用的保护定值区，整定值范围为115。运行定值区可以是其中任意一个，如果要改变运行定值区，有两种方式：一是进入系统定值整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按”确认“键后再对装置进行复位即可；二是通过远方修改定值区号，将所要切换的定值区号下装到装置，装置自动复位后即可。5.2.电容器保护定值类别序号定值名称定值范围（八为IA或5A）单位整定值保护定值I过流I段定值(0.0520)ZnA2过流I段时间070S3过流11段定值(0.05-20)7nA4过流H段时间0.110S5零序过流I段定值0.05-20A6零序过流I段时间O-IOS7零序过流H段定值0.0520A8零序过流II段时间0.110S9过电压定值10130V线电压10过电压时间0.110S11低电压定值10100V线电压12低电压时间0.120S13低电压闭锁电流定值(0.0520)INA14不平衡电压定值0.5-100V15不平衡电压时间010S16不平衡电流定值0.05-20A17不平衡电流时间O-IOS自定义18注：“零序过流H段定值”、“零序过流H段时间”为零序过流II段和零序过流告警共用定值。类别序号控制字名称整定方式整定值控制字1过流I段0,12过流II段0,13零序电流采用自产零流0,1“1”代表自产零流“0”代表外接零流4零序过流I段0,15零序过流11段0,16过电压保护0,17低电压保护0,18不平衡电压保护0,19不平衡电流保护0,110零序过流告警0,111闭锁简易母线保护0,1仅多合一装置和智能化装置配置自定义12PT断线自检0,15.3.软压板类别序号压板名称整定方式整定值软压板1低电压保护软压板0,12非电量1软压板0,13非电量2软压板0,1“1”代表跳闸“0”代表告警4远方投退压板软压板0,15远方切换定值区软压板0,16远方修改定值软压板0,1注：“远方投退压板软压板”、“远方切换定值区软压板”、“远方修改定值软压板”软压板只能在就地更改。类别序号GOOSE压板名称整定方式整定值I闭锁简易母线保护软压板0,1备注：任意一段过流保护（过流I段或过流Il段）启动后，瞬时发g。Se闭锁信号，用于闭锁简易母线保护，保护动作切除后，g。Se闭锁信号返回。5.4. 测控参数遥信参数:序号名称范围默认值单位1遥信开入1确认时间0100oO20ms2遥信开入2确认时间0-1000020ms3遥信开入3确认时间01000020ms4遥信开入4确认时间0-1000020ms5遥信开入5确认时间0-1000020ms6遥信开入6确认时间0-1000020ms7遥信开入7确认时间0-1000020ms8遥信开入8确认时间0-1000020ms9遥信开入9确认时间0-1000020ms10遥信开入10确认时间0-1000020ms11遥信开入11确认时间0-1000020ms12遥信开入12确认时间0-1000020ms13遥信开入13确认时间0100oO20ms14遥信开入M确认时间0-1000020ms15遥信开入15确认时间0-1000020ms16遥信开入16确认时间0-1000020ms遥测参数:序号名称范围默认值单位1测量CT一次值199991000A2测量CT二次值1或55A3遥测上送周期0-9990S4电压阈值0.00LoO0.10%5电流阈值0.00-1.000.10%6有功阈值0.00LoO0.20%7无功阈值0.00-1.000.20%8频率阈值0.000-1.0000.005Hz9功率因数阈值0.OOOLOOO0.002-10其他阈值0.00-10.001.00%遥控参数:序号名称范围默认值单位1断路器遥控跳闸脉宽1-60000200ms2断路器遥控合闸脉宽1-60000200ms3第一组遥控跳闸脉宽1-60000200ms4第一组遥控合闸脉宽1-60000200ms5第二组遥控跳闸脉宽1-60000200ms6第二组遥控合闸脉宽1-60000200ms7第三组遥控跳闸脉宽1-60000200ms8第三组遥控合闸脉宽1-60000200ms5.5. 装置设定1、修改时钟2、对时方式3、通信参数4、液晶设置5、其他设置辅助参数:序号名称范围默认值单位1弹簧未储能告警延时030.015S2事故总复归时间0-10.03S3检测控制回路断线0/114三/二表法0/116.装置接线端子与说明电容器保护装置A-G背板端子图B01B02B04B05B06CPU交流量开出操作回路/开出电源/开入口2W以太网010201控制电源正（+）保护跳闸入口0201电源地装置电源正（+）02030403水跳入口手动跳同入口0403/装置电源负（一）04050605跳闸线圈HWJ-0605遥信开入1开入公共负（）0601UaUb02070807合闸入口合同线圈0807通信开入2通信开入30803UcUn04091009合闸线圈（无防跳）TWJ-1009遇1；升入4遥信开入51005UbphaUbphan0607UbphbUbphbn08111211控制电源负（一）位置公共1211遥信开入6遥信开入71209UbpbcUbphcn1013遥控1分闸+遥控1分闸1413跳闸位置合闸位置1413遥信开入8遥信开入91411IbphIbph'1215遥控1合闸+遥控1合闸-1615合后+/手跳信号+合后/手跳信号-1615遥信升入10遥信升入1116打印RXA/4855A打印/中口113IaIa'14打印TXBM851BGND15IbIb'1617遥控2分闸+遥控2分闸-1817信号公共控制网路断线1817遥信开入12遥信开入1318485-2A串口21/IcC,1819遥控2合闸+遥控2合闸-2019保护动作2019通信开入14遥信开入1520485-2B19IOIO'2021遥控3分闸+遥控3分帽2221事故总信号事故总信号2221解除联锁开入低电压保护硬压板22GND21IcaIca'22SYN+对时23遥控3合同+遥控3合例2423保护跳闸出口2423非电量1开入北电量2开入24SYN-23Icblcb,24SGND25IccIcc'2625联锁2+联锁2-2625遥控公共遥控分HIu2625弹簧未储能开入保护远方操作硬压板2627联锁3+联锁3-2827遥控合出口跳闸备用1+2827测控远方操作硬压板信号复归2829联锁4+联锁4-3029跳闸备用I-跳同备用2+3029检修状态硬压板信号公共3031闭锁VQC+闭锁VQC-3231跳闸备用2-备用2常闭-3231装置故障运行异常32图一：背板接线图注1：模拟量输入:母线电压Ua、UbxUc,保护电流la、lb、Ic、1（）.不平衡电流IbPh,不平衡电压UPhba、UbPhb、UbPhc,测量电流Ica、Icb%Icc«注2：开关量输入：解除联锁开入、低电压保护硬压板、非电量1开入、非电量2开入、弹簧未储能开入、保护远方操作硬压板、测控远方操作硬压板、信号复归、检修状态硬压板，15路遥信开入。注3：开关量输出：保护跳闸，断路器分、合，3组备用遥控分、合带联锁出口，闭锁VQC（保护动作后闭锁VQC闭合，以防止误合电容器组），2副跳闸备用接点。注4：信号接点输出：装置故障、运行异常，保护动作。注5：操作回路相关接口：手（遥）合、手（遥）跳、至合闸线圈、至跳闸线圈、保护跳闸入口、永跳入口、断路器跳位、断路器合位、合后/手跳信号（可选，默认为合后信号）、跳合闸回路监视、控制回路断线、事故总信号。注6：通信接口：至少2个以太网电II,1路差分对时电II。KM+合旭位置合后位量值兮公共2保护ItIi!倒号保护合RI值"事故总侑号控合用SSKM篇RI备用1*M*M2图二：操作回路图6.1.装置结构及安装参考尺寸187.95170199.05使用说明书江苏金智科技股份有限公司1.装置操作说明1. 1.面板布置图装置的正面面板布置图如下。“运行”灯为绿色, “异常”灯为红色, “检修”灯为红色, “跳闸”灯为红色, “跳位”灯为绿色, “合位”灯为红色,装置正常运行时点亮；当装置本体或者外部回路发生异常时点亮；当装置本体在检修状态的情况下点亮；当保护动作出口后点亮，在“信号复归”后熄灭;当断路器位置在跳位时点亮；当断路器位置在合位时点亮。1.2. 命令菜单使用说明'确认和取消'在主画面状态下，按确认'健可进入主菜单，通过、键选择子菜单。命令菜单采用如下的树形目录结构：5.其他设置121.信息查看本菜单主要用来显示保护装置电流电压实时采样值、遥测遥信信息、版本信息等，它全面地反映了该保护运行的环境，只要这些量的显示值与实际运行情况一致，则保护能正常运行，本菜单的设置为现场人员的调试与维护提供了极大的方便。对于开关状态，1'表示投入或收到接点动作信号，'O'表示未投入或没收到接点动作信号。1.2.2. 报告查询本菜单显示保护报告和测控报告，保护报告分为动作报告、告警报告、变位报告、操作报告，测控报告分为告警记录、SOE记录、操作记录。由于本保护自带掉电保持，不管断电与否，都能记忆一定个数的上述报告。按键和用来上下滚动，选择要显示的报告，按键'确认'显示选择的报告，显示格式同上“液晶显示说明”，首先显示的是最新一次报告，按键显示前一个报告，按键显示后一个报告，按键取消'退出至上一级菜单。1.2.3. 定值整定装置除保护定值分区存储，其余定值或参数不分区存储。使用'、将光标定位到需要修改的菜单项目后，按确认'进入后，进入定值查看状态，装置直接显示相关参数和定值，使用、移动光标可上下移动，查看需要的项目，如果需要修改定值或参数，则按'+'或'一'，按键后装置自动进入密码输入状态，使用<'、，和'+'和'-'键输入密码，按确认进入定值编辑状态，进入定值编辑状态后，按、用来滚动选择要修改的定值，按键J'、4，用来将光标移到要修改的那一位，按'+，和'一'修改数据，修改完毕全部数据后，按'确认'进行修改确认。1.2.4.调试菜单调试菜单提供3种调试功能，分别为开出传动，通信对点，厂家调试。开出传动试验进入菜单后，使用、移动光标至需要进行测试的出口接点，按确认键后，装置对选中的项目进行出口继电器闭合操作。进入菜单后选中需要的功能子菜单进入，输入密码，确认后可进行相应的功能操作。通信对点试验进入菜单后，使用、移动光标至需要进行测试的通信点，按确认键后，装置对选中的项目进行对点操作。2 .装置运行说明2.1. 装置正常运行状态序号面板显示灯颜色状态含义1运行绿非自保持亮：装置运行；灭：装置故障导致失去所有保护2异常红非自保持亮：任意告警信号动作；灭：无告警信号动作3检修红非自保持亮：检修状态；灭：非检修状态4跳闸红自保持本信号只是保护及保护相关功能跳闸出口亮：跳闸；灭：没有跳闸5跳位绿非自保持亮：开关分闸位置；灭：开关不在分闸位置6合位红非自保持亮：开关合闸位置；灭：开关不在合闸位置2.2. 装置异常信息含义及处理建议序号自检出错信息含义处理建议1定值出错定值区内容通不过校验，闭锁保护通知厂家处理2RAM故障RAM异常，闭锁保护3ROM故隙FLASH异常，闭锁保护4电源故障AD电源异常，闭锁保护5开出异常出口回路异常，闭锁保护6CPLD故障CPLD逻辑电路异常，闭锁保护7开入异常开入回路异常，发告警信号8TWJ异常跳位且有流，发告警信号检查控制二次回路接线和电流二次回路9频率异常频率异常，发告警信号检查电压二次回路接线10接地告警相电压异常，发告警信号检查电压二次回路接线和TV绝缘11PT断线电压回路断线，发告警信号检查电压二次回路接线12控制回路断线控制回路断线，发告警信号检查控制二次回路接线13CT断线电流回路断线，发告警信号检查电流二次回路接线2.3. 保护装置出现闭锁、异常或动作（跳闸）后的处理建议在装置出现装置闭锁现象或装置告警现象时，请及时查明情况（可打印当时装置的自检报告、开入变位报告并结合保护装置的面板显示信息）进行事故分析，并可及时通告厂家处理，不要轻易按保护大屏上的复归按钮。在装置动作（跳闸）后时，请及时查明情况（可打印当时装置的故隙报告、保护装置的定值、自检报告、开入变位报告并结合保护装置的面板显示信息）进行事故分析，并可及时通告厂家处理。3 .装置调试大纲3.1. 交流回路检查进入“保护状态”菜单中“模拟量”子菜单，和“遥测信息”菜单，在保护屏端子上（或者装置背板）分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5%。3.2.输入接点检查进入“保护状态”菜单中“开关量”子菜单，在保护屏上（或装置背板端子）分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。3.3.整组试验下面提到的试验方法适用于PACS-5751A-G电容器保护测控装置，试验方法并不与软件逻辑判据完全一致，请参照说明书上提到的保护功能对照调试大纲进行调试。进行装置整组实验前，请将对应元件的控制字、软压板、硬压
