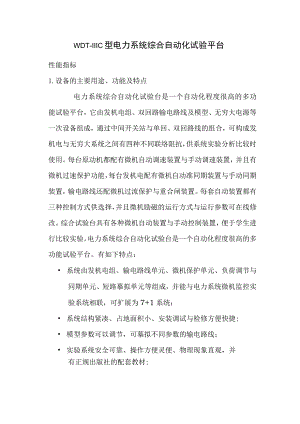

WDT-IIIC型电力系统综合自动化试验平台性能指标1.设备的主要用途、功能及特点电力系统综合自动化试验台是一个自动化程度很高的多功能试验平台，它由发机电组、双回路输电路线及模型、无穷大电源等一次设备组成，通过中间开关站与单回、双回路线的组合，可构成发机电与无穷大系统之间有四种不同联络阻抗，供系统实验分析比较时使用。每台原动机都配有微机自动调速装置与手动调速装置，并且有微机过速保护功能，每台发机电配有微机自动准同期装置与手动同期装置，输电路线还配微机过流保护与重合闸装置。每套自动装置都有三种控制方式供选择，并且微机励磁的运行方式与运行参数可在线修改。综合试验台具有各种微机自动装置与手动控制装置，便于学生进行比较实验。电力系统综合自动化试验台是一个自动化程度很高的多功能试验平台。有如下特点： 系统由发机电组、输电路线单元、微机保护单元、负荷调节与同期单元、短路摹拟单元等组成，并能与电力系统微机监控实验系统相联，可扩展为7+1系统； 系统结构紧凑、占地面积小、安装调试与检修方便快捷; 模型参数可以调节，可摹拟不同参数的输电路线； 实验系统安全可靠、操作方便灵便、物理现象直观，并有正规出版社的配套教材;综合试验台具有各种微机自动装置与手动控制装置，便于学生进行比较实验。2.系统完成的教学实验打印报表，实现遥测、遥信、遥控、遥调等电力系统调度自动化功能，能完成下述实验：1)电力系统运行实验发机电启动与调整实验；电力系统运行方式实验；负荷调整实验。2)准同期并列实验(4)手动准同期并列实验；半自动准同期并列实验；(6)全自动准同期并列实验；(7)各种信号波形观测。3)同步发机电微机励磁实验(8)同控制角()的励磁电压波形观测实验；(9)同步发机电起励实验；(10)控制方式及其相互切换实验；(11)逆变灭磁与跳灭磁开关灭磁实验；(12)伏赫限制实验；(13)同步发机电强励实验；(14)欠励限制实验；(15)调差特性实验；(16)过励限制实验；(17)PSS实验。4)单机一无穷大系统稳态运行方式实验(18)单回路稳态对称运行实验；(19)双回路与单回路的稳态对称运行比较实验；(20)单回路稳态非全相运行实验。5)电力系统功率特性(功角)与功率极限(静态稳定性)实验(21)无调节励磁时，功率特性与功率极限的测定；(22)手动调节励磁时，功率特性与功率极限测定；(23)微机自并励时，功率特性与功率极限的测定；(24)微机它励时，功率特性与功率极限的测定；(25)单回路、双回路输送功率与功角关系实验。6)电力系统暂态稳定性实验(26)路类型对电力系统暂态稳定性的影响实验；(27)故障切除时间对暂态稳定的影响实验；(28)有无强励磁对暂态稳定性影响试验；(29)路线重合闸及其对系统暂态稳定性影响的实验；(30)同步发机电异步运行与再同步实验7)多机电力系统分析实验(31)电力系统潮流计算分析实验；(32)电力系统故障计算分析实验；(33)切机、切负荷稳定试验。8)电力系统调度自动化实验(34)电力系统实时监控实验；(35)电力系统全网有功功率平衡与频率调整实验；(36)电力系统全网无功功率平衡与电压调整实验；(37)电力系统调度运行实验；(38)电力系统低频振荡及其抑制实验；(39)电力系统专用调度数据传输网络实验；9)其它实验(40)机电的负载特性实验；(41)同步发机电直轴参数的离线测定；(42)同步发机电参数的在线测定；(43)同步发机电静态安全运行极限的测定。3.技术参数及指标三相同步发电机(Sn=2.5KVA，Vn=400,n=1500r.p.m)n(2)直流电动机(Pn=22KW,Vn=220V)具有中间开关站的双回路输电路线（XLI=XL2=2。，X=x=40Q）模型L3L4（4）15KVA三相自耦调压器摹拟无穷大系统4KVA整流变压器（6） TGS-04型微机调速装置（采用插件式结构） 调速系统具有手动摹拟调节、微机自动调节、微机手动调节三种运行方式选择。 微机调速装置具有光电测速与残压测速两套测速单元；具有通讯功能 微机调速装置其技术要求：测量发机电转速精度优于0.2%;测量系统功角精度优于1;调差范围在1-6%无级差调节。WL-04B微机励磁调节器（采用插件式结构） 励磁系统具有手动摹拟调节、微机自并励调节、微机它励调节三种运行方式选择；多种波形的观测等。 微机励磁调节器具有恒电压、恒电流、恒无功、恒四种控制方式；三种励磁限制功能；多种参数的在线修改；具有通讯功能。 微机励磁调节器其技术要求：发电机电压调节精度为0.2%UN;起励超调小于1。UN,甩负荷超调小于15%UN,调差率±15%可调； 微机励磁调节器应具有按有功功率反馈的电力系统稳定器（PSS）模块。 微机励磁调节器应具有测量发机电有功功率、系统功角等功能。 微机励磁调节具有实验录波功能，可以记录UF,IL,UL,P,Q,等信号的时间响应曲线，供实验分析用。（8）HGWT-03微机准同期控制器（采用插件式结构） 同期系统具有手动、微机全自动、微机半自动三种同期合闸控制方式选择；多种波形的观测等。 微机准同期控制器具有测定断路器的开关时间、测定合闸误差角等功能。 微机准同期控制器其技术要求：测量系统频率，机端电压，系统电压精度优于。.5%;多种参数的在线修改；具有通讯功能。YHB-III型微机保护装置（采用插件式结构） 微机保护装置具有完善的事故分析功能。包括保护动作事件记录、事件顺序记录与保护投退一装置运行一开入记录。 微机保护装置其技术要求：具有过流选相跳闸、自动重合闸、过流保护等功能，电流测量值优于1%。 微机保护装置具有微机自动重合闸功能，故障电流波形观测等。(10)可以实现与微机联接通讯。WDT-me型电力系统综合自动化试验平台设备明细表序号名称数量12.5KVA三相同步发机电及2.2KW直流电动机组(带测速及功角测量装置)1套2四条路线共计路线电抗器15台3整流变压器，励磁变压器2台4电压互感器4台5仪表14只6各种接触器，继电器37只712kVA三相调压器1台8电流互感器3台9WL-04B微机励磁调节器1套IOHGWT-03微机准同期控制器1套11TGS-04型微机调速装置1套12YHB-III型微机保护装置（带自动重合闸）1台13系统控制回路1套14控制台体1台15单相调压器1台16160欧滑线变阻器1台17电抗（平波）1台18风扇1台19调速模块（带散热片）1台20保险1只设备尺寸：1.8mX.9mX1.8m分量：350kg
