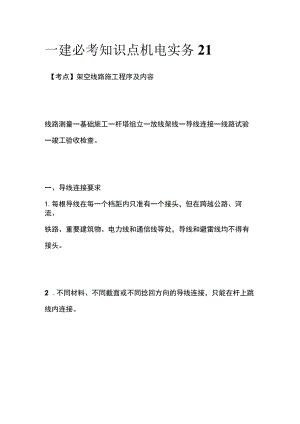

一建必考知识点 机电实务21.docx

一建必考知识点机电实务21【考点】架空线路施工程序及内容线路测量一基础施工一杆塔组立一放线架线一导线连接一线路试验一竣工验收检查。一、导线连接要求1.每根导线在每一个档距内只准有一个接头，但在跨越公路、河流、铁路、重要建筑物、电力线和通信线等处，导线和避雷线均不得有接头。2 .不同材料、不同截面或不同捻回方向的导线连接，只能在杆上跳线内连接。3 .接头处的机械强度不低于导线自身强度的90%o电阻不超过同长度导线电阻的1.2倍。4 .耐张杆、分支杆等处的跳线连接，可以采用T形线架和并沟线夹连接。5,架空线的压接方法，可分为钳压连接、液压连接和爆压连接。二、线路试验1.测量绝缘子和线路的绝缘电阻。2 .测量35kV以上线路的工频参数可根据继电保护、过电压等专业要求进行。3 .检查线路各相两侧的相位应一致。4 .冲击合闸试验在额定电压下对空载线路的冲击合闸试验，应进行3次。5 .测量杆塔的接地电阻值，应符合设计的规定。6 .导线接头测试(1)电压降法：一般不超过同样长度导线的电压降的L2倍(2)温度法：红外线测温仪【考点】室外电缆线路敷设的要求1.直埋电缆敷设要求(1)直埋电缆的埋深应不小于0.7m,穿越农田时应不小于1m。(2)直埋电缆一般使用铠装电缆。在铠装电缆的金属外皮两端要可靠接地，接地电阻不得大于10o(3)电缆敷设后,上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mmo(4)电缆中间接头盒外面要有铸铁或混凝土保护盒。接头下面应垫以混凝土基础板，长度要伸出接头保护盒两600700mm.(5)直埋电缆在直线段每隔50-100m处，电缆接头处、转弯处、进入建筑物等处应设置明显的方位标志或标桩。2.电缆排管的敷设(1)一般分为2、4、6.8、10.12、14.16孔等形式。(2)孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm,控制电缆孔径应不小于75mmo(3)埋入地下排管顶部至地面的距离，人行道上应不小500mm,一般地区应不小于700mmo(4)在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0的坡度，以便管内的水流入井坑内。(5)敷设在排管内的电缆，应采用铠装电缆。
