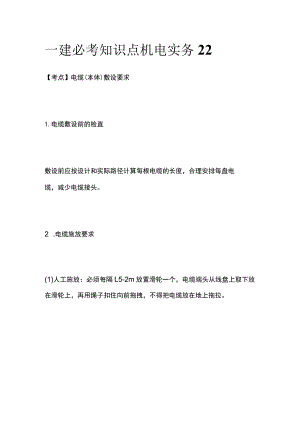

一建必考知识点机电实务22【考点】电缆(本体)敷设要求1.电缆敷设前的检直敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。2 .电缆施放要求(1)人工施放：必须每隔L5-2m放置滑轮一个，电缆端头从线盘上取下放在滑轮上，再用绳子扣住向前拖拽，不得把电缆放在地上拖拉。(2)机械敷设：应缓慢前进,一般速度不超过15mmin,牵引头必须加装钢丝套。长度在300m以内的大截面电缆，可直接绑住电缆芯牵引。敷设时不得损坏保护层。(3)用机械敷设电缆时的最大牵引强度应符合相关规定。充油电缆总拉力不应超过27kNo(4)交流单芯电缆不得单独穿入钢管内。3 .电力电缆接头的布置(1)并联敷设的电缆，其长度、型号、规格应相同，接头的位置宜相互错开。(2)电缆明敷时的接头，应用托板托置固定。(3)直埋电缆接线盒外面应有防止机械损伤的保护盒(环氧树脂接头盒除外)。4 .标志牌的装设(1)在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。(2)标志牌上应注明线路编号，标志牌的字迹应清晰不易脱落，应写明电缆型号、规格及起讫地点。并联使用的电缆应有顺序号。(3)标志牌规格宜统一，标志牌应能防腐，挂装应牢固。【考点】输电线路的防雷措施1.架设接闪线。使雷直接击在接闪线上，保护输电导线不受雷击。2 .增加绝缘子串的片数加强绝缘。当雷电落在线路上，绝缘子串不会有闪络。3 .减低杆塔的接地电阻。4 .装设管型接闪器或放电间隙，以限制雷击形成过电压。5 .装设自动重合闸。6 .采用消弧圈接地方式。7 .不同电压等级输电线路接闪线设置(1)500kV及以上全线装设双接闪线，且输电线路愈高，保护角愈小。(2)220-330kV全线装设双接闪线，一般杆塔上接闪线对导线的保护角为20。30。(3)IlOkV沿全线装设接闪线；在雷电特别强烈地区采用双接闪线；在少雷区或雷电活动轻微的地区，可不沿线架设接闪线，但杆塔仍应随基础接地。
