一建机电必考点（焊接工艺评定）.docx

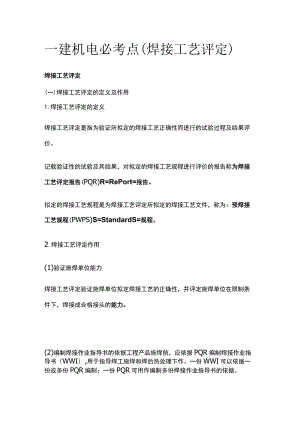

一建机电必考点(焊接工艺评定)焊接工艺评定(一)焊接工艺评定的定义及作用1.焊接工艺评定的定义焊接工艺评定是指为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价。记载验证性的试验及其结果，对拟定的焊接工艺规程进行评价的报告称为焊接工艺评定报告(PQR)R=RePort=报告。拟定的焊接工艺规程是为焊接工艺评定所拟定的焊接工艺文件，称为：预焊接工艺规程(PWPS)S=StandardS=规程。2.焊接工艺评定作用(1)验证施焊单位能力焊接工艺评定验证施焊单位拟定焊接工艺的正确性，并评定施焊单位在限制条件下，焊接成合格接头的能力。(2)编制焊接作业指导书的依据工程产品施焊前，应依据PQR编制焊接作业指导书（WWI）,用于指导焊工施焊和焊后热处理下作。一份WWI可以依据一份或多份PQR编制；一份PQR可用作编制多份焊接作业指导书的依据。（二）焊接工艺评定步骤1.焊接工艺评定的委托施工单位应采取内部委托自行组织完成焊接工艺评定工作，任何施焊单位不允许将焊接工艺评定的关键工作（pWPS的编制、试件焊接等）委托另一个单位来完成。试件和试样的加工.无损检测和理化性能试验等可委托分包。2 .拟定pWPSPWPS应由具有一定专业知识和相当实践经验的技术员编制，不允许照抄或输入其他单位的WPS数据。3 .施焊试件焊评试件应由本单位技能熟练的焊工,使用本单位的焊接设备施焊，既可证明施焊单位的焊接技术能力和工装水平，又能排除焊工技能因素的影响。4 .试件检验焊评试件检验项目至少应包括：外观检查、无损检测.力学性能试验和弯曲试验。5 .签发报告焊接工艺评定过程中应做好记录，焊评完成后应提出WPS,并经企业焊接技术负责人审核同意签字。总结：焊接工艺评定步骤：委托一拟定一施焊一检验一报告考点扩展焊接工艺评定是焊接技术的重要知识点，包含焊接工艺评定的定义及作用、焊接工艺评定依据、焊接工艺评定步骤等，考查形式可以是选择题也可以是案例题。习题练习：【2017,多选】关于焊接工艺评定的说法，正确的有（）。A.用于验证和评定焊接工艺方案的正确性B.直接用于指导生产C.是焊接工艺指导书的支持文件D.同一焊接工艺评定可作为几份焊接工艺指导书的依据E.多份焊接工艺评定可作为一份焊接工艺指导书的依据【参考答案】ADE【解析】焊接工艺评定作用：用于验证和评定焊接工艺方案的正确性，其评定报告不直接指导生产。是焊接工艺细则（卡）的支持文件，同一焊接工艺评定报告可作为几份焊接工艺卡（焊接工艺指导书）的依据。多份焊接工艺评定可作为一份焊接工艺指导书的依据。【教材介绍有变动，不影响正确答案】点拨此题考查了焊接工艺评定的作用及定义，属于常规记忆性知识点。也是新旧教材的变动点，需要重视每年教材变动的知识点。【2020案例】【背景资料】C公司首次从事钢筒所用材质的焊接任务，进行了充分的焊接前技术准备，完成焊接工作必须的工艺文件，选择合格的焊工，验证施焊能力；顺利完成了钢筒制造、组对焊接和检验等。【问题】3.C公司在焊接前应完成哪几个焊接工艺文件？焊工应取得什么证书？【参考答案】3.焊接工艺文件包括：预焊接工艺规程（PWPS）、焊接工艺评定报告（PQR）、焊接工艺规程（WPS）、焊接作业指导书；焊工证书：职业技能鉴定资格证书、特种作业操作证、特种设备作业人员证。点拨此题考查焊接工艺评定的文件，需要理解焊接工艺评定的作用和评定步骤。
